6.4.3  检测

光耦合器的检测包括电极的识别与检测及好坏检测。

1.电极的识别与检测

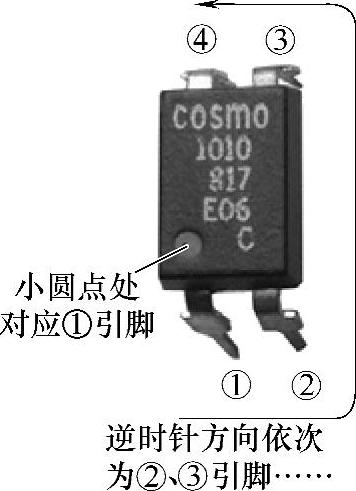

光耦合器内部有发光二极管和光敏晶体管，根据引脚数量不同，可分为四引脚型和六引脚型。光耦合器引脚识别如图6-13所示，光耦合器上小圆点处对应①引脚，按逆时针方向依次为②、③引脚。对于四引脚光耦合器，通常①、②引脚接内部发光二极管，③、④引脚接内部光敏晶体管，如图6-12b所示；对于六引脚型光耦合器，通常①、②引脚接内部发光二极管，③引脚空脚，④、⑤、⑥引脚接内部光敏晶体管。

图6-13 光耦合器引脚识别

2.好坏检测

在检测光耦合器好坏时，要进行三项检测：①检测发光二极管好坏；②检测光敏晶体管好坏；③检测发光二极管与光敏晶体管之间的绝缘电阻。

在检测发光二极管好坏时，万用表选择R×1k挡，测量发光二极管两引脚之间的正、反向电阻。若发光二极管正常，正向电阻小、反向电阻无穷大，否则发光二极管损坏。

在检测光敏晶体管好坏时，万用表仍选择R×1k挡，测量光敏晶体管两引脚之间的正、反向电阻。若光敏晶体管正常，正、反向电阻均为无穷大，否则光敏晶体管损坏。

在检测发光二极管与光敏晶体管绝缘电阻时，万用表选择R×10k挡，一支表笔接发光二极管任意一个引脚，另一支表笔接光敏晶体管任意一个引脚，测量两者之间的电阻，正、反各测一次。若光耦合器正常，两次测得发光二极管与光敏晶体管之间的绝缘电阻应均为无穷大。

检测光耦合器时，只有上面三项测量都正常，才能说明光耦合器正常，任意一项测量不正常，光耦合器都不能使用。
