1.动圈式传声器的检测

动圈式传声器外部接线端与内部线圈连接，根据线圈电阻大小可分为低阻抗传声器（几十至几百欧）和高阻抗传声器（几百至几千欧）。

在检测低阻抗传声器时，万用表选择R×10挡，检测高阻抗传声器时，可选择R×100或R×1k挡，然后测量传声器两接线端之间的电阻。

若传声器正常，阻值应在几十至几千欧，同时传声器有轻微的“嚓嚓”声发出。

若阻值为0，说明传声器线圈短路。

若阻值为无穷大，则为传声器线圈开路。

2.驻极体式传声器的检测

驻极体式传声器检测包括电极判别与检测、好坏检测和灵敏度检测。

（1）电极判别与检测

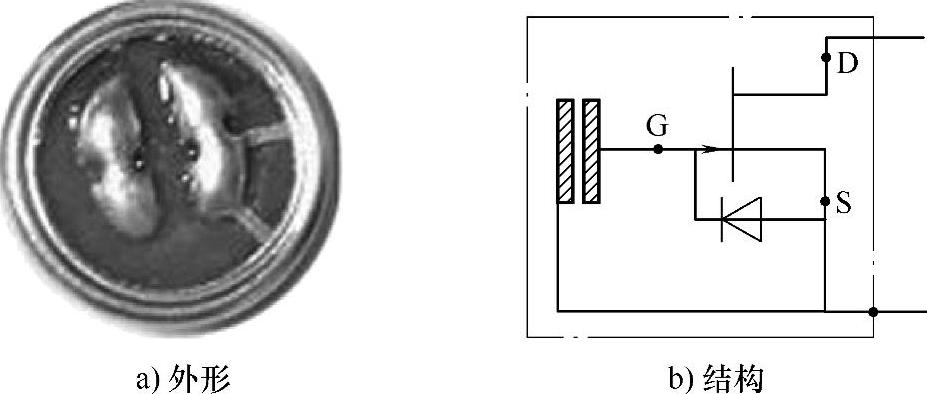

驻极体式传声器的外形和结构如图7-6所示。

图7-6 驻极体式传声器的外形和结构

从图中可以看出，驻极体式传声器有两个接线端，分别与内部场效应晶体管的D、S极连接，其中S极与G极之间接有一个二极管。在使用时，驻极体式传声器的S极与电路的地连接，D极除了接电源外，还是传声器信号输出端，具体连接方法可参见驻极体式传声器的工作原理。

驻极体式传声器电极判断用直观法，也可以用万用表检测。在用直观法观察时，会发现有一个电极与传声器的金属外壳连接，如图7-6a所示，该极为S极，另一个电极为D极。

（2）好坏检测

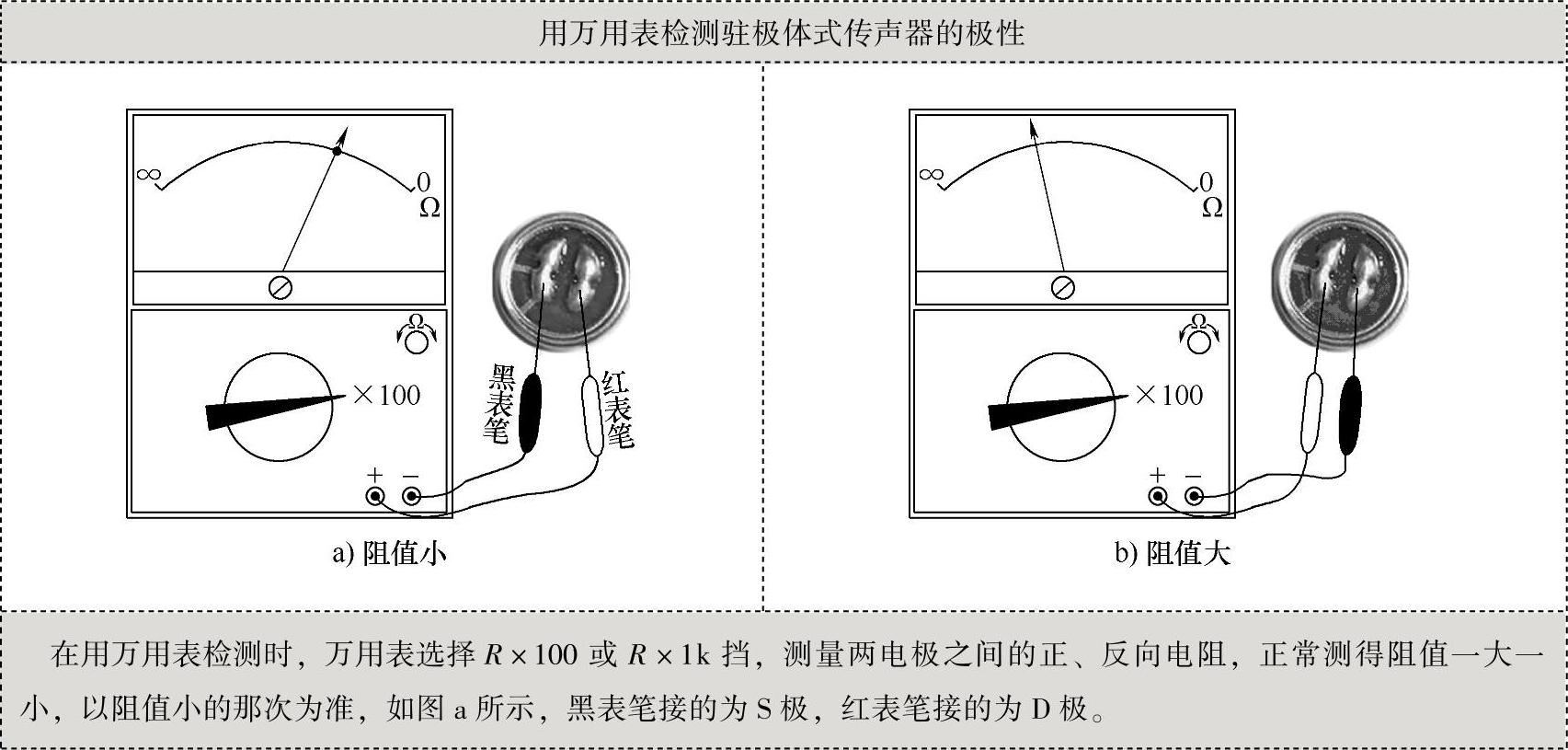

在检测驻极体式传声器好坏时，万用表选择R×100或R×1k挡，测量两电极之间的正、反向电阻，正常测得阻值一大一小。

若正、反向电阻均为无穷大，则传声器内部的场效应晶体管开路。

若正、反向电阻均为0，则传声器内部的场效应晶体管短路。

若正、反向电阻相等，则传声器内部场效应晶体管G、S极之间的二极管开路。

（3）灵敏度检测

灵敏度检测可以判断传声器的声-电转换效果。
