8.1.3 LED点阵显示器
1.外形与结构
图8-8a为LED点阵显示器的实物外形，图b为8×8 LED点阵显示器内部结构，它由8×8=64个发光二极管组成，每个发光二极管相当于一个点，发光二极管为单色发光二极管可构成单色点阵显示器，发光二极管为双色发光二极管或三基色发光二极管则能构成彩色点阵显示器。
2.类型与工作原理
（1）类型
根据内部发光二极管连接方式的不同，LED点阵显示器可分为共阴型和共阳型，其结构如图8-9所示，对单色LED点阵来说，若第一个引脚（引脚旁通常标有1）接发光二极管的阴极，该点阵叫做共阴型点阵（又称行共阴列共阳点阵），反之则叫共阳点阵（又称行共阳列共阴点阵）。
图8-8 LED点阵显示器

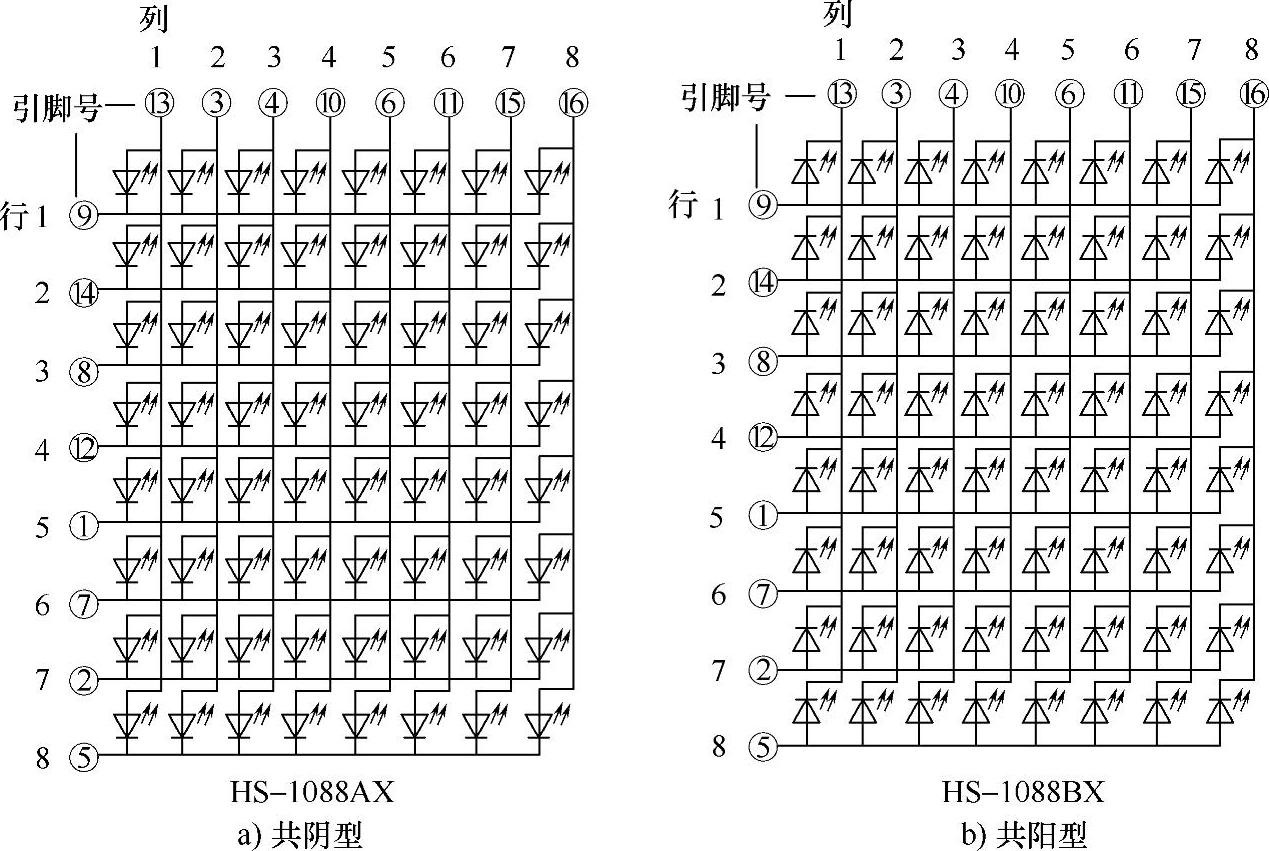

图8-9 单色LED点阵的结构类型

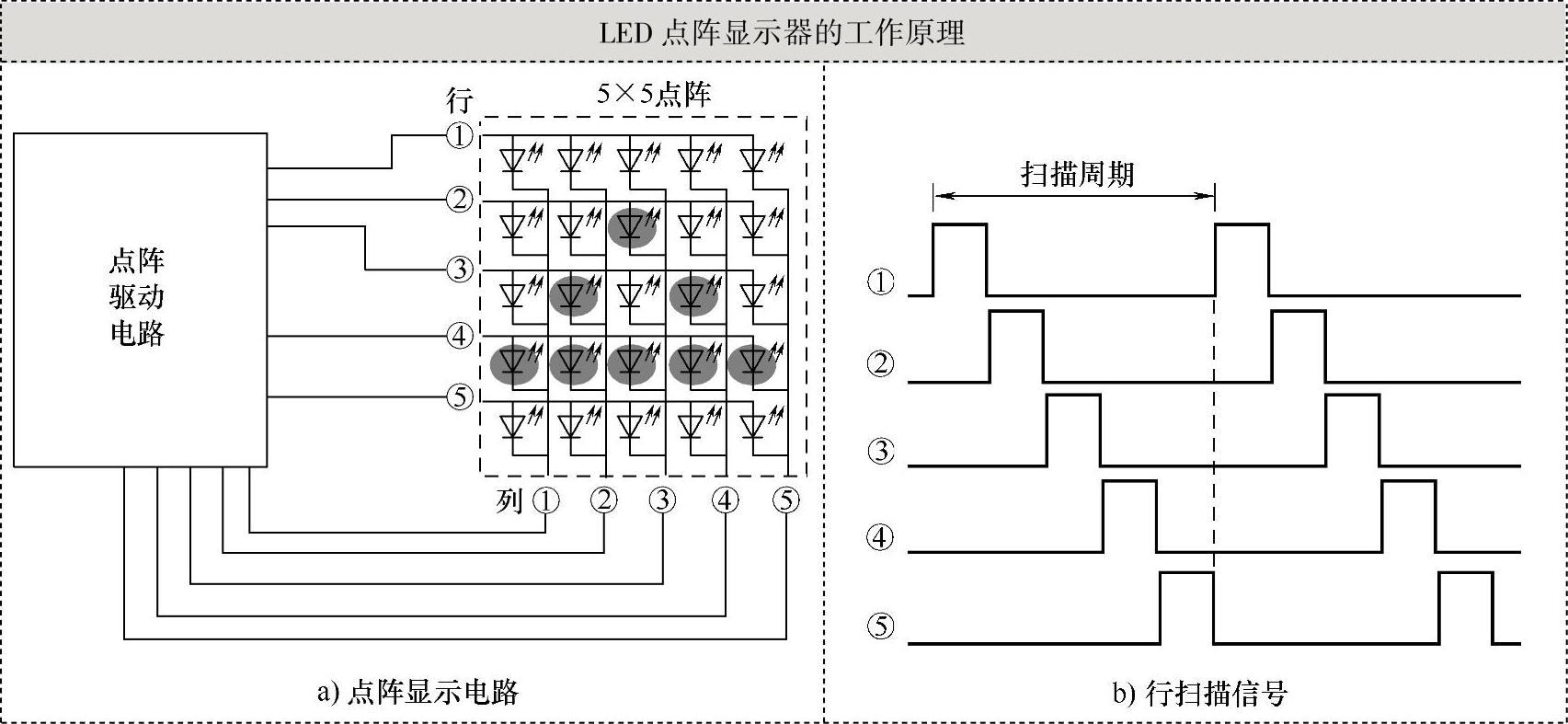

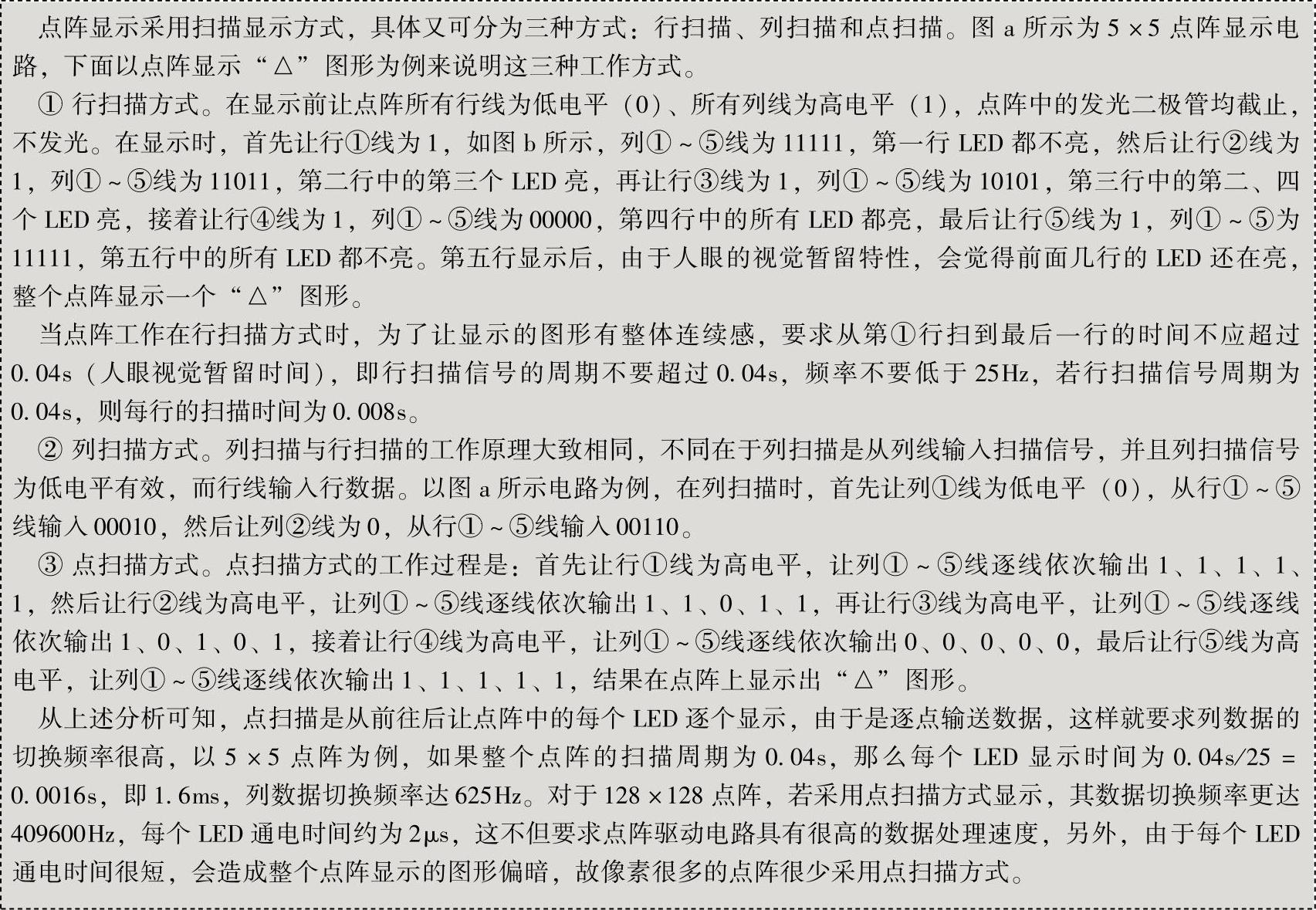

（2）工作原理
（续）
3.应用

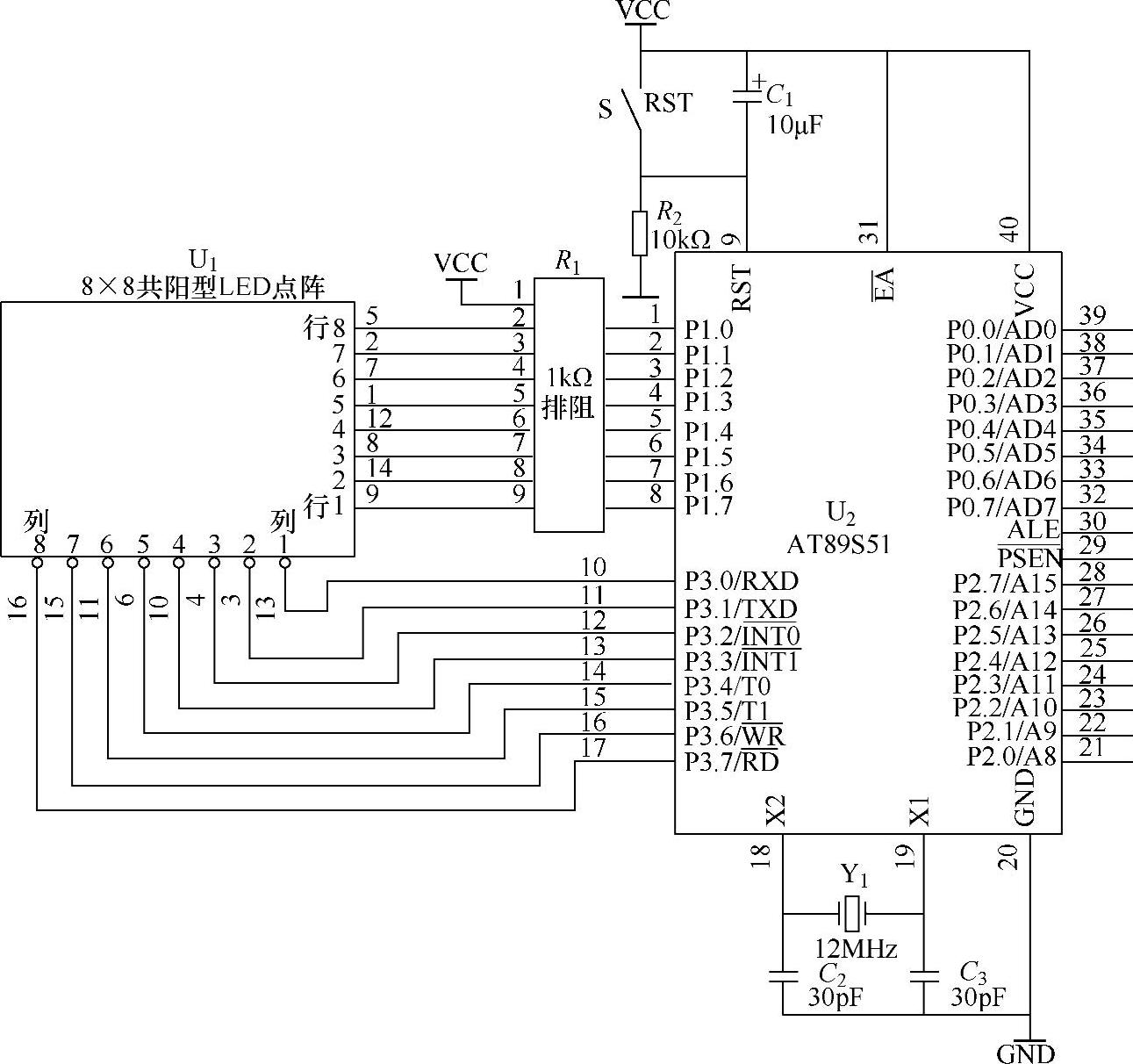

图8-10是一个单片机驱动的8×8点阵电路。U1为8×8共阳型LED点阵，其列引脚旁的小圆圈表示低电平输入有效，不显示时这些引脚为高电平，需要点阵某列显示时可让对应列引脚为低电平，U2为AT89S51型单片机，S、C1、R2构成单片机的复位电路，Y1、C2、C3为单片机的振荡电路外接定时元件，R1为1kΩ的排阻，①引脚与②～⑨引脚之间分别接有八个1kΩ的电阻。如果希望在点阵上显示字符或图形，则可先在计算机中用编程软件编写相应的程序，然后通过编程器将程序写入AT89S51型单片机，再将单片机安装在显示电路中，它就能输出扫描信号和显示数据，驱动点阵显示相应的字符或图形，该点阵的扫描方式由编写的程序确定，具体可参阅有关单片机方面的书籍。
4.检测
（1）共阳、共阴类型的检测
对单色LED点阵来说，若第一引脚接LED的阴极，该点阵叫做共阴型点阵，反之则叫共阳型点阵。在检测时，万用表拨至R×10k挡，红表笔接点阵的第一引脚（引脚旁通常标有1）不动，黑表笔接其他引脚，若出现阻值小的情况，则表明红表笔接的第一引脚为LED的负极，该点阵为共阴型点阵，若未出现阻值小，则红表笔接的第一引脚为LED的正极，该点阵为共阳型。
（2）点阵引脚与LED的正、负极连接检测
从图8-9所示的点阵内部LED连接方式来看，共阴、共阳型点阵没有根本的区别，共阴型上下翻转过来就可变成共阳型，因此如果找不到第一脚，只要判断点阵哪些引脚接LED正极，哪些引脚接LED负极，驱动电路是采用正极扫描或是负极扫描，在使用时就不会出错。

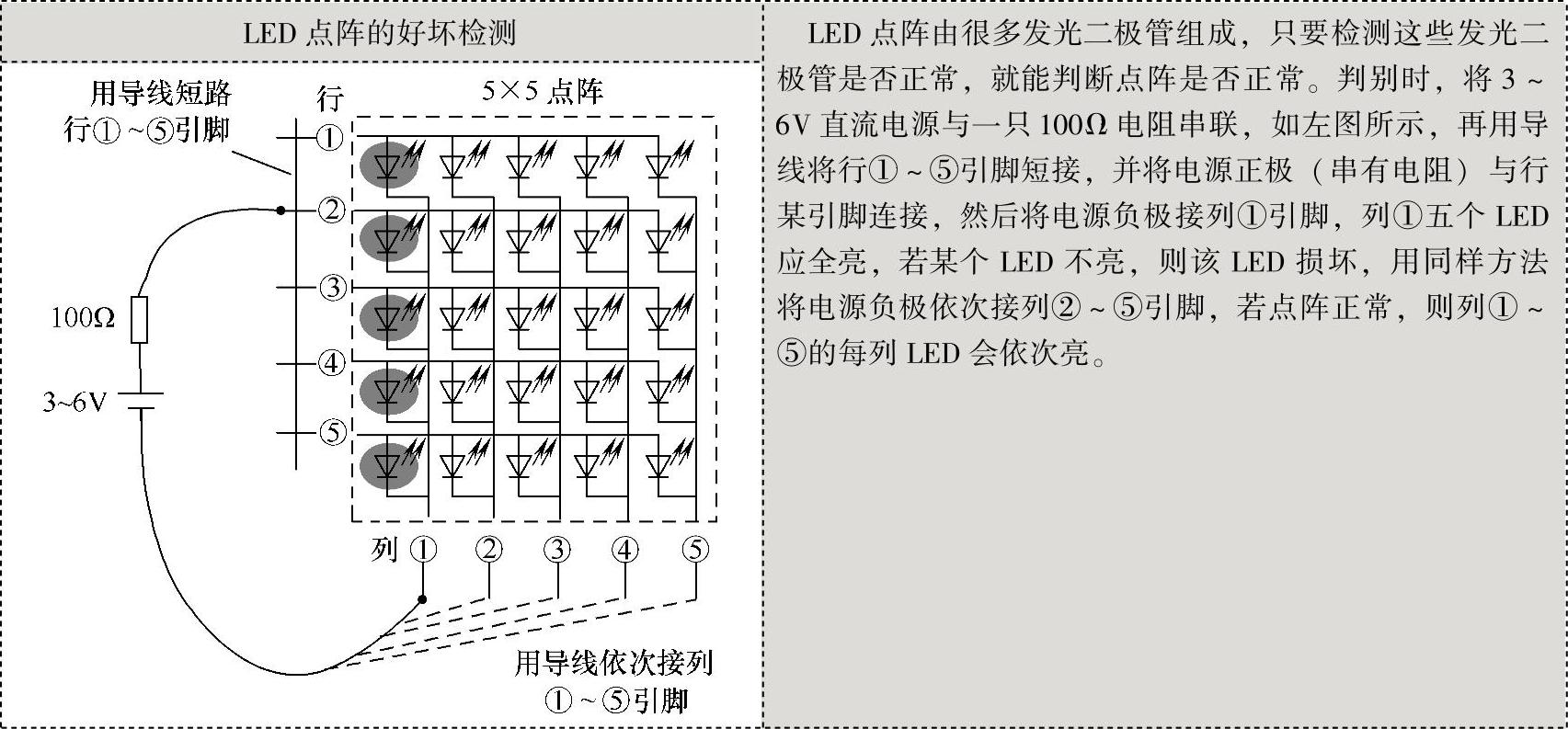

点阵引脚与LED正、负极连接检测：万用表拨至R×10k挡，测量点阵任意两引脚之间的电阻，当出现阻值小时，黑表笔接的引脚接LED的正极，红表笔接的为LED的负极，然后黑表笔不动，红表笔依次接其他各引脚，所有出现阻值小时红表笔接的引脚都与LED负极连接，其余引脚都与LED正极连接。
图8-10 一个单片机驱动的8×8点阵电路
（3）好坏判别
