9.1.2  结构原理

1.结构

单向晶闸管的内部结构与等效电路如图9-2所示。

单向晶闸管内部结构如图9-2a所示，它相当于PNP型晶体管和NPN型晶体管以图9-2b所示的方式连接而成。

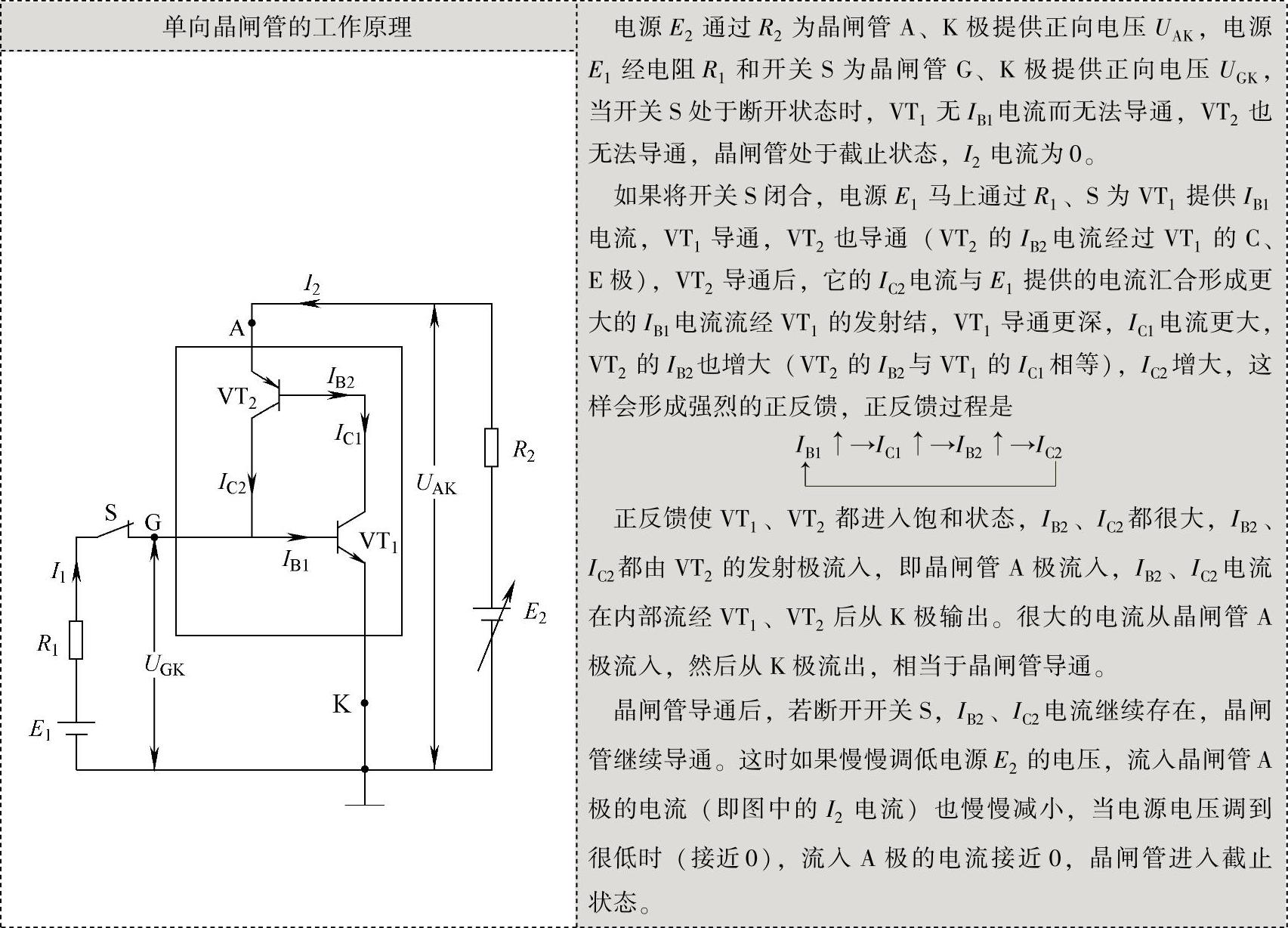

2.工作原理

单向晶闸管的性质总结如下：

1）无论A、K极之间加什么电压，只要G、K极之间没有加正向电压，晶闸管就无法导通。

2）只有A、K极之间加正向电压，并且G、K极之间也加一定的正向电压，晶闸管才能导通。

3）晶闸管导通后，撤掉G、K极之间的正向电压后晶闸管仍继续导通。要让导通的晶闸管截止，可采用两种方法：一是让流入晶闸管A极的电流减小到某一值I_H（维持电流），晶闸管会截止；二是让A、K极之间的正向电压U_AK减小到0或为反向电压，也可以使晶闸管由导通转为截止。

单向晶闸管导通和关断（截止）条件见表9-1。

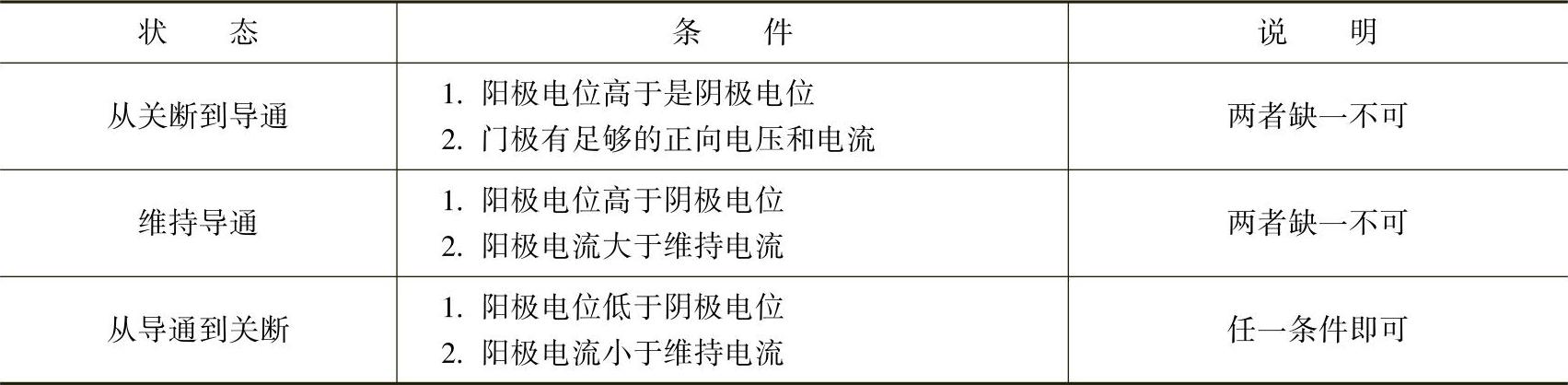

表9-1 单向晶闸管导通和关断（截止）条件
