9.3.3  检测

双向晶闸管检测包括电极检测、好坏检测和触发能力检测。

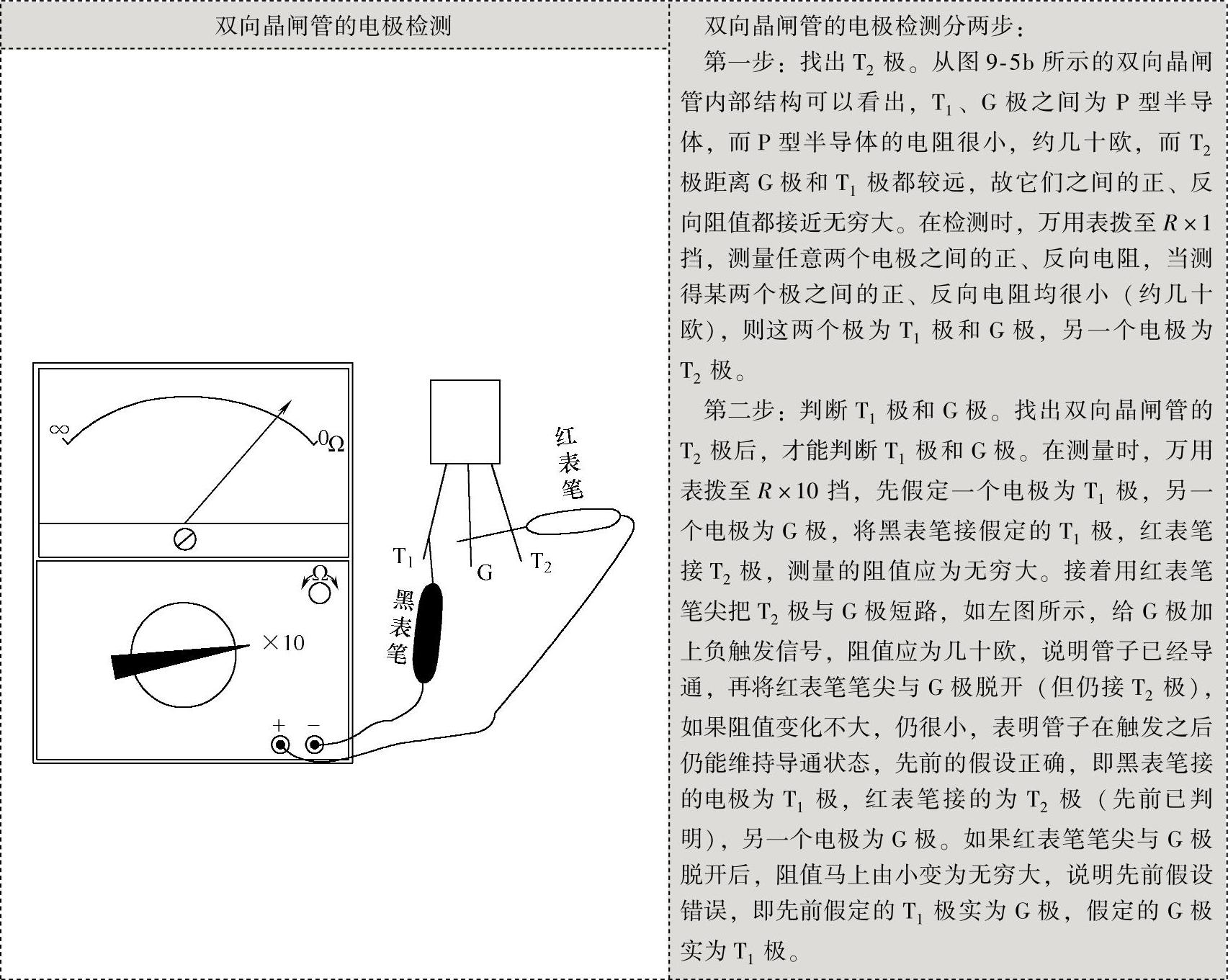

1.电极检测

2.好坏检测

正常的双向晶闸管除了T₁、G极之间的正、反向电阻较小外，T₁、T₂极和T₂、G极之间的正、反向电阻均接近无穷大。双向晶闸管好坏检测分两步：

第一步：测量双向晶闸管T₁、G极之间的电阻。将万用表拨至R×10挡，测量晶闸管T₁、G极之间的正、反向电阻，正常时正、反向电阻都很小，约几十欧；若正、反向电阻均为0，则T₁、G极之间短路；若正、反向电阻均为无穷大，则T₁、G极之间开路。

第二步：测量T₂、G极和T₂、T₁极之间的正、反向电阻。将万用表拨至R×1k挡，测量晶闸管T₂、G极和T₂、T₁极之间的正、反向电阻，正常时它们之间的电阻均接近无穷大，若某两极之间出现阻值小，表明它们之间有短路。

如果检测时发现T₁、G极之间的正、反向电阻小，T₁、T₂极和T₂、G极之间的正、反向电阻均接近无穷大，不能说明双向晶闸管一定正常，还应检测它的触发能力。

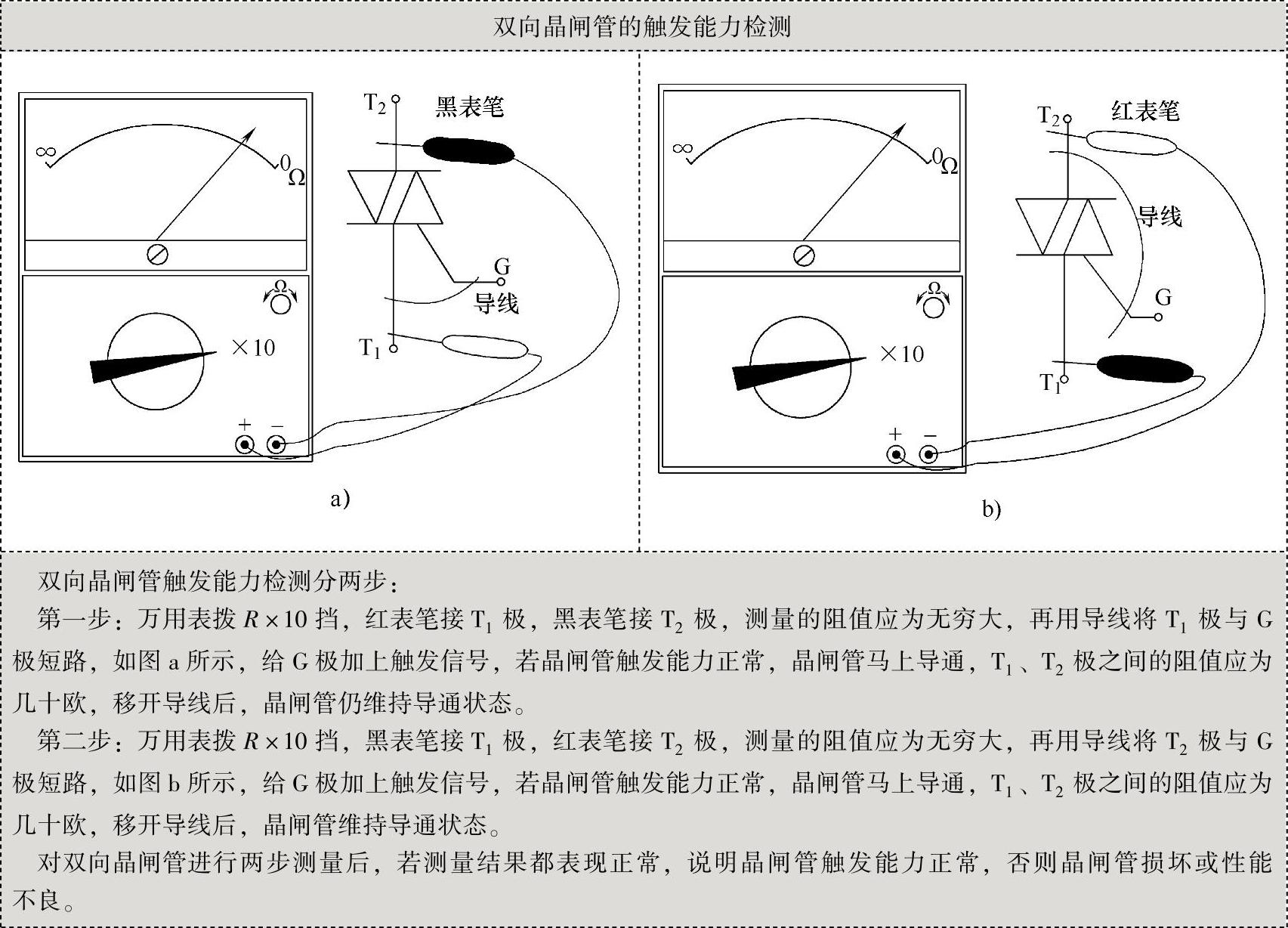

3.触发能力检测
