首页> 图书频道> 工学> 交通运输

LC75853NE、LC75853NW

2025年09月26日

版权

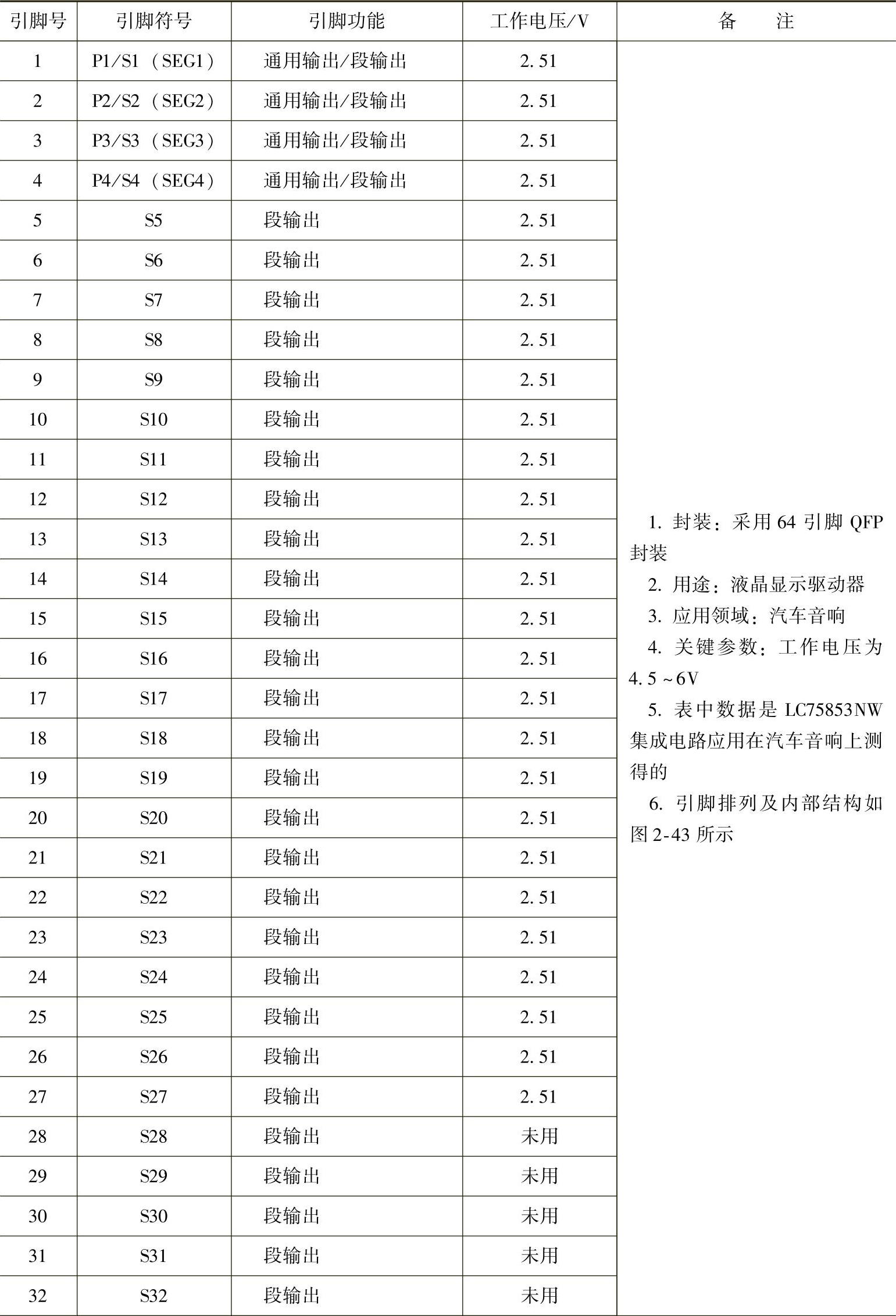

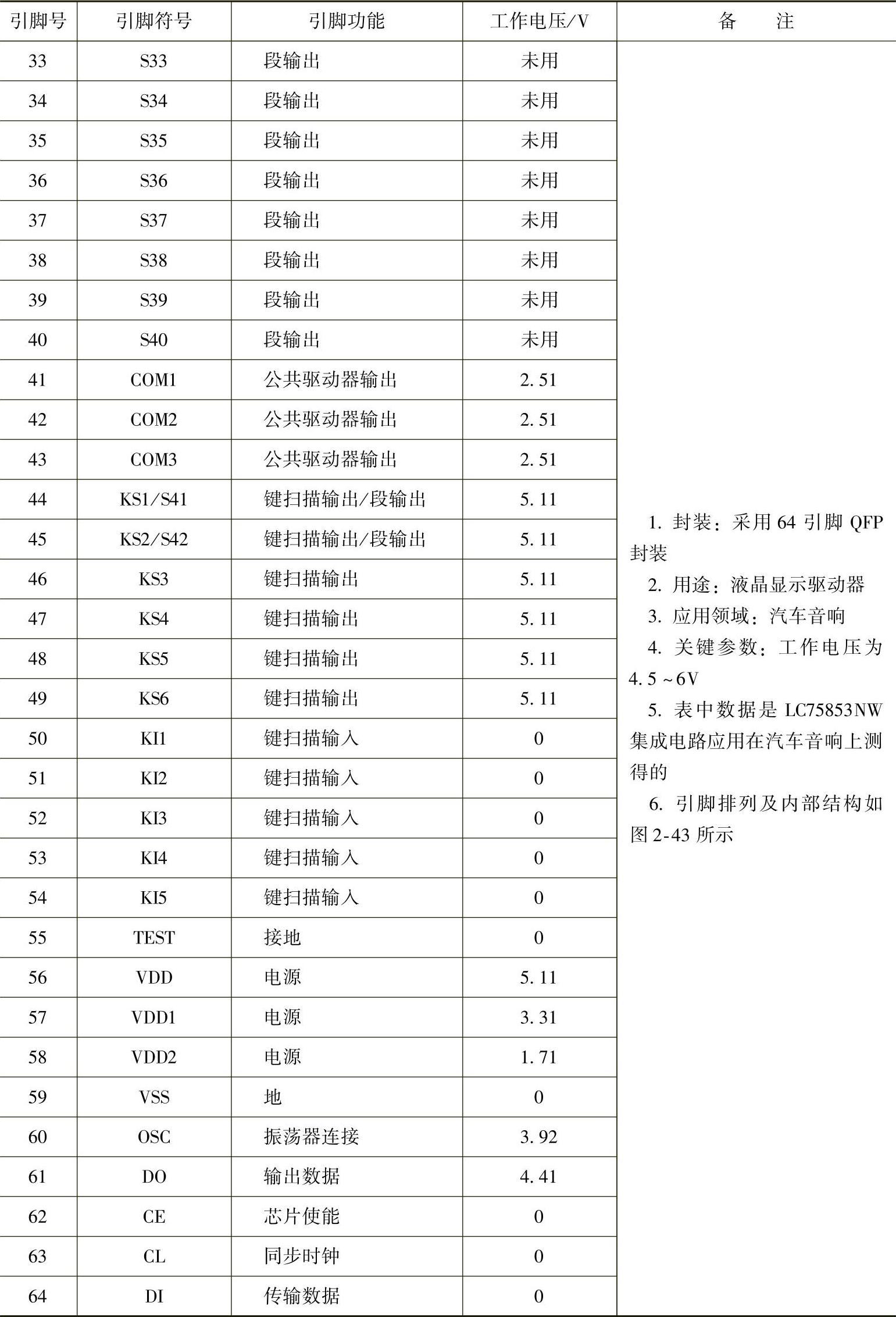

52.LC75853NE、LC75853NW

（续）

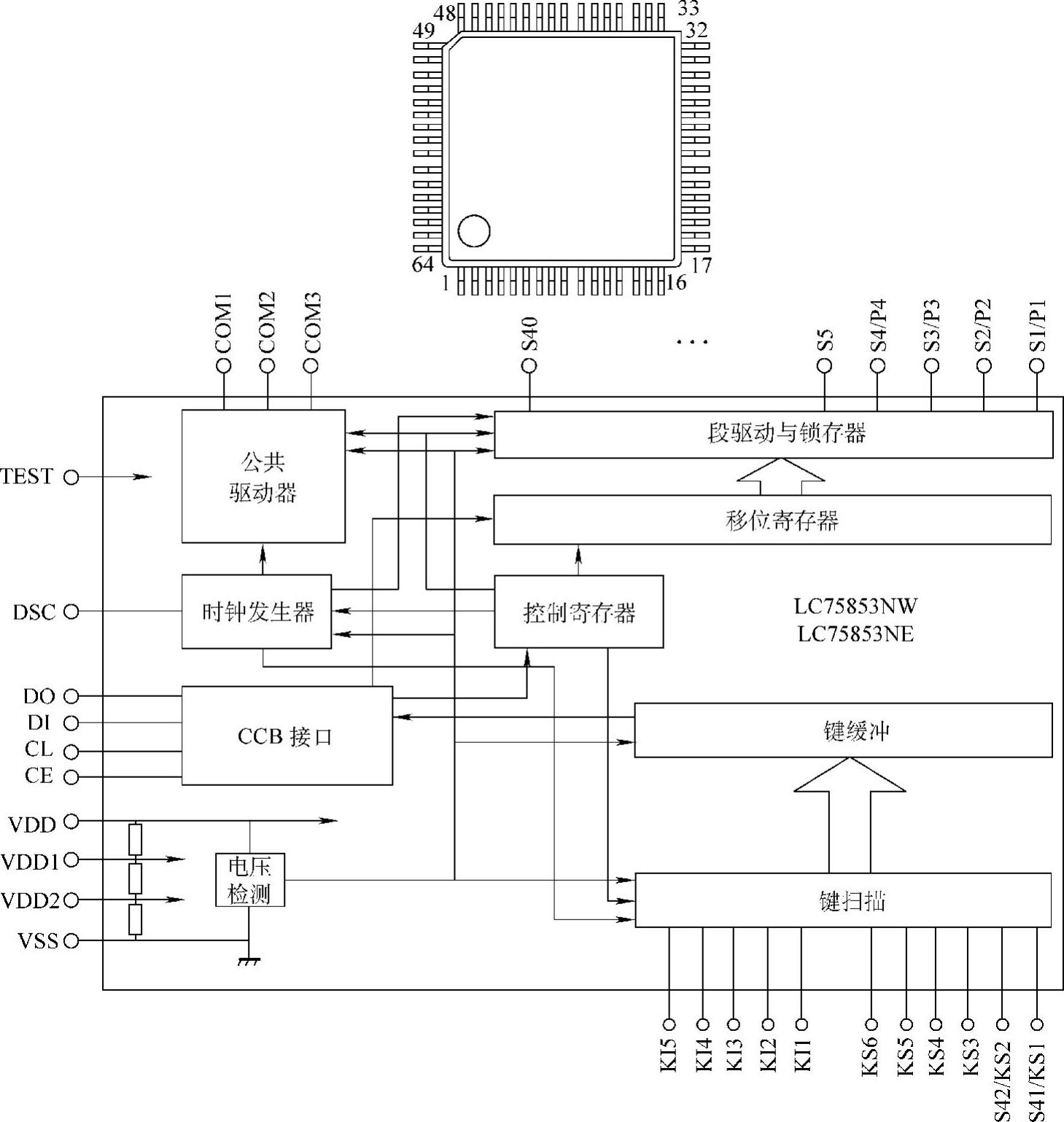

图2-43 LC75853NE、LC75853NW引脚排列及内部结构
