MAX16819、MAX16820

2026年01月15日

版权

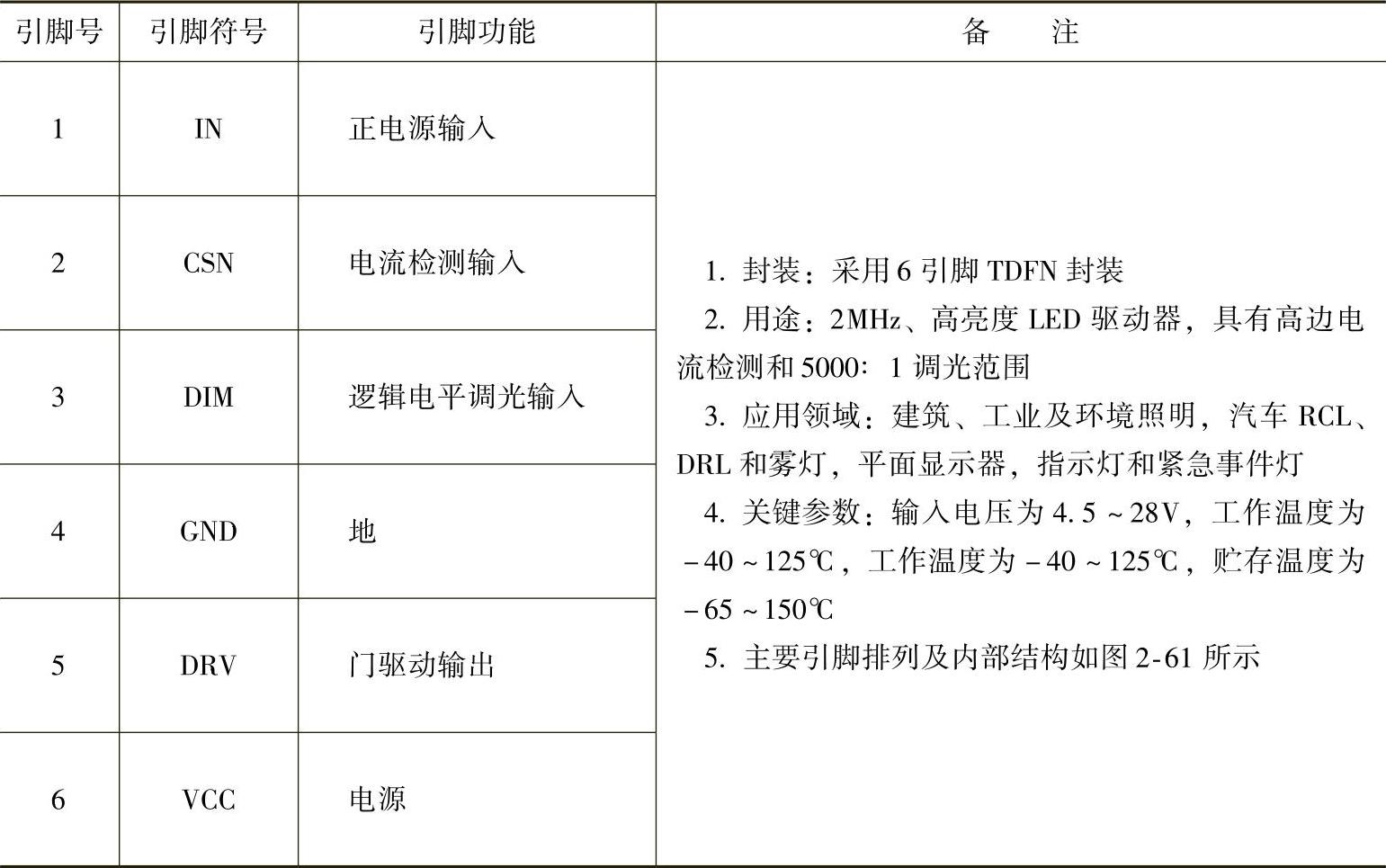

70.MAX16819、MAX16820

(https://www.daowen.com)

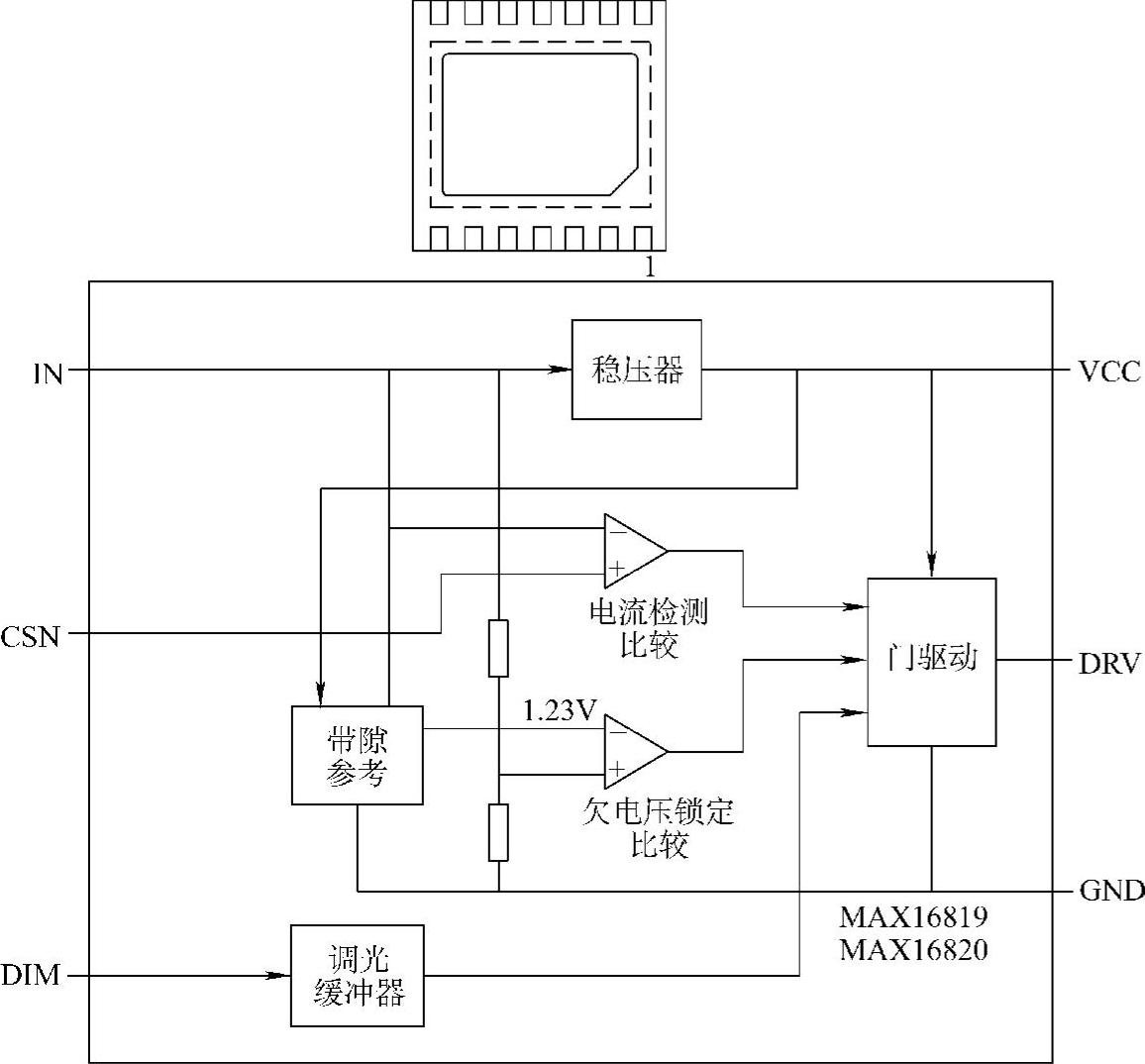

图2-61 MAX16819、MAX16820主要引脚排列及内部结构
