首页> 图书频道> 工学> 交通运输

ST72324

2026年01月15日

版权

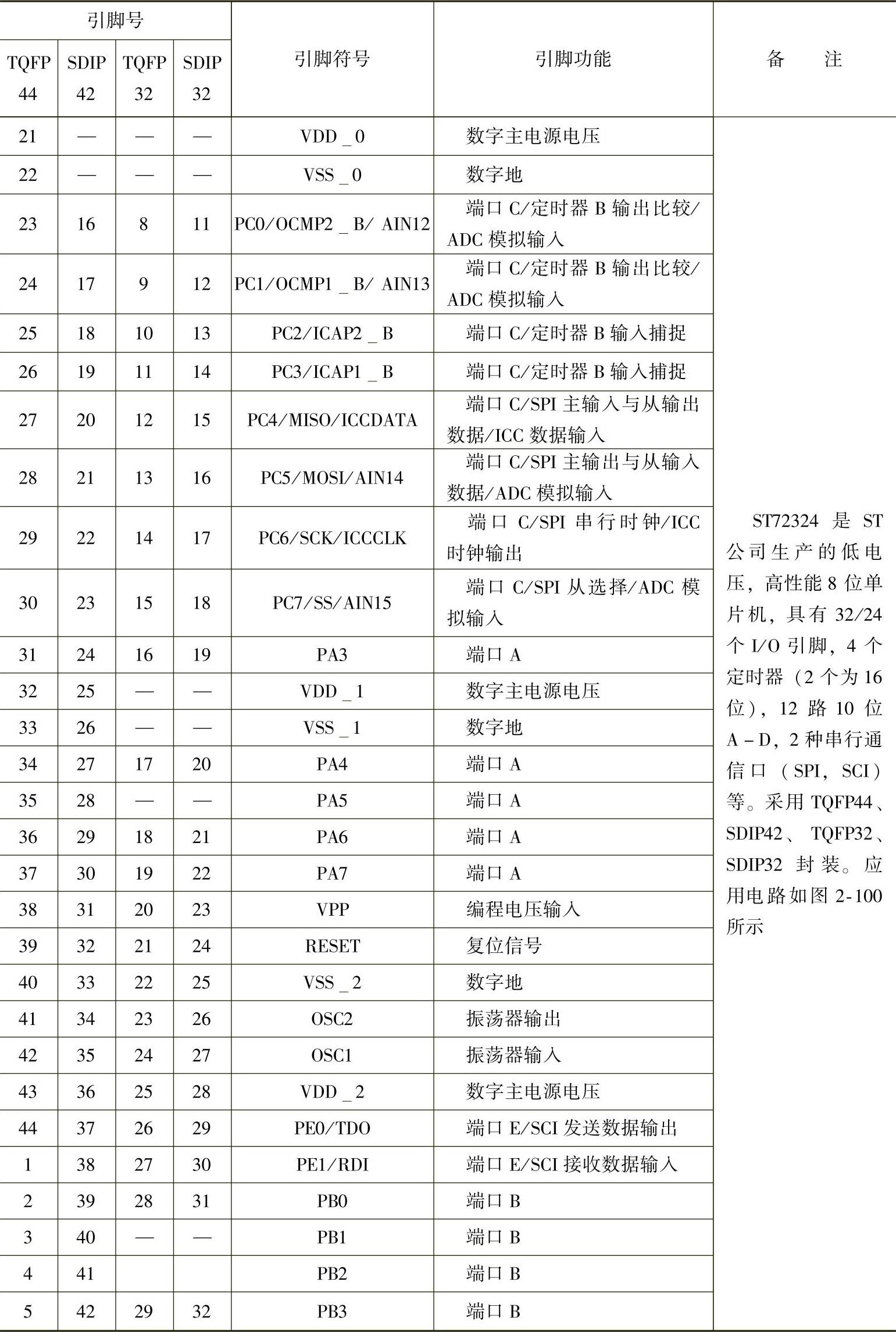

120.ST72324

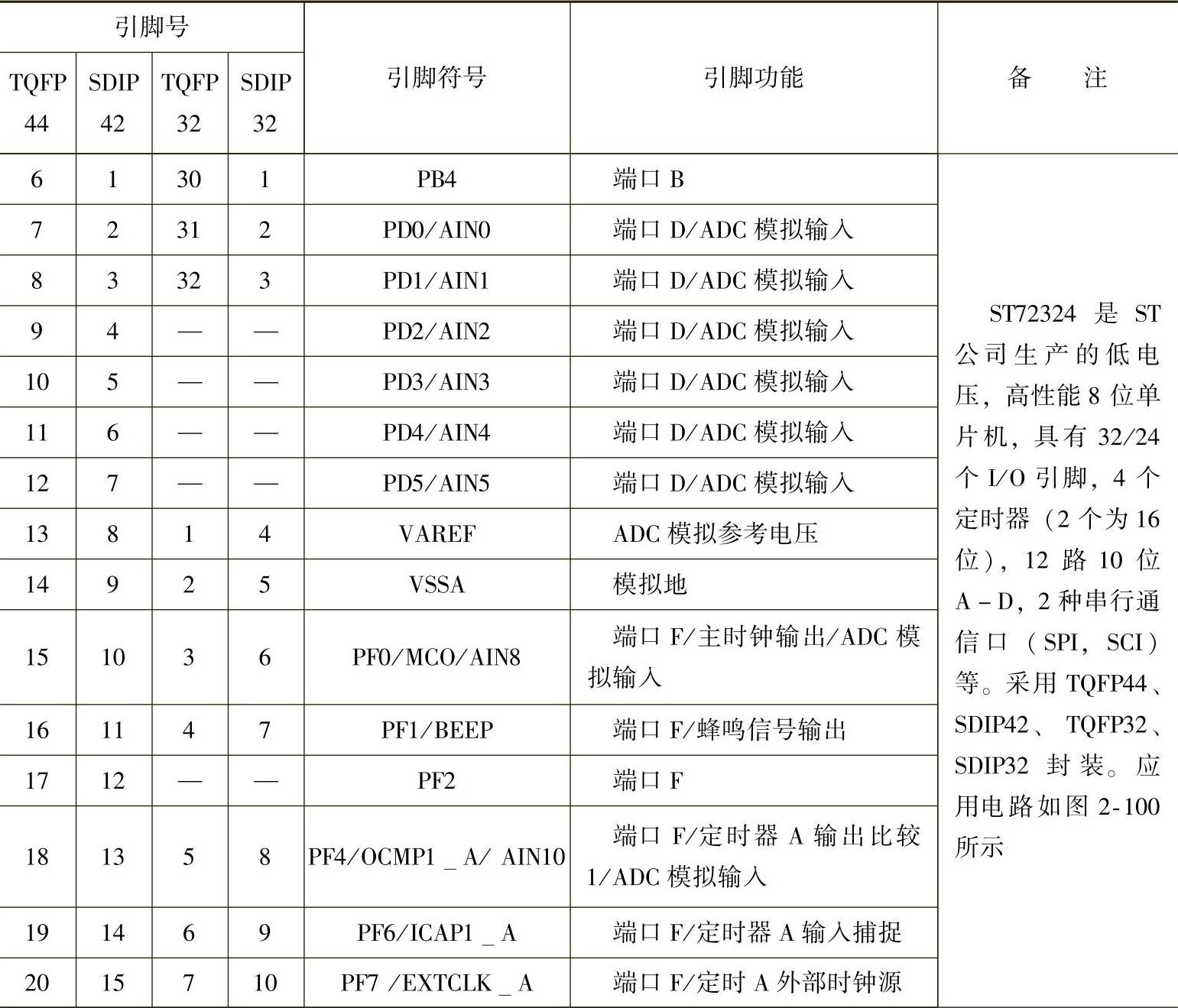

（续）(https://www.daowen.com)

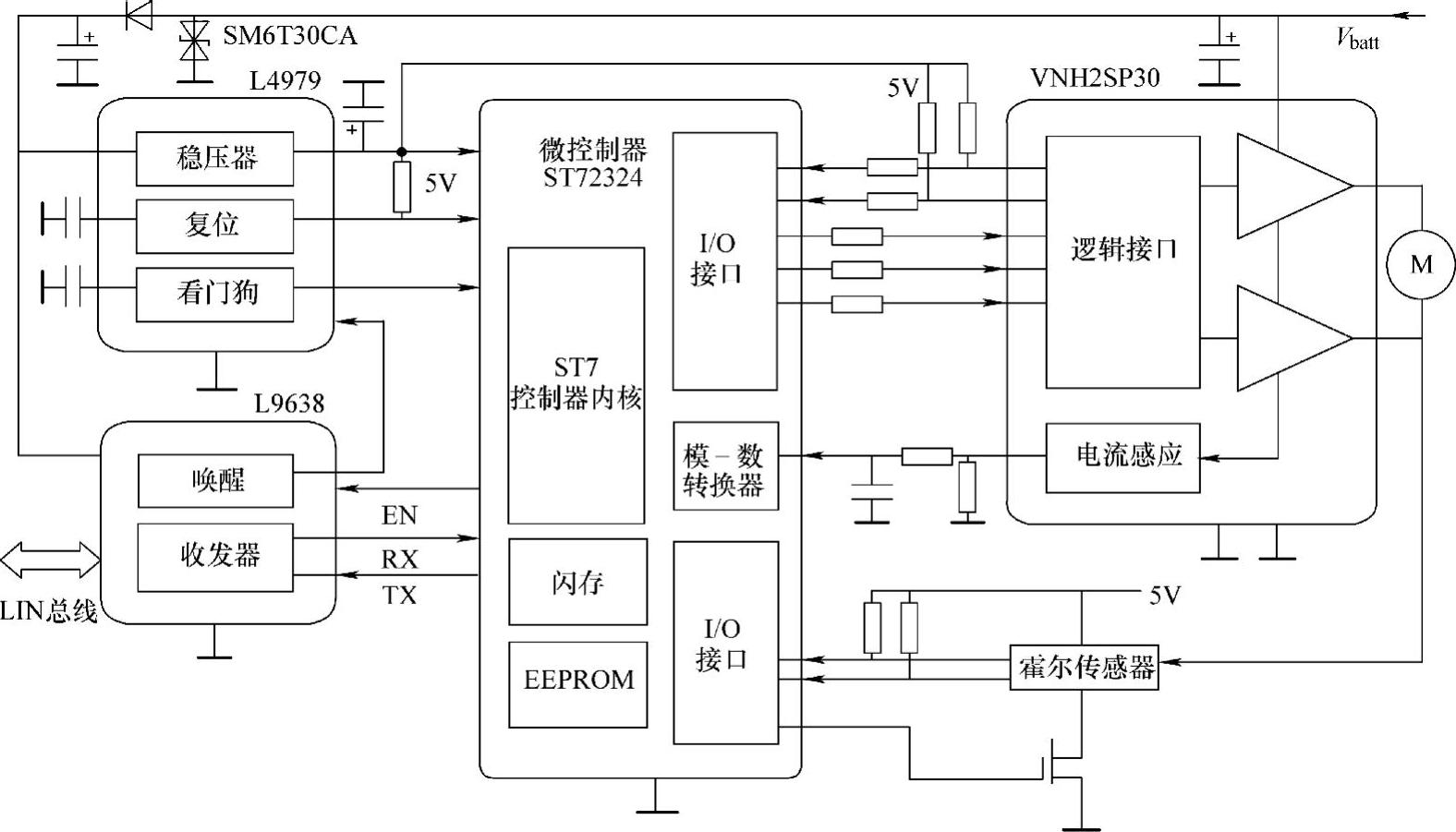

图2-100 ST72324应用电路
