首页> 图书频道> 工学> 交通运输

TDA8922B系列

2026年01月15日

版权

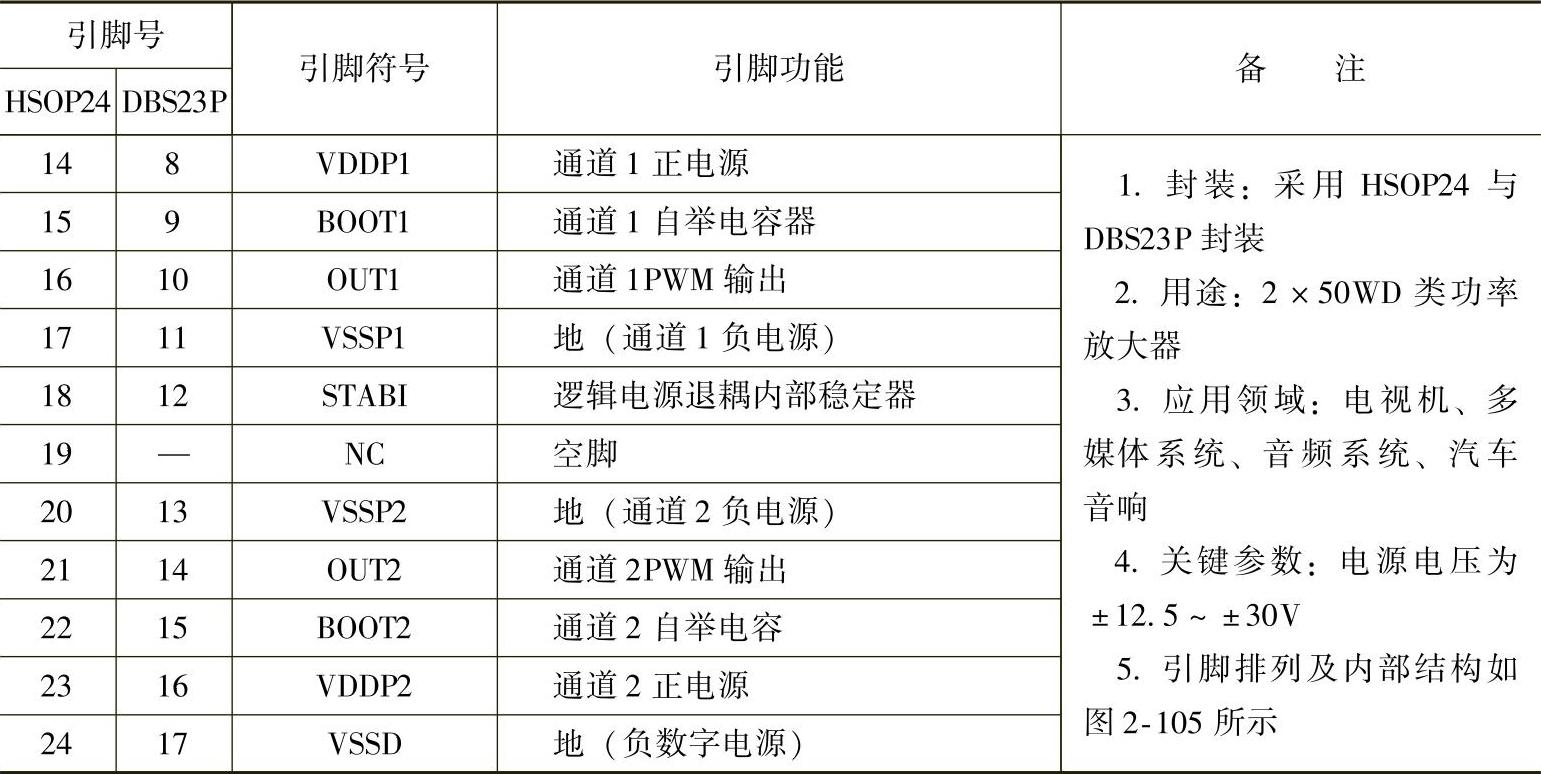

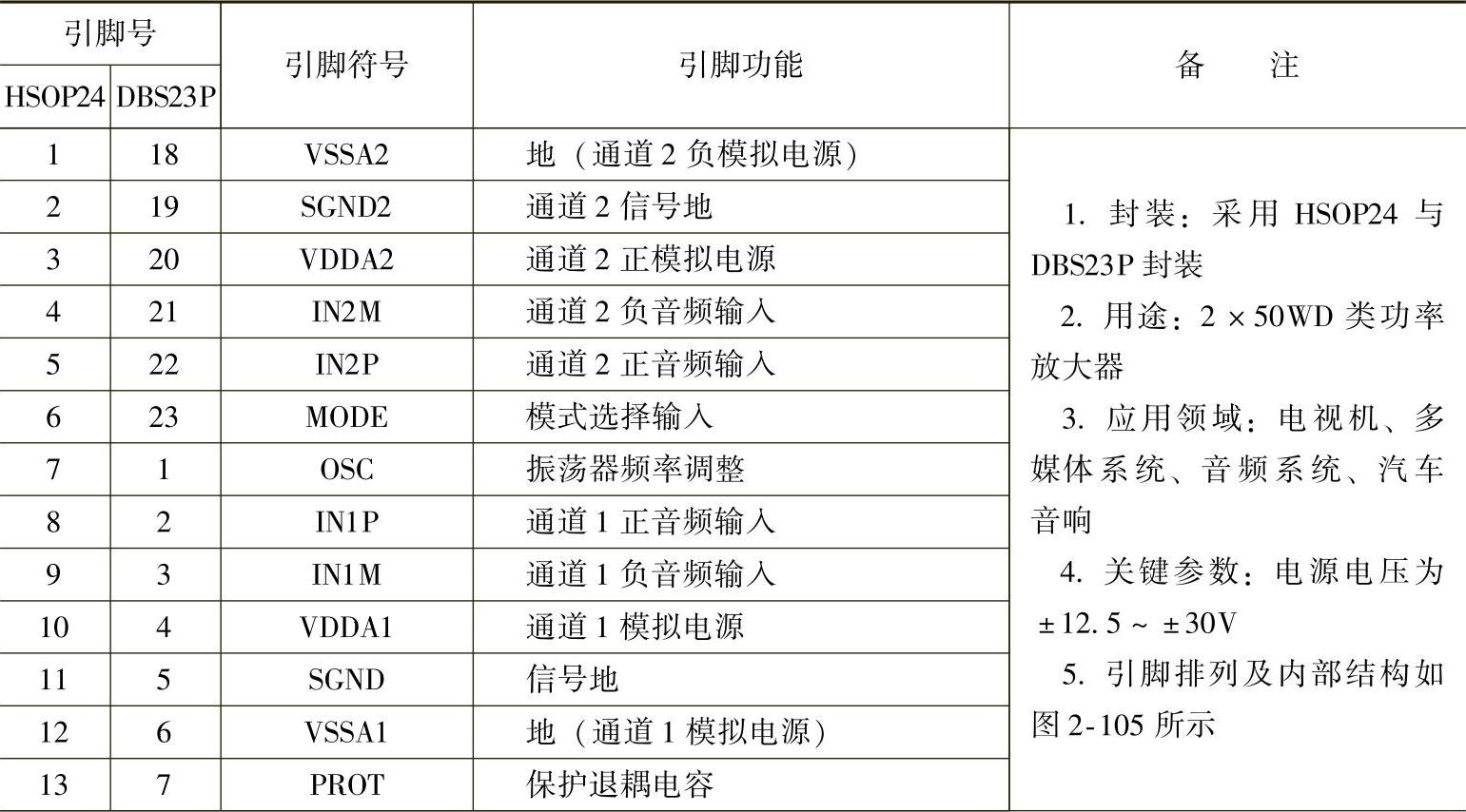

127.TDA8922B系列

（续）(https://www.daowen.com)

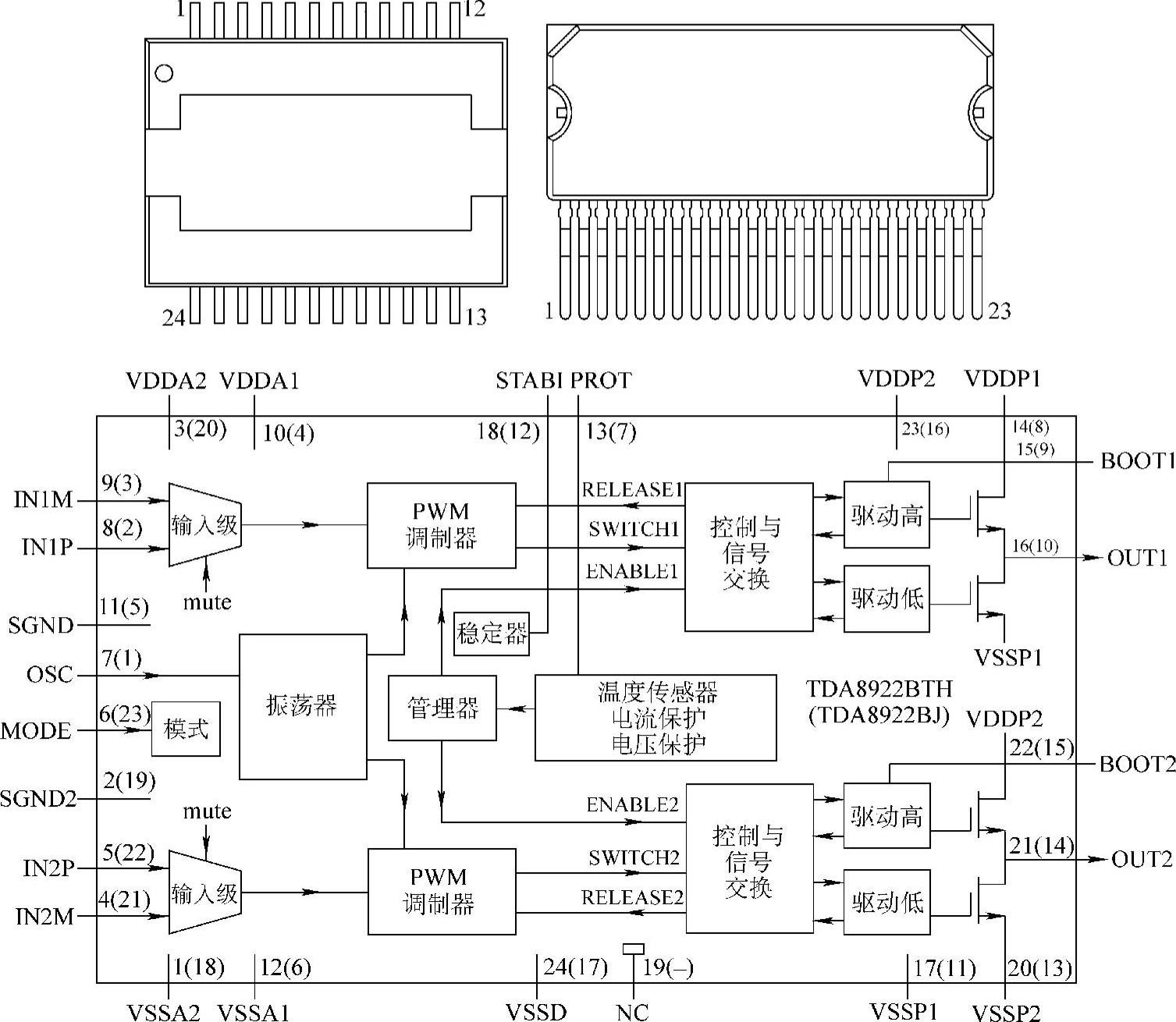

图2-105 TDA8922B引脚排列及内部结构
