TPS54311～TPS54316系列

2026年01月15日

版权

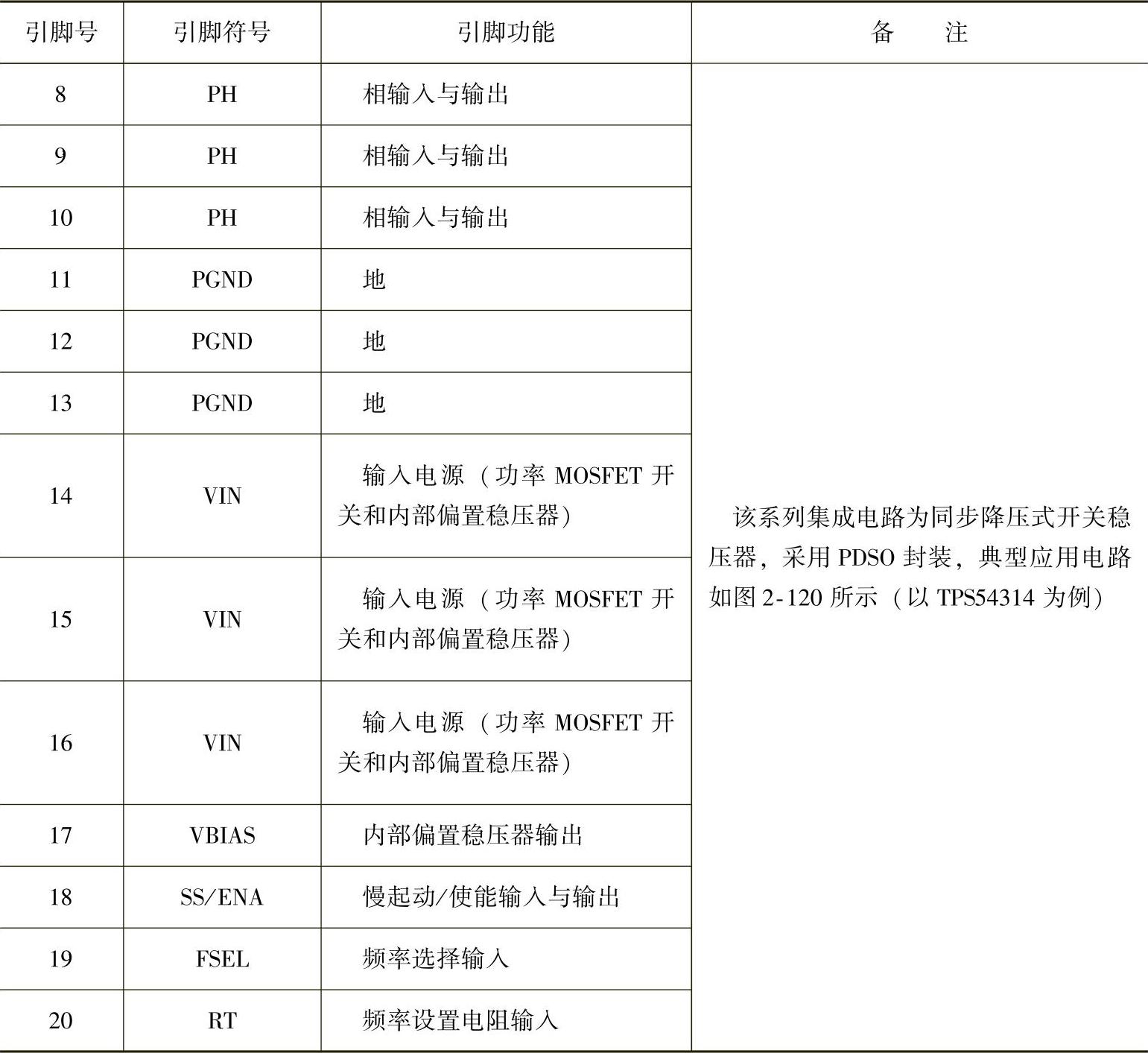

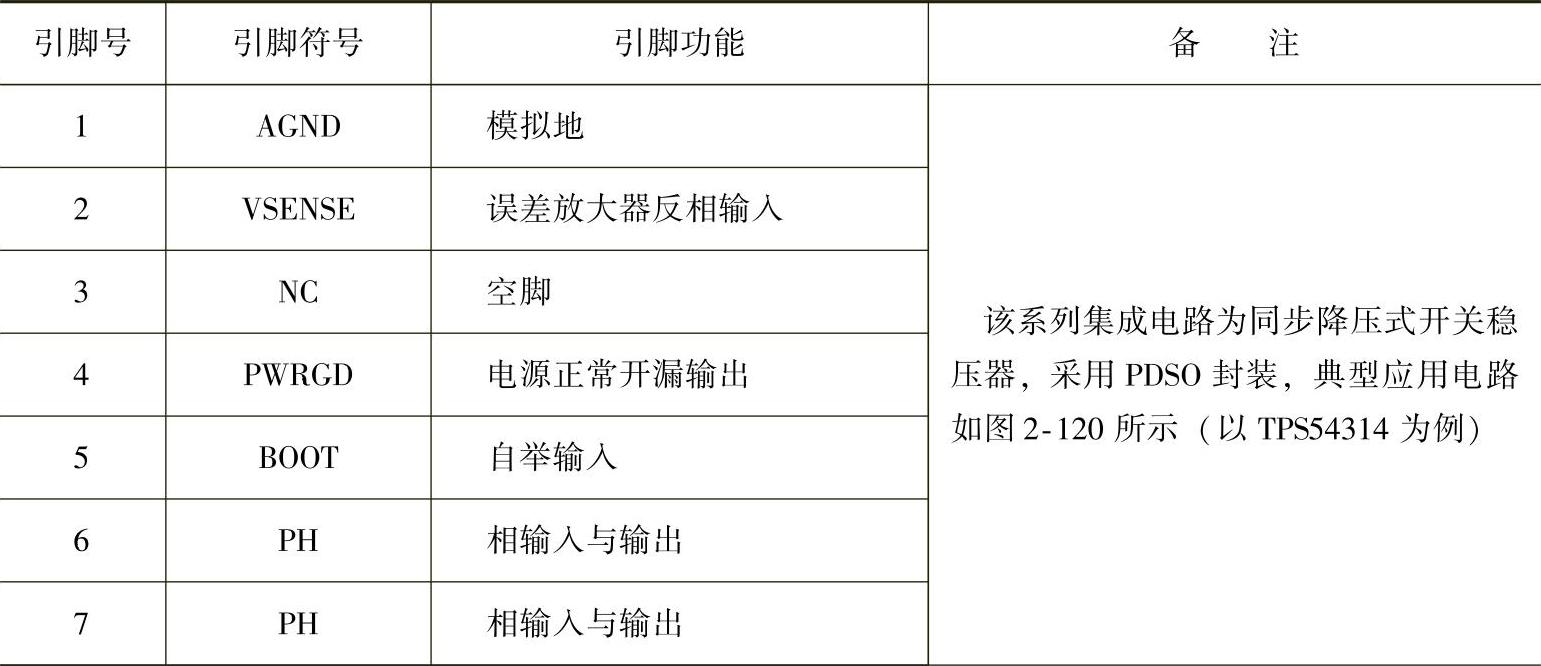

152.TPS54311～TPS54316系列

（续）(https://www.daowen.com)

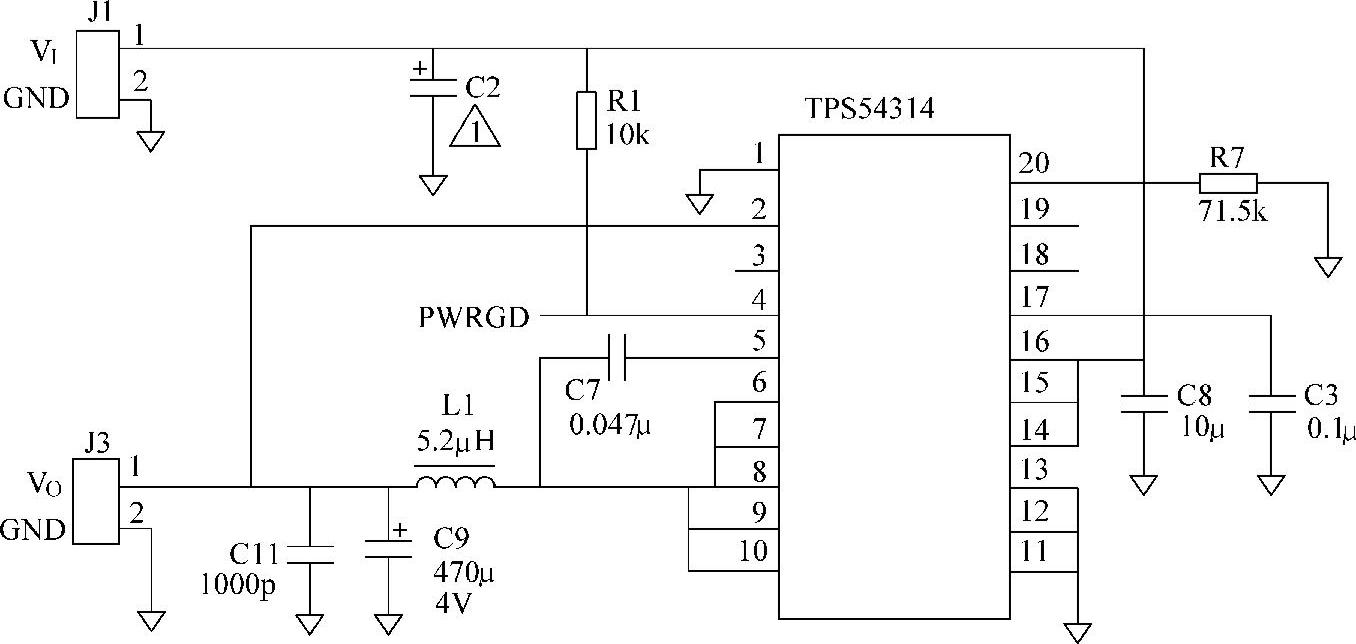

图2-120 TPS54314应用电路
