冷却液温度传感器的作用和工作原理是什么？

28.冷却液温度传感器的作用和工作原理是什么？

（1）冷却液温度传感器的作用 冷却液温度传感器（图1-21）探测发动机冷却循环的冷却液温度。冷却液温度是用于下列计算的测量参数：喷油量和怠速理论转速。

冷却液温度传感器探测并提供发动机温度。根据该信号对喷射时间、点火时刻和怠速转速等迸行相应调节。这些运行状态称为冷起动和暖机运行。

冷却液温度为-40～130℃，对应的电阻范围为167000～150Ω。DME为该传感器提供搭铁连接，传感器的另一个接口与DME内的一个分压器电路相连。

（2）冷却液温度传感器的工作原理 冷却液温度传感器为负温度系数电阻计NTC，随着温度的升高，其电阻值会下降。DME通过测量其电压值，可以计算出电阻的大小，从而推算出冷却液温度。冷却液温度传感器有两个PIN角：PINI为信号线，PIN2为搭铁线。

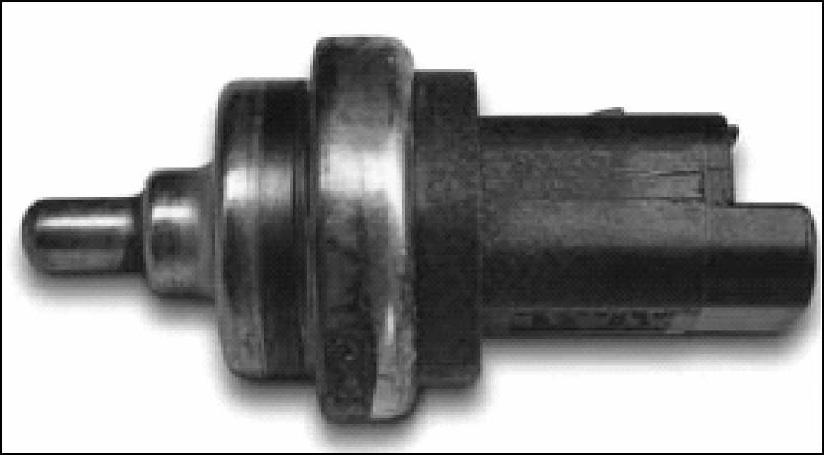

图1-21 冷却液温度传感器

（3）失效影响

1）当冷却液温度传感器出现故障时，将有故障记忆，发动机不能准确计算出喷油量；发动机会抖动或冒黑烟，发动机的动力性和经济性将受到影响。

2）发动机不能准确计算出怠速理论转速，发动机怠速会不稳。

3）当发动机冷却液温度传感器出现断路或短路故障时，电子扇会高速转动。
