什么是过量空气系数调节系统？

发动机废气含有的有害气体可以通过空气系数调节的化学转化过程调节，过量空气系数调节系统由以下部分组成：

1）汽油喷射系统。

2）废气催化转化器。

3）氧传感器。

4）集成在发动机控制单元内的过量空气系数调节器。

过量空气系数调节系统如图1-41所示。

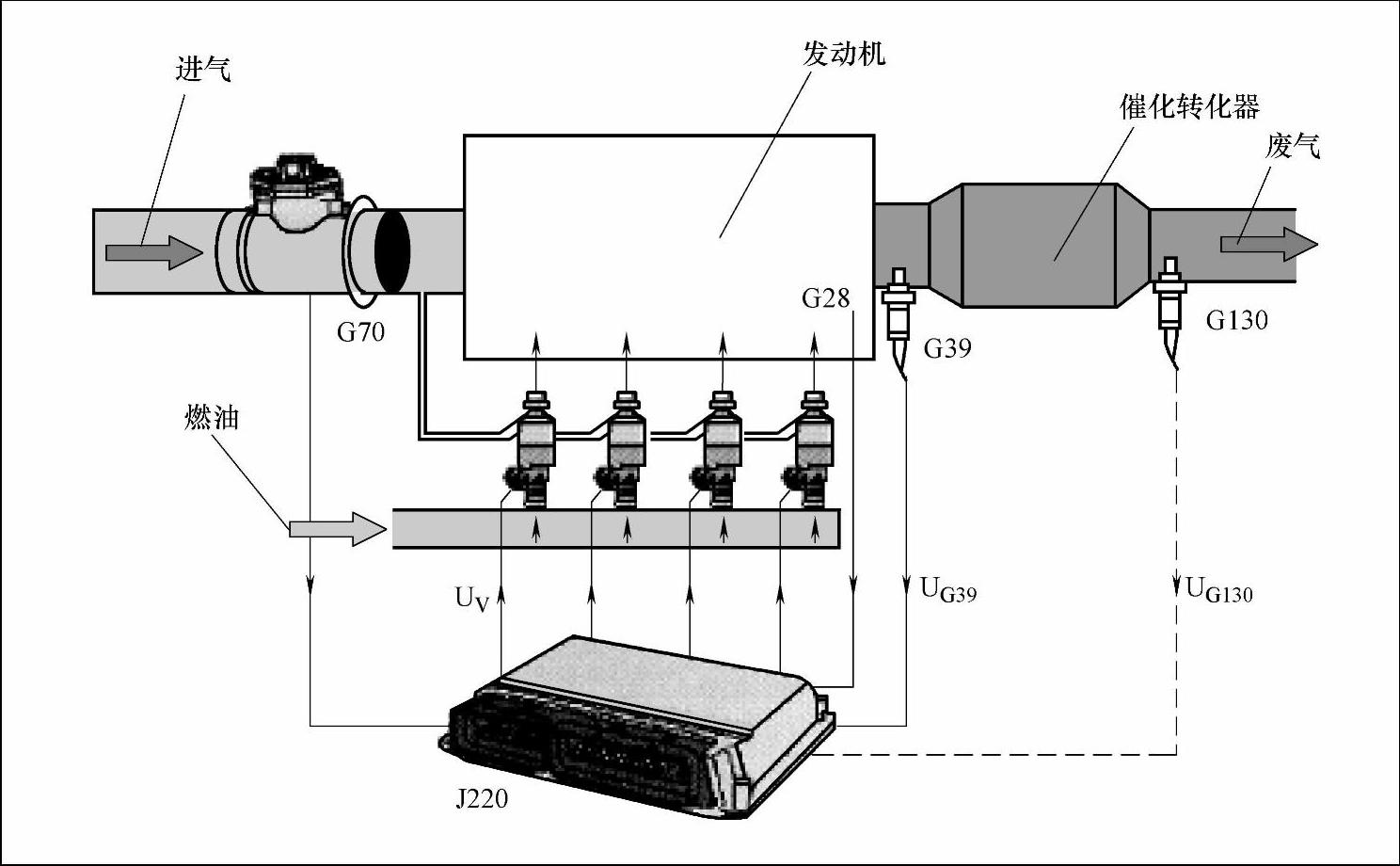

图1-41 过量空气系数调节系统

G28—发动机转速传感器 G39—催化转化器的氧传感器 G70—空气质量流量传感器 U_G39—催化转化器前氧传感器电压 U_G130—催化器后传感器电压 U_V—喷射阀控制电压
