前照灯继电器是怎样工作的？

570.前照灯继电器是怎样工作的？

前照灯的工作电流较大，如果用车灯开关直接控制前照灯，车灯开关易烧坏，因此在前照灯电路中设有灯光继电器。

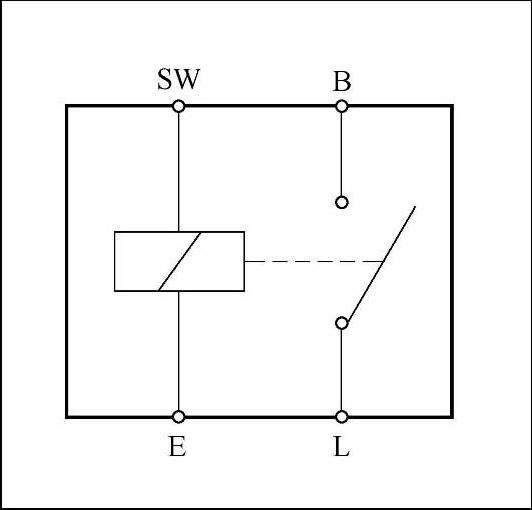

（1）工作原理 前照灯继电器如图4-21所示。SW端子与前照灯开关相连，E端子搭铁，B端子与电源相连，L端子与变光开关相连。当接通前照灯开关时，继电器线圈通电，电磁铁产生磁力，使衔铁带动动触点与静触点接通；当切断线圈电流时，由于电磁力消失，衔铁就在弹簧的作用下迅速回位，使动触点与静触点断开。利用触点的开、闭，从而实现对灯光电路的控制。

如图4-22所示，前照灯继电器按照控制方式分为两种，一种是继电器控制正极的方式，另一种是继电器控制搭铁的方式。

图4-21 前照灯继电器

图4-22 前照灯继电器

（2）实例 如图4-23所示，本田飞度轿车的照明电路是控制搭铁式的。

1）转动照明开关到小灯位置时，小灯、尾灯、仪表照明灯及后牌照灯亮，前照灯不亮。

2）转到前照灯位置时，前照灯继电器线圈通电，前照灯亮，同时尾灯、仪表照明灯及后牌照灯仍亮，这时，拨动变光开关，可以变换远光或近光。

3）当照明开关处于OFF档时，所有照明灯不亮，这时，如果向上推照明开关柄，会车开关闭合，前照灯继电器线圈和远光灯丝的电流都通过会车开关搭铁，远光灯亮，以提醒其他车辆注意安全。
