电动车窗防夹功能是怎么控制的？

车窗系统（图4-27）安装一个防夹传感器。防夹传感器中有两个橡胶密封好的触点，该橡胶密封沿车门上框饰条顶部全长布置。当玻璃顶部与车门上框之间夹入一物体时，该物体压迫传感器，使传感器内的两个触点接触在一起，形成一个完整的电路回路。BCU探测到该完整的电路回路后，立即使车窗向下，直到完全打开的位置。

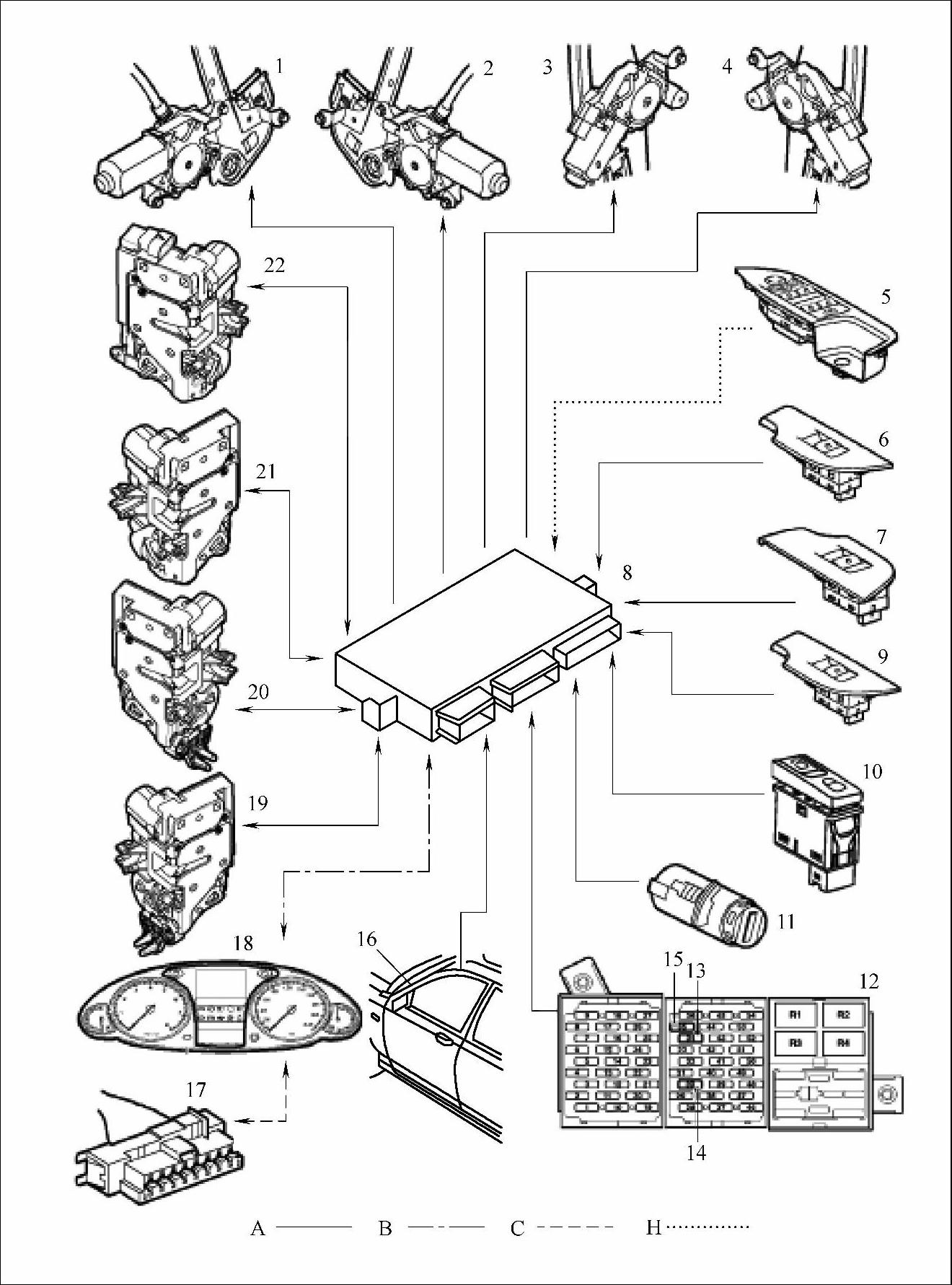

图4-27 车窗系统控制图

A=硬线；B=K总线；C=诊断总线；H=驾驶人侧门组合开关总线

1—左前车门电动玻璃升降器 2—右前车门电动玻璃升降器 3—左后车门电动玻璃升降器 4—右后车门电动玻璃升降器 5—驾驶人侧门组合开关（DDM） 6—前排乘客侧门电动车窗开关 7—左后车门电动车窗开关 8—车身控制单元（BCU） 9—右后车门电动车窗开关 10—中控门锁开关 11—驾驶人侧门锁芯 12—乘客舱熔丝盒 13—驾驶人侧门组合开关熔丝 14—后车门电动玻璃升降器熔丝 15—前车门电动玻璃升降器熔丝 16—车窗防夹传感器 17—诊断连接器 18—组合仪表 19—右后车门锁体 20—左后车门锁体 21—前排乘客侧门锁体22—驾驶人侧门锁体
