凯越轿车刮水器间歇动作控制电路路径是怎样的？

凯越轿车刮水器系统控制电路如图4-36所示。刮水器的间歇动作控制和电路走向如下：

刮水器/洗涤器开关切换至间歇位置时，即可实现刮水器的间歇动作。

刮水器的间歇动作控制电路：15号线→插接器C201的30号端子→熔丝F16→插接器C201的1号端子→刮水器/洗涤器开关的A8号端子→刮水器/洗涤器开关的A7号端子→刮水器/洗涤器开关的B1号端子→间歇开关→刮水器/洗涤器开关的B2号端子→插接器C202的8号端子一刮水器电动机的2号端子→间歇控制器→刮水器电动机的3号端子→搭铁点G303。

间歇控制器通电动作，使刮水器电动机内的开关I从位置1切换至位置2，刮水器电动机开始间歇动作。

其控制电路：15号线→插接器C201的30号端子→熔丝F16→插接器C201的40号端子→插接器C202的47号端子→刮水器电动机的8号端子→开关1的2号端子→刮水器电动机的6号端子→插接器C202的23号端子→刮水器/洗涤器开关的A6号端子→刮水器/洗涤器开关的A5号端子→插接器C202的65号端子→刮水器电动机的1号端子→刮水器电动机→刮水器电动机的3号端子→搭铁点G03。

当改变间歇开关的电阻时，间歇控制器可以改变刮水器动作的时间间隔。

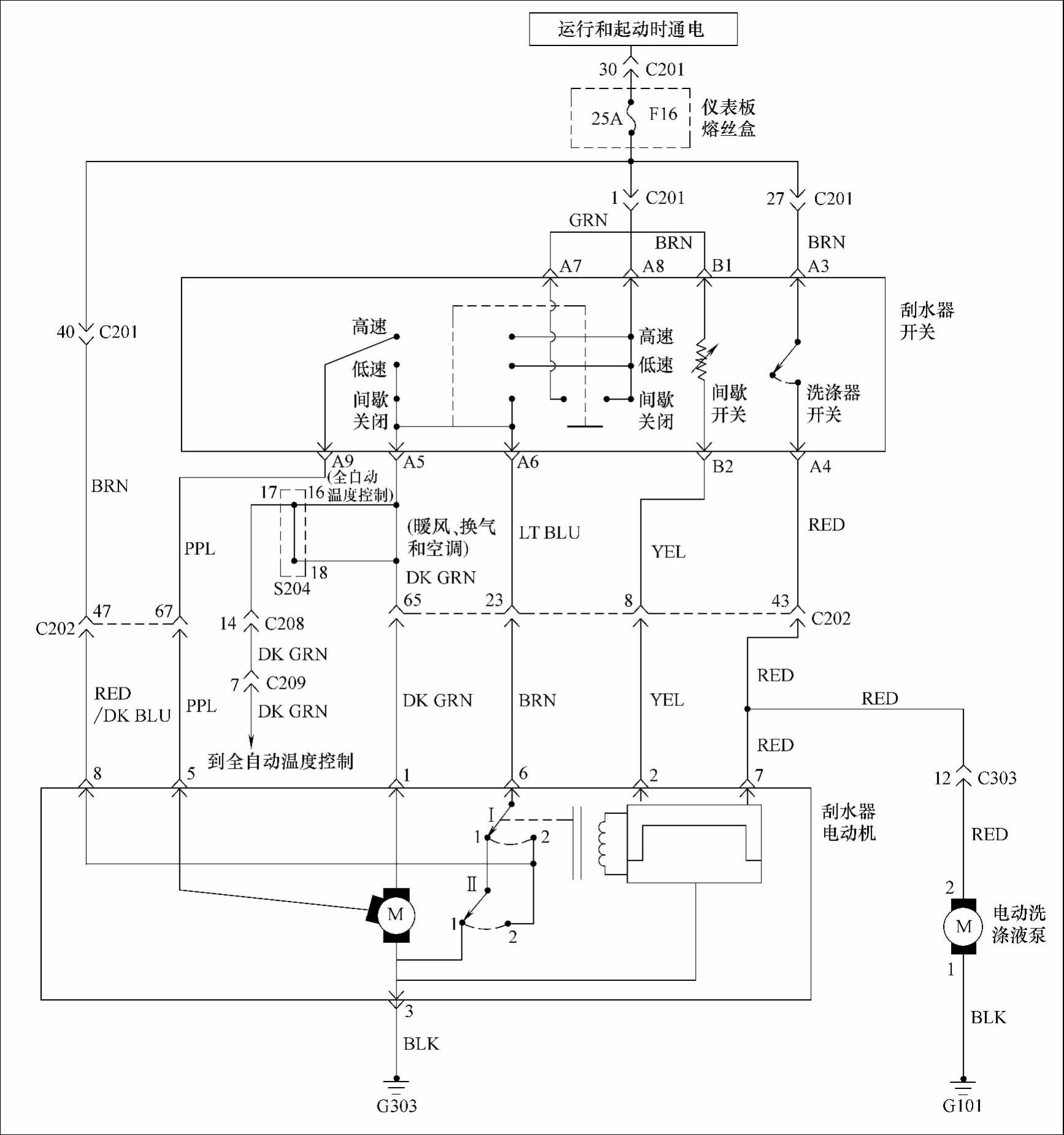

图4-36 无雨量传感器的风窗刮水系统及洗涤系统控制电路
