电动燃油泵工作电路是怎样的？

别克凯越1.6/1.8L轿车燃油系统电路如图4-42所示。燃油泵工作电路：发动机熔丝盒（此时，熔丝盒内BAT电源→燃油泵继电器30和87号角→熔丝Efl5→熔丝盒C101/3端）→3号灰色线→燃油泵电动机→4号黑色线→搭铁。

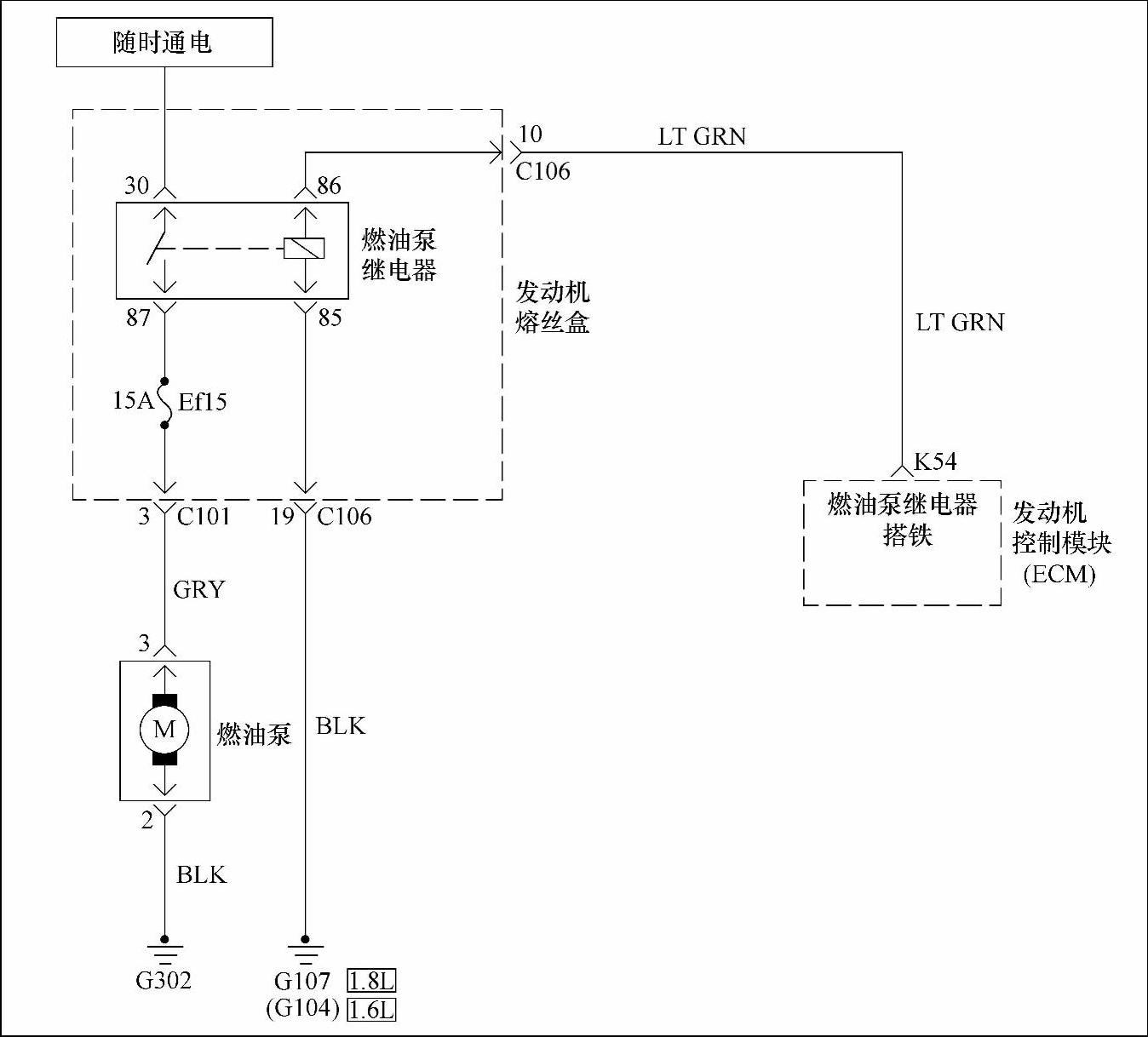

图4-42 别克凯越1.6/1.8L轿车燃油系统电路

举例：桑塔纳2000型轿车的机油压力报警系统（图4-43）是用来监视和指示发动机润滑系统工作状况的。它由油压检查控制器J114，油压指示灯K3和高低压开关F1、F22等元件组成。

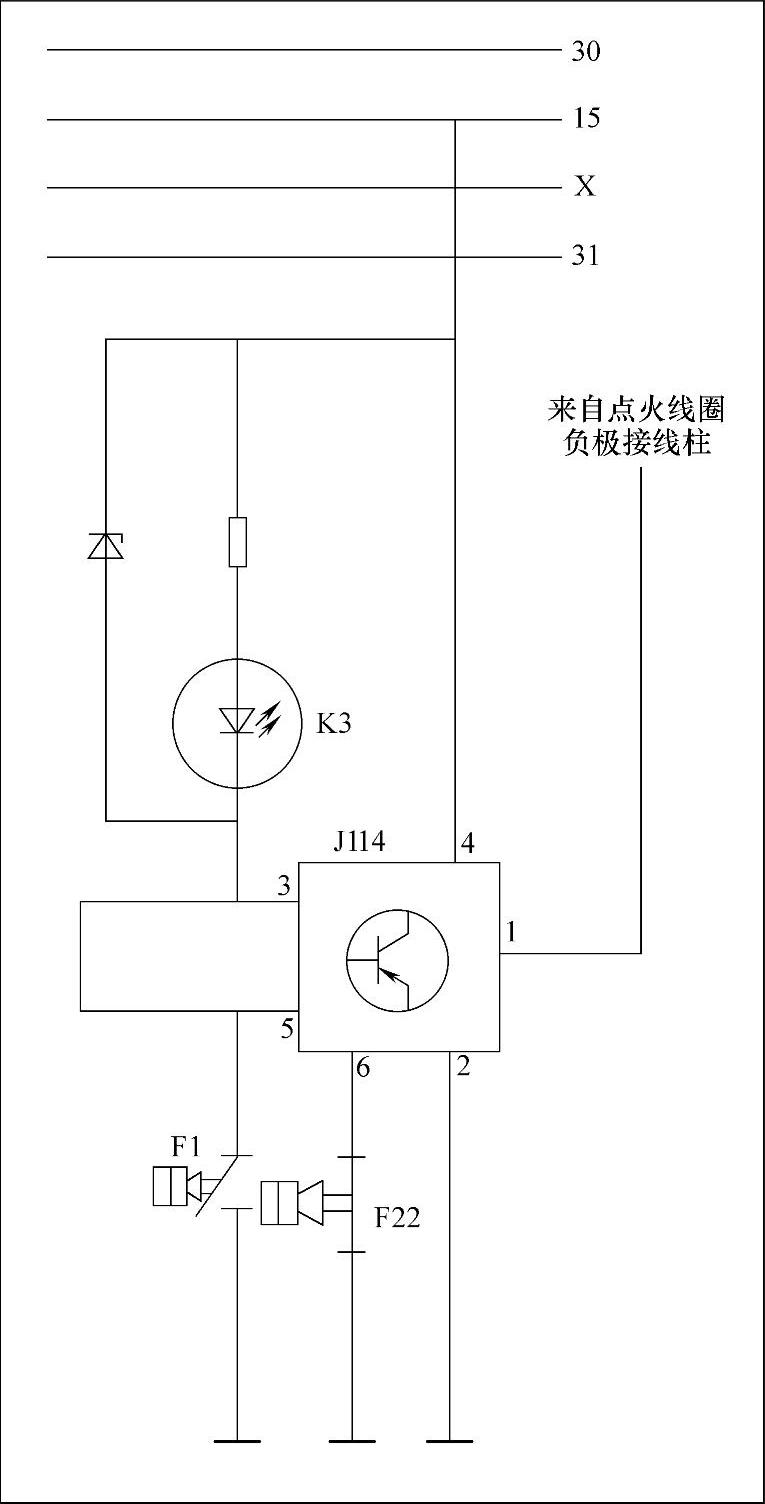

图4-43 桑塔纳轿车机油压力报警系统的控制线路

F22—低压油压开关 F1—高压油压开关 K3—油压指示灯 J114—油压检查控制器
