燃油油位传感器控制电路如图4-51所示，当转动点火钥匙时，发动机控制模块的K51号脚发送一个5V的电压信号给燃油液位传感器的1号脚，燃油液位传感器通过液位浮子可变电阻的阻值将反馈电压回送给发动机控制模块的K34号脚，经过控制模块内部程序处理后，通过发动机控制模块的K30号脚传送一个脉宽调制信号给组合仪表的B3号脚，组合仪表接收到此信号后，通过内部程序处理后，将燃油液位显示出来。

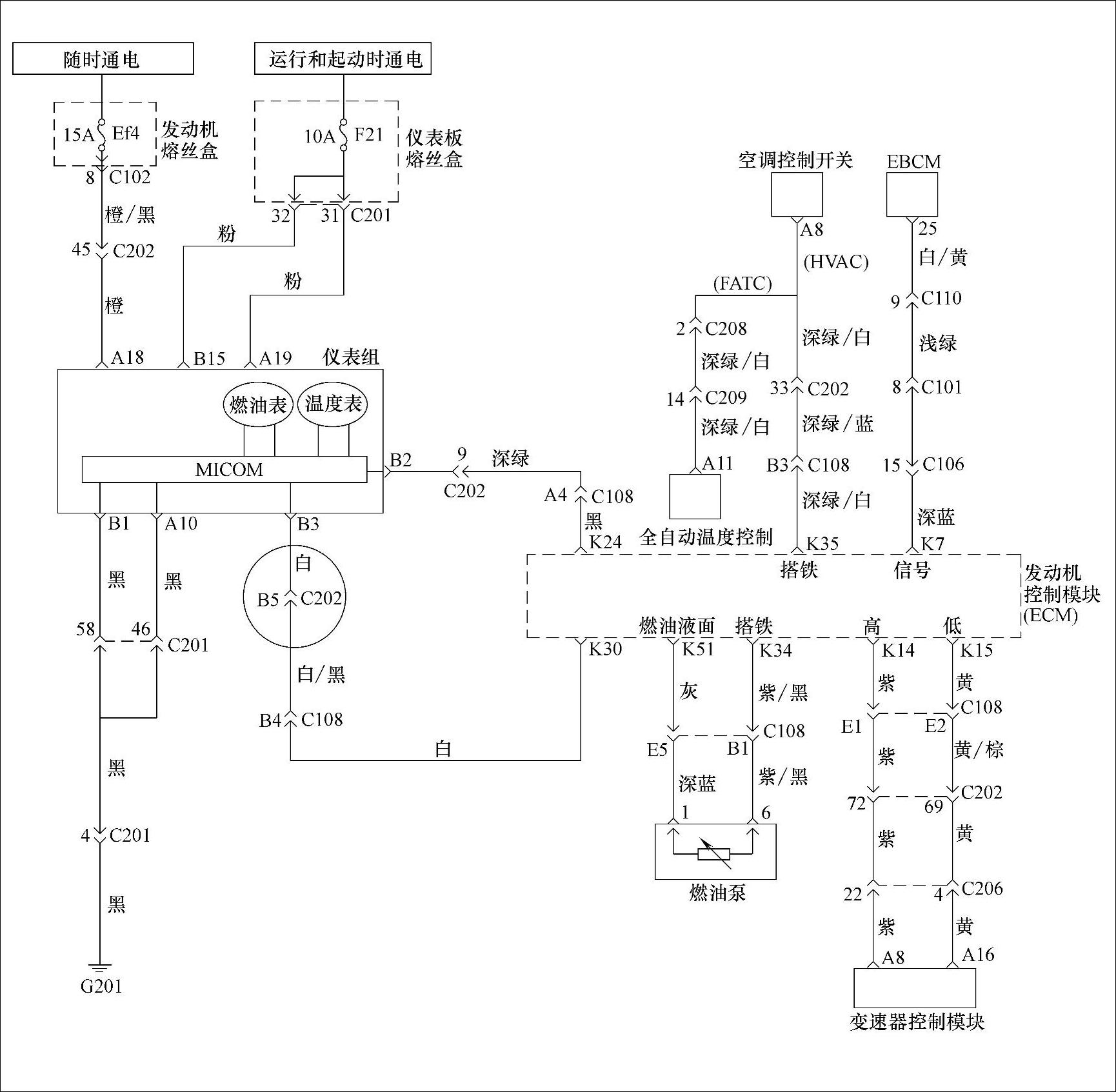

图4-51 凯越组合仪表电路图
