11.3 曲面设计范例——电话机面板

范例概述:

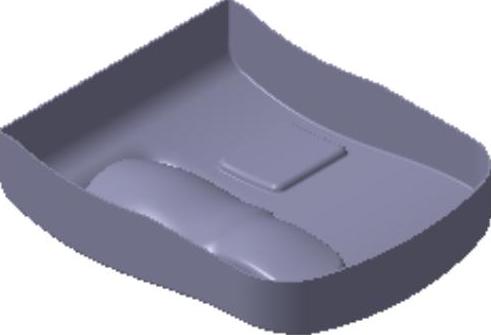

本范例介绍了电话机面板的设计过程。主要是讲述了曲线光顺、桥接曲面、拔模凹面、曲面修剪和拼接的操作。值得注意的是曲线光顺操作有助于改善曲线质量，移除曲线中的断点，减少曲面面片的生成。所建的零件模型如图11.3.1所示。

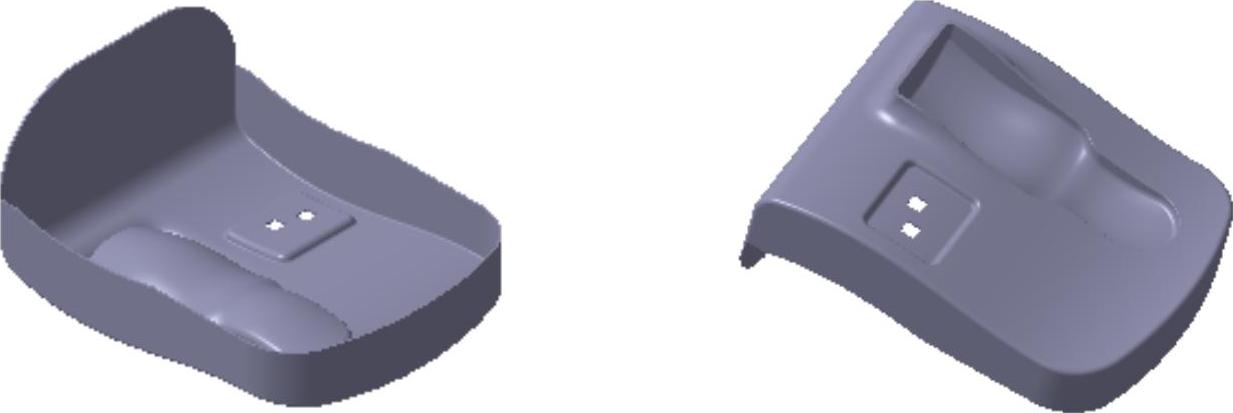

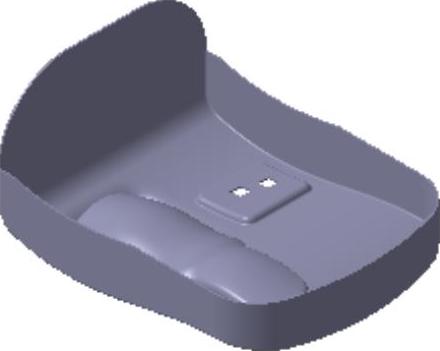

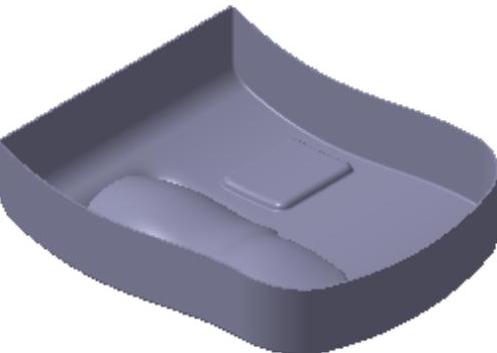

图11.3.1 零件模型

Step1.新建模型文件。选择下拉菜单命令；系统弹出“新建零件”对话框，在文本框中输入文件名为faceplate，单击按钮，进入“创成式外形设计”工作台。

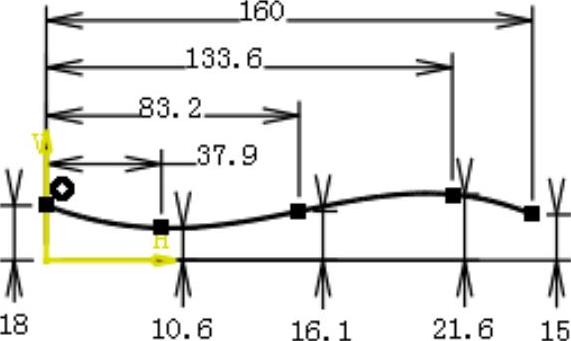

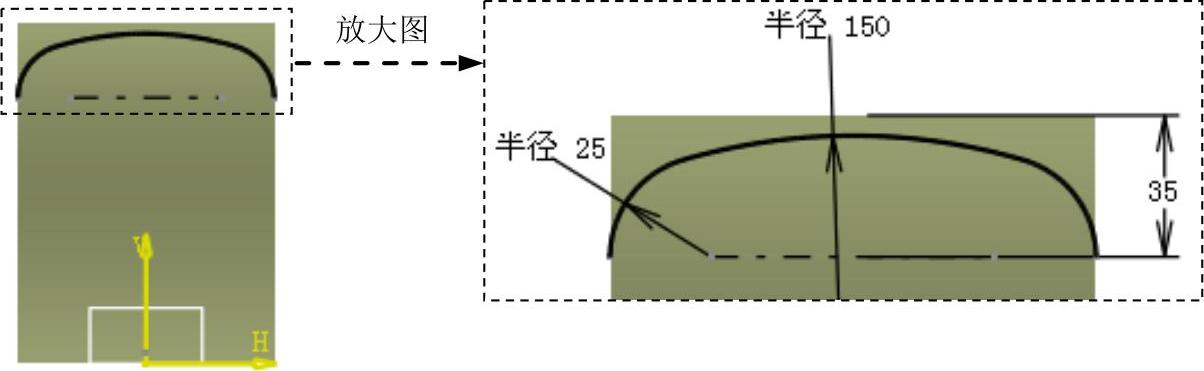

Step2.创建图11.3.2所示的草图1。选择下拉菜单命令；在特征树中选取为参考平面。单击按钮，绘制图11.3.2所示的草图1，单击按钮退出草图环境。

Step3.创建图11.3.3所示的零件基础特征──拉伸1。选择命令，系统弹出“拉伸曲面定义”对话框。选取草图1为拉伸轮廓。在对话框的区域的下拉列表中选择选项。在对话框的区域的文本框中输入拉伸高度值60。在对话框的区域的下拉列表中选择选项。在对话框的区域的文本框中输入拉伸高度值60。单击按钮，完成曲面的拉伸。

图11.3.2 草图1

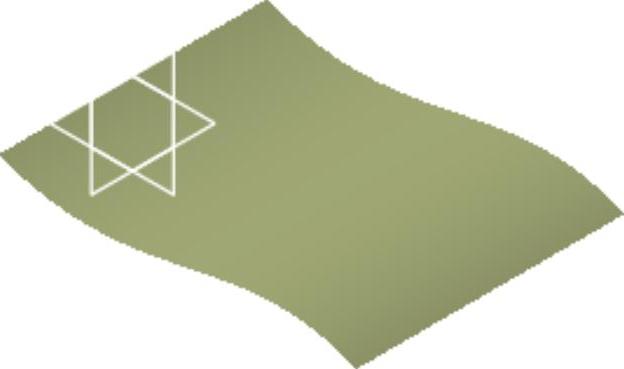

图11.3.3 拉伸1

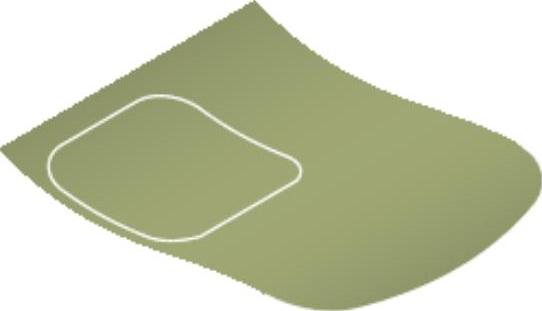

Step4.创建图11.3.4所示的草图2。选择下拉菜单命令；在特征树中选取为参考平面。单击按钮，绘制图11.3.4所示的草图2，单击按钮退出草图环境。

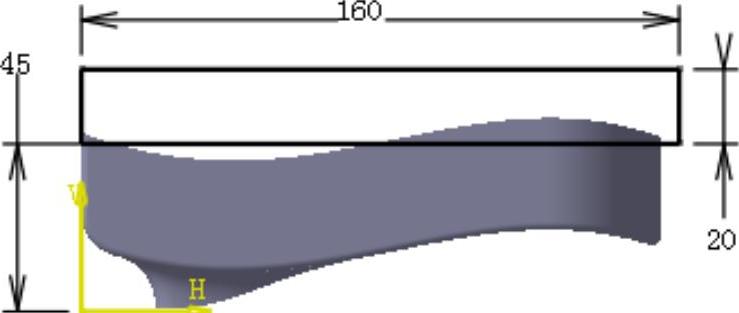

图11.3.4 草图2

Step5.创建图11.3.5所示的特征──项目1。选择下拉菜单命令；在对话框的下拉列表中选择选项；选取草图2为投影对象，选取拉伸1为支持面；在文本框处右击，选择Z部件选项，选中复选框，单击按钮，完成项目1的创建。

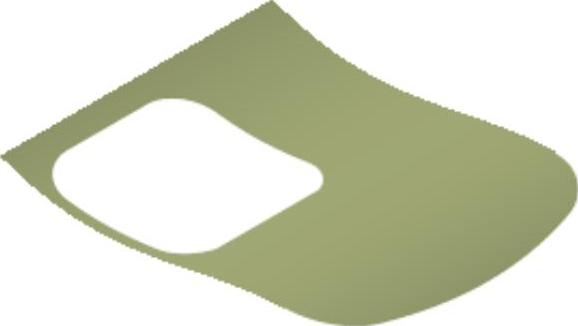

Step6.创建图11.3.6所示的特征──分割1。选择下拉菜单命令；选取拉伸1为要切除的元素，选取项目1为切除元素（可以通过按钮调整分割方向），单击按钮，完成分割1的创建。

Step7.创建图11.3.7所示的草图3。选择下拉菜单命令；在特征树中选取为参考平面。单击按钮，绘制图11.3.7所示的草图3，单击按钮退出草图环境。

图11.3.5 项目1

图11.3.6 分割1

图11.3.7 草图3

Step8.创建图11.3.8所示的特征──项目2。选择下拉菜单命令；在对话框的下拉列表中选择选项；选取草图3为投影对象，选取分割1为支持面；在文本框处右击，选择Z部件选项，选中复选框，单击按钮，完成项目2的创建。

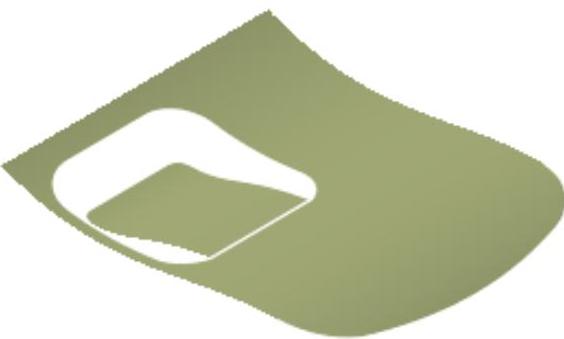

Step9.创建图11.3.9所示的特征──分割2。选择下拉菜单命令；选取拉伸1为要切除的元素，选取项目2为切除元素（可以通过按钮调整分割方向），单击按钮，完成分割2的创建。

图11.3.8 项目2

图11.3.9 分割2

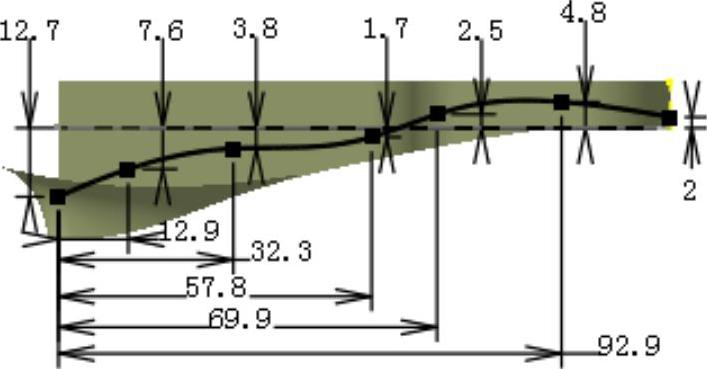

Step10.创建图11.3.10所示的草图4。选择下拉菜单命令；在特征树中选取为参考平面。单击按钮，绘制图11.3.10所示的草图4，单击按钮退出草图环境。

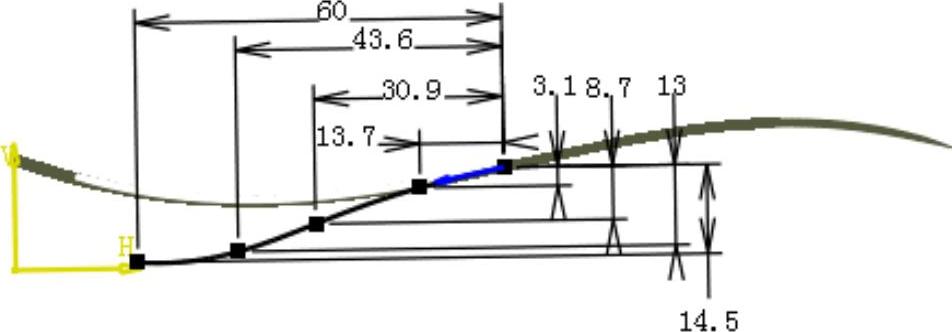

图11.3.10 草图4

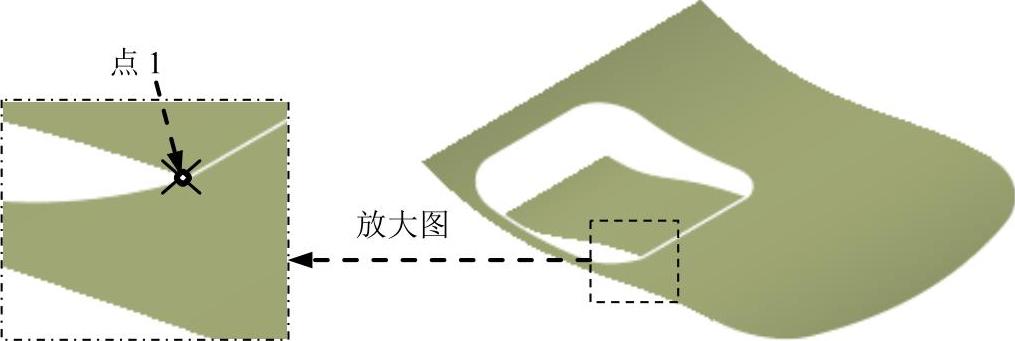

Step11.创建图11.3.11所示的零件基础特征──拉伸2。选择命令，系统弹出“拉伸曲面定义”对话框。选取草图4为拉伸轮廓。在对话框的区域的下拉列表中选择选项。选取图11.3.11所示的点1为直到元素点，在对话框的区域的下拉列表中选择选项。在对话框的区域的文本框中输入拉伸值0。单击按钮，完成曲面的拉伸。

图11.3.11 拉伸2

Step12.创建图11.3.12所示的草图5。选择下拉菜单命令；在特征树中选取为参考平面。单击按钮，绘制图11.3.12所示的草图5，单击按钮退出草图环境。

图11.3.12 草图5

Step13.创建图11.3.13所示的特征──项目3。选择下拉菜单命令；在对话框的下拉列表中选择选项；选取草图5为投影对象，选取拉伸2为支持面；在文本框处右击，选择z部件选项，选中复选框，单击按钮，完成项目3的创建。

Step14.创建图11.3.14所示的特征──分割3。选择下拉菜单命令；选取拉伸2为要切除的元素，选取项目3为切除元素（可以通过按钮调整分割方向），单击按钮，完成分割3的创建。

图11.3.13 项目3

图11.3.14 分割3

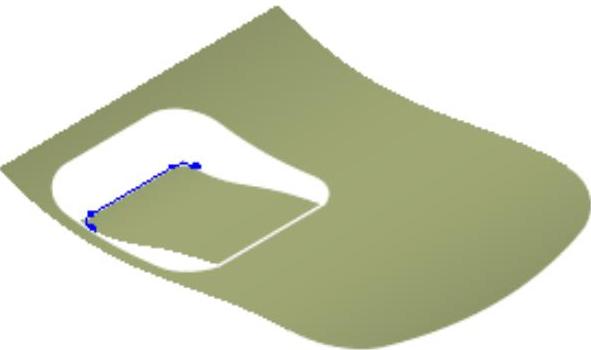

Step15.创建图11.3.15所示的边界1。选择下拉菜单命令；在后的文本框中选择选项。选取图11.3.16所示的边线。选取点1与点2作为限制。单击按钮，完成边界1的创建。

图11.3.15 边界1

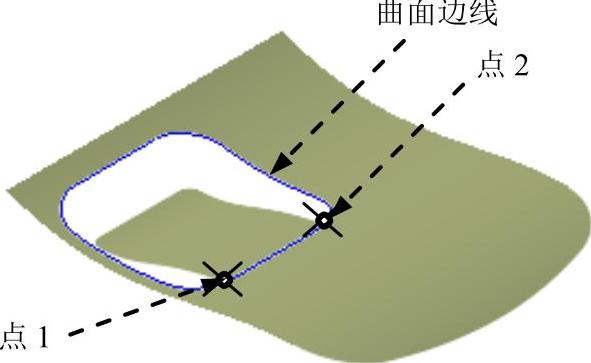

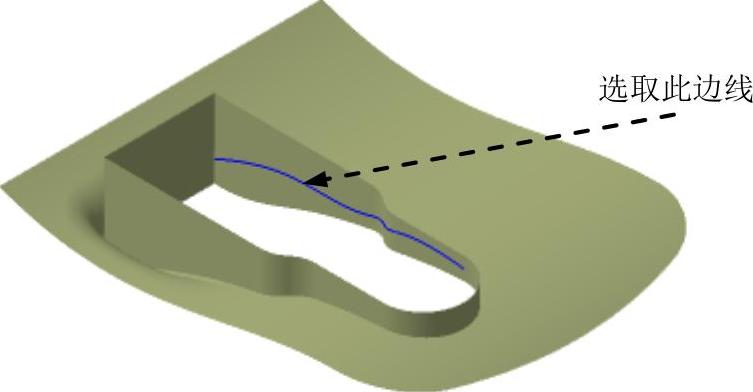

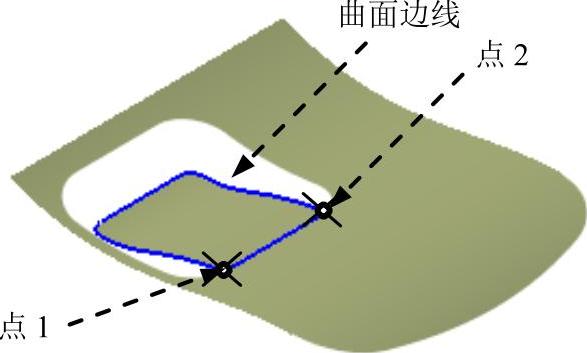

图11.3.16 定义曲面边线

Step16.创建图11.3.17所示的边界2。选择下拉菜单命令；在后的文本框中选择选项。选取图11.3.18所示的边线。选取点1与点2作为限制。单击按钮，完成边界2的创建。

图11.3.17 边界2

图11.3.18 定义曲面边线

Step17.创建特征──曲线光顺1。选择下拉菜单命令；选取为要光顺的曲线，在“曲线光滑定义”对话框区域下，选中单选项，单击按钮，完成曲线光顺1的创建。

Step18.创建特征──曲线光顺2。选择下拉菜单命令；选取为要光顺的曲线，在“曲线光滑定义”对话框区域下，选中单选项，单击按钮，完成曲线光顺2的创建。

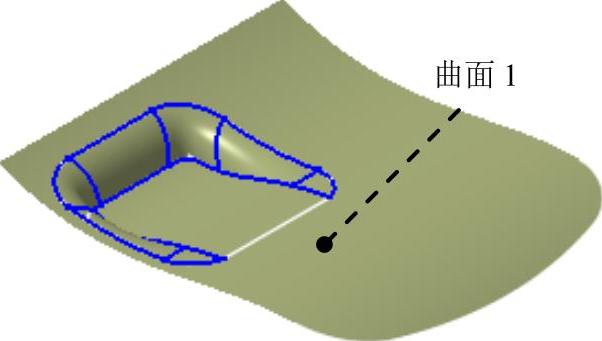

Step19.创建图11.3.19所示的特征──桥接1。选择下拉菜单命令，选取曲线光顺2和曲线光顺1分别为第一曲线和第二曲线，选取图11.3.19所示的曲面1为第一支持面。单击对话框中的选项卡，在下拉列表中选择选项，在下拉列表中选择选项，单击按钮，完成桥接曲面的创建。

Step20.创建接合1。选择下拉菜单命令，在绘图区中选取“分割3”“桥接1”“分割2”作为要接合的元素。单击按钮，完成接合的创建。

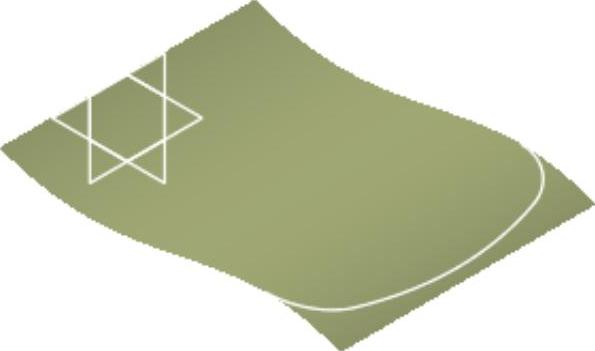

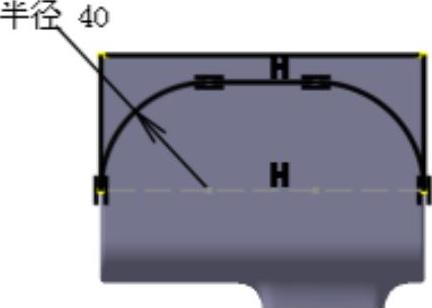

Step21.创建图11.3.20所示的草图6。选择下拉菜单命令；在特征树中选取为参考平面。单击按钮，绘制图11.3.20所示的草图6，单击按钮退出草图环境。

图11.3.19 桥接1

图11.3.20 草图6

Step22.创建图11.3.21所示的零件基础特征──拉伸3。选择命令，系统弹出“拉伸曲面定义”对话框。选取草图6为拉伸轮廓。在对话框的区域的下拉列表中选择选项。在对话框的区域的文本框中输入拉伸高度值30。在对话框的区域的下拉列表中选择选项。在对话框的区域的文本框中输入拉伸高度值5。单击按钮，完成曲面的拉伸。

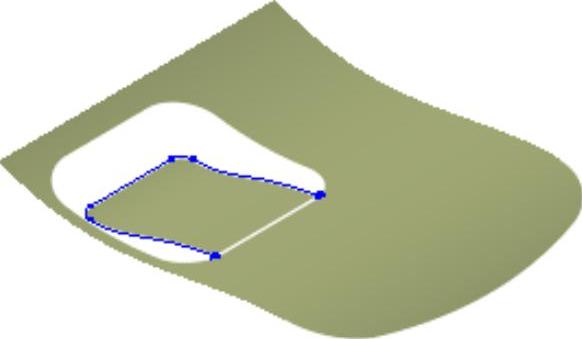

Step23.创建图11.3.22所示的特征──修剪1。选择下拉菜单命令；在对话框中的下拉列表中选择选项，选取接合1和拉伸3为修剪元素，单击按钮，完成曲面的修剪操作。

说明：在选取曲面后，单击“修剪定义”对话框中的、按钮可以改变修剪方向。

图11.3.21 拉伸3

图11.3.22 修剪1

Step24.创建图11.3.23所示的草图7。选择下拉菜单命令；在特征树中选取为参考平面。单击按钮，绘制图11.3.23所示的草图7，单击按钮退出草图环境。

Step25.创建图11.3.24所示的特征──项目4。选择下拉菜单命令；在对话框的下拉列表中选择选项；选取草图7为投影对象，选取修剪1为支持面；在文本框处右击，选择x部件选项，选中复选框，单击按钮，完成项目4的创建。

Step26.创建特征──多重提取1。选择下拉菜单命令；在下拉列表中选取选项，选取图11.3.25所示的边线（4条边线）为要提取的元素。单击按钮，完成多重提取1的创建。

图11.3.23 草图7

图11.3.24 项目4

Step27.创建特征──多重提取2。选择下拉菜单命令；在下拉列表中选取选项，选取图11.3.26所示的边线（4条边线）为要提取的元素。单击按钮，完成多重提取2的创建。

图11.3.25 多重提取1

图11.3.26 多重提取2

Step28.创建特征──曲线光顺3。选择下拉菜单命令；选取为要光顺的曲线，在“曲线光滑定义”对话框区域下，选中单选项，单击按钮，完成曲线光顺3的创建。

Step29.创建特征──曲线光顺4。选择下拉菜单命令；选取为要光顺的曲线，在“曲线光滑定义”对话框区域下，选中单选项，单击按钮，完成曲线光顺4的创建。

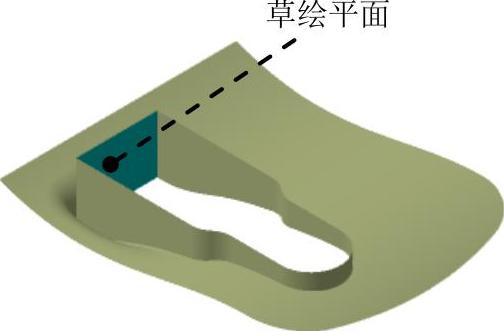

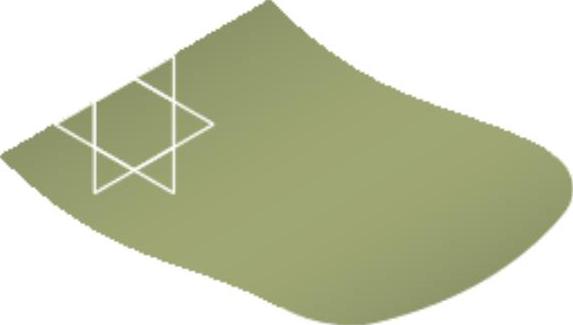

Step30.创建图11.3.27所示的草图8。选择下拉菜单命令；选取图11.3.28所示的面为参考平面。单击按钮，绘制图11.3.27所示的草图8，单击按钮退出草图环境。

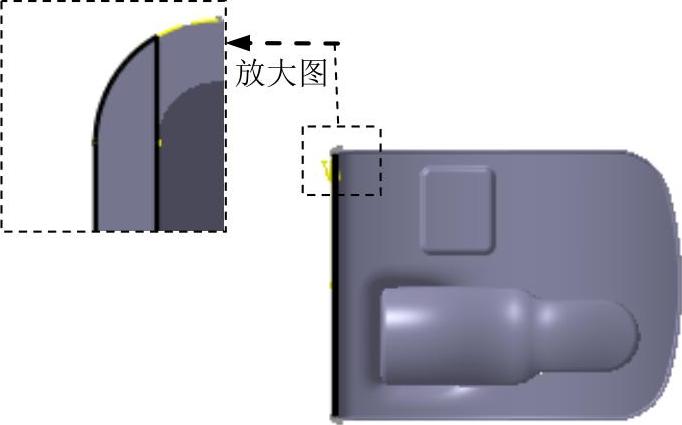

图11.3.27 草图8(https://www.daowen.com)

图11.3.28 参考平面

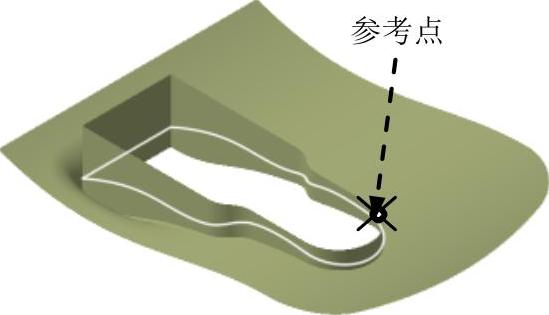

Step31.创建图11.3.29所示的特征──平面1。选择下拉菜单命令；在下拉列表中选取选项；在文本框中右击，选取zx为参考平面；激活文本框，选取图11.3.29所示的曲线光顺3的右端点为参考点；单击按钮，完成平面1的创建。

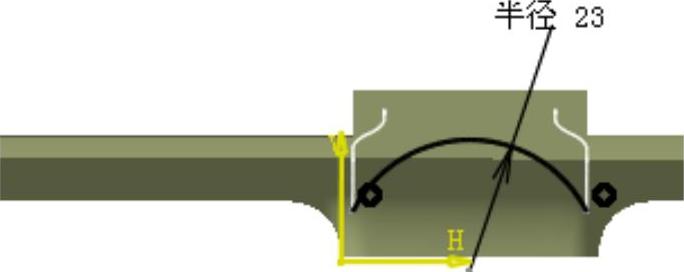

Step32.创建图11.3.30所示的草图9。选择下拉菜单命令；选取图11.3.29所示的平面1为参考平面。单击按钮，绘制图11.3.30所示的草图9，单击按钮退出草图环境。

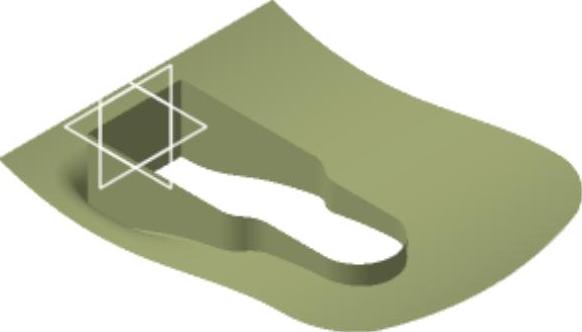

图11.3.29 平面1

图11.3.30 草图9

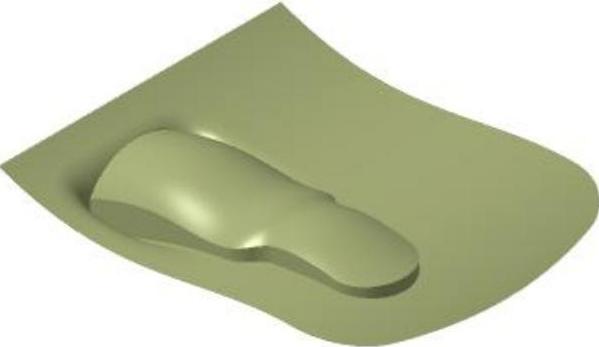

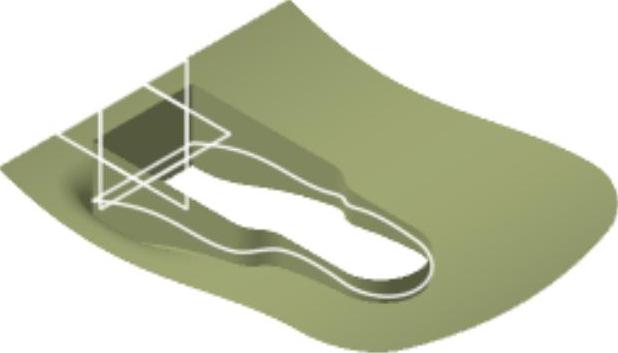

Step33.创建图11.3.31所示的特征──多截面曲面1。选择下拉菜单命令；分别选取草图8和草图9作为截面曲线。单击对话框中的列表框，在特征树中分别选取光顺曲线3和光顺曲线4为引导线。单击按钮，完成多截面曲面1的创建。

Step34.创建图11.3.32所示的特征──外插延伸1。选择下拉菜单命令，在图形区域选取草图9为边界，选取多截面曲面1为外插延伸的对象，在区域下拉列表中选择,输入长度值为20.0。单击按钮，完成外插延伸1的创建。

图11.3.31 多截面曲面1

图11.3.32 外插延伸1

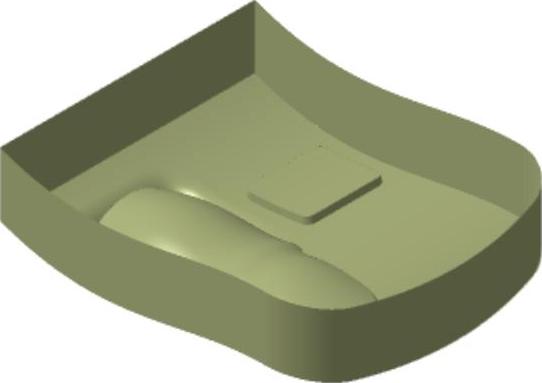

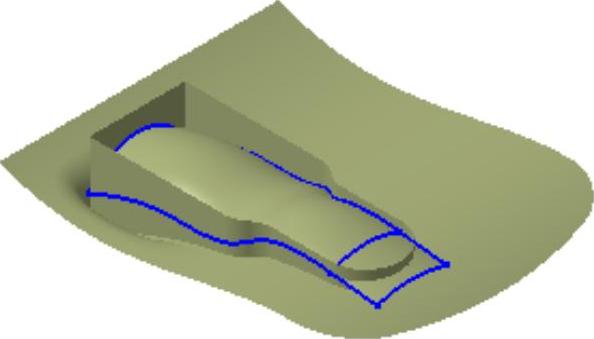

Step35.创建图11.3.33所示的特征──修剪2。选择下拉菜单命令；在对话框中的下拉列表中选择选项，选取外插延伸1和修剪1为修剪元素，单击按钮，完成曲面的修剪操作。

说明：在选取曲面后，单击“修剪定义”对话框中的、按钮可以改变修剪方向。

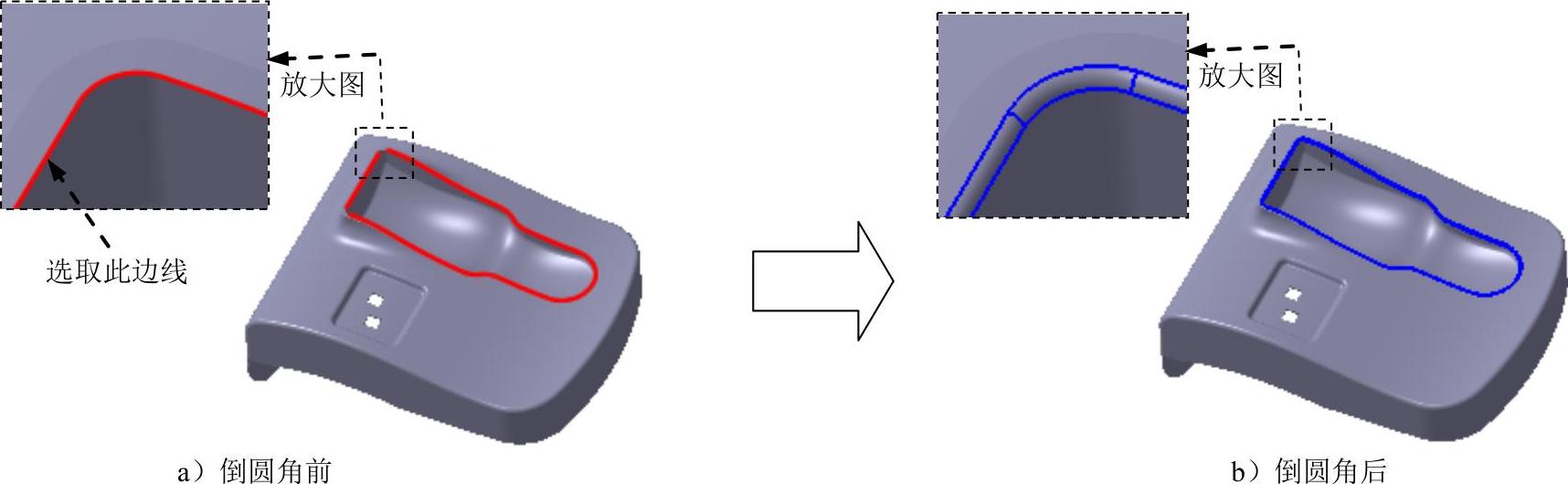

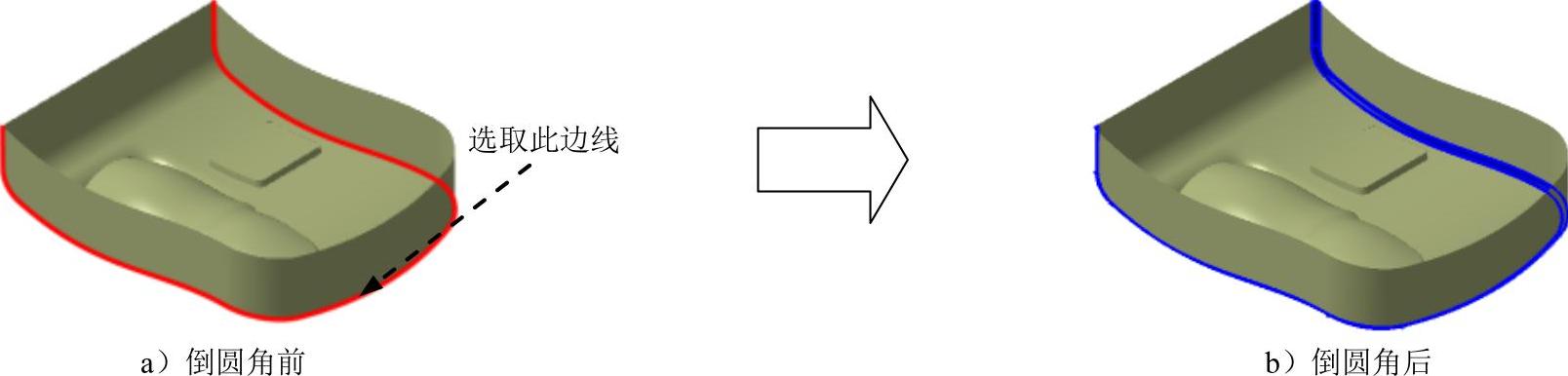

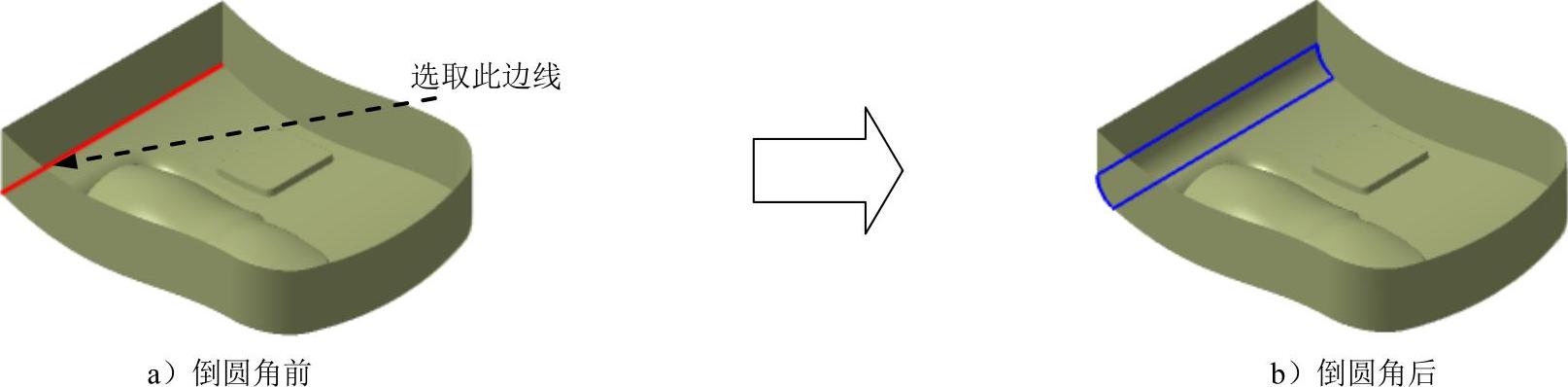

Step36.创建特征──倒圆角1。选取图11.3.34所示的边线为倒圆角的对象，倒圆角半径为2.5。

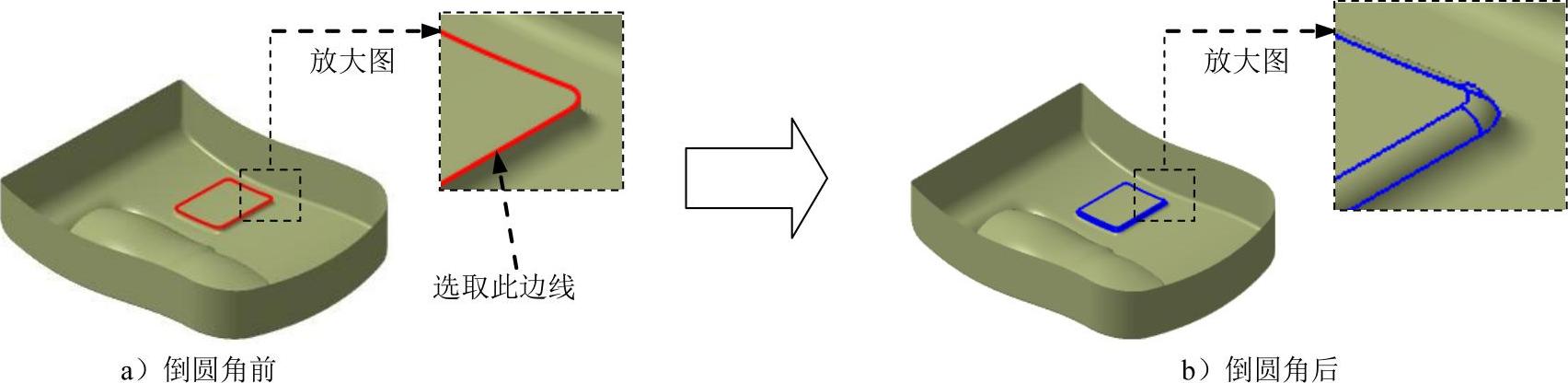

Step37.创建特征──倒圆角2。选取图11.3.35所示的边线为倒圆角的对象，倒圆角半径为2.5。

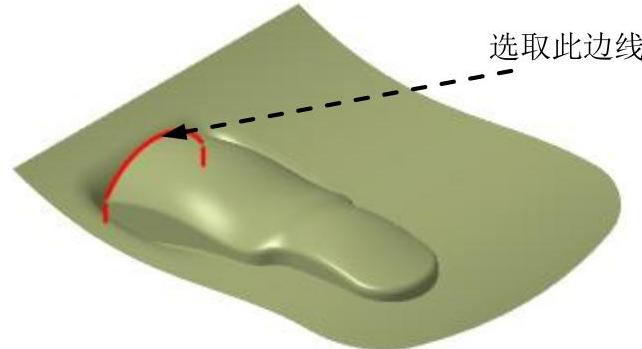

Step38.创建提取1。选择下拉菜单命令，在对话框的下拉列表中选择选项。在图像区中选取图11.3.36所示的面为要提取的元素。单击按钮，完成曲面的提取。

图11.3.33 修剪2

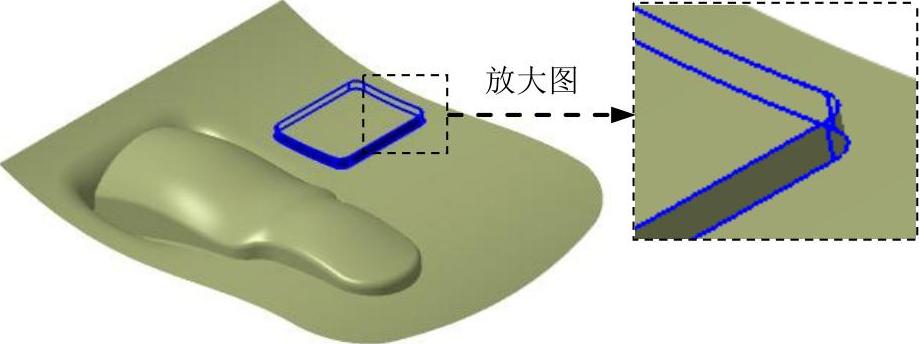

图11.3.34 倒圆角1

图11.3.35 倒圆角2

图11.3.36 提取1

Step39.创建图11.3.37所示的特征──偏移1。选择下拉菜单命令；选取提取作为偏移曲面，在对话框后的文本框中输入值3.0，并单击按钮，单击按钮，完成偏移曲面的创建。

图11.3.37 偏移1

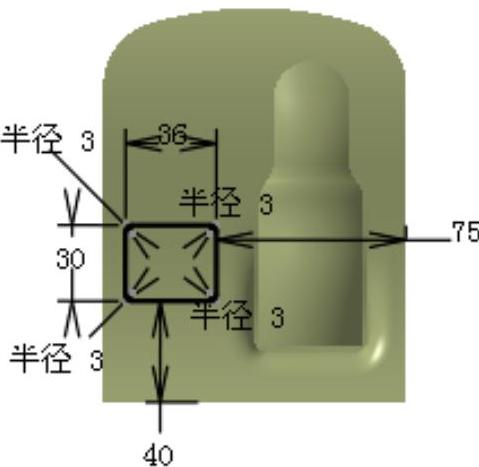

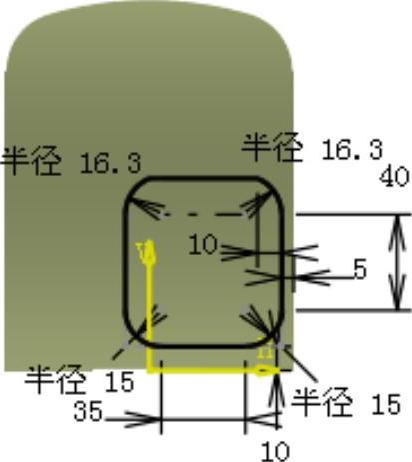

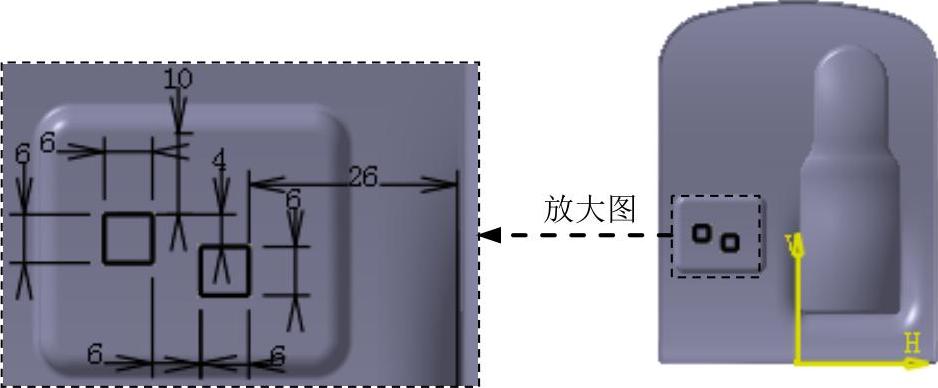

Step40.创建图11.3.38所示的草图10。选择下拉菜单命令；在特征树中选取为参考平面。单击按钮，绘制图11.3.38所示的草图10，单击按钮退出草图环境。

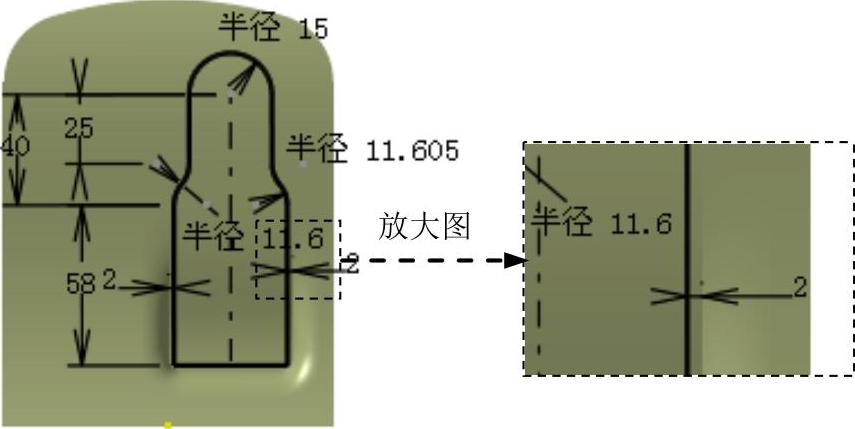

图11.3.38 草图10

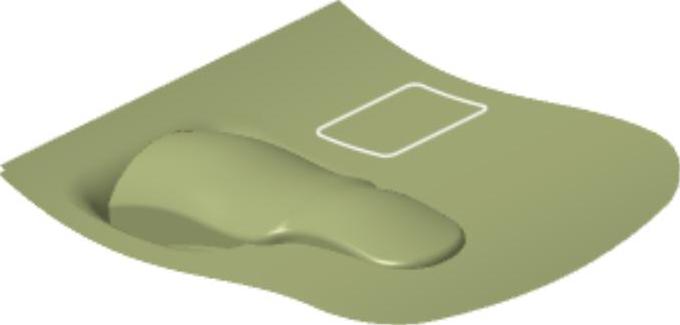

Step41.创建图11.3.39所示的特征──项目5。选择下拉菜单命令；在对话框的下拉列表中选择选项；选取草图10为投影对象，选取偏移1为支持面；在文本框处右击，选择z部件选项，选中复选框，单击按钮，完成项目5的创建。

Step42.创建图11.3.40所示的特征──分割4。选择下拉菜单命令；选取偏移1为要切除的元素，选取项目5为切除元素（可以通过按钮调整分割方向），单击按钮，完成分割4的创建。

图11.3.39 项目5

图11.3.40 分割4

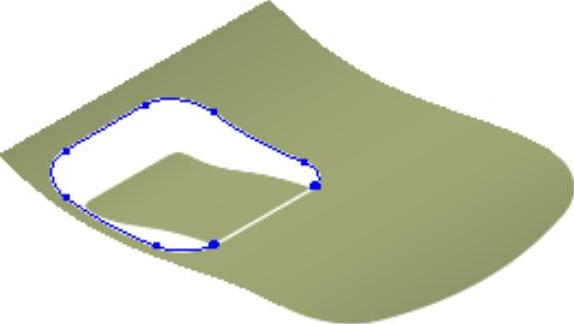

Step43.创建图11.3.41所示的特征──拔模凹面1。选择下拉菜单命令；选取分割4为坐落曲面，选取倒圆角2为基元素，采用默认的拔模方向。输入拔模斜度值为5.0。单击按钮，完成拔模凹面1的创建。

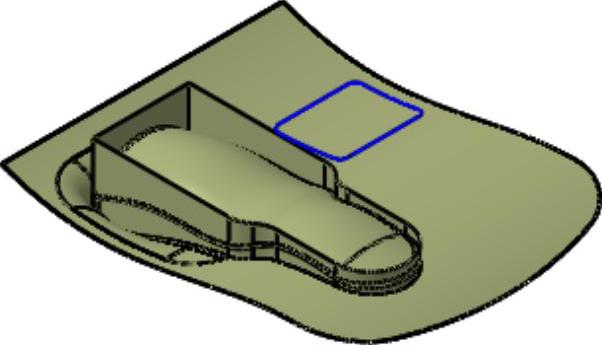

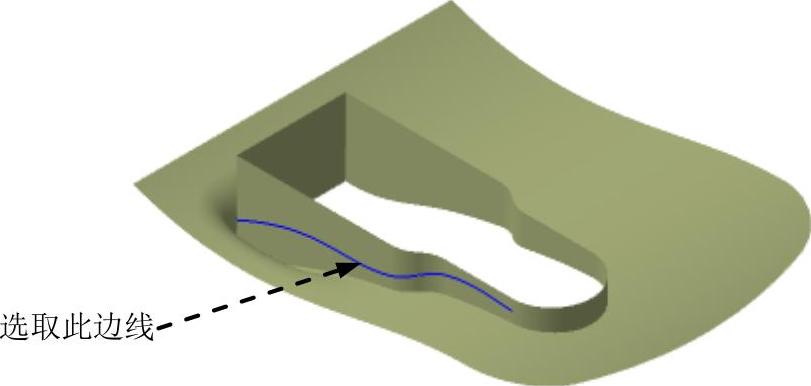

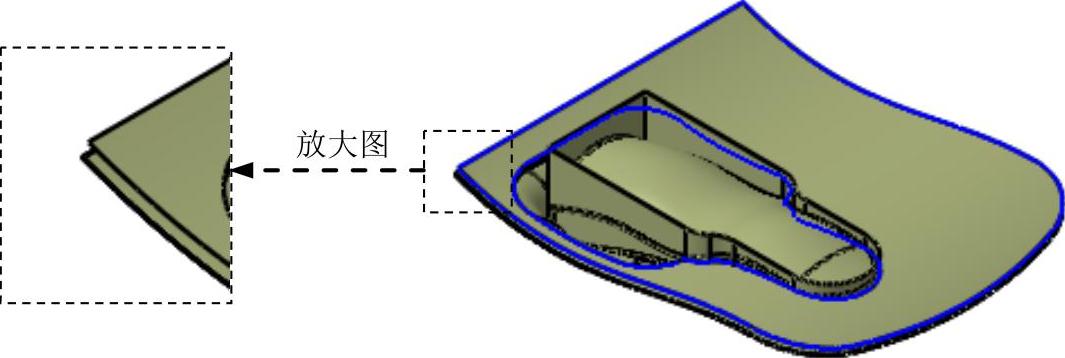

Step44.创建图11.3.42所示的边界3。选择下拉菜单命令；在后的文本框中选择选项。选取图11.3.42所示的边线。单击按钮，完成边界3的创建。

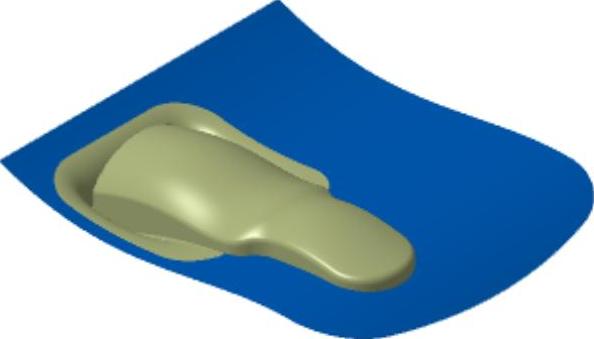

图11.3.41 拔模凹面1

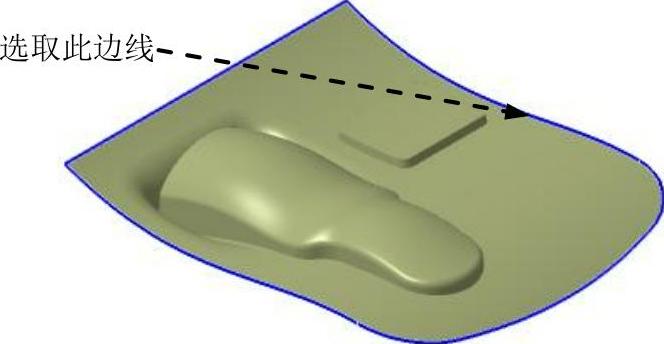

图11.3.42 边界3

Step45.创建图11.3.43所示的拉伸曲面──拉伸4。选择命令，系统弹出“拉伸曲面定义”对话框。选取边界3为拉伸轮廓。选取Z部件为方向参考，在对话框的区域的下拉列表中选择选项。在对话框的区域的文本框中输入拉伸高度值30。在对话框的区域的下拉列表中选择选项。在对话框的区域的文本框中输入拉伸高度值0。单击按钮，完成曲面的拉伸。
