3.1.1  绘制直线

“直线”命令是进行二维绘图时最常用的命令之一，指定两点分别作为起点和终点即可绘制一条直线，并可以创建一系列连续的直线段，每条线段都是可以单独进行编辑的直线对象。要绘制直线，则在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮，或者从菜单栏中选择“绘图”|“直线”命令，或者在命令窗口的“输入命令”提示下输入“LINE”并按<Enter>键，接着根据命令行提示进行相关操作，即可绘制直线。请看以下操作范例。

命令：LINE↙

指定第一个点：50，50↙

指定下一点或[放弃（U）]：120，50↙

指定下一点或[放弃（U）]：@70<120↙

指定下一点或[闭合（C）/放弃（U）]：C↙

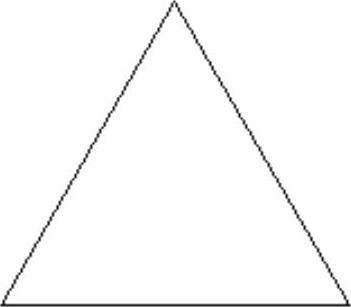

图3-1 使用直线工具完成绘制的图形

完成绘制的连续直线段如图3-1所示。在该绘制范例中，最后的操作是在“指定下一点或[闭合（C）/放弃（U）]：”提示下输入“C”并按<Enter>键来确定选择“闭合”选项，从而以第一条线段的起始点作为最后一条线段的端点，形成一个闭合的线段环。只有使用直线工具连续绘制两条或两条以上的线段之后，才可以使用此“闭合”选项。
