3.4  绘制矩形

在AutoCAD 2016中，可以通过指定矩形参数创建矩形多段线。在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮，则命令行将出现“指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：”的提示选项，下面简要地介绍这些提示选项。

●“指定第一个角点”：指定矩形的一个角点，接着可以指定矩形的另一个角点以创建矩形。在指定矩形的一个角点后，还可以采用“面积”“标注”或“旋转”方式来完成矩形。

●“倒角”：设定矩形的倒角距离。

●“标高”：指定矩形的标高。

●“圆角”：指定矩形的圆角半径。

●“厚度”：指定矩形的厚度，完成的将是一个长方体模型。

●“宽度”：为要绘制的矩形指定多段线的宽度。

下面以表格形式介绍创建矩形的几个典型实例，每个实例涉及不同的矩形创建方法，如表3-1所示。

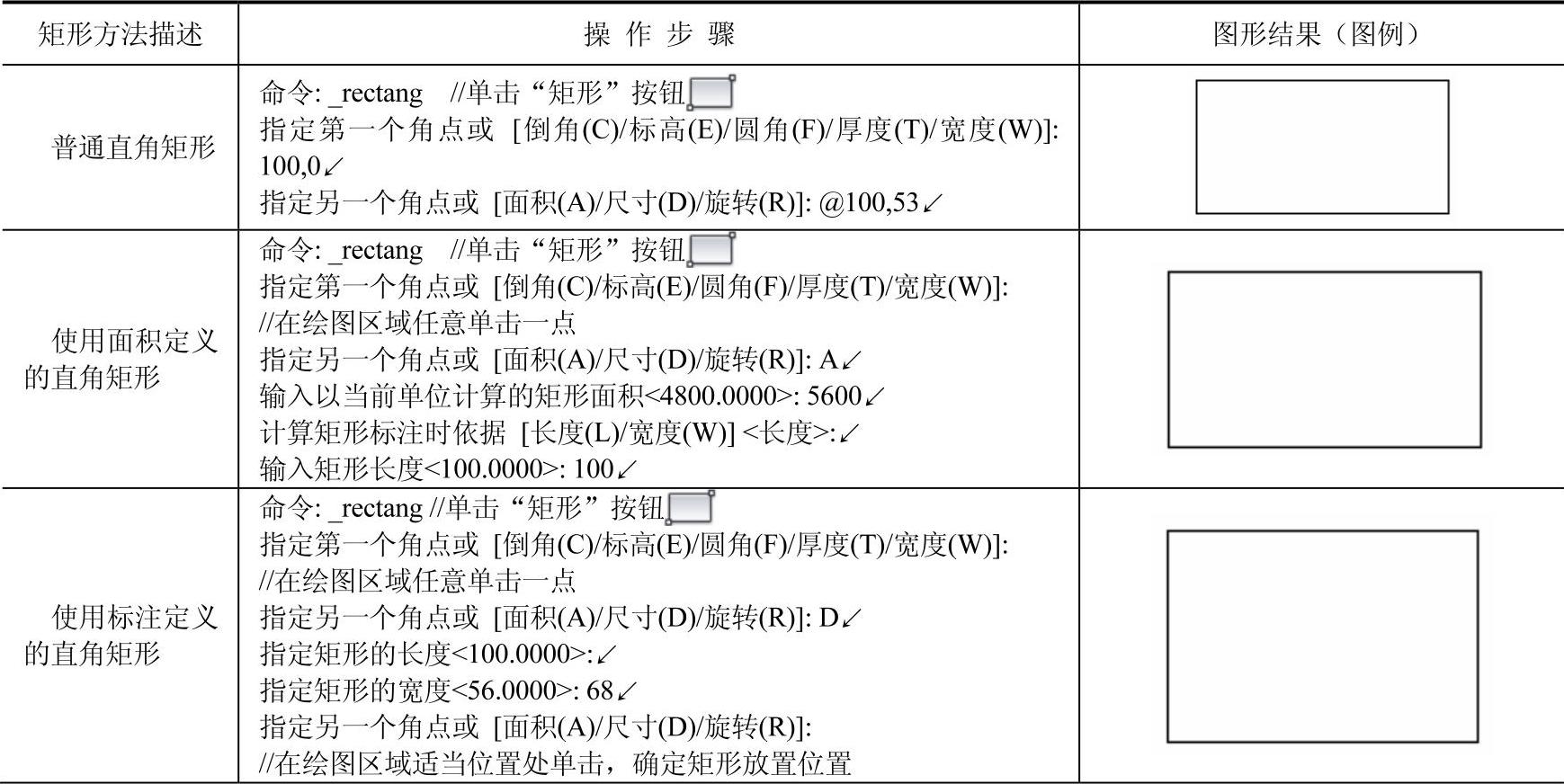

表3-1 创建矩形的几个典型实例

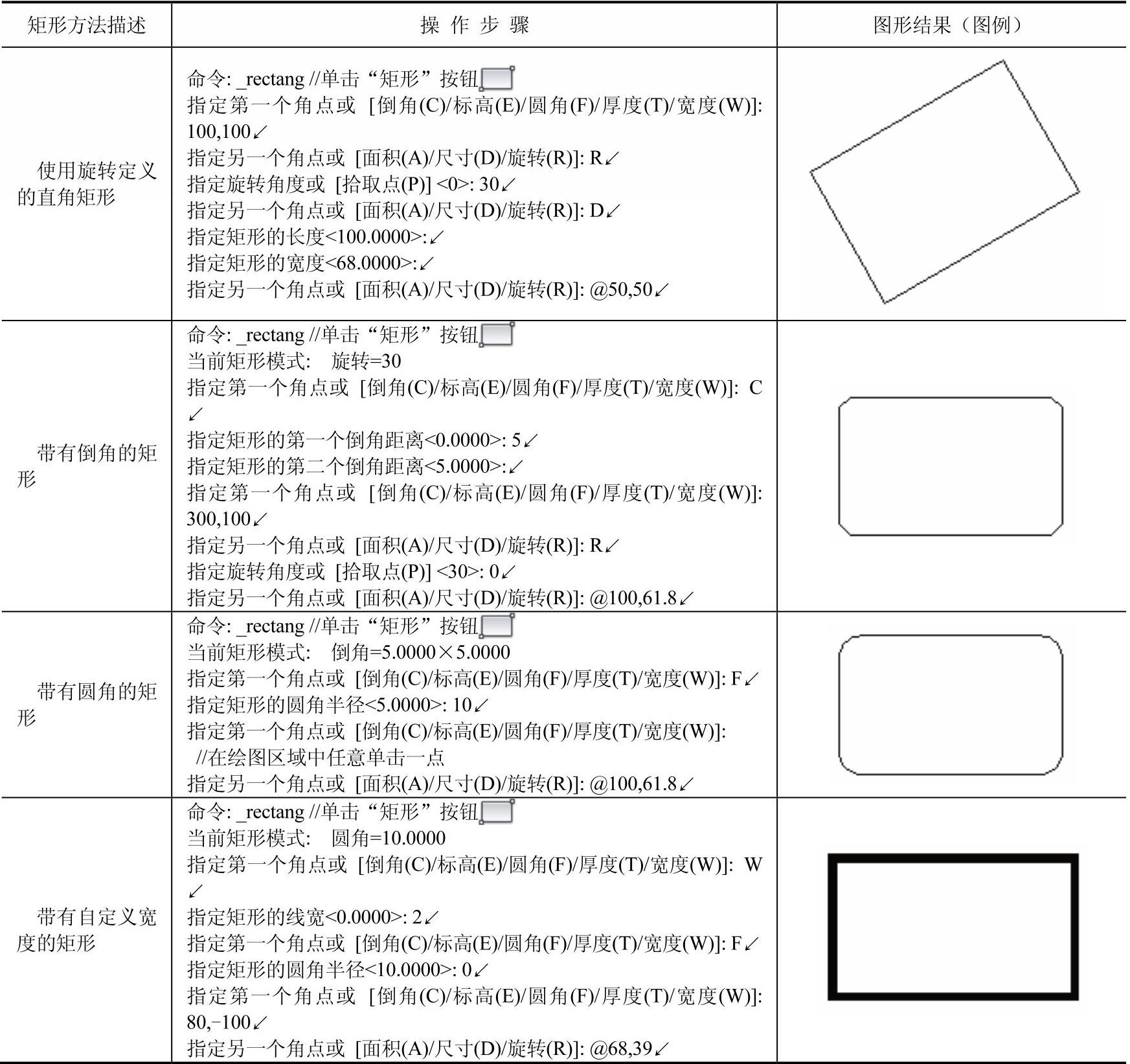

（续）
