3.6 绘制二维多段线
二维多段线是由直线段和圆弧组成的单个对象，它是作为单个平面对象创建的相互连接的线段序列。在创建多段线的过程中，可以根据需要在“直线”绘制状态和“圆弧”绘制状态之间切换，还可以为多段线设置线宽，多段线的每段线段从起点到终点可以有不同的线宽。合理有效地利用好“多段线”命令，可以将多步绘图操作（主要针对由直线和圆弧的连续线段组合）简化为一步操作，且操作简单，从而大幅提高绘图效率。
下面介绍两个绘制二维多段线的典型范例。首先看第一个范例的操作步骤，该范例涉及直线和圆弧的切换操作。
打开AutoCAD 2016后，新建一个使用“acadiso.dwt”默认图形样板的文件。
在功能区“默认”选项卡的“绘图”面板中单击“多段线”按钮
，或者在命令窗口中输入“PLINE”并按<Enter>键，接着根据命令行提示进行以下操作。
命令：_pline
指定起点：0，0↙
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：60＜0↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@10＜90↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@25＜0↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A↙
指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：@25＜90↙
指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：L↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@85＜180↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A↙
指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：CL↙

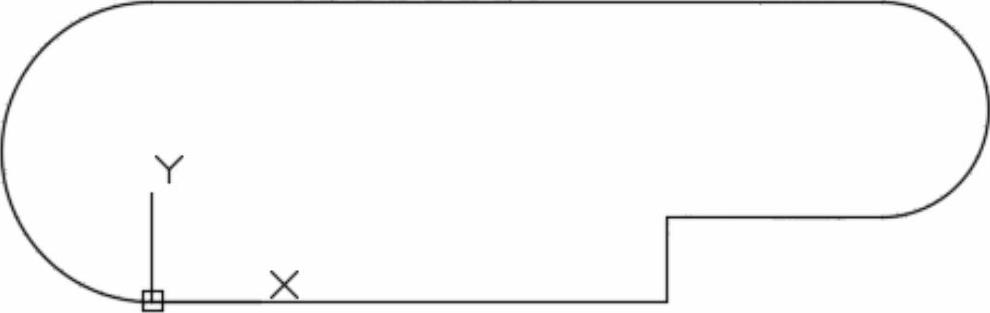

绘制的闭合多段线如图3-18所示。
图3-18 绘制闭合多段线
在命令行中输入“SAVE”并按<Enter>键，将图形保存为“绘制二维多段线即学即练完成效果.dwg”。
再看第二个绘制二维多段线的操作范例，在该范例中主要涉及不同的线宽设置。
打开AutoCAD2016后，新建一个使用“acadiso.dwt”默认图形样板的文件。
在功能区“默认”选项卡的“绘图”面板中单击“多段线”按钮
，或者在命令窗口中输入“PLINE”并按<Enter>键，接着根据命令行提示进行以下操作。
命令：PLINE
指定起点：100，0↙
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W↙
指定起点宽度<0.0000>：↙
指定端点宽度<0.0000>：10↙
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@0，12.5↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W↙
指定起点宽度<10.0000>：5↙
指定端点宽度<5.0000>：↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@0，10↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W↙
指定起点宽度<5.0000>：↙
指定端点宽度<5.0000>：0↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A↙
指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：@35＜180↙
指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：↙

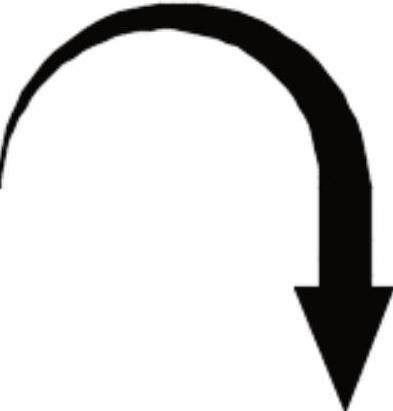

完成绘制的箭头图形效果如图3-19所示。
在当前命令行中输入“SAVE”并按<Enter>键，将图形保存为“绘制二维多段线即学即练2完成效果.dwg”。
图3-19 箭头图形效果
