3.14  区域覆盖

区域覆盖对象是一块多边形区域，它可以使用当前背景色屏蔽底层的对象。区域覆盖区域是由区域覆盖边框定义的，用户可以打开此边框来进行编辑，也可以关闭此边框来进行打印操作。

要遮罩绘图区域，则在功能区“默认”选项卡的“绘图”面板中单击“区域覆盖”按钮，或者在“注释”选项卡的“标记”面板中单击“区域覆盖”按钮，接着在定义被屏蔽区域周边的点序列中指定点，也可以从“指定第一点或[边框（F）/多段线（P）]<多段线>：”提示选项中选择“多段线（P）”选项并单击要使用的现有多段线（该多段线必须闭合，仅包含线段且宽度为零），最后按<Enter>键结束命令。创建区域覆盖的典型示例如图3-57所示。

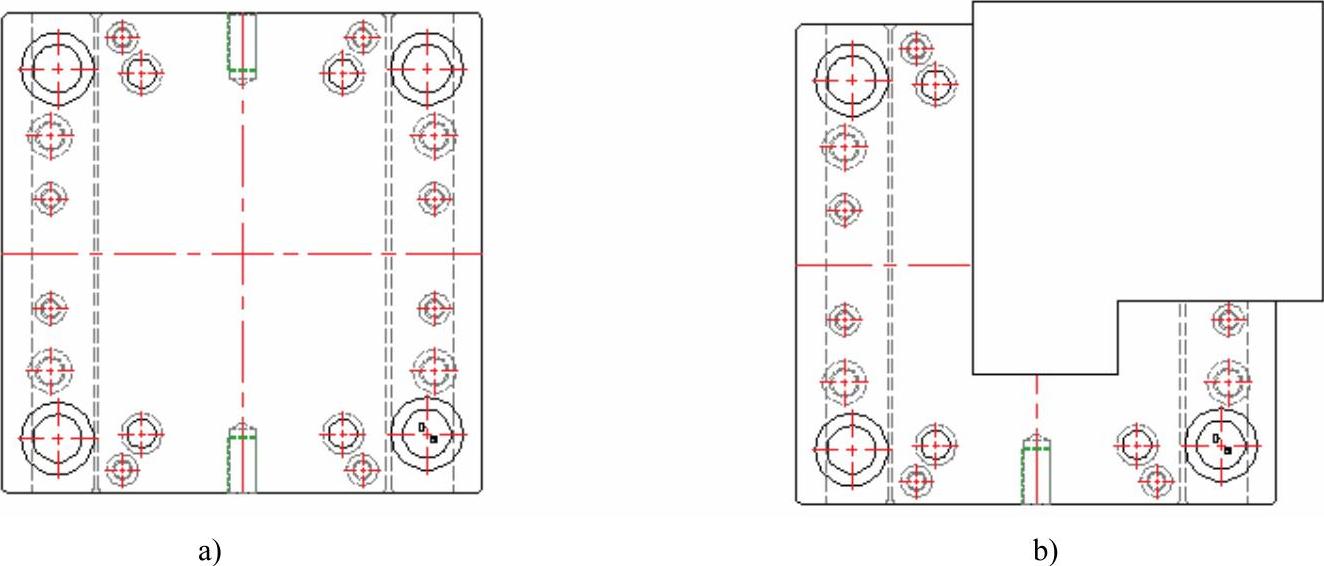

图3-57 创建区域覆盖对象示例

a）原图 b）在原图上创建一个区域覆盖对象

如果要切换区域覆盖边框，则在功能区“默认”选项卡的“绘图”面板中单击“区域覆盖”按钮，或者在“注释”选项卡的“标记”面板中单击“区域覆盖”按钮，接着在“指定第一点或[边框（F）/多段线（P）]<多段线>：”提示下选择“边框（F）”，然后指定“开”“关”或“显示但不打印”。
