4.9.2  延伸

使用“延伸”按钮（对应命令为EXTEMD）可扩展对象以与其他对象的边相接。延伸操作与修剪操作类似，在执行EXTEND命令后，可以先选择边界，接着按<Enter>键，再选择要延伸的对象。如果要将所有对象用作边界，那么可在首次出现“选择对象”提示时直接按<Enter>键。

下面介绍延伸操作的典型范例。

在“快速访问”工具栏中单击“打开”按钮，选择“延伸即学即练.dwg”图形文件并打开，文件中的原始图形如图4-50所示。

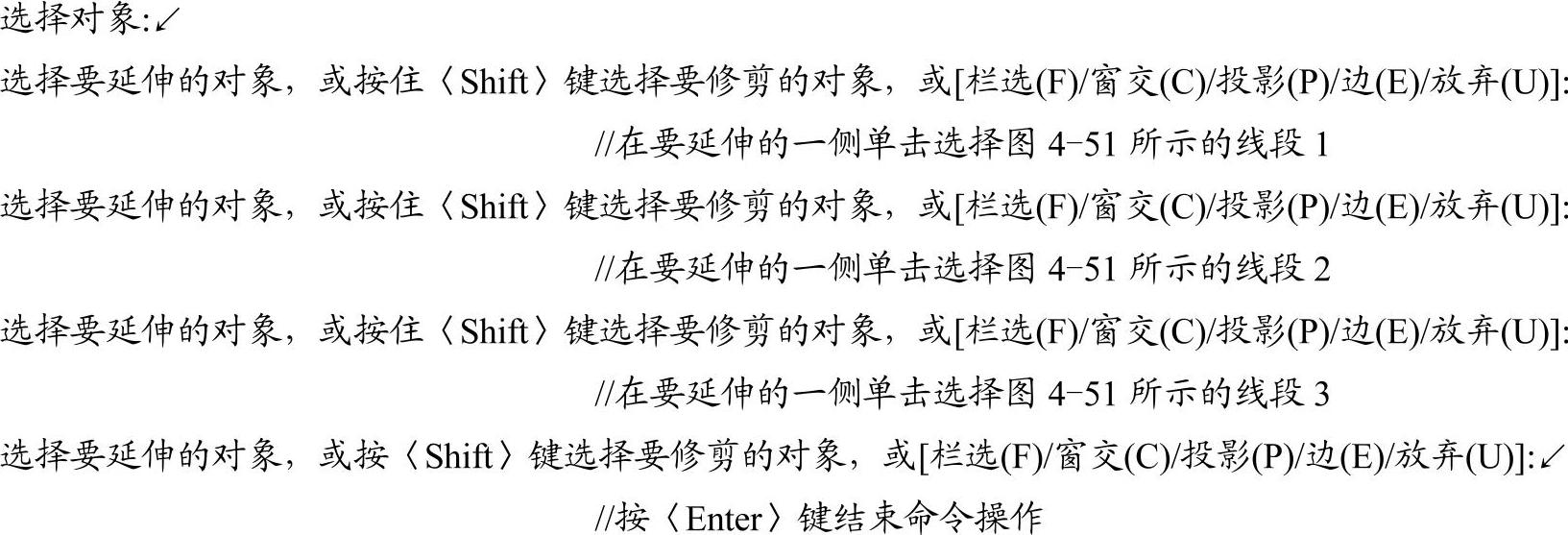

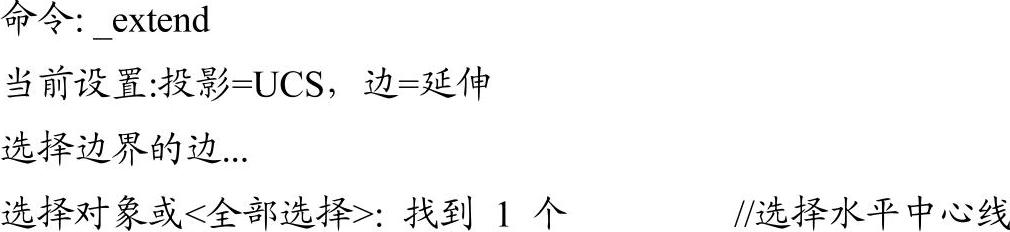

在功能区“默认”选项卡的“修改”面板中单击“延伸”按钮，接着根据命令行提示进行以下操作。

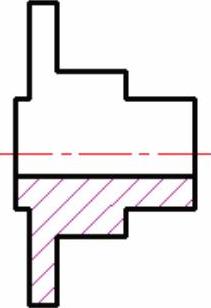

图4-50 原始图形

(https://www.daowen.com)

完成延伸操作得到的图形结果如图4-52所示。

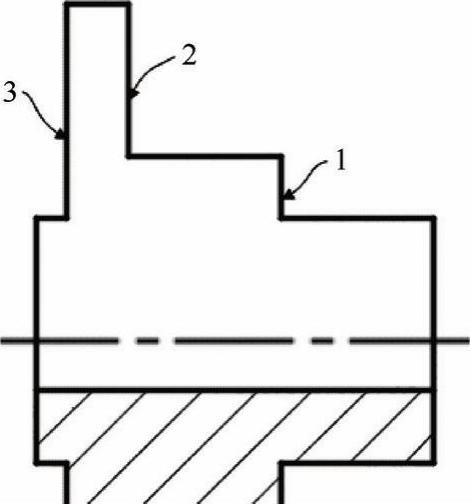

图4-51 选择要延伸的线段示意

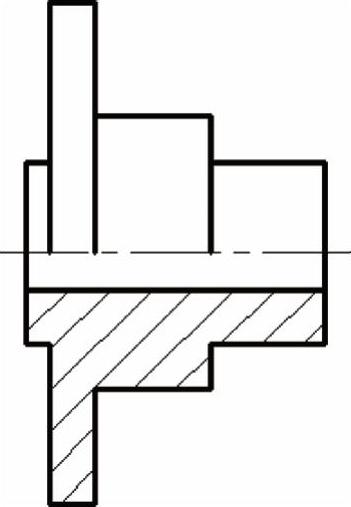

图4-52 完成延伸操作的图形结果
