7.2  单行文字

7.2 单行文字

单行文字的最大优点是每行文字均是一个独立的对象,用户可以对每行文字进行编辑处理。创建单行文字的工具是“单行文字”按钮978-7-111-50478-8-Chapter07-18.jpg(对应的英文命令为TEXT),单击此按钮可创建一行或多行文字,通过按<Enter>键结束每一行文字,每行文字都是独立的对象。在创建单行文字时,可以指定文字样式并设置对齐方式,其中文字样式设定文字对象的默认特征,而对齐方式决定字符的哪一部分与插入点对齐。

在实际设计工作中,如果要输入简短的注释和标签,那么通常使用单行文字。创建单行文字的操作步骤如下。

978-7-111-50478-8-Chapter07-19.jpg在功能区“默认”选项卡的“注释”面板中单击“单行文字”按钮978-7-111-50478-8-Chapter07-20.jpg,或者在功能区的“注释”选项卡的“文字”面板中单击“单行文字”按钮978-7-111-50478-8-Chapter07-21.jpg,命令行提示如图7-6所示。


图7-6 执行“TEXT”命令时的命令行提示

978-7-111-50478-8-Chapter07-23.jpg如果不接受默认的文字样式,那么在提示选项中选择“样式(S)”,接着在“输入样式名或[?]<当前文字样式>:”提示下指定新的样式名并按<Enter>键。如果要更改默认的对齐方式,那么在提示选项中选择“对正(J)”,接着在“输入选项[左(L)/居中(C)/右(R)/对齐(A)/中间(M)/布满(F)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]:”提示下选择所需的一个对齐选项。

978-7-111-50478-8-Chapter07-24.jpg指定第一个字符的插入点等。如果直接按<Enter>键,则AutoCAD程序将使用之前创建的文字对象定位新的文字。

978-7-111-50478-8-Chapter07-25.jpg指定文字旋转角度。如果文字高度在当前文字样式中设定为0,那么在指定文字旋转角度之前还需要指定文字高度。

978-7-111-50478-8-Chapter07-26.jpg输入文字。在每一行结尾按<Enter>键。如果输入一行文字后使用鼠标光标在图形窗口中指定另一点,则可以在该点处输入一行文字。每次按<Enter>键或指定点时,都会创建新的文字对象

978-7-111-50478-8-Chapter07-27.jpg在空行处按<Enter>键结束命令。

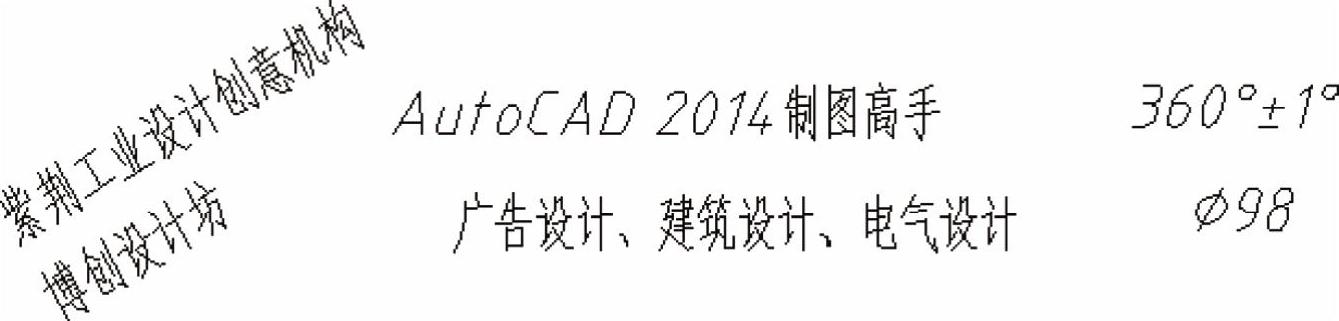

图7-7所示的6行文字均是单行文字对象,而这些单行文字对象所使用的当前文字样式是按照本章7.1节介绍的方法步骤来建立的。用户可以自己练习创建这些单行文字对象。在输入单行文字时,可以使用特定的代码组合来输入某些特殊的符号,例如输入“%%D”表示输入角度符号“°”,输入“%%C”表示输入直径符号“978-7-111-50478-8-Chapter07-28.jpg”,输入“%%P”则表示输入正负号“±”。


图7-7 单行文字示例
