9.5 插入块

插入块的方法实际上与插入单独的图形文件的方法相同,需要分别指定插入点、比例和旋转角度等。插入操作既可以插入图形文件中的块,也可以插入写块。

插入块的一般方法步骤如下。

978-7-111-50478-8-Chapter09-91.jpg在功能区“插入”选项卡的“块”面板中单击“插入”按钮978-7-111-50478-8-Chapter09-92.jpg,或者在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-50478-8-Chapter09-93.jpg,接着从打开的下拉菜单中选择“更多选项”,系统弹出“插入”对话框,如图9-27所示。

978-7-111-50478-8-Chapter09-94.jpg在“插入”对话框的“名称”下拉列表框中选择要插入块的名称,或者单击“浏览”按钮,利用弹出的对话框来选择要插入的写块或图形文件。

978-7-111-50478-8-Chapter09-95.jpg分别指定插入点、比例和旋转角度。如果在相应的选项组中勾选“在屏幕上指定”复选框,则需要在关闭对话框后使用定点设备(如鼠标)去指定相应的参数,否则在相应的选项组中输入相应的参数值。

978-7-111-50478-8-Chapter09-96.jpg如果在“插入”对话框中勾选“分解”复选框,则会将块分解并插入该块的各个部分。注意:勾选“分解”复选框时,只可以指定统一的比例因子。在大多数情况下,取消勾选“分解”复选框。

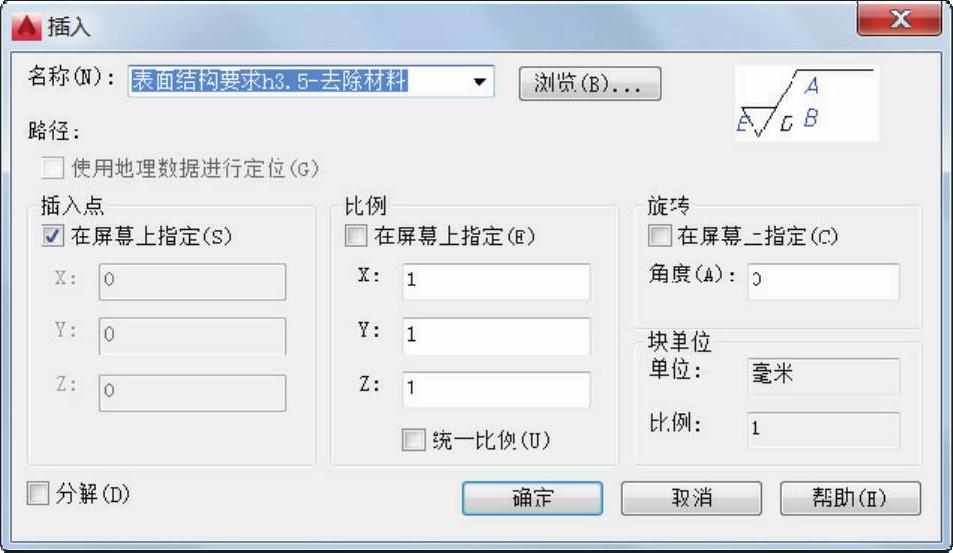

图9-27 “插入”对话框

978-7-111-50478-8-Chapter09-98.jpg单击“确定”按钮以完成插入块的操作。对于需要在屏幕上指定的参数而言,还需要根据命令行的提示进行相关的操作。

在AutoCAD 2016中,用户也可以在单击“插入”按钮978-7-111-50478-8-Chapter09-99.jpg后从打开的下拉菜单中直接选择要插入的块,接着根据命令行提示指定插入点等,即可快速地完成插入块的操作。

下面介绍在图框线图形中插入标题栏块的一个典型操作示例。

978-7-111-50478-8-Chapter09-100.jpg打开“插入块即学即练.dwg”文件,该文件中已有的A3图框线图形如图9-28所示。

978-7-111-50478-8-Chapter09-101.jpg在功能区“插入”选项卡的“块”面板中单击“插入”按钮978-7-111-50478-8-Chapter09-102.jpg,接着从打开的下拉菜单中选择“更多选项”命令,打开“插入”对话框。

978-7-111-50478-8-Chapter09-103.jpg在“插入”对话框中,从“名称”下拉列表框中选择“GB标题栏-ZJ”块名,并在“插入点”选项组中勾选“在屏幕上指定”复选框,而在“比例”选项组和“旋转”选项组均确保取消勾选“在屏幕上指定”复选框,统一比例值为“1”,旋转角度为“0”,取消勾选“分解”复选框,如图9-29所示。

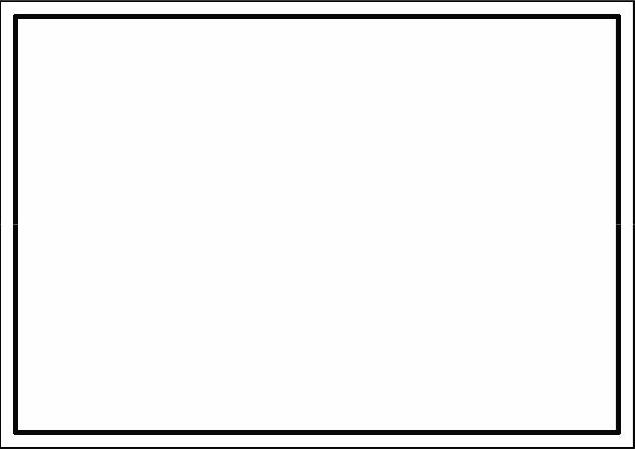

图9-28 已有的A3图框线图形

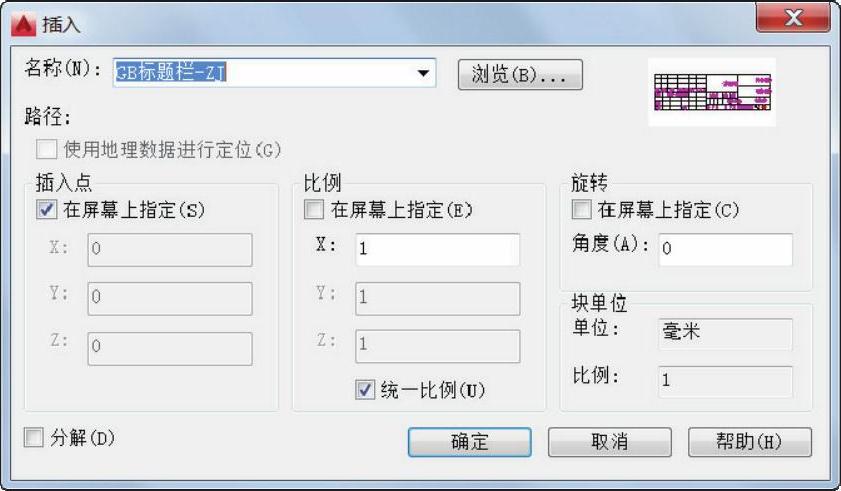

图9-29 在“插入”对话框中设置

978-7-111-50478-8-Chapter09-106.jpg在“插入”对话框中单击“确定”按钮。

978-7-111-50478-8-Chapter09-107.jpg在“指定插入点或[基点(B)/比例(S)/旋转(R)]:”提示下选择图9-30所示的端点作为该块的插入基点。

978-7-111-50478-8-Chapter09-108.jpg系统弹出“编辑属性”对话框,在“输入设计单位名称”提示信息对应的文本框中输入“紫荆创意博创设计坊”,如图9-31所示。


图9-30 指定插入点

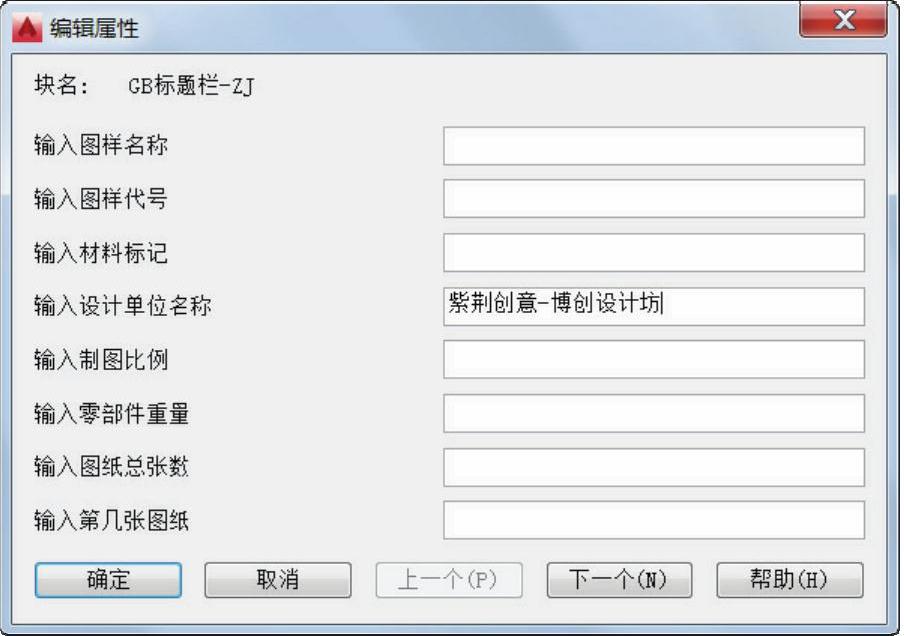

图9-31 编辑属性

978-7-111-50478-8-Chapter09-111.jpg在“编辑属性”对话框中单击“确定”按钮,从而完成插入标题栏块操作,其完成效果如图9-32所示。从结果来看,插入标题栏块时,通过弹出的“编辑属性”对话框只填写了一个属性值。

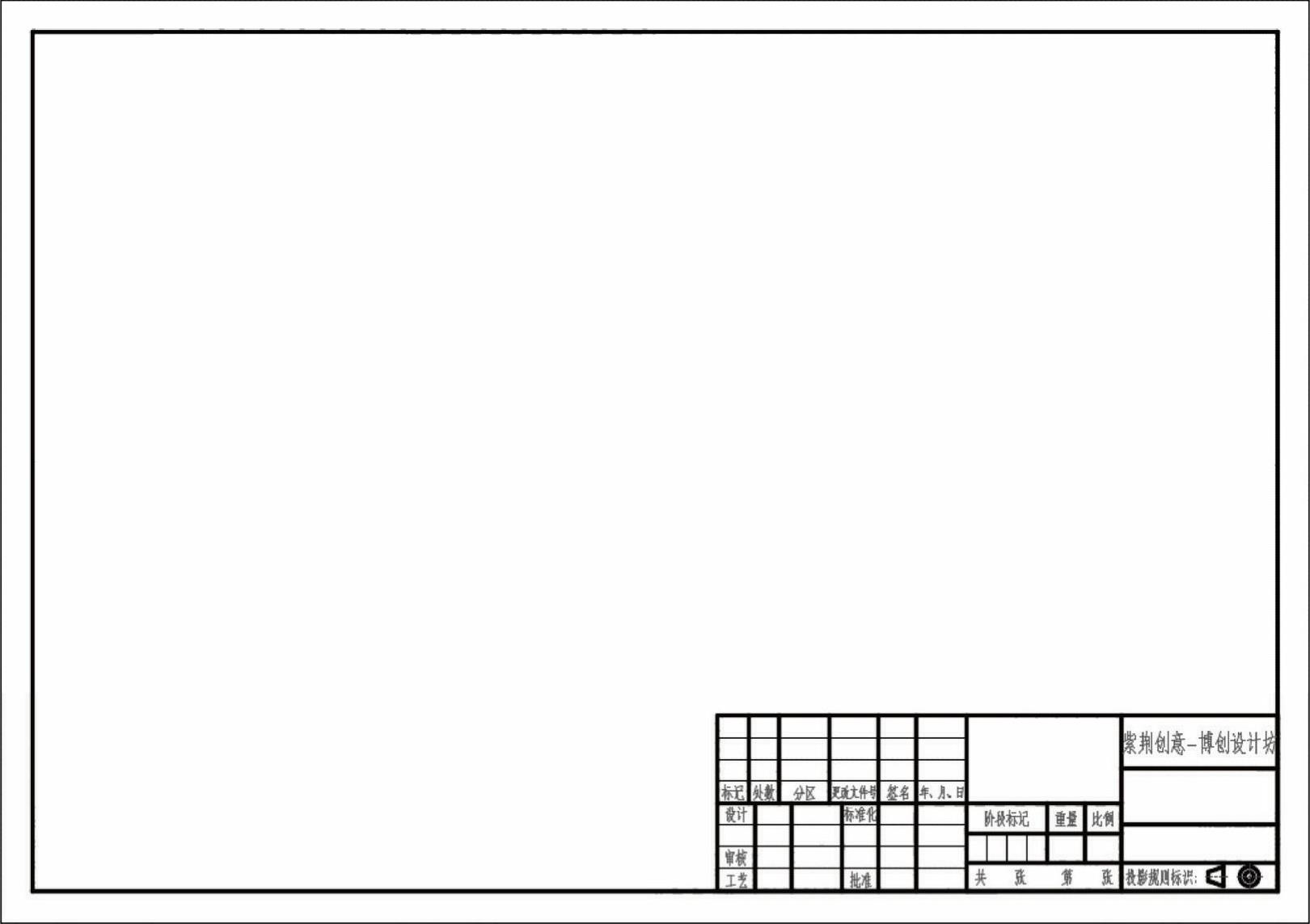

图9-32 插入标题栏块后的效果

用户可以将该完成的A3图框幅面保存为“*.dwt”图形样板文件,这样以后在绘制A3工程图时可以采用该图形样板,而不必重新绘制A3图框幅面(含标题栏)。
