9.8.2  使用设计中心插入块

在功能区“视图”选项卡的“选项板”面板中单击“设计中心”按钮，可以打开或关闭设计中心窗口。打开的设计中心窗口如图9-41所示，通过“文件夹”选项卡中的文件夹列表找到所需的块库文件，接着选择该图形文件下的“块”项目，以在右侧的内容区域中显示该图形文件中所包含的块定义。

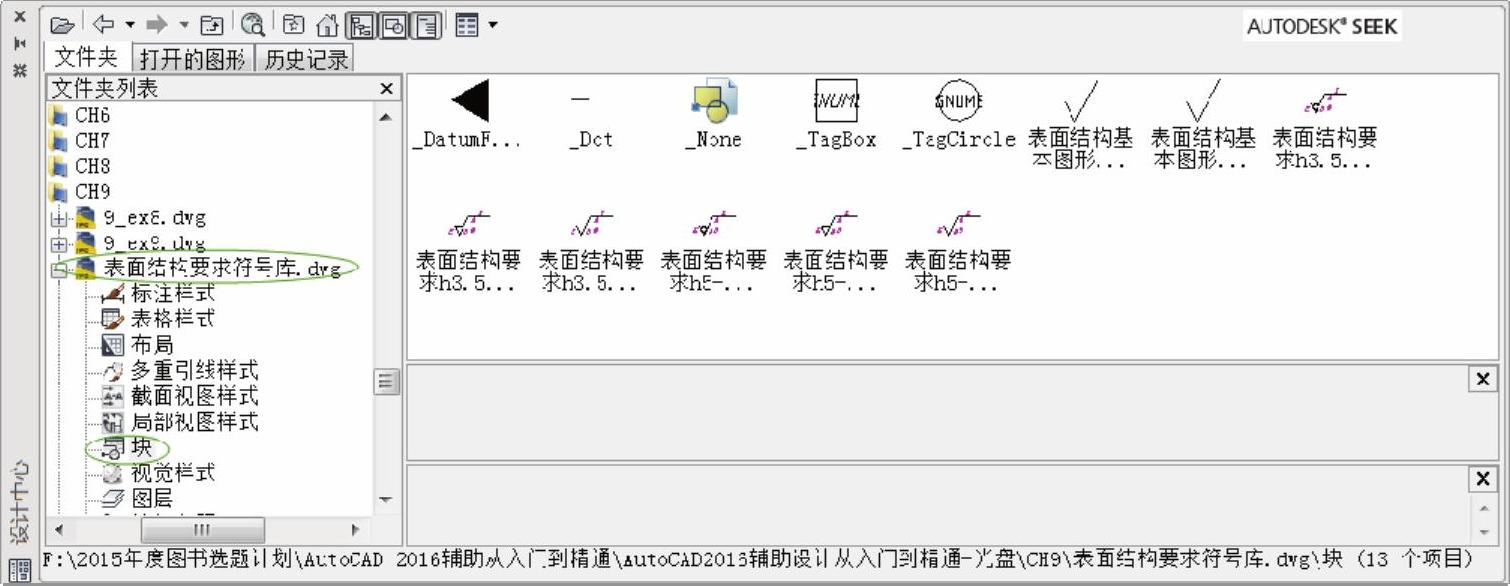

图9-41 设计中心窗口

在内容区域中选择要插入到当前图形中的块定义并右击，如图9-42所示，接着从弹出的快捷菜单中选择“插入块”命令，则打开“插入”对话框，利用此对话框按照前面章节介绍的方法完成在当前图形中插入块的操作。

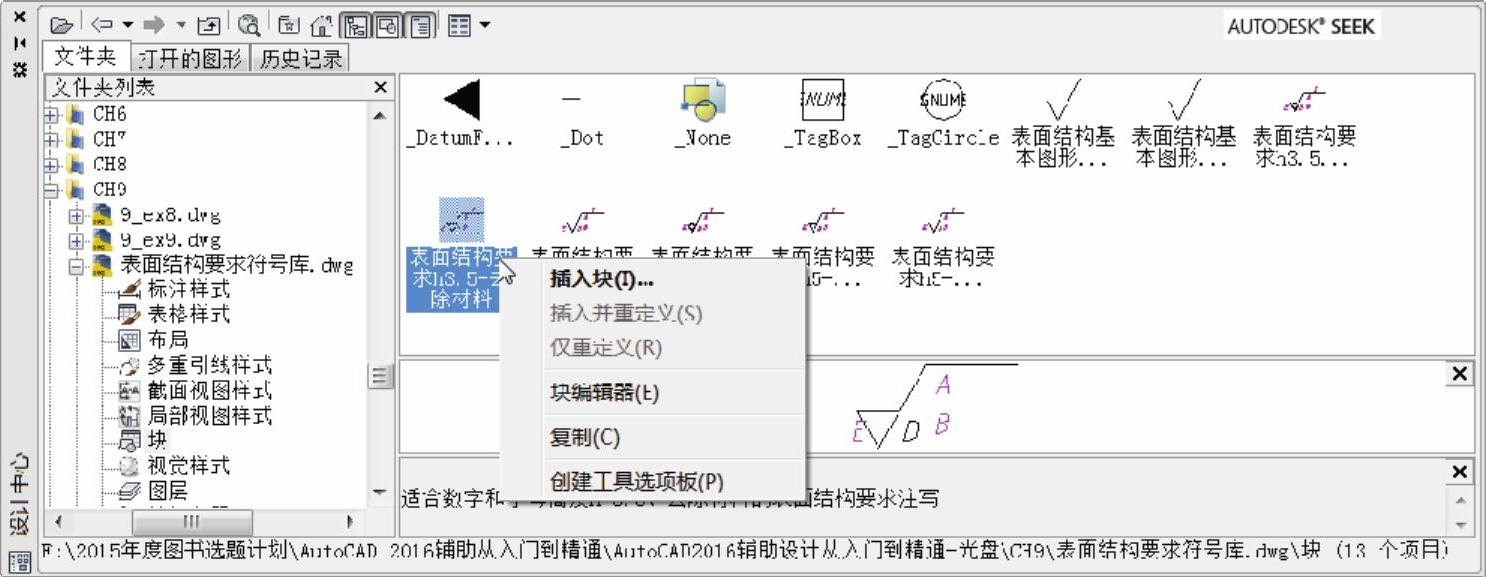

图9-42 在设计中心窗口中右击要插入的块定义

用户也可以在内容区域中按住鼠标左键将所需的块定义拖曳到当前图形中适当的位置处释放，并在弹出的“编辑属性”对话框中输入相关的属性值（如果块定义包含相关属性定义的话），即可快速完成在当前图形中插入块的操作。

使用设计中心，可以通过多种方法从内容区域打开图形，即使用快捷菜单，按住<Ctrl>键的同时拖动图形，或将图形图标拖动至绘图区域的图形区外部的任意位置。图形名将被添加到设计中心记录表中，以便在将来的任务中快速访问。
