电动自行车转把

转把（见图2-18）是电动车的调速部件，一般位于电动自行车的右边，即骑行时右手的方向。电动车转把的转动角度范围为0°～30°。

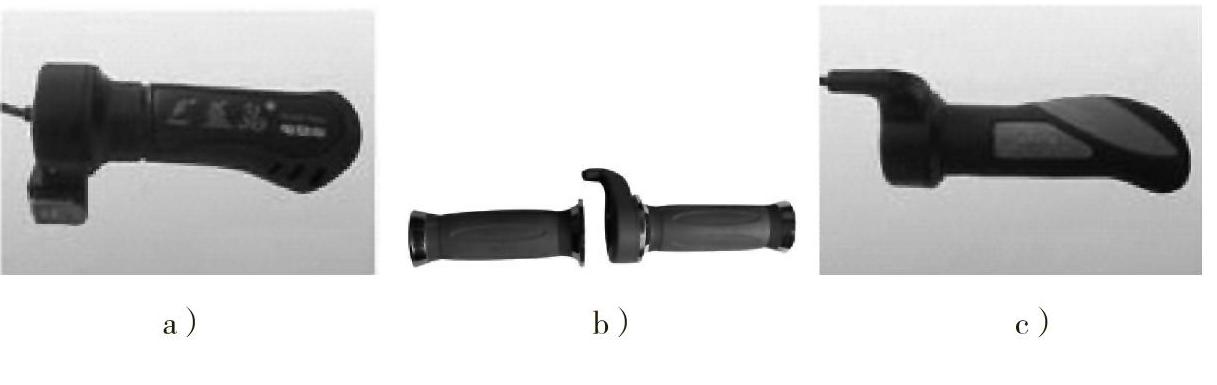

图2-18 各种转把

转把是一种线性调速部件，样式很多，分为直接调速型和间接调速型，但工作原理是一样的，间接调速型已经不多见了。下面介绍的是直接调速型转把，间接调速型和直接调速型可以通用。

需要注意的是，使用调速转把时，要求慢慢旋转，无须用力旋转。

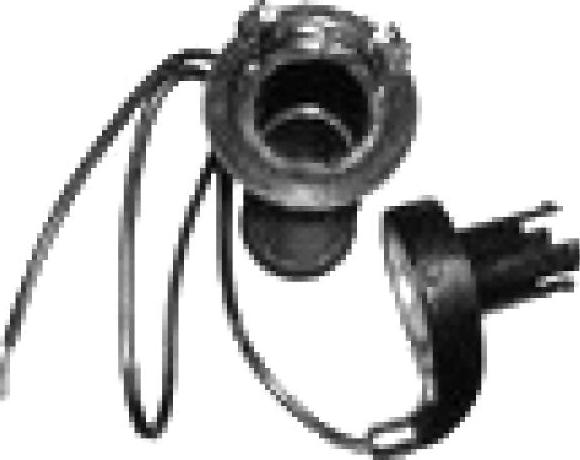

图2-19所示是转把内部结构。

转把的内部结构根据磁钢可分为两种，即一体磁钢型和分体磁钢型，转把由磁钢、霍尔元件、复位弹簧和塑件组成。

图2-19 转把内部结构

下面主要介绍转把的引出线。转把通向控制器信号有三根引线：一根是红色正5V供电；一根是黑色负5V供电；另一根是信号线，转把信号是电动车速度控制信号，骑行中控制电动车速度快慢。
