充电器输出电压低的故障现象

8.充电器输出电压低的故障现象

故障原因1：市电滤波与变换电路异常，使供电电压过低。

维修方法：更换市电滤波器和变换电路。

故障原因2：振荡电路异常，使开关电源处于弱振状态。

维修方法：更换振荡电路，如图4-28所示。

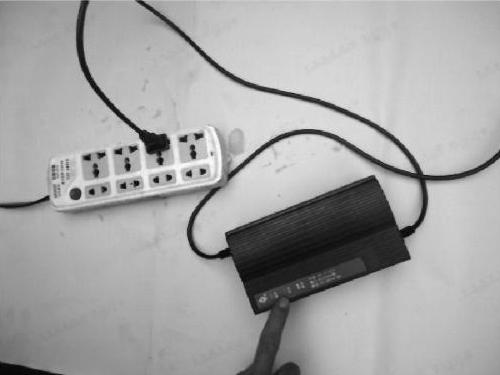

图4-27 市电电压低或电源插座接触不良

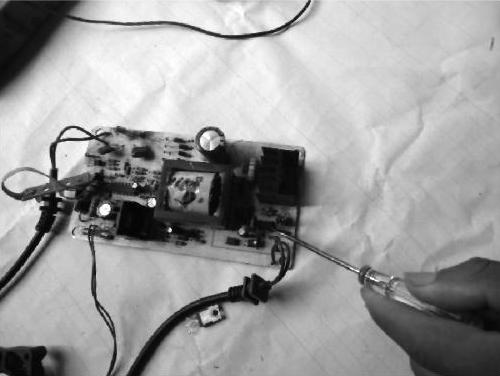

图4-28 振荡电路异常

故障原因3：电源供电电路异常，使电源不能输出激励脉冲或输出的激励脉冲异常。

维修方法：检查供电电路和脉冲电路，更换电子元器件，如图4-29所示。

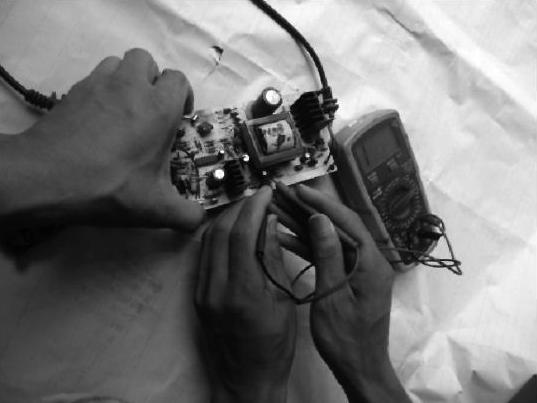

图4-29 检查供电电路和脉冲电路

故障原因4：稳压控制电路异常，使电源输出的激励脉冲占空比减小。

维修方法：检查稳压电路部分，更换同等型号元器件。

故障原因5：充电电压输出回路异常。

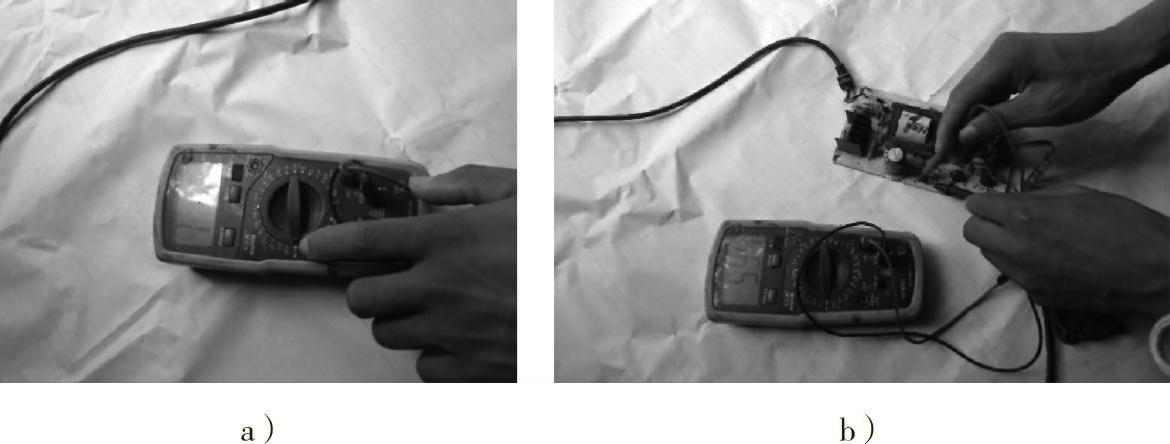

图4-30 用万能表测量输出电路

维修方法：用万能表测量输出电路，更换同等型号元器件，如图4-30所示。
