有刷电动机典型故障维修图解
拆卸电动机之前应首先扒开电动机与控制器的引线，此时一定要记录下电动机引线颜色与控制器引线颜色的一一对应关系。打开电动机端盖之前应清洁工作场地，以防杂物被吸在电动机的磁钢上。做好端盖与轮毂相对位置的标记。操作方法如下：
1）将电动机做好记号，如图6-1所示。
2）用螺钉旋具去掉螺钉，如图6-2所示。

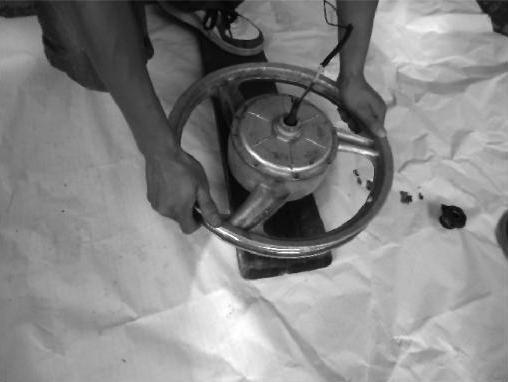

3）在下面铺好木板，如图6-3所示。

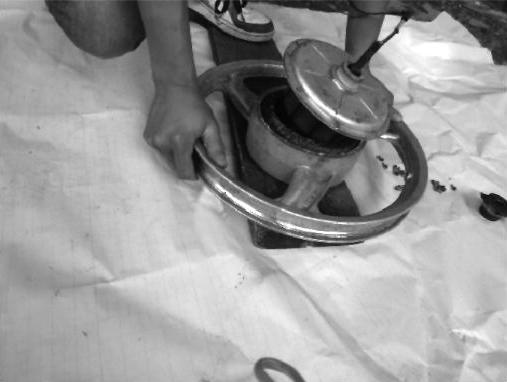

4）用力压出电动机定子，如图6-4所示。
注意：一定要对角松动螺钉，以免电动机外壳变形。
电动机转子与定子的倾向间隙叫做气隙，一般电动机的气隙为0.25～0.8mm。当拆卸完电动机排除了电动机故障之后，一定要对原来的端盖记号进行装配，防止二次装配后的扫堂现象。

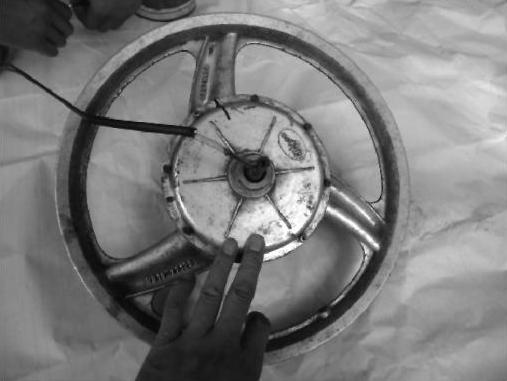

图6-1 做记号

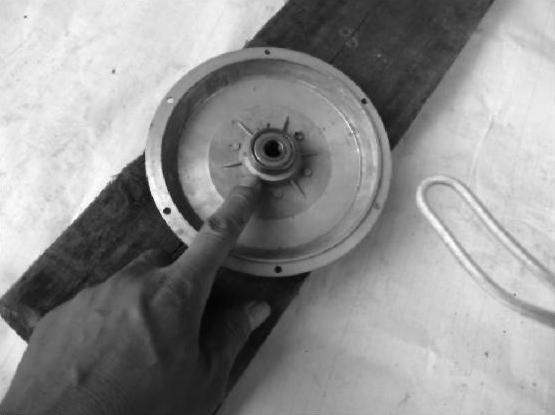

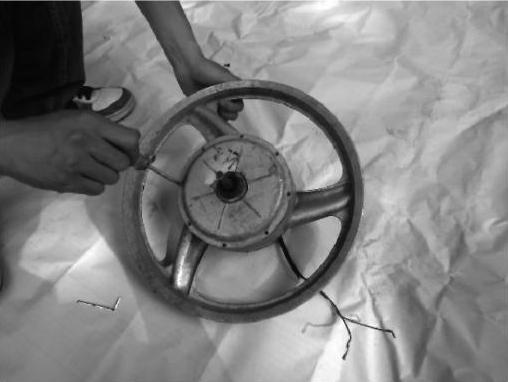

图6-2 用螺钉旋具去掉螺钉
图6-3 铺好木板

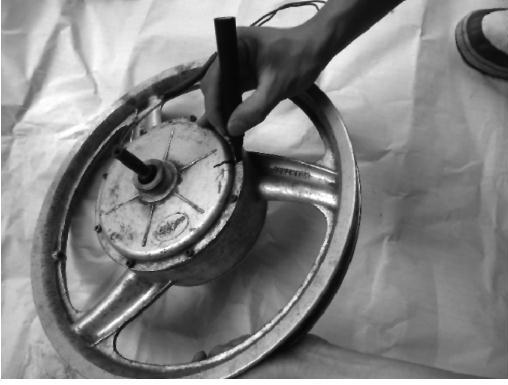

图6-4 用力压出电动机定子
下面介绍有刷电动机的典型故障。
1.电动机发热
故障原因：电动机发热（见图6-5）的直接原因是电流过大。一般是由磁钢退磁引起的或者是线圈短路、开路引起的。
维修方法：在电动车的整车维修实践中，遇到电动机发热故障时一般要更换电动机。
2.电动机运行时内部有机械碰撞或噪声
故障原因：电动机在负载运行时都不应该出现机械噪声或不连续不规则的机械噪声，否则很可能是轴承有问题。
维修方法：一般情况下都是轴承磨损或损坏，更换新轴承即可，如图6-6所示。
图6-5 用手摸即可感到发热
图6-6 检查轴承
3.整车里程缩短，电动机乏力
故障原因：电动自行车续行里程短与电动机乏力（俗称电动机没劲）的原因比较复杂。一般来说，整车续行里程短的故障不是电动机引起的。
维修方法：
1）电池容量衰减，更换电池即可。
2）充电器充不满电，电压/电流低，维修充电器或更换充电器，如图6-7所示。
3）与控制器参数漂移等有关，维修控制器或更换控制器即可。
4.电动机噪声大或声音异常
故障原因1：电动机内磁钢松动，如图6-8所示。

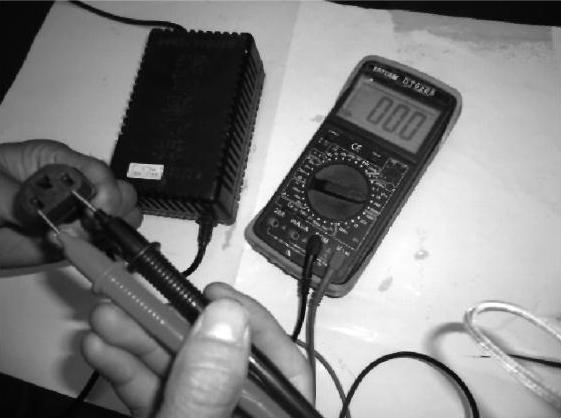

图6-7 用万能表测量电压
图6-8 检查磁钢
维修方法：打开电动机，用专用胶粘牢即可。

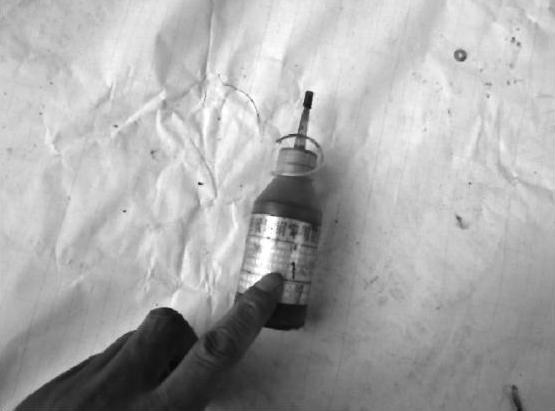

1）取出电动机磁钢专用胶，如图6-9所示。

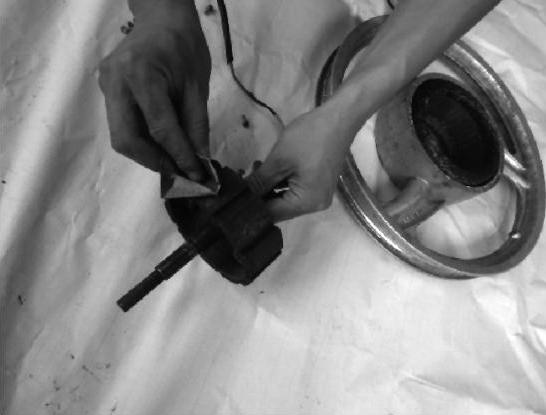

2）用沙布打磨干净，如图6-10所示。
图6-9 取出电动机磁钢专用胶
图6-10 用沙布打磨干净
3）用毛刷清扫干净，如图6-11所示。
4）用专用胶粘好磁钢，如图6-12所示。
图6-11 用毛刷清扫干净
图6-12 用专用胶粘好磁钢
故障原因2：电动机内轴承间隙大。
维修方法：更换轴承。

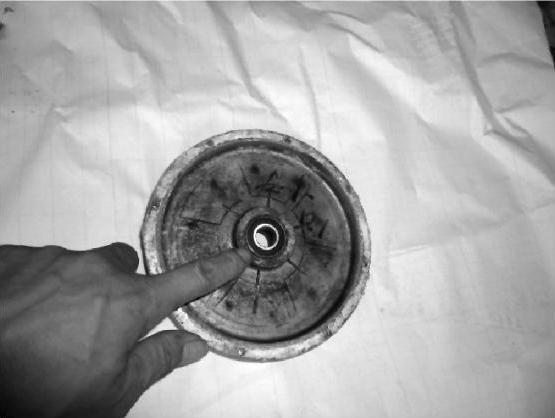

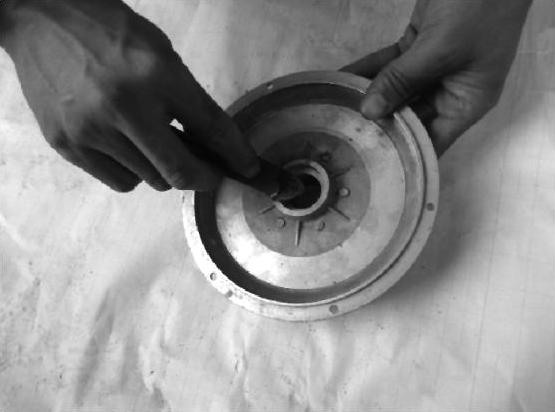

1）找出损坏轴承，如图6-13所示。
2）找出同等型号轴承，如图6-14所示。
图6-13 找出损坏轴承

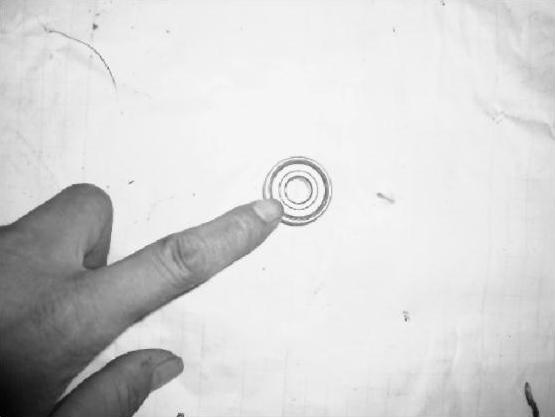

图6-14 找出同等型号轴承
3）打磨轴承位置，如图6-15所示。
4）轴承放在轴承位置，并应紧配合，如图6-16所示。
图6-15 打磨轴承位置
图6-16 轴承放在轴承 位置并应紧配合

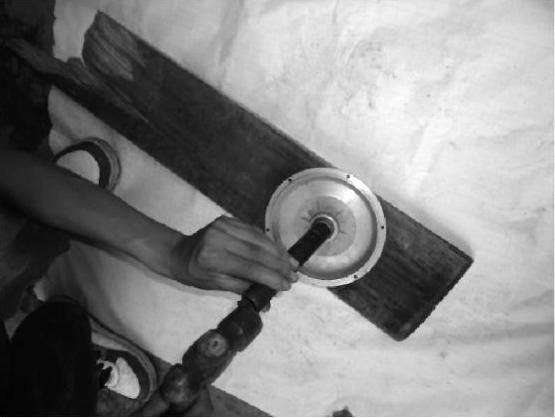

5）用锤子打入轴承，如图6-17所示。
故障原因3：电动机转子扫堂。
维修方法：重新修理定子、转子并保养。

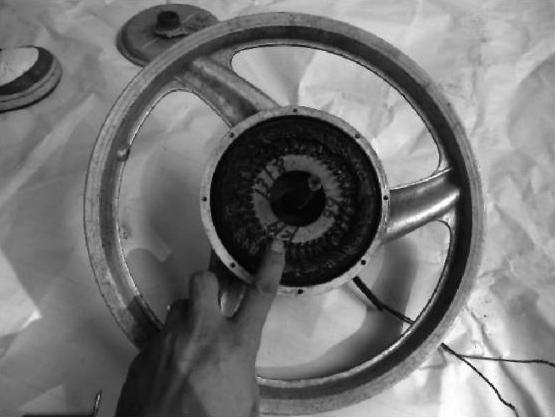

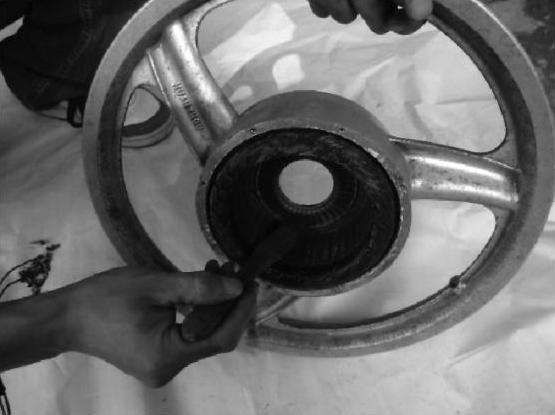

1）打磨干净定子，如图6-18所示。
图6-17 用锤子打入轴承
图6-18 打磨干净定子

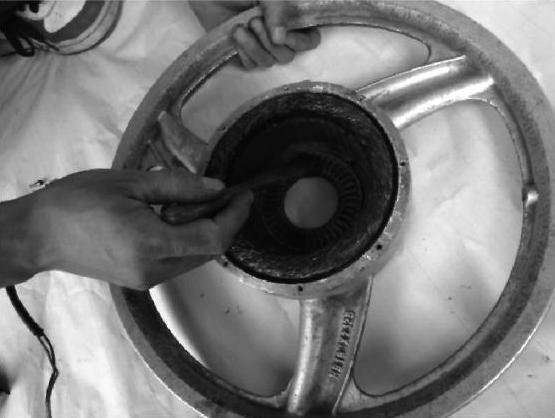

2）打磨干净电动机转子，如图6-19所示。
故障原因4：电动机机体偏转。
维修方法：重新调整机体，如图6-20所示。

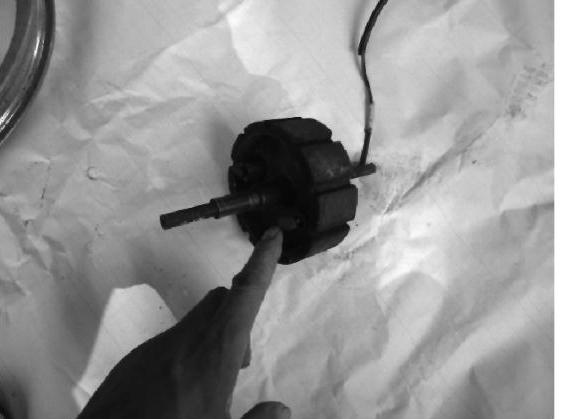

图6-19 打磨干净电动机转子
图6-20 重新调整机体
故障原因5：电动机换向器表层氧化、烧蚀、油污凹凸不平，换向片松动。
维修方法：清洗换向器表层或焊牢换向片。

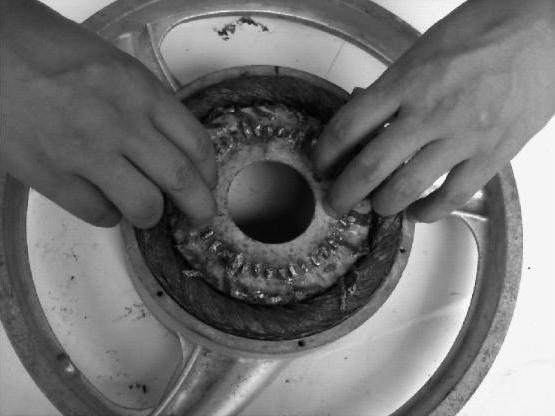

1）清扫干净换向器，如图6-21所示。
2）检查损坏的换向器，并更换新的换向器，如图6-22所示。

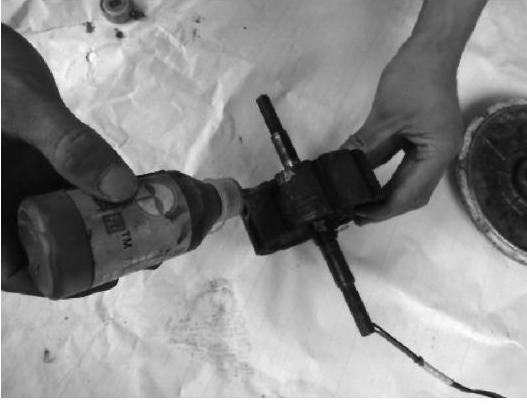

图6-21 清扫干净换向器
图6-22 检查损坏的换向器， 并更换新的换向器
故障原因6：电刷松动、电刷架不正。
维修方法：调整好电刷和电刷位置。

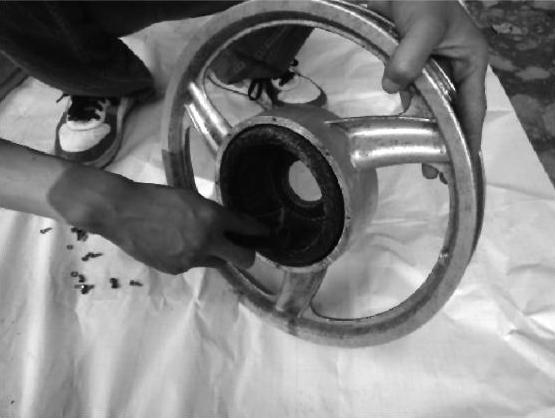

1）找出电刷位置，如图6-23所示。

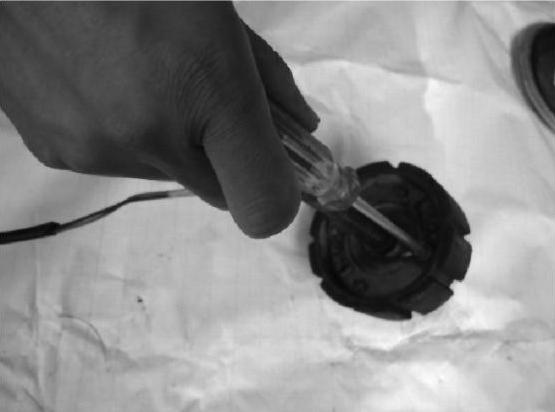

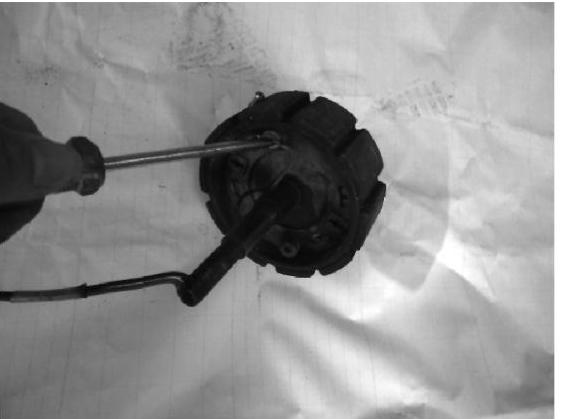

2）用螺钉旋具调整好电刷位置，如图6-24所示。

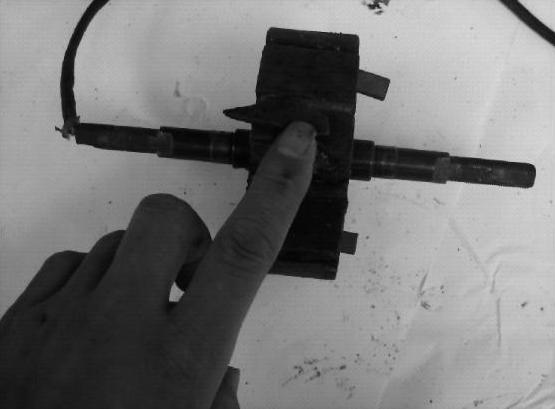

图6-23 找出电刷位置

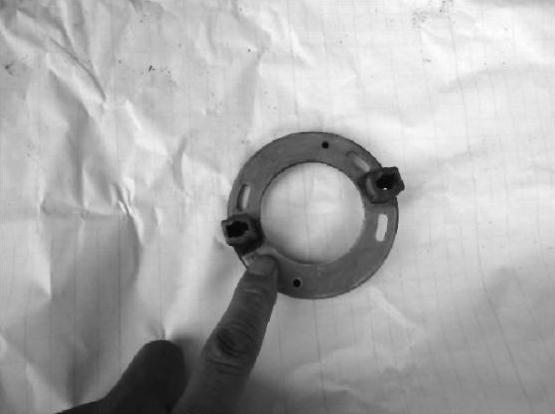

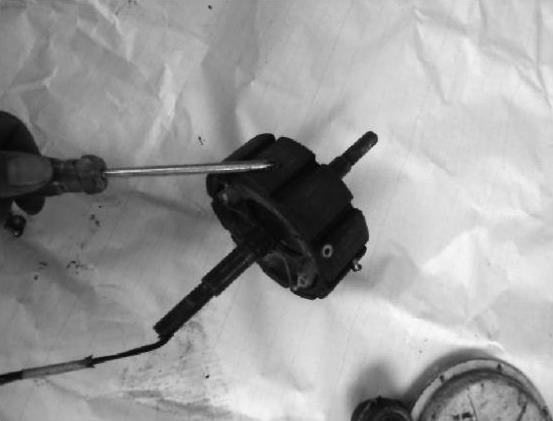

图6-24 用螺钉旋具调整好电刷位置
5.工作电流大的有刷电动机经常更换电刷，但效果不好
故障原因：刷架使用时间长导致老化、内空太大、不密合。
维修方法：更换新刷架。
1）找出新刷架，如图6-25所示。
2）用螺钉旋具更换新刷架，如图6-26所示。

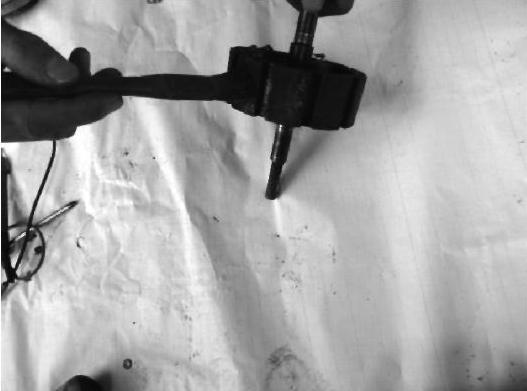

图6-25 找出新刷架
图6-26 用螺钉旋具更换新刷架
6.有刷有齿轮毂电动机声音大
故障原因：有刷有齿轮毂电动机与无刷有齿轮毂电动机运行的噪声开始变大。
维修方法：更换电动机内的齿轮或将齿轮所有齿面涂满润滑油，一般用3号润滑油。
7.电动机的空载电流大
故障原因1：电动机内部机械摩擦大，如轴承和轴承配合不紧。
维修方法：检查内部摩擦地方，及时更换部件。
故障原因2：换向器损坏或线圈局部短路。
维修方法：用万能表查出换向器损坏或线圈局部短路。

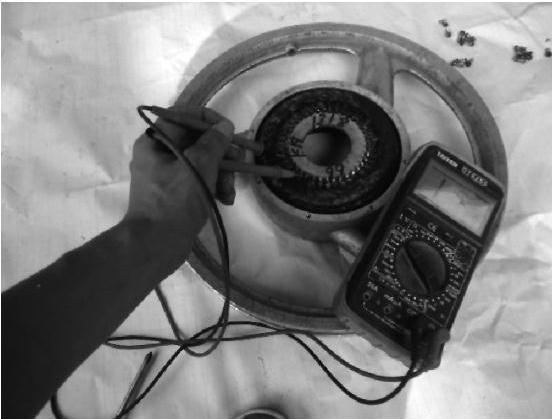

1）将万能表调在电阻挡，如图6-27所示。
2）用万能表测短路地方，如图6-28所示。

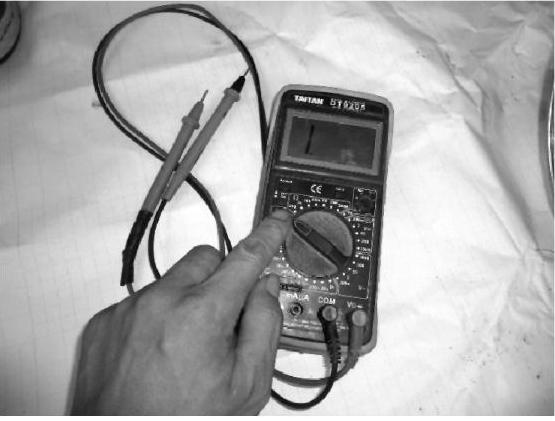

图6-27 将万能表调在电阻挡
图6-28 用万能表测短路地方
3）用电烙铁烙一下焊锡丝，如图6-29所示。
4）用手慢慢掰开漆包线，更换新换向器，如图6-30所示。
故障原因3：电动机长期工作或进水会造成磁钢退磁。
维修方法：更换同样型号的新磁钢，如图6-31所示。

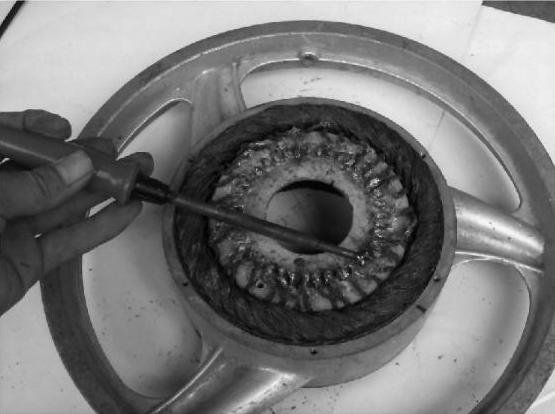

图6-29 用电烙铁烙一下焊锡丝
组装电动机的注意事项如下：在组装有刷电动机之前请检查刷握里面的弹簧弹性，检查电刷与刷握是否有碰擦，检查电刷在刷握里是否能达到最大行程。注意电刷与换向器的正确定位，以免卡坏电刷或刷握。
图6-30 用手慢慢掰开漆包线，更换新换向器
图6-31 找出损坏磁钢并更换新磁钢
