蓄电池修复过程实例图解
洛阳绿园电动车配件开发公司研制的中外合作技术“绿信牌”LX-5-8综合型微电脑谐振式控时正负脉冲蓄电池精密修复柜如图7-29所示。
1.产品工作原理
采用国际微电脑控制正负脉冲电流，不断地发出特定脉冲波，有效地对硫酸盐化和结晶修复。正负脉冲波能够使硫酸结晶体化为细小晶体，解决了电池不可逆硫酸盐化。
2.操作使用说明
1）交流输入220V电压，整机工作效率为95%。优点：1～12h控时，到时自动切断220V电源电压。

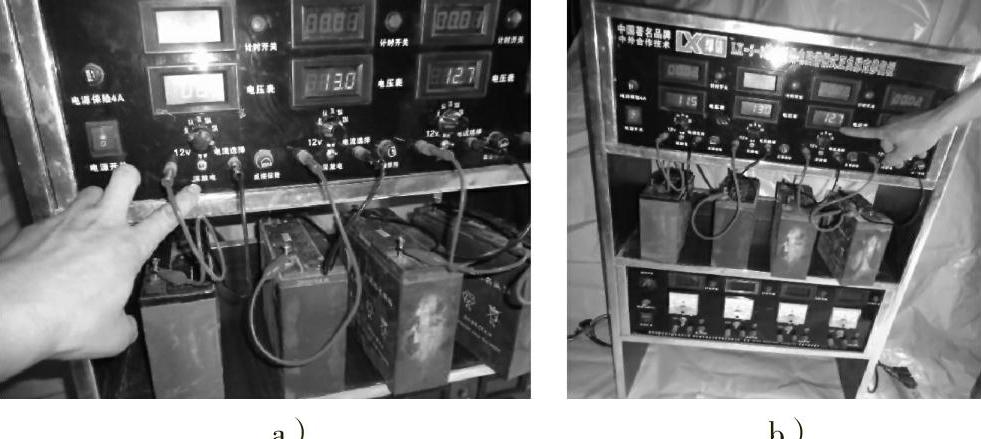

图7-29 LX-5-8综合型微电脑谐振式控时正负脉冲蓄电池精密修复柜
2）一层12V单只电池同时精密放电，5A、7A、10A、12A任意可调。
3）二层蓄电池修复：1～12h可调节控时，四路可对单只12V 24Ah以下蓄电池同时进行修复。
4）输入、输出双回路保险。数码显示充电时间，稳定性好，显示清晰，精度高。
5）修复仪谐振式正负脉冲波，通过同时修复4只12V 10～20Ah蓄电池，便可清除电池极板硫化物，修复率可达95%以上。
3.适用范围
使用于电动车、电摩等铅酸蓄电池修复。对报废、寿命将近终止的电池修复，清除不可逆硫酸化，延长蓄电池使用寿命。
4.修复步骤
1）检测维修。打开电池盒，分别对单块电池检测，如图7-30所示。
2）用万能表初步检查电压，如图7-31所示。
图7-30 对单块电池检测

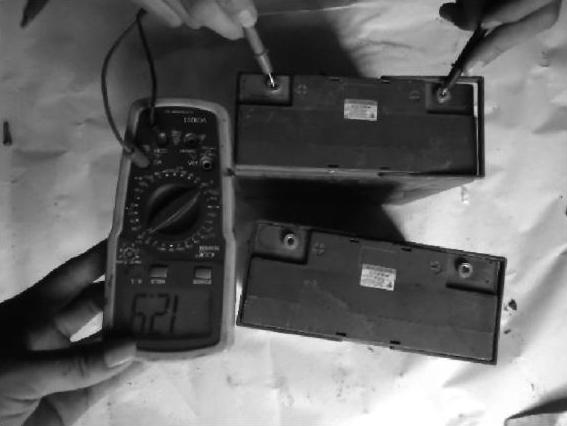

图7-31 用万能表初步检查电压
3）用电流表初步检查电流，如图7-32所示。

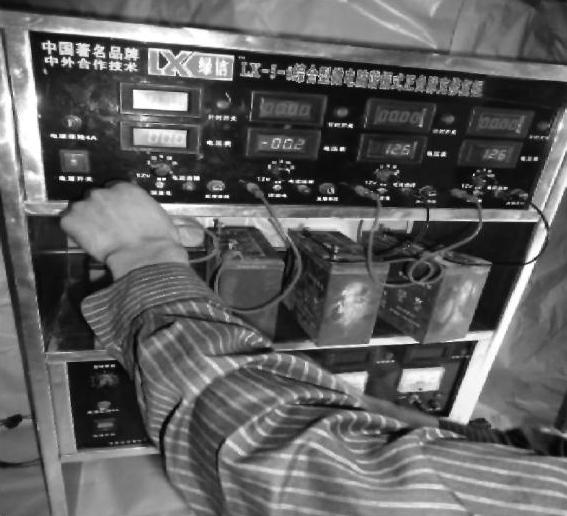

4）用放电仪精密测试夹夹好电池，如图7-33所示。

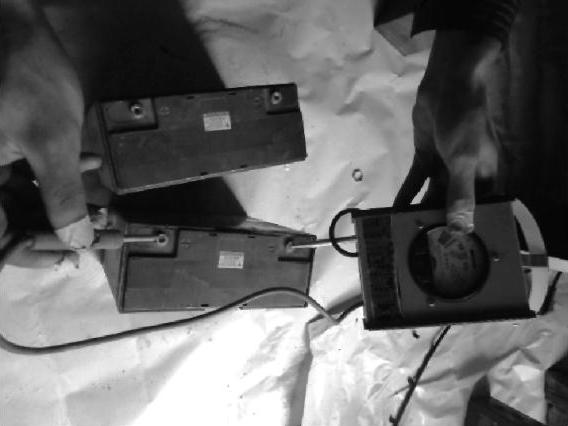

图7-32 用电流表初步检查电流
图7-33 用放电仪精密测试夹夹好电池
5）12V 12A电池用5A放电，12V 20A电池用10A放电。放电时间用精密测试放电在35min以上的电池均可修复（注：每只电池放到10.5V止记算），如图7-34所示。
图7-34 测试放电时间
6）放电时间达到要求后，将仪器报警开关打到下面继续深放电，每只电池放到7～8V时修复效果最佳，如图7-35所示。
图7-35 深放电

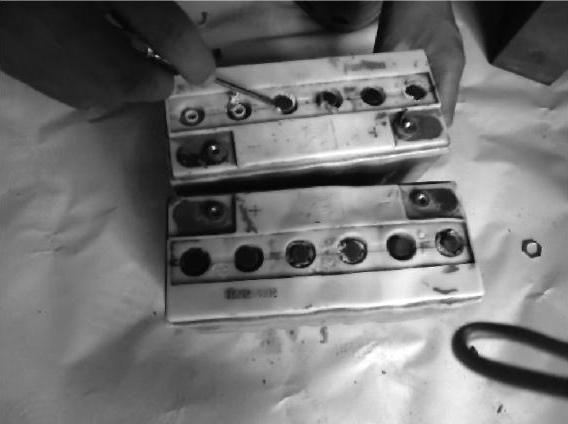

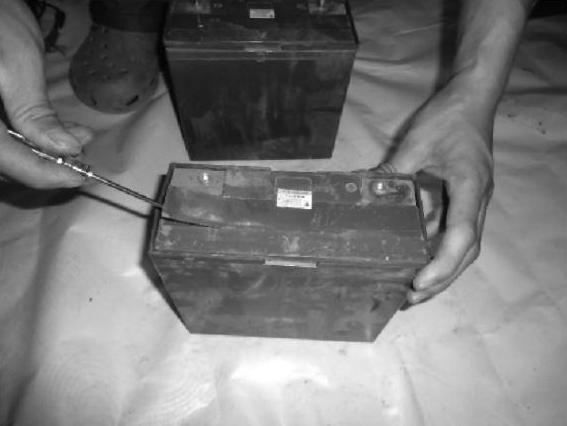

7）放电时间达到要求后，用专用工具或小一字螺钉旋具慢慢打开电池盖和安全帽。先用小一字螺钉旋具慢慢打开电池盖，如图7-36所示。再打开电池安全帽，如图7-37所示。用小盒子保存好电池盖、安全帽上的填充物，如图7-38所示。

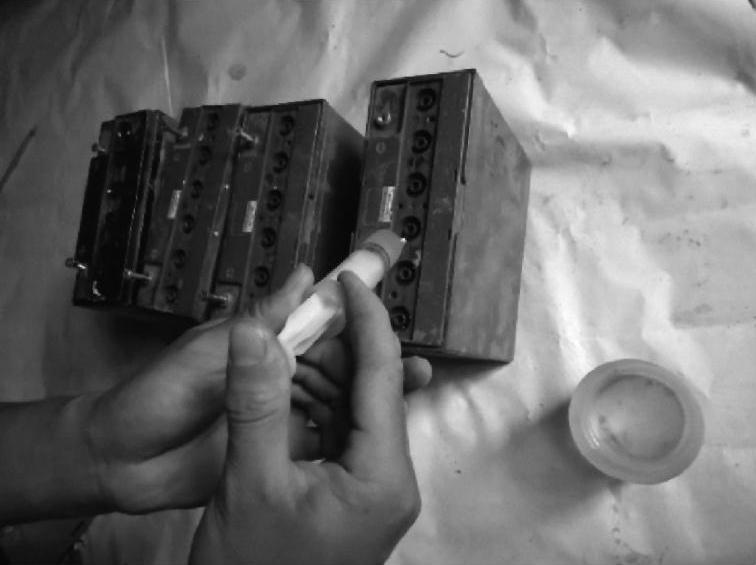

8）用一次注射器加入修复液。加修复液时量不要少也不要太多，正常覆盖电池极板2mm即可，如图7-39所示。
图7-36 电池盖

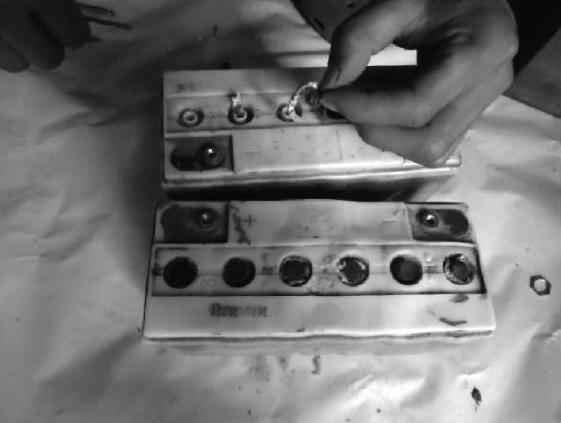

图7-37 打开电池安全帽
图7-38 保存好电池盖、安全帽上的填充物
图7-39 加修复液

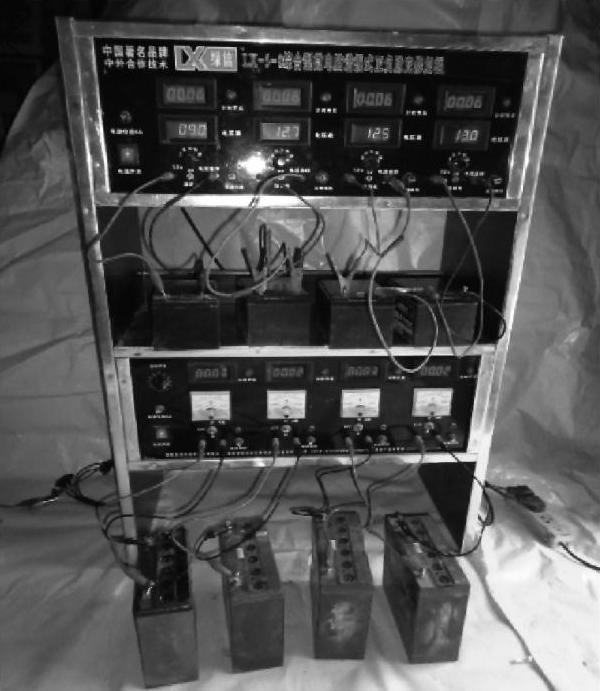

9）将加好修复液的电池放在修复仪器上进行修复（注意：电池和修复仪器连接时，一定要认清仪器正负极和电池正负极），如图7-40所示。

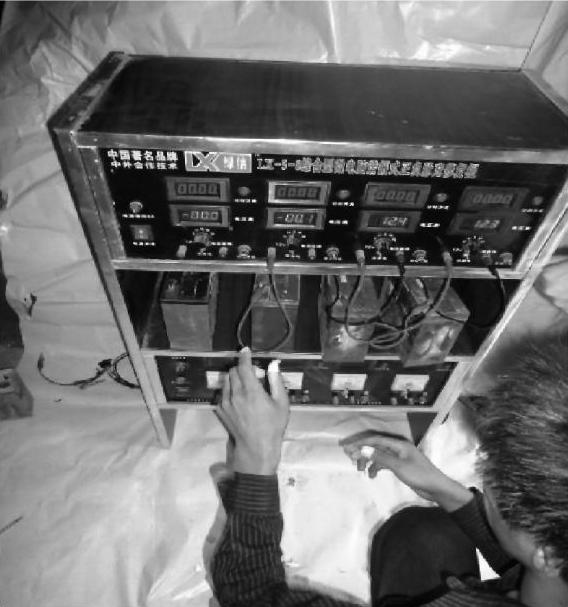

10）打开修复仪器总开关，把定时器调到合适位置，如图7-41所示。注意：12V 12A电池修复8～10h即可，12V 20A电池修复10～12h即可。

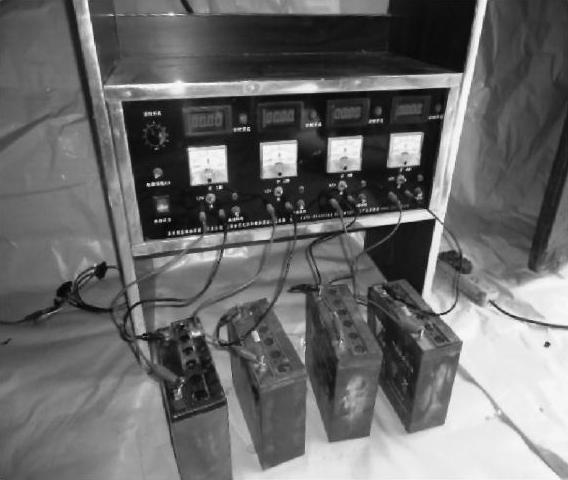

图7-40 修复电池

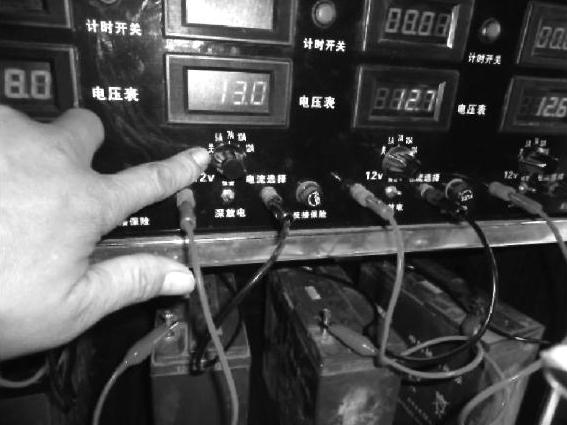

图7-41 调定时器

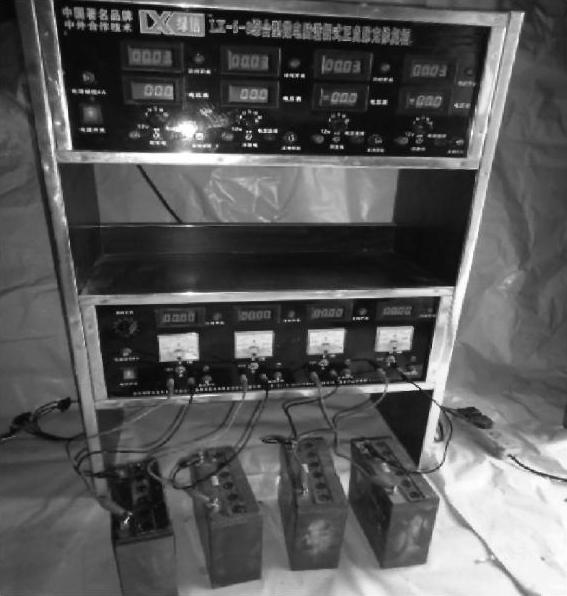

11）第一轮修复后，再用放电仪器测量电池容量上升多少，如图7-42所示。若达不到要求，可重复以上方法再次修复，如图7-43所示。注意：一般电池是三充二放可达到最佳效果，好的电池一放一充即可使用。

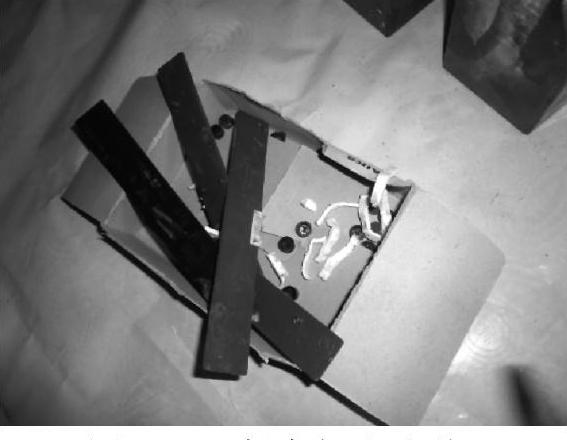

图7-42 测量电池容量上升多少
图7-43 再次修复
12）对于修复好的电池，把多余的修复液抽出，擦干净，盖好安全帽，用专用胶粘好，如图7-44所示。

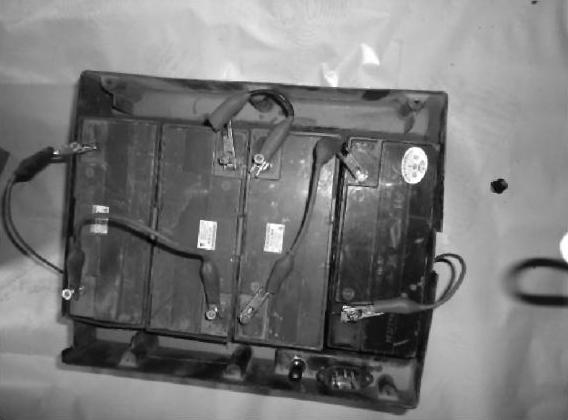

13）修复好的电池装上电池盒和连接线即可使用，如图7-45所示。
图7-44 盖好安全帽

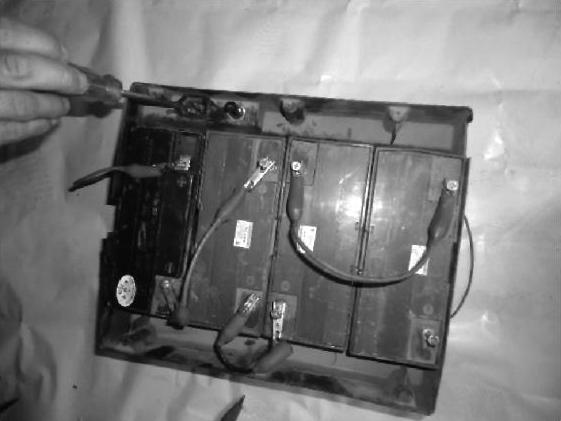

图7-45 装好电池盒和连接线
注意：若修复多次，电池容量上升不明显，或达不到要求，应给予报废处理。如果每组电池中有一只或两只损坏，可以旧配旧修复使用或电池型号一样放电时间接近的均可。
