三、步骤与方法

三、步骤与方法

(一)电子节气门系统的检修

1.节气门位置传感器的检修

1)如图4-64所示检查节气门位置传感器与EC.之间的线束,应没有断路,否则应维修或更换线束。

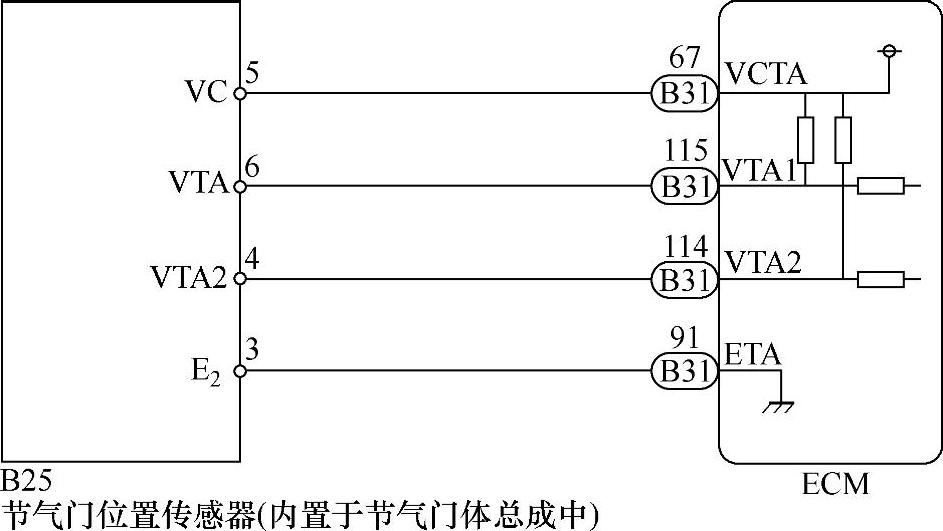

图4-64 节气门位置传感器电路

2)检查节气门位置传感器VC、VTA、VTA2是否搭铁,若搭铁则应维修或更换线束。

3)检查VC与E2之间的电压,应为4.5~5.5V,否则更换EC.。

4)将点火开关置于ON位置,节气门全关时,VTA电压应为0.5~1.2V;节气门全开时,电压应为3.2~4.8V。

5)将点火开关置于ON位置,节气门全关时,VTA2电压应为2.1~3.1V;节气门全开时,电压应为4.5~5.5V。

2.节气门控制电动机的检修

1)节气门控制电动机的电路如图4-65所示,使用万用表在20℃时检测.+与.-之间的电阻值,应为0.3~100Ω。若结果不符合规定,则应更换节气门体总成。

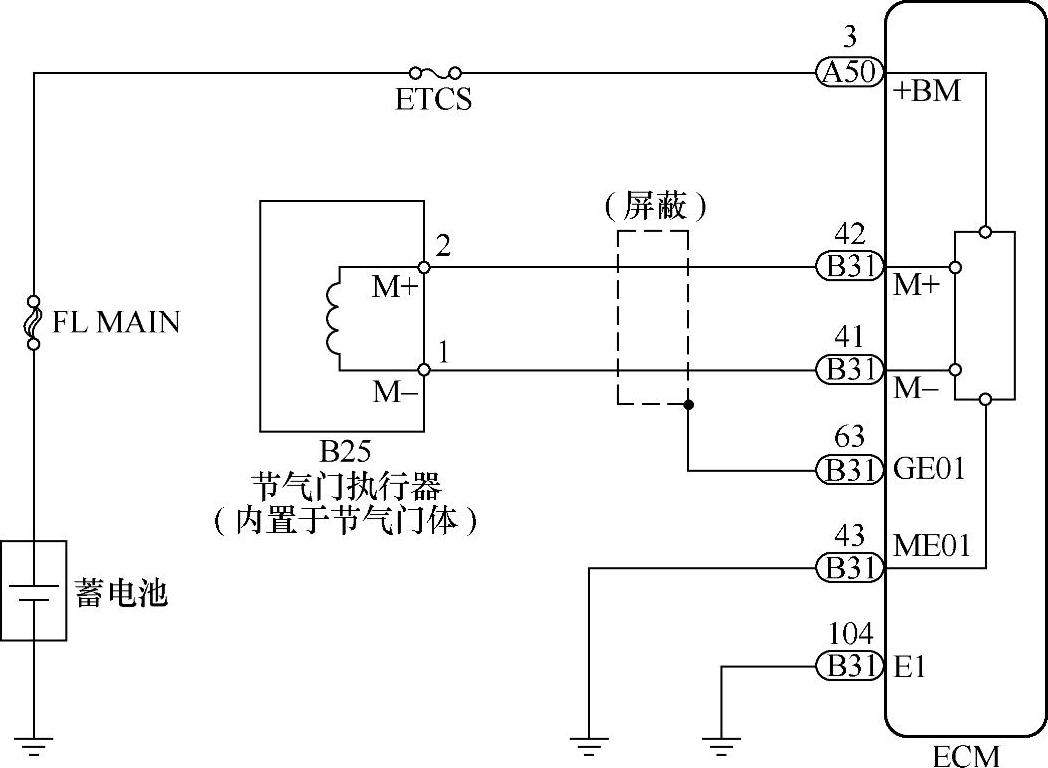

图4-65 节气门执行器电路

2)检查节气门控制电动机与EC.之间两条接线的阻值,应小于1Ω,否则应维修或更换线束。

3)检查节气门控制电动机两条接线与搭铁之间的阻值,应大于10kΩ,否则应维修或更换线束。

4)检查节气门与壳体之间是否有杂物。必要时,清洁节气门体总成。检查并确认节气门移动平稳。

提示:清洁节气门体时,要将节气门体拆卸但不分解,注意节气门位置传感器不可朝下,用化油器清洗剂及软刷将节气门体、节气门处的积炭清洗干净,再用压缩空气清洁所有通道和开口。清洗完毕后,正确装复,然后拔下EFI和ETCS熔丝或者断开蓄电池负极60s以上即完成匹配,起动发动机进行调试。

5)检查ETCS熔丝的好坏及输出电压,应有12V左右的电压,检查该熔丝与EC.A50端子之间的线束或EC.的针脚。

提示:EC.A50端子为节气门电控系统提供专用的电源,该电压过低时,EC.判定节气门电控系统有故障,并切断流向节气门执行器的电流。

6)检查节气门控制电动机的工作声音。将点火开关置于ON位置,踩下加速踏板时,检查电动机的工作声音。确保电动机没有摩擦噪声,否则更换节气门体。

3.加速踏板位置传感器的检修

1)点火开关置于ON时,如图4-66所示,分别测量EPA和EPA2与搭铁之间的电压,应为5V左右。

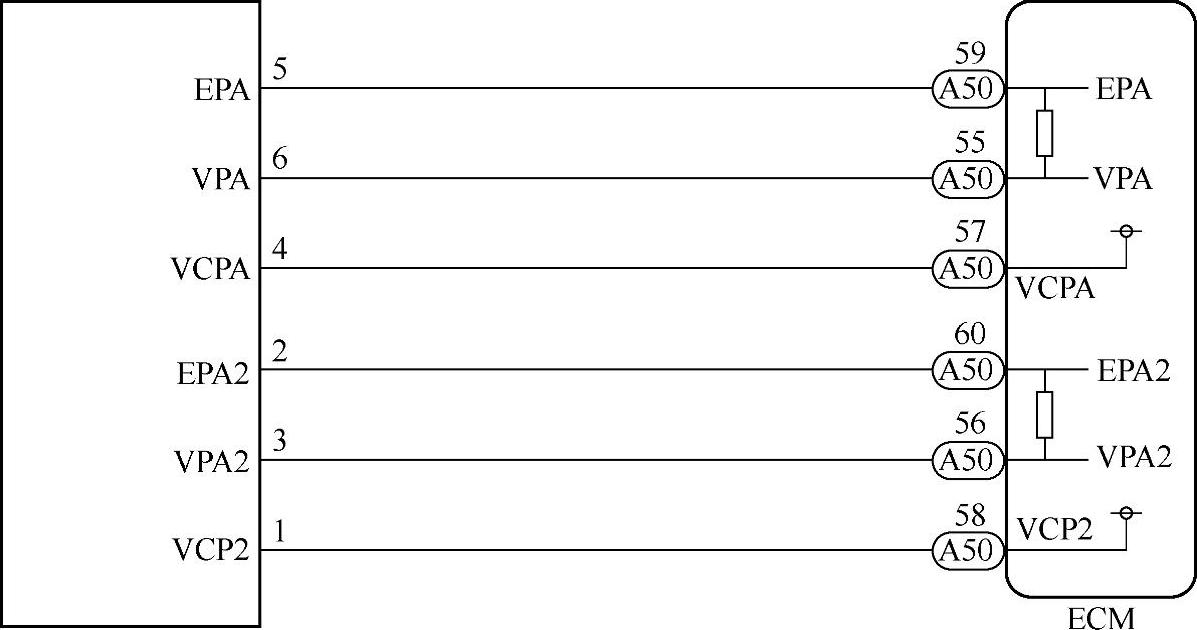

图4-66 加速踏板位置传感器电路

2)测量加速踏板位置传感器的信号电压。在松开加速踏板时,VPA的电压应为0.5~1.1V,VPA2的电压应为1.2~2.0V;在踩下加速踏板时,VPA的电压应为2.6~4.5V,VPA2的电压应为3.4~5.0V。

3)断开加速踏板位置传感器插接器,测量EPA2和VPA2、EPA和VPA之间的阻值,应为36.6~41.6kΩ。

4)测量加速踏板位置传感器与EC.之间的线路,应没有断路现象,每条线的阻值都应小于1Ω。

5)测量加速踏板位置传感器与EC.之间的线路,应没有短路现象,EPA、VPA、EPA2、VPA2与搭铁之间的阻值都应大于10kΩ。

(二)废气涡轮增压系统的检修

1.检查增压压力控制电磁阀

1)利用仪器检测。从自诊断插座处连接汽车故障检测仪,再从增压压力控制电磁阀(N75)上拆下软管,接上辅助软管,打开点火开关,操作诊断仪,进入测试执行元件功能菜单,并激活增压压力控制电磁阀(N75),电磁阀将发出“咔嚓”的响声,通过向辅助软管吹气检查,确认该阀能打开和关闭。如果电磁阀无“咔嚓”声,则应对增压压力控制电磁阀进行电源和电气检测。

2)对电源进行检测。按极性将二极管试灯串接在端子1和2之间,如图4-67所示,起动执行元件诊断功能,触发增压压力控制电磁阀,二极管试灯应闪亮;如果不亮,则要进一步检查电源线路。

3)对元件进行检查。从增压压力控制电磁阀上拔下连接软管和电线插头,用万用表测量线圈电阻值,正常值应为25~35Ω。给电磁阀施加12V电压,用压缩空气吹气检查,通电时三个端口应互通,断电时膜片执行器的左室与低压空气端连通。如果不符合要求,应更换电磁阀。

2.检查增压空气再循环电磁阀

增压空气再循环电磁阀的结构如图4-68所示,拆卸增压空气再循环电磁阀,用万用表测量电磁阀的阻值,正常值应为27~30Ω。直接给电磁阀供12V直流电,正常情况下,不通电时,A、B两端应相通;通电时,B、C两端应相通。若不符合要求,应更换电磁阀。

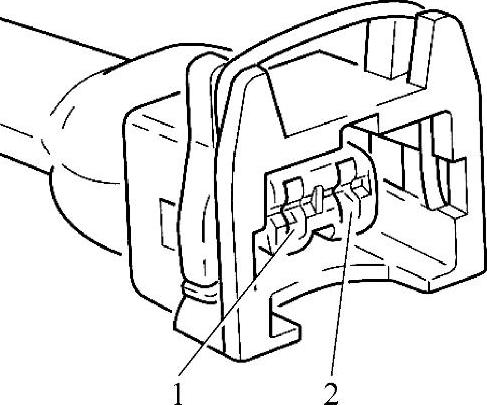

图4-67 增压压力控制电磁阀插接器


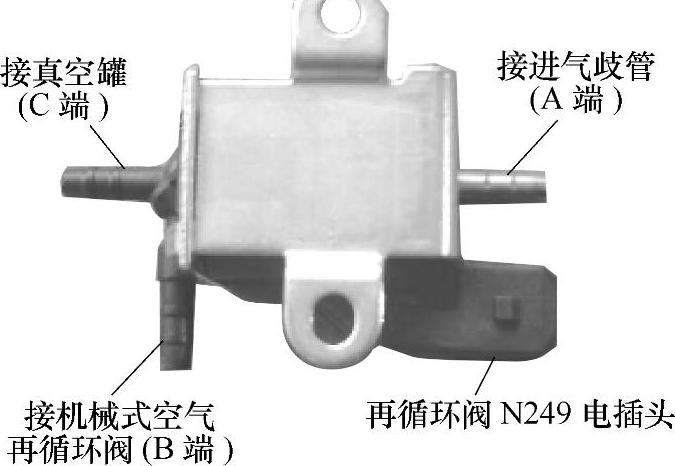

图4-68 增压空气再循环电磁阀的电气检测

3.检查机械式换气阀

机械式换气阀的结构如图4-69所示,从车上拆下机械式换气阀,通过软管将该真空管接头(C端)与手动真空泵连接。扳动真空泵产生真空力,此时A、B两端应相通。解除真空,A、B两端应迅速截止且密封良好。

4.检查涡轮增压系统的机械部分

1)在拆卸之前,检查涡轮增压系统是否有不正常的机械噪声。目测是否有漏气、堵塞,检查是否有明显的热变色等情况。

2)检查螺母、螺栓、压板和垫片是否有漏装或松动现象;检查发动机进、排气管及其管道和固定件是否有松动和损坏;检查润滑油进出管道是否有节流或损坏现象;检查涡轮增压器壳体是否有裂纹或损坏。

3)检查外部润滑油或冷却介质是否有泄漏。涡轮增压器外表面如有污物沉淀,则表明空气、润滑油、排气或冷却介质泄漏。

4)检查废气放气阀是否能自由运动,有无损坏。必须确保软管情况良好,接头是紧的,并按照设备的原始规范来检查校准和控制系统。


图4-69 机械式换气阀

a)实物图 b)原理图

(三)可变进气系统的检修

1.可变进气转换电磁阀的检查

1)检查电磁阀线圈的阻值,应符合规定;否则,更换电磁阀。

2)在断电状态下,如图4-70所示,将压缩空气从电磁阀的通大气口处吹入,空气应不能通过;将压缩空气从电磁阀的通真空口(通进气管口)处吹入,空气应从通膜片式转换阀的接口处流出。否则,更换可变进气转换电磁阀。

3)在通电状态下,将压缩空气从电磁阀的通大气口处吹入,空气应从通膜片式转换阀的接口处流出;将压缩空气从电磁阀的通真空口处吹入,空气应不能通过。否则,更换可变进气转换电磁阀。

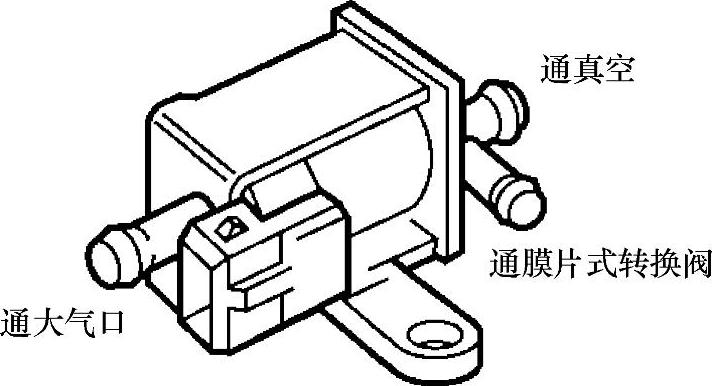

图4-70 可变进气转换电磁阀的检查

2.检查膜片式转换阀

1)检查膜片式转换阀是否有卡死、变形等现象。

2)检查膜片式转换阀是否有泄漏现象。可以用手动真空泵连接到膜片式转换阀的膜片室,并施加真空到一定的值,然后观察在一定时间内真空度的变化情况。如果真空度下降,则说明存在泄漏,需要更换膜片式转换阀。

3.其他机械部件的检查

1)检查所有真空管应无破损、无老化,否则应更换。

2)检查进气转换阀的阀板应转换灵活,阀板固定螺栓应无松动,否则容易产生异响或者螺栓松脱,严重的会掉入气缸内对发动机造成严重伤害。

3)进气歧管本身应无裂纹、无破损、无变形,否则必须更换。

(四)燃油蒸汽回收系统的检修

1.检查炭罐电磁阀

1)如图4-71所示,检查炭罐电磁阀与ECU之间接线有无断路和短路现象,如有则维修或更换线束。

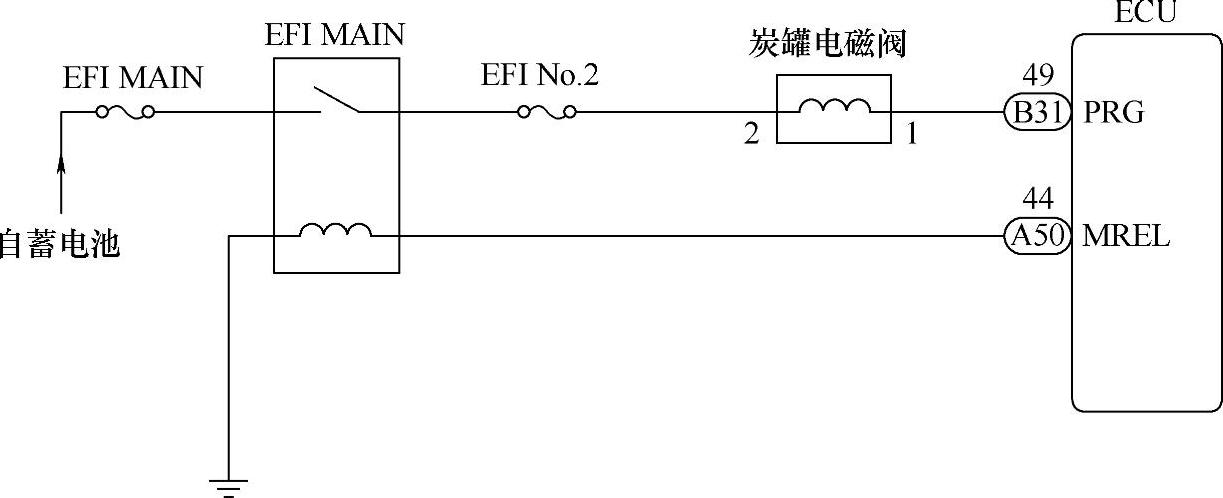

图4-71 炭罐电磁阀电路

2)将点火开关置于ON位置,检查炭罐电磁阀2号端子与搭铁之间的电压应约为12V,否则检查相关熔丝和继电器。

3)检查炭罐电磁阀电阻值应约为23~26Ω。

4)利用诊断仪主动测试功能或手动真空泵,检查炭罐电磁阀是否堵塞。

2.炭罐的检查

拆下炭罐,如图4-72所示,堵上炭罐的大气侧端口和炭罐电磁阀的端口。从油箱侧端口吹气进入炭罐,确认无漏气,否则应更换炭罐。

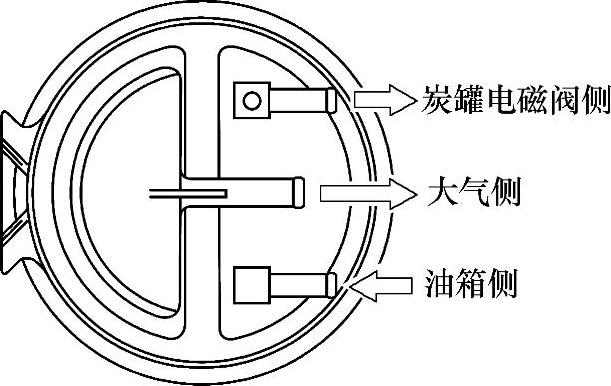

图4-72 检查炭罐

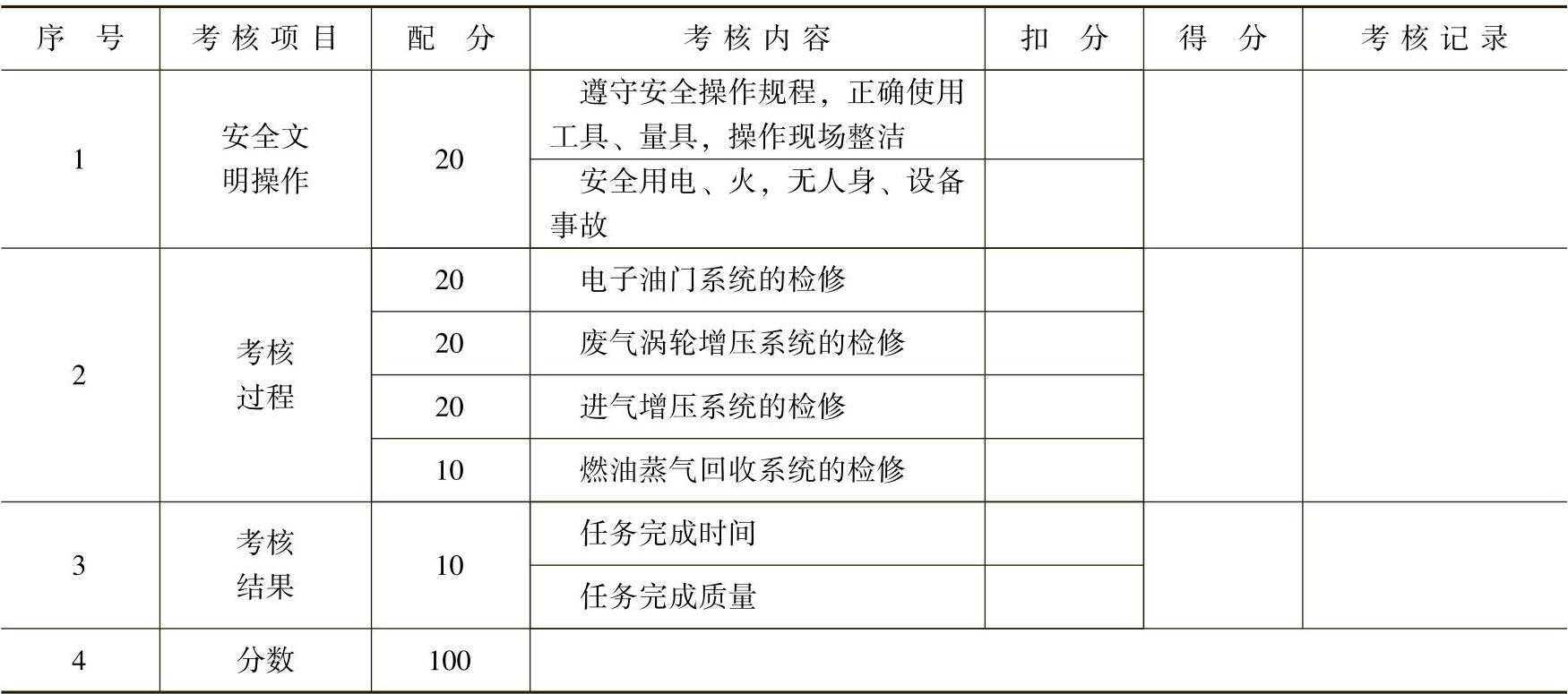

考核评价


思考题

1.炭罐电磁阀损坏后常开,有什么危害?

2.怎样检查霍尔式节气门位置传感器?
