鉴定点11  活塞连杆组

鉴定点 11 活塞连杆组

问：活塞连杆组由哪几部分组成？各组成部分的作用是什么？

答：活塞连杆组由活塞、活塞环、活塞销、连杆等组成，如图2-2所示。

活塞连杆组各组成部分的作用如下：

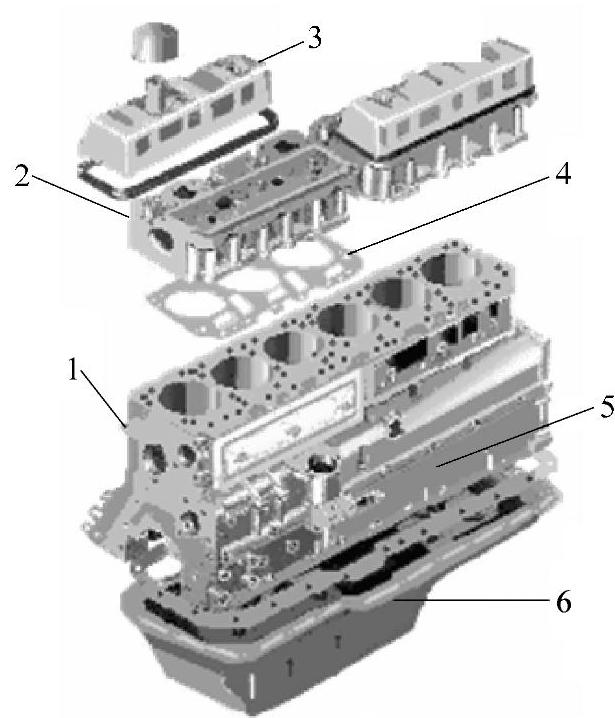

图2-1 机体组

1—气缸体 2—气缸盖 3—气缸盖罩 4—气缸垫 5—上曲轴箱 6—油底壳

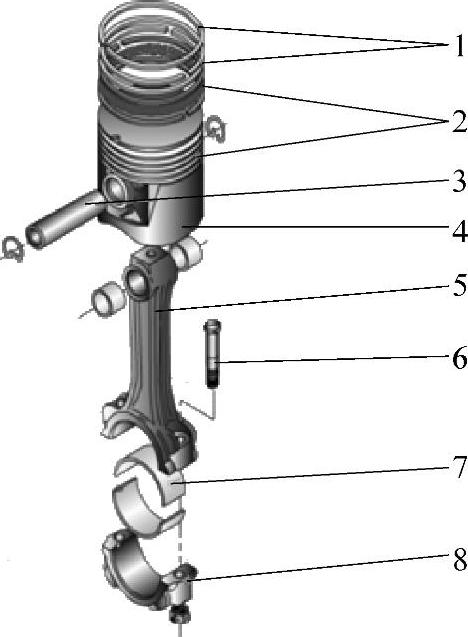

图2-2 活塞连杆组

1—气环 2—油环 3—活塞销 4—活塞 5—连杆 6—连杆螺栓 7—连杆轴瓦 8—连杆盖

1）活塞的主要作用是承受气缸内气体的膨胀压力，并通过活塞销、连杆传给曲轴，推动曲轴旋转。活塞由顶部、头部和裙部组成。

2）活塞环分为气环和油环两种。气环的作用是密封活塞和气缸壁的缝隙，防止气体进入曲轴箱；油环的作用是刮去气缸壁上多余的机油，不让机油窜入燃烧室，并可以使缸壁上的机油分布均匀。

3）活塞销的作用是连接活塞与连杆并传递两者之间的相互作用力。

4）连杆由连杆小头、杆身和连杆大头三部分组成。连杆的作用是连接活塞与曲轴并传递两者之间的作用力。连杆小头与活塞销连接，连杆大头与曲轴的连杆轴颈连接。
