鉴定点27  柴油机燃油喷射系统

问：柴油机燃油喷射系统由哪几部分组成？

答：柴油机燃油喷射系统由燃料供给装置（见图2-20）、空气供给装置、混合气形成装置和废气排出装置四部分组成。

（1）燃料供给装置 柴油机燃料供给装置由油箱、输油泵、低压油管、柴油滤清器、喷油泵、调速器、油水分离器、高压油管、喷油器、回油管、联轴器等组成。

输油泵将柴油从油箱吸出并送到柴油滤清器，滤去细微杂质后进入喷油泵，喷油泵以很高的压力将柴油压到喷油器，经喷油器喷入燃烧室的柴油与压缩后的高温空气混合而自行着火燃烧。输油泵的供油量比喷油泵的喷油量大得多，过量的柴油又经回油管回到输油泵或油箱。

（2）混合气形成装置 即柴油机的燃烧室。

（3）空气供给装置 由空气滤清器、进气管、气缸盖内进气道组成。

（4）废气排出装置 由排气管、气缸盖内排气道及排气消声器等组成。

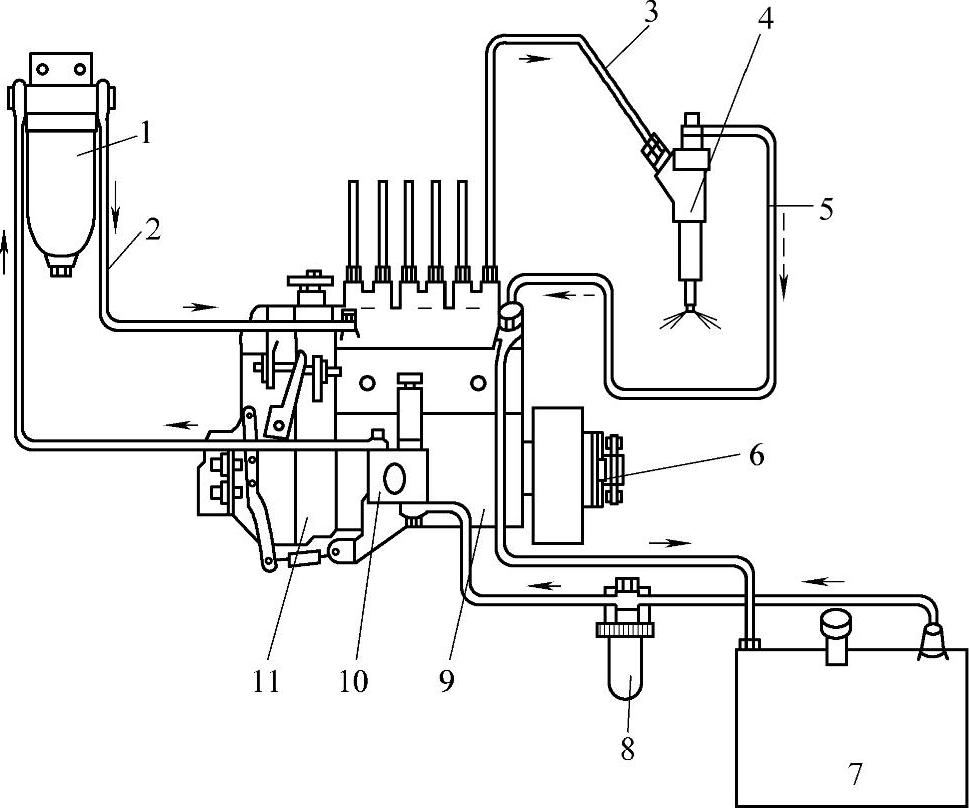

图2-20 柴油机燃料供给装置

1—柴油滤清器 2—低压油管 3—高压油管 4—喷油器 5—回油管 6—联轴器 7—油箱 8—油水分离器 9—喷油泵 10—输油泵 11—调速器
