鉴定点33  气压制动系统

问：气压制动系统由哪几部分组成？其工作过程是怎样的？

答：气压制动系统由空气压缩机、气压表、储气筒、制动踏板、制动阀、制动气室、制动软管和车轮制动器等组成。目前，汽车上采用的是双管路气压制动系统（见图2-46）。它利用一个双腔制动控制阀，2个或3个储气筒，组成两套彼此独立的管路，分别控制前后轮制动器。所以，在一套管路发生故障时，另一套管路仍可保证制动可靠。其工作过程为：气源由空气压缩机产生后进入储气筒，经油水分离后，进入前后轮储气筒，控制管路从双腔制动阀开始，当踩下制动踏板时，拉臂使制动控制阀开始工作，储气筒前腔的压缩空气便通过制动阀上腔进入后轮制动气室，使后轮制动，同时储气筒后腔的压缩空气通过制动阀下腔进入前轮制动气室，使前轮制动。

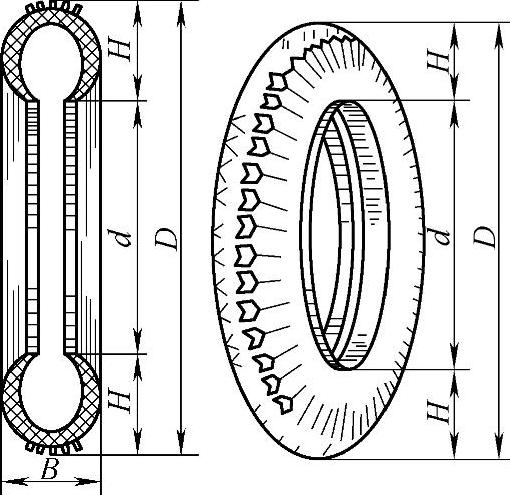

图2-44 轮胎的尺寸规格

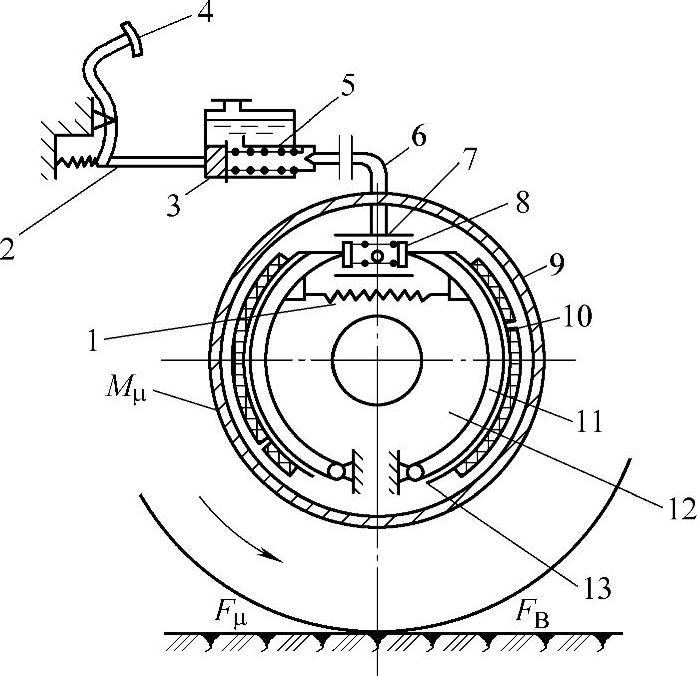

图2-45 液压制动系统

1—制动蹄回位弹簧 2—推杆 3—主缸活塞 4—制动踏板 5—制动主缸 6—液压油管 7—制动轮缸 8—轮缸活塞 9—制动鼓 10—摩擦片 11—制动蹄 12—制动底板 13—支承销

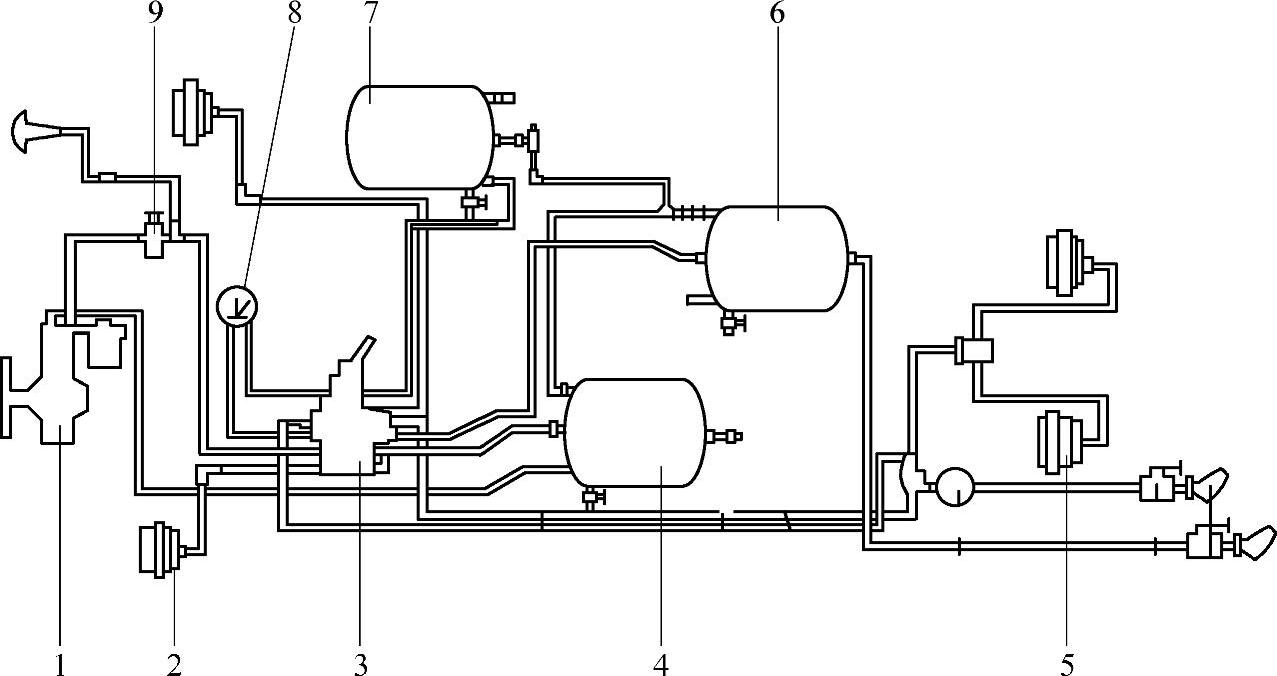

图2-46 双管路气压制动系统

1—空气压缩机 2—前轮制动气室 3—双腔制动阀 4—湿储气筒 5—后轮制动气室 6—主储气筒（供前制动器） 7—主储气筒（供后制动器） 8—双针气压表 9—调压器
