鉴定点12 拆装空调系统
一、鉴定题目 拆装空调系统
二、鉴定重点
正确地进行空调解体、清洗、检查、装配和调整等操作。
三、鉴定准备工作
桑塔纳LX型轿车一辆，常用拆装工具一套。
四、技术标准
详见操作方法。
五、操作方法
1.空调系统中制冷剂的排空
步骤1 关闭点火开关。
步骤2 拔下压缩机上的电源接头，以免无意间接通压缩机而将其损坏。
步骤3 如图2-91所示，将低压表1接入蒸发器与压缩泵之间低压管上的维修阀上，将高压表2接在储液罐上的维修阀上，缓慢地打开低压表阀门3和高压表阀门4，若打得太快，则会造成压缩机的油同时排出。
2.空调出风口的拆卸
步骤1 拆下仪表板下的内饰板。
步骤2 如图2-92所示，从仪表板下方压出左出风口6、右出风口4和中间出风口14。
步骤3 旋下自攻螺钉1和12，取下地板风管15。
步骤4 从风箱左、右半壳体上取下仪表板风道左空气软管8和右空气软管9。
3.空调真空管的拆卸
将进风罩真空阀、除霜及中央风门真空阀、地板风门真空阀上的真空管拆下。
4.压缩机的分解（见图2-93）
步骤1 先拆卸电磁离合器总成18，再拆卸缸盖1，最后分解压缩机6。
步骤2 用专用工具固定住前板13，再用扳手旋下主轴的六角螺母19。
步骤3 拆卸离合器前板13。将顶拔器的三个螺栓旋入前板13的螺孔内，用顶拔器的中心螺栓顶住主轴后，旋动中心螺栓，取下离合器前板13。
步骤4 拆卸半月键。用螺钉旋具撬下半月键7。
步骤5 拆卸轴用和孔用弹性挡圈。用尖嘴钳拆下孔用弹性挡圈15和轴用弹性挡圈21。
步骤6 拆卸带轮前，需先将主轴保护装置和爪子装入转子带轮16内。
步骤7 拆卸带轮时，将顶拔器的两个螺栓旋入爪子的螺孔内，将爪子和带轮16一起拆下。
步骤8 旋下螺钉，拆下磁场线圈的线卡子，用尖嘴钳取下轴用弹性挡圈21，取下磁场线圈。
步骤9 用卡环镊子钳入毡环12的金属保持器的两个孔内，将毡环12提出。
步骤10 用一个环行钩子和一把螺钉旋具将调整垫圈8取出。

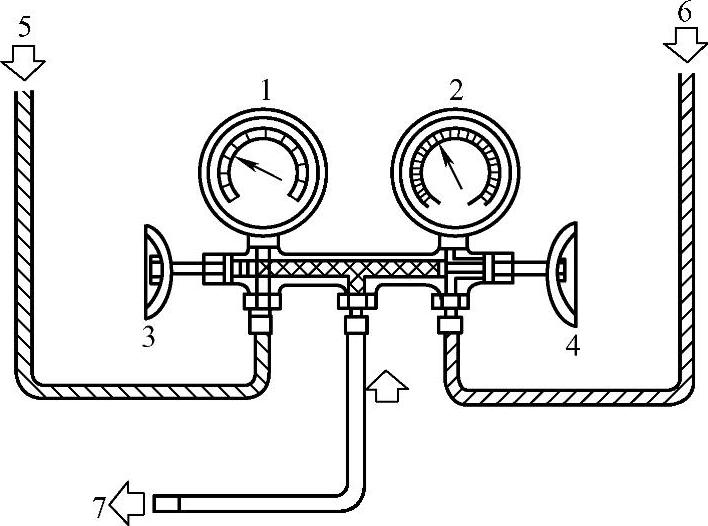

图2-91 制冷液的排出
1—低压表 2—高压表 3—低压表阀门 4—高压表阀门 5—接低压维修阀 6—接高压维修阀 7—通大气

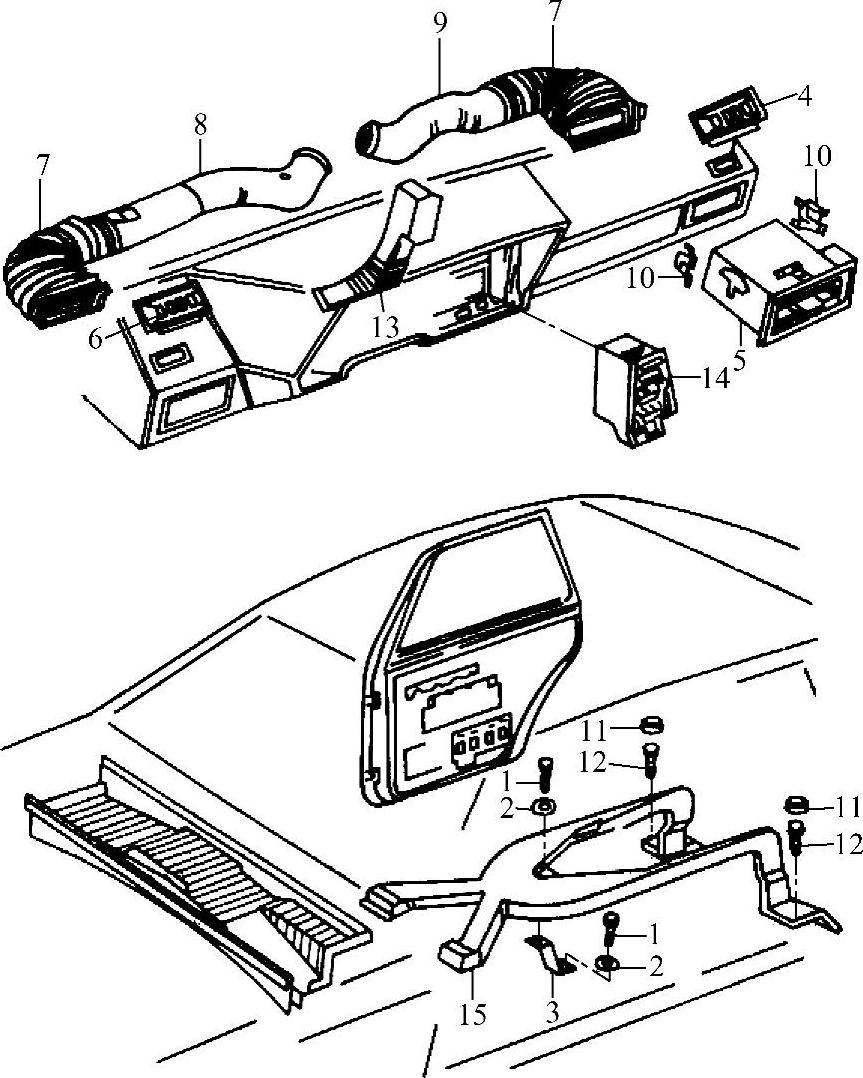

图2-92 空调出风口的拆卸
1、12—自攻螺钉 2—垫圈 3—固定板 4—右出风口 5—空调开关箱 6—左出风口 7—橡胶弯管 8—仪表板风道左空气软管 9—仪表板风道右空气软管 10—卡子 11—螺钉盖 13—空气通道 14—中间出风口 15—地板风管
图2-93 压缩机的分解
1—缸盖 2—密封垫 3—阀板 4—注油孔塞 5、9—O形圈 6—压缩机 7—半月键 8—油封 10—油封座 11、15、17—卡环 12—毡环 13—前板 14—垫圈 16—转子带轮 18—离合器总成 19—六角螺母 20—螺栓 21—轴用弹性挡圈
步骤11 用尖嘴钳取下轴油封座上的孔用弹性挡圈。
步骤12 用轴油封座专用拆卸器取下轴油封座10。
步骤13 将油封拆卸器插入油封8中，将油封8的弹簧向下压，同时旋转油封拆卸器直至把它啮合在油封8的保持架槽里，再把油封提出。
步骤14 拆卸缸盖1。旋下全部螺栓后，用一把小锤子和衬垫刮刀轻撬缸盖1的周边，直至缸盖1与阀板3脱开。
步骤15 从缸体上取下阀板3及密封垫。
5.压缩机的装配
按拆卸相反的顺序进行配装。
6.压缩机的安装
步骤1 安装压缩机时，必须确定离合器带轮、发动机带轮的带槽对称面在一个平面内。
步骤2 以规定力矩拧紧固定螺栓。M10螺栓的拧紧力矩为45N·m，M12螺栓的拧紧力矩为80N·m，M8螺栓的拧紧力矩为25N·m。
步骤3 散热器与风扇之间应保持一定的距离，对于塑料风扇该值至少为20mm。
步骤4 压缩机托架和软管之间应留有15mm间隙。
步骤5 检查燃油系统及冷却系统，应无渗漏现象。
步骤6 调整压缩机传动带的张紧度，用手指以98N的力压下时，传动带挠度应为8～12mm。
注意事项：
1）拆除制冷管路时，要避免与制冷剂接触，要戴橡胶手套、防护镜，保护手和眼睛。
2）不允许将制冷剂排到通风差的空间，必须用抽吸设备排出室外。
3）不允许充入制冷剂后进行熔焊或点焊操作。
