2.SMD系列

SMD形式封装的LED又分CHIP、TOP、SIDEVIEW等若干种，电气连接采取2、4或6引脚贴片的方式，是当前常用的光源。常用结构为PLCC表面灌注型LED，代表产品主要有2810、4008、3014、3020、3528、3535、5050、5060、5730等规格，主要应用于装饰照明、家居照明、背光、按键指示、仪表指示等。TOP LED白光发光强度高，功耗低，可靠性好，寿命长，无铅回流焊，符合欧盟公布的ROHS指令要求。TOP系列LED外形如图1-2所示。常见的SMD LED的尺寸见表1-2。

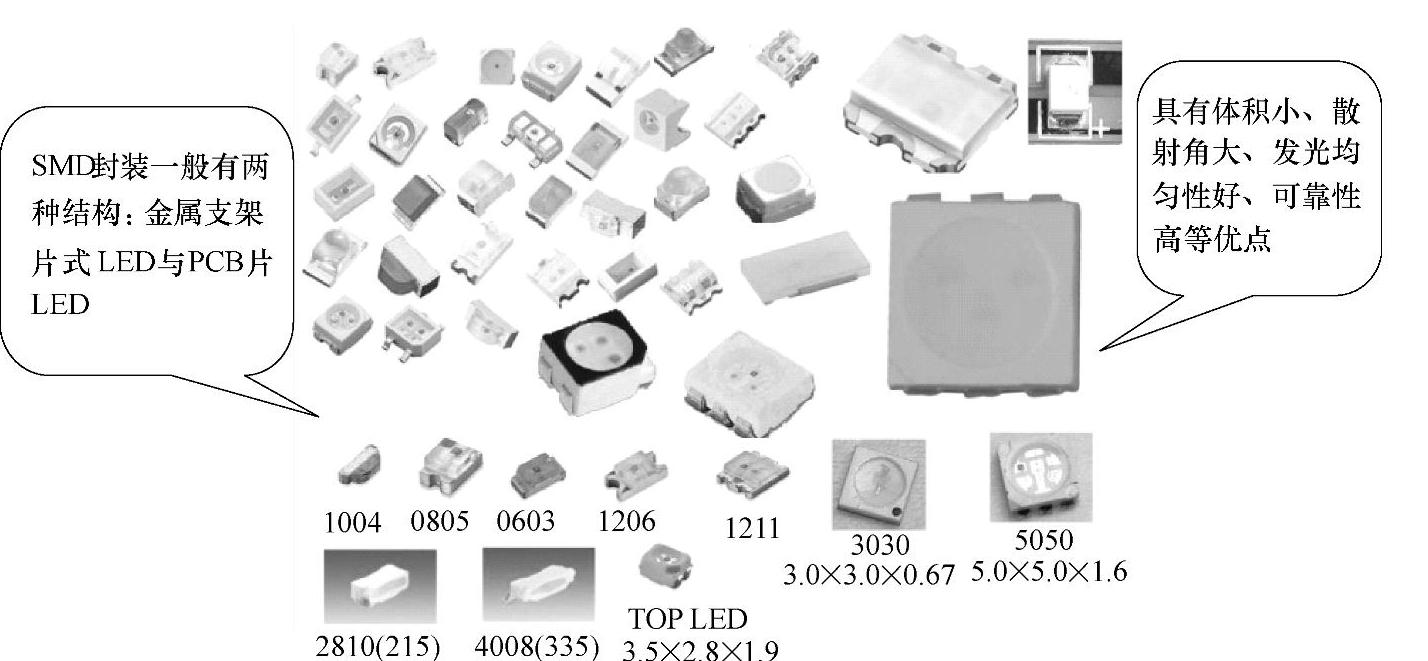

图1-2 TOP系列LED外形

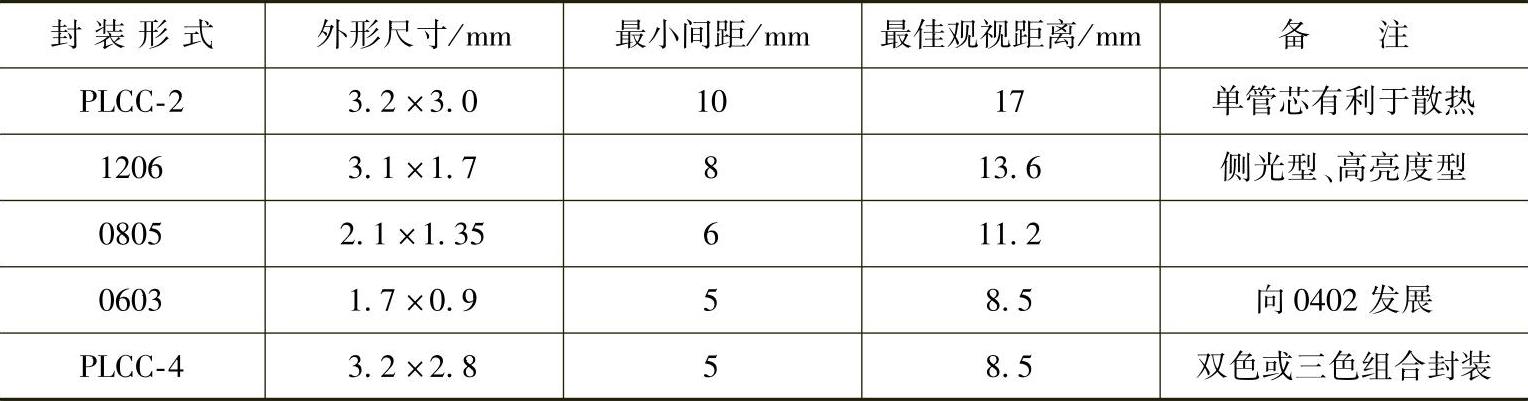

表1-2 常见的SMDLED的尺寸
