LED的伏安特性

LED的伏安特性曲线如图1-5所示。

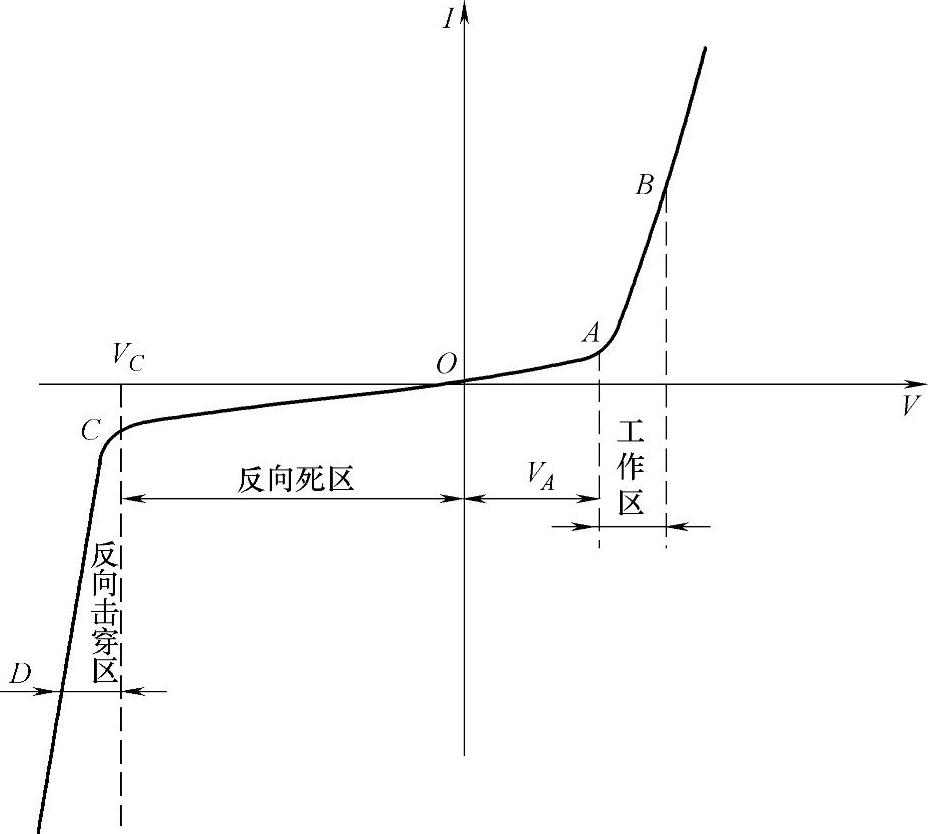

图1-5 LED的伏安特性曲线

注意：LED具有单向导电性，LED的门限电压和正常工作时的正向压降与LED的光色有关；具有非线性的伏安特性曲线，流过的LED电流与电压不成正比。LED光通量随电流增大而增加，但不成正比；对温度敏感，结温升高时，光输出减少，正向电压降低；离散性较大。

1）OA段：正向死区。V_A为开启LED发光的电压。例如，红色（黄色）LED的开启电压一般为0.2～0.25V。

2）AB段：工作区在这一区段，一般是随着电压增加电流跟着增加，发光亮度也跟着增大。但在这个区段内要特别注意，如果不加任何保护，当正向电压增加到一定值后，LED的正向电压会减小，而正向电流会加大。如果没有保护电路，会因电流增大而烧坏发光二极管。

3）OC段：反向死区。LED加反向电压是不发光的（不工作），但有反向电流。这个反向电流很小，一般在几微安之内。

4）CD段：反向击穿区LED的反向电压一般不要超过10V，最大不得超过15V，否则就会出现反向击穿，导致LED报废。
