2.2.1 PAR205W驱动器的设计

PAR205W驱动器采用芯片BP3105作为主芯片，工作电压范围为AC85～264V。主要应用于输出电压为16.5V、输出电流为350mA的LED灯具。

1.PAR205W驱动器电路原理图

PAR205W驱动器电路原理图如图2-14所示。

2.PAR205W驱动器电路原理图BOM表

PAR205W驱动器电路原理图BOM表见表2-9。

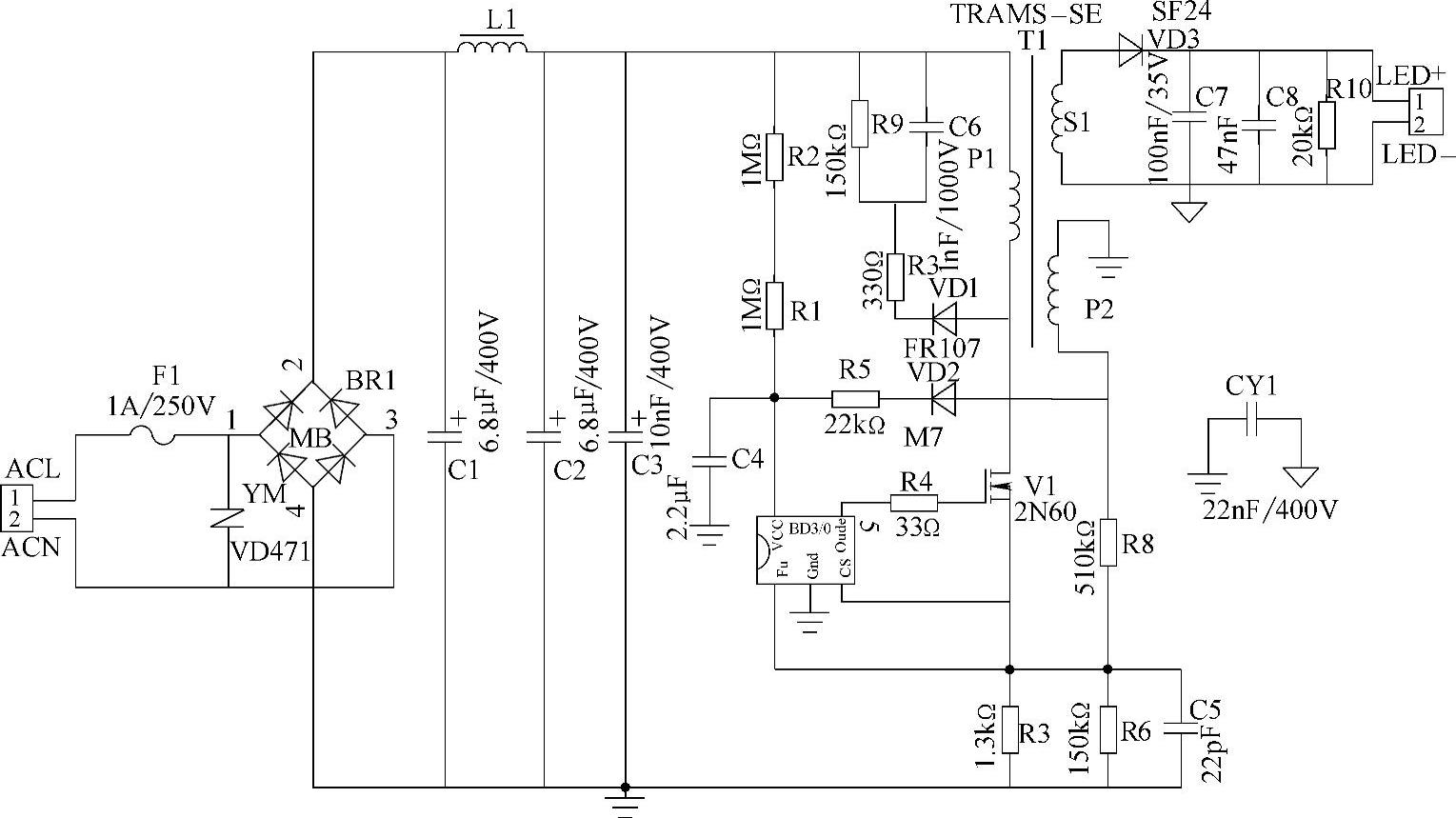

图2-14 PAR205W驱动器电路原理图

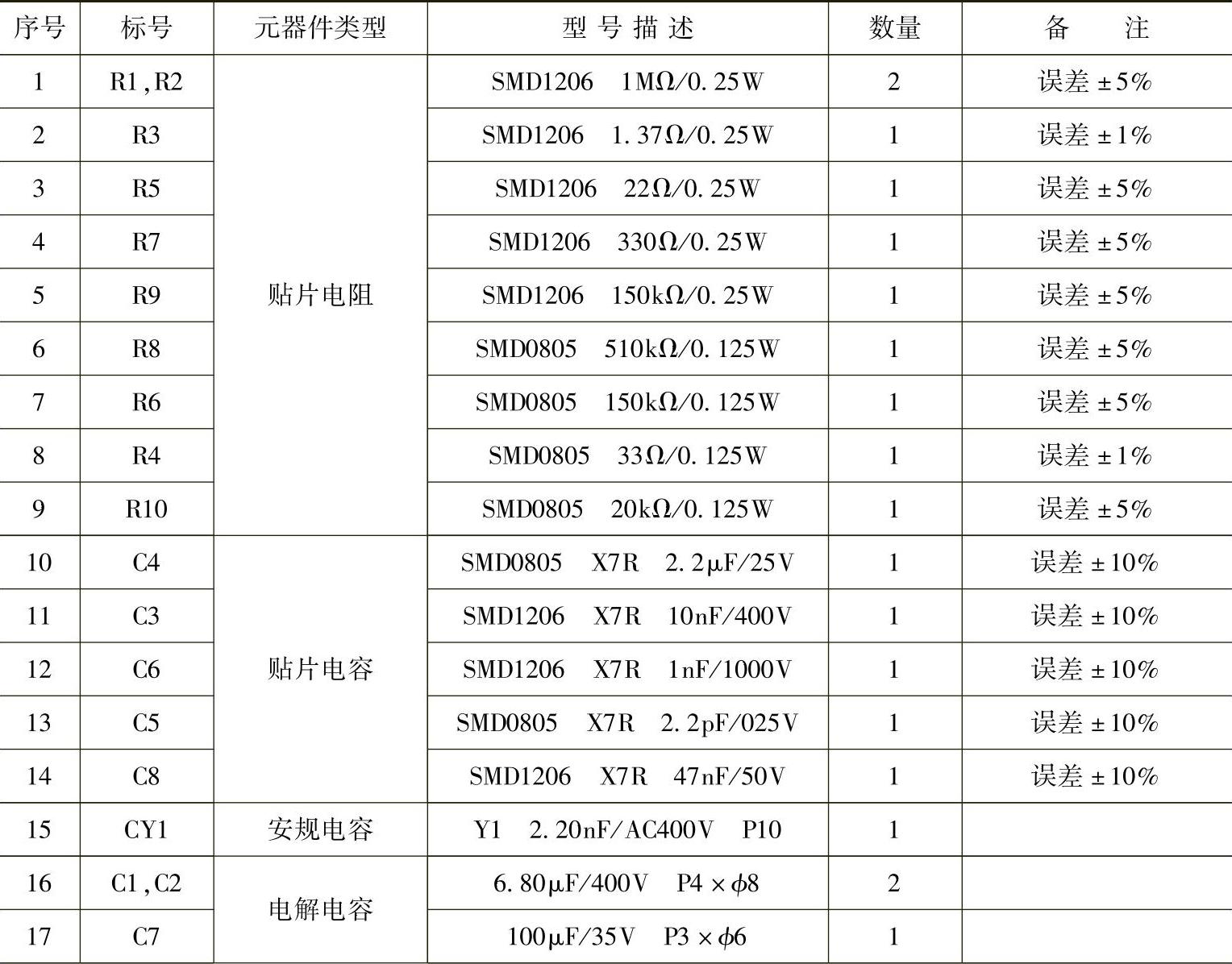

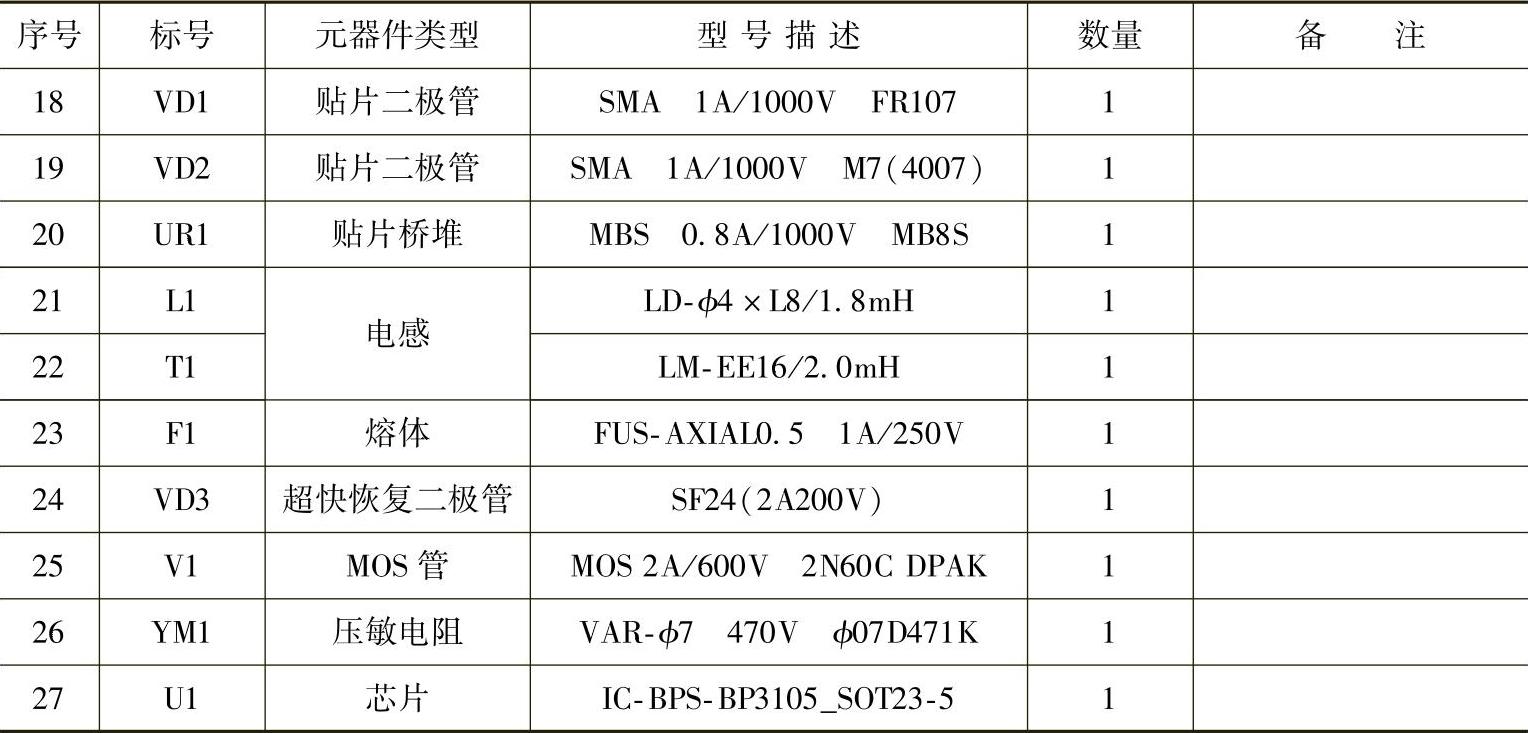

表2-9 PAR205W驱动器电路原理图BOM表

（续）

3.电气特性

电气特性见表2-10。

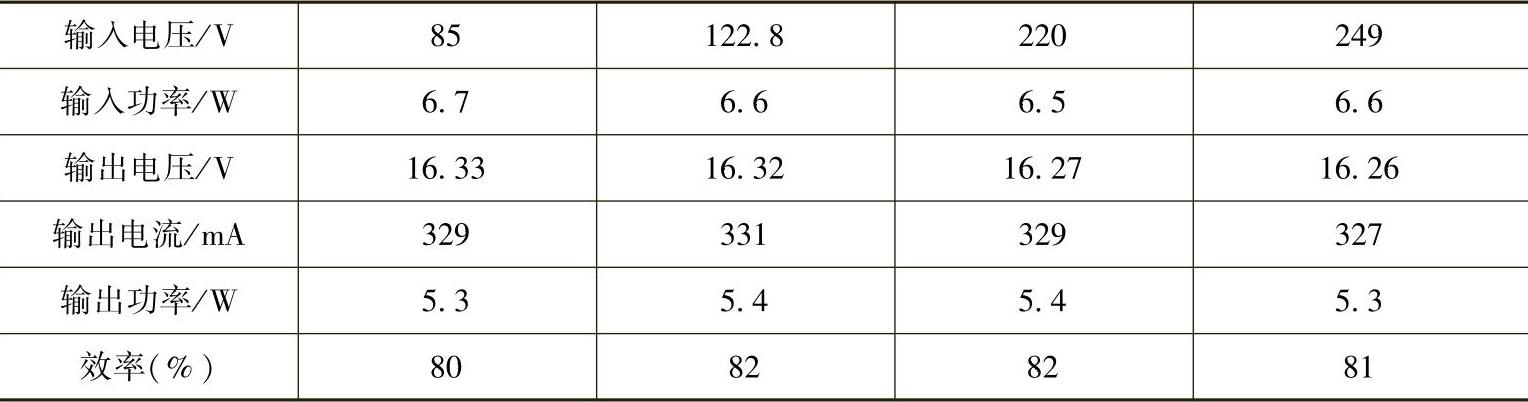

表2-10 电气特性

线性调整率：＜3％，负载调整率：＜1％。

4.变压器的参数

变压器的原理图如图2-15所示。

变压器绕法见表2-11。

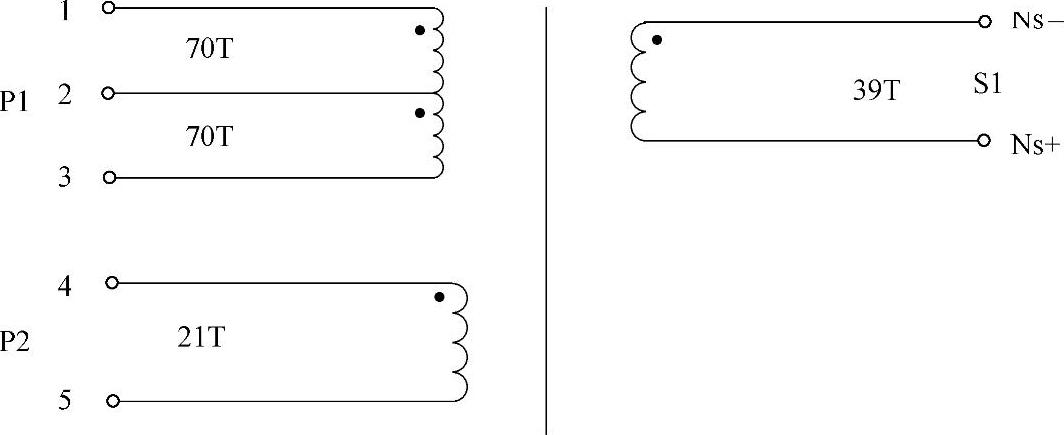

图2-15 变压器的原理图

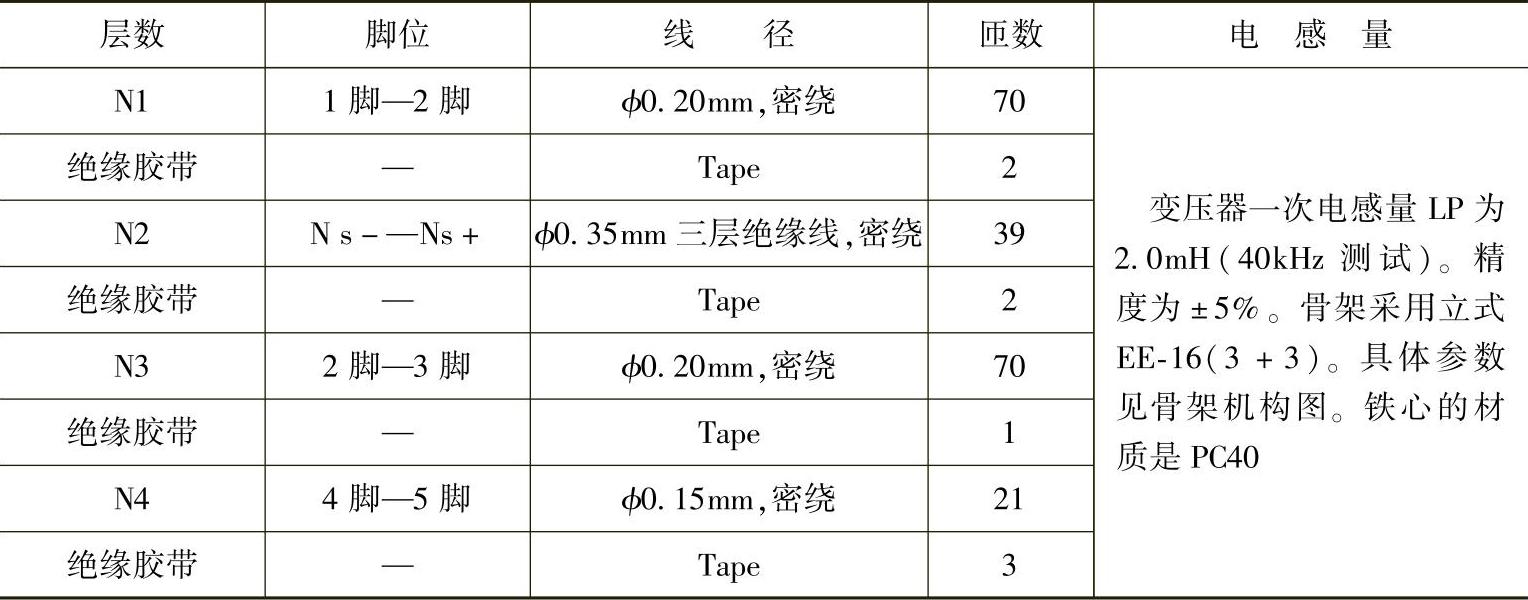

表2-11 变压器绕法

底视图如图2-16所示。

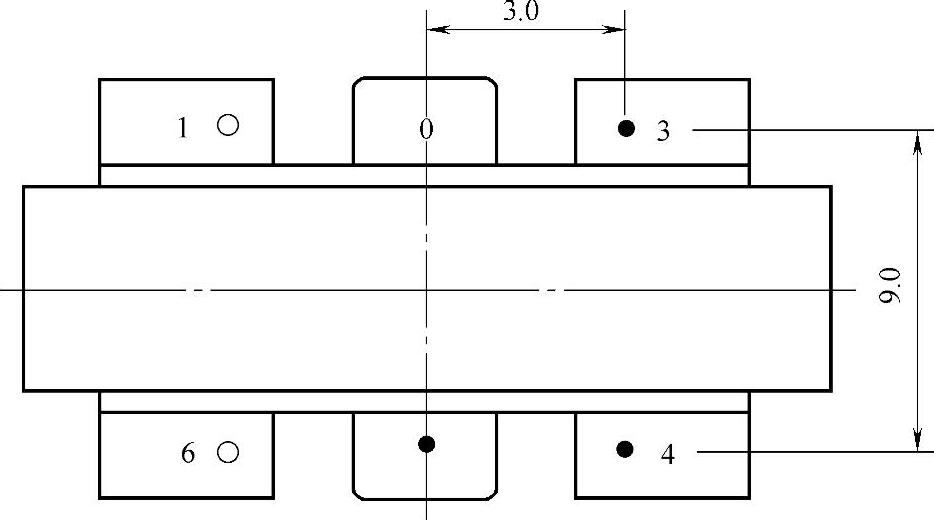

图2-16 底视图

注意：Ns-线、Ns﹢线直接从变压器Pin1～Pin3侧底部引出，各30mm，且Ns-要套黑颜色热缩套管做区分；2和6脚需要剪脚，2脚须绕完线后再剪。
