2.4.1 3WLED筒灯、LED天花灯驱动器的设计
RM3252／RM3253基于初级控制（PSR）开关电源主芯片。不再需要光耦合器与TL431即可达到稳压恒流。RM3252与RM3253的区别是，RM3252外接了开关管13003，封装为SOT23-6及TO94；RM3253集成了13003，封装为SOP8，集成的13003更能提高产品一致性。
1.RM3252／RM3253的特征
1）恒压恒流均采用初级控制（PSR），无须光耦合器和TL431。
2）VCC启动电压为12V，关断电压为6V，过电压保护为28V。
3）内置前沿消隐电路（LEB）：300ns（Typ）。
4）低的启动电流：15μA（Typ）Max.25μA。
5）低的工作电流：2.0mA（Typ）Max.5mA。
6）工作频率：54kHz（UDD=21V）。
7）输出恒定电压、恒定电流。
8）交流电压输入范围宽。
9）OLP、OVP、OCP保护。
10）驱动电流（Typ）：15mA（仅限RM3252 SOT23-6、TO94封装）。
11）内置800V功率开关管13003（仅限RM3253 SOP 8封装）。
2.RM3252／RM3253的引脚及功能介绍

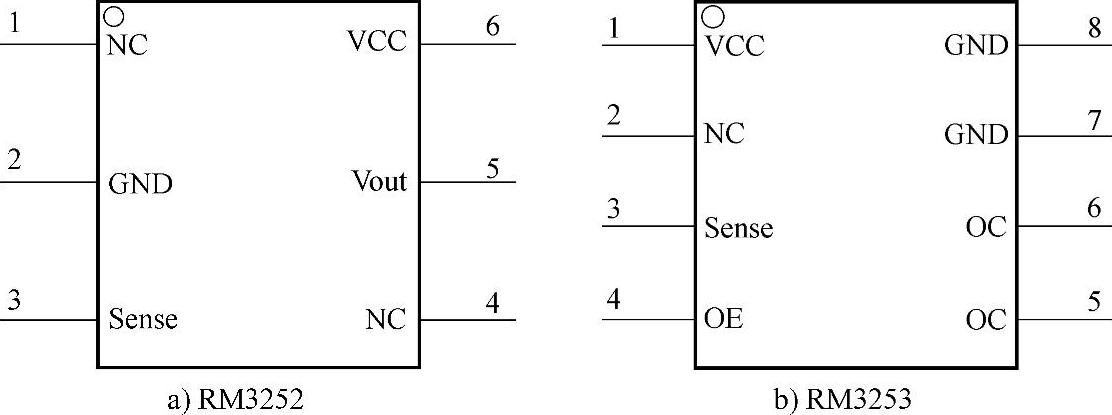

RM3252／RM3253的引脚图如图2-28所示。
图2-28 RM3252／RM3253的引脚图

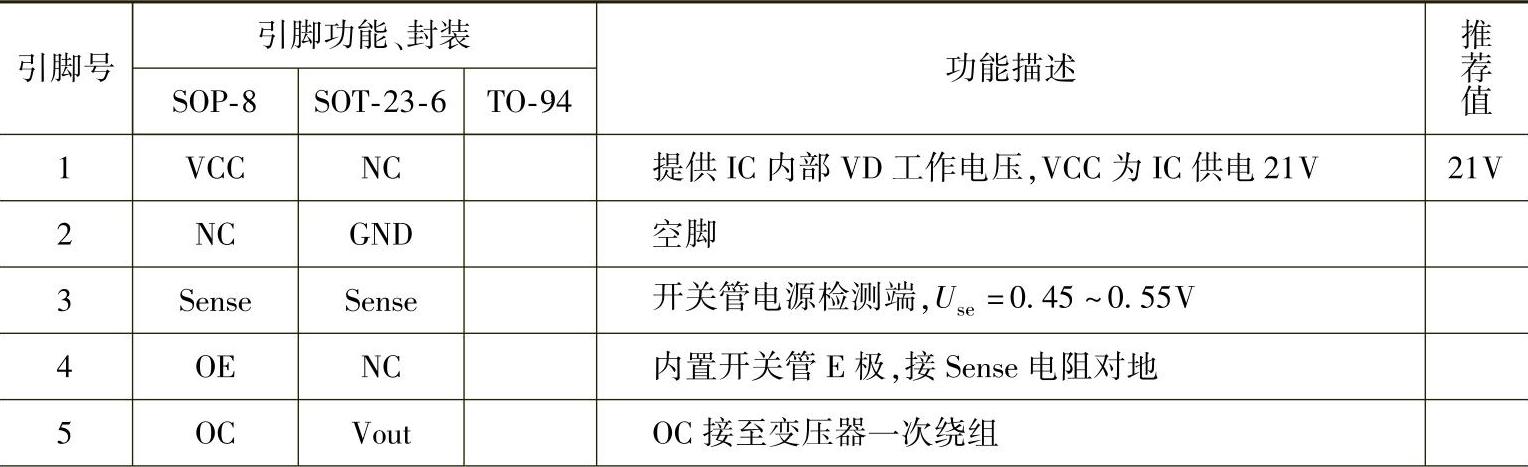

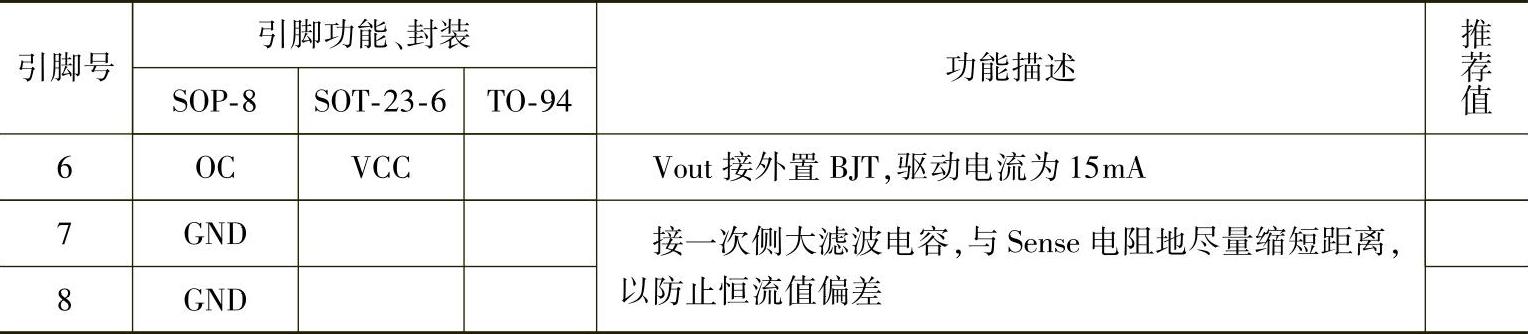

RM3252／RM3253的引脚功能见表2-21。
表2-21 RM3252／RM3253的引脚功能
（续）
3.3WLED筒灯、LED天花灯驱动器电路原理图

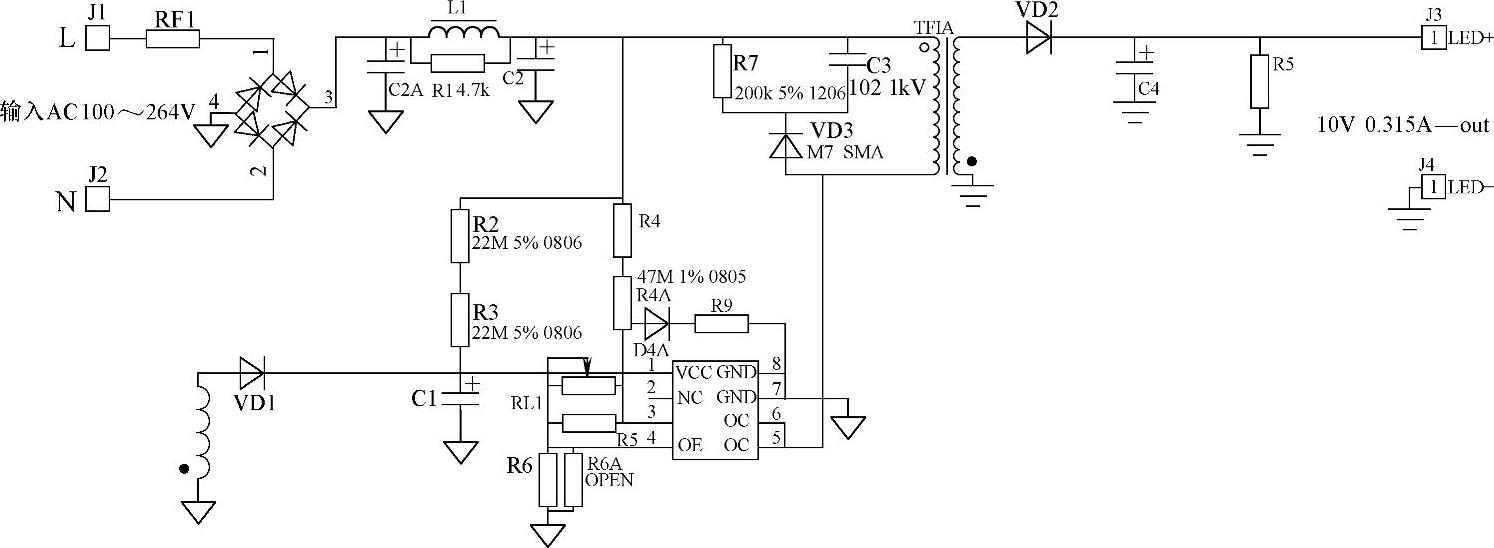

3W LED筒灯、LED天花灯驱动器电路原理图如图2-29所示。
图2-29 3W LED筒灯、LED天花灯驱动器电路原理图
4.3WLED筒灯、LED天花灯驱动器电路原理图BOM表

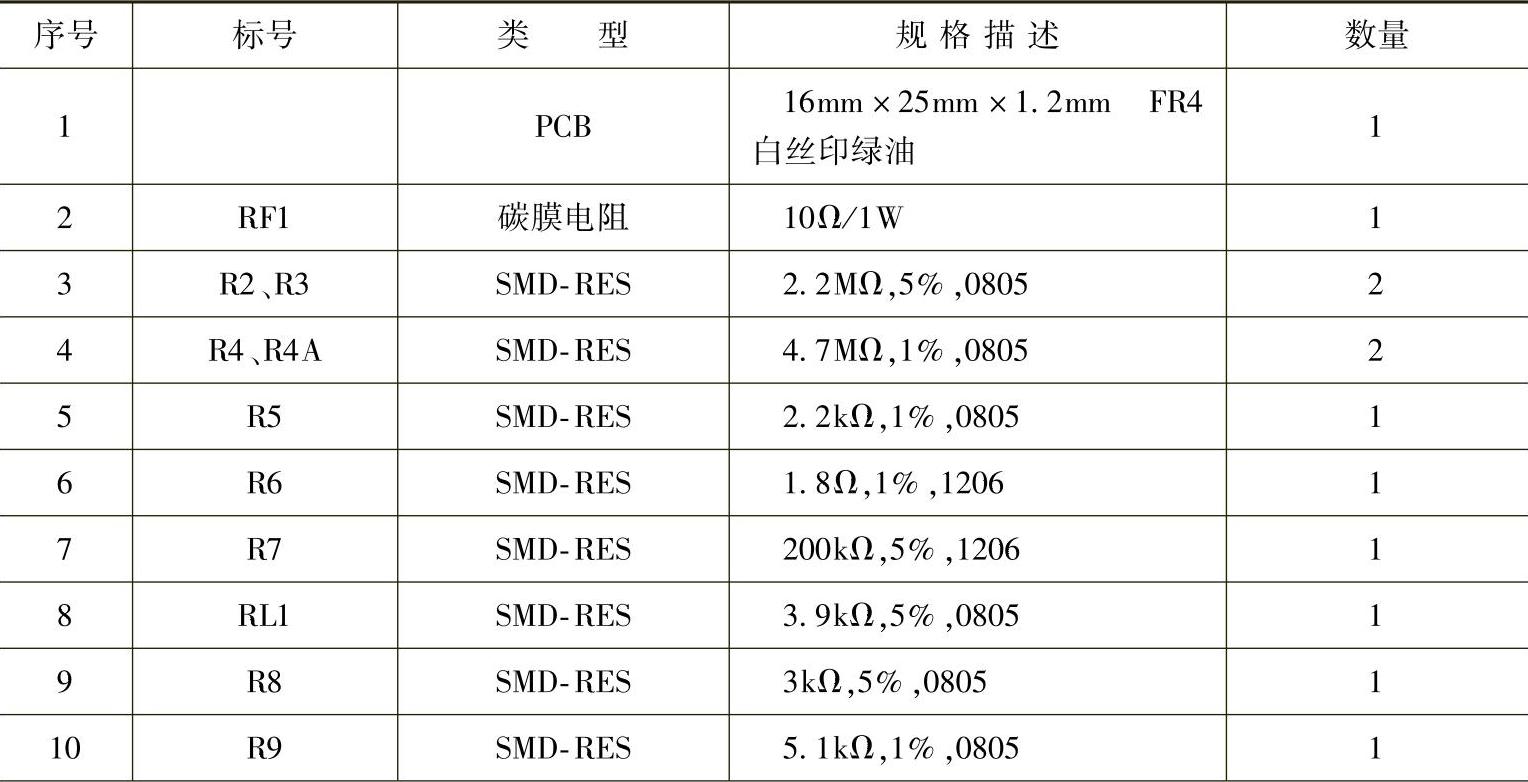

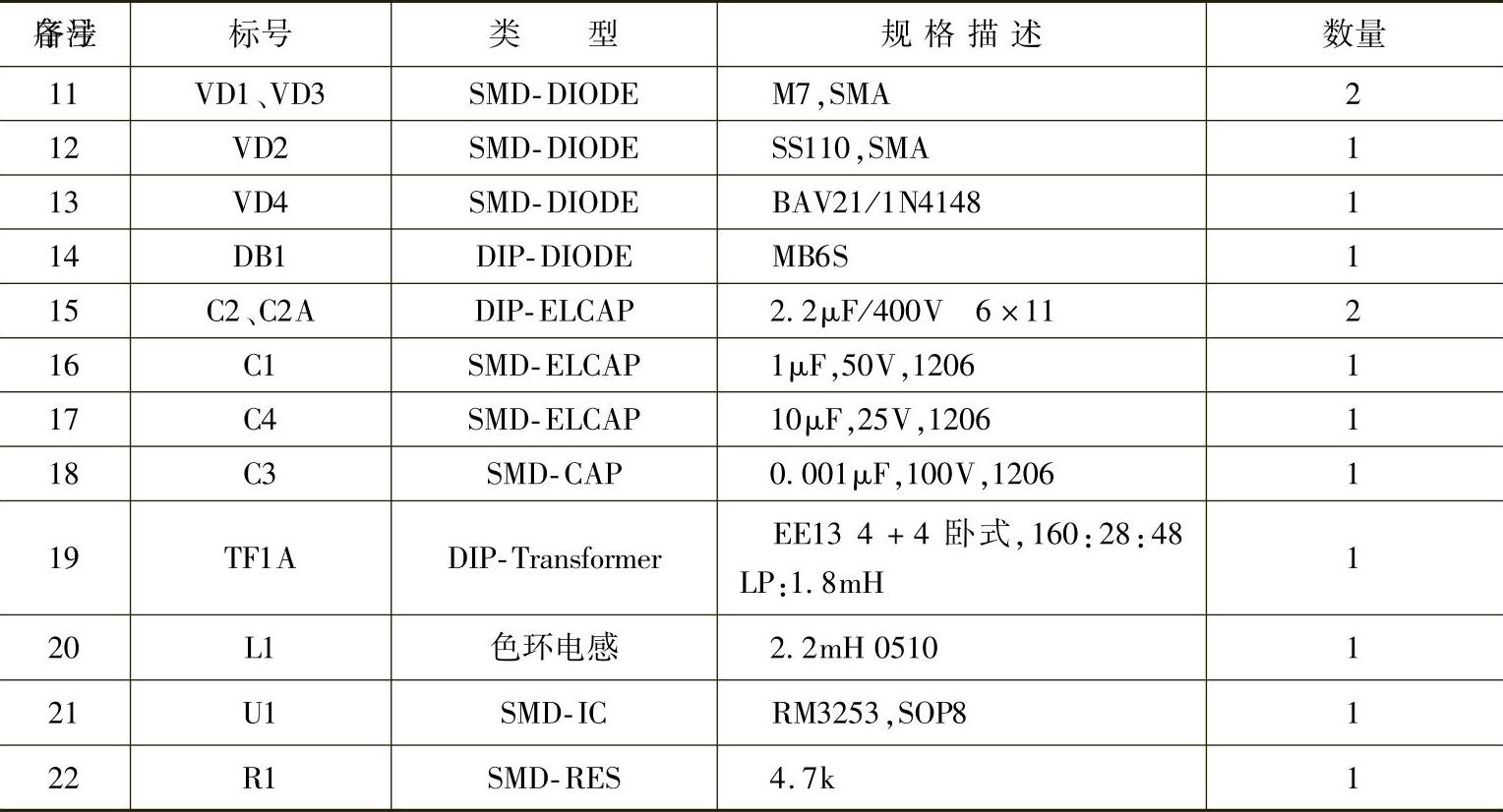

3W LED筒灯、LED天花灯驱动器电路原理图BOM表见表2-22。
表2-22 3WLED筒灯、LED天花灯驱动器电路原理图BOM表
（续）
5.变压器参数
变压器参数如图2-30所示。
图2-30 变压器参数
6.输入与输出测试连接示意图

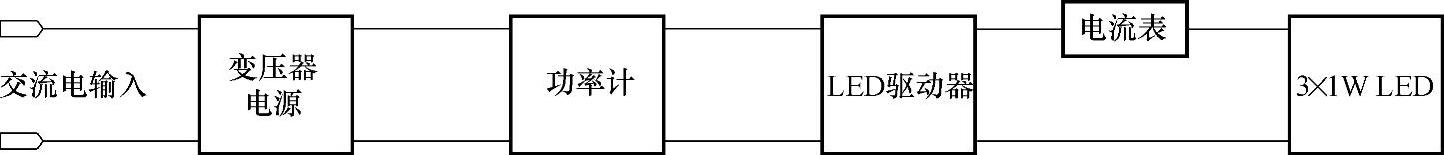

输入与输出测试连接示意图如图2-31所示。
图2-31 输入与输出测试连接示意图
