LED路灯的安装

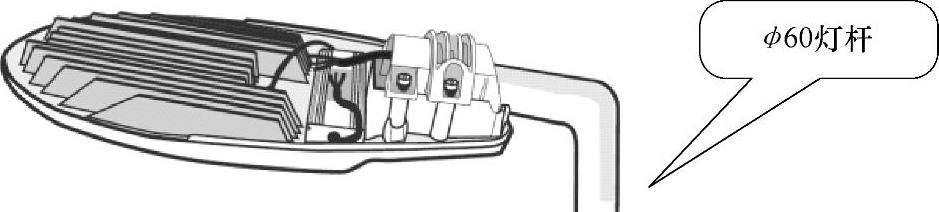

1）将LED路灯接口插入ϕ60灯杆，紧固内六角螺钉，安装过程中注意保持LED路灯平衡，如图4-15所示。

图4-15 固定LED路灯

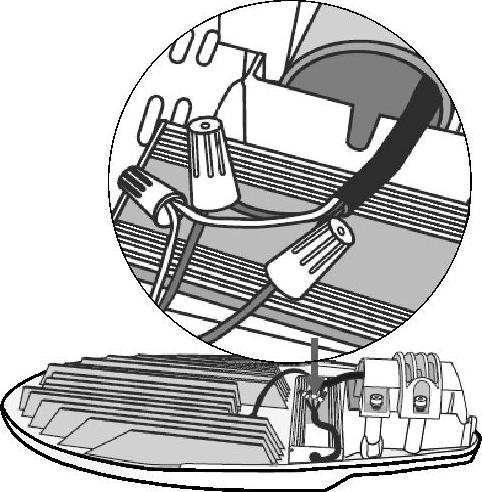

2）LED路灯输入为3芯护套线，其中红色线接相线，蓝色线接零线，黄绿花线接地。接线方法如图4-16所示。

3）产品套入安装支架螺钉里面，固定好产品及水平角度之后锁紧螺钉，把灯具安装在路灯支架上对准螺钉孔位锁紧，调整灯具仰角，使灯具出光角度达到灯具指定要求。

4）给LED路灯施加额定电压即可正常工作，工作过程中须保证电压在额定范围内，超出额定电压时会造成不可修复的损坏。安装好LED路灯的示意图如图4-17所示。

图4-16 接线方法

注意：如果没有绿色或绿滚黄电源线时，可将接地线锁至电源供应器的螺钉上，但螺钉必须和路灯金属外壳相接。如果灯具电源线有多根，则将相同颜色电线接在一起，再与电杆上的电源进行连接。

图4-17 安装好LED路灯的示意图
