5.3  LED模组

LED模组是LED产品中应用比较广的产品，在结构方面和电子方面也存在很大的差异，简单的就是用一个装有LED的线路板和外壳组成一个LED模组，复杂的就加上一些控制，恒流源和相关的散热处理使LED寿命和发光强度更好。主要用于展示广告字体（亚克力、吸塑）和标示的夜间效果，它以文字或标示为媒介，安装在楼宇顶部或墙面，既能表现标示白天效果，又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED照明应用控制系统，对文字或标示进行动态视频控制，在一些娱乐气氛较浓的场所，LED光源模组已经成了企业展示自我形象的最重要的选择之一。LED模组如图5-13所示。

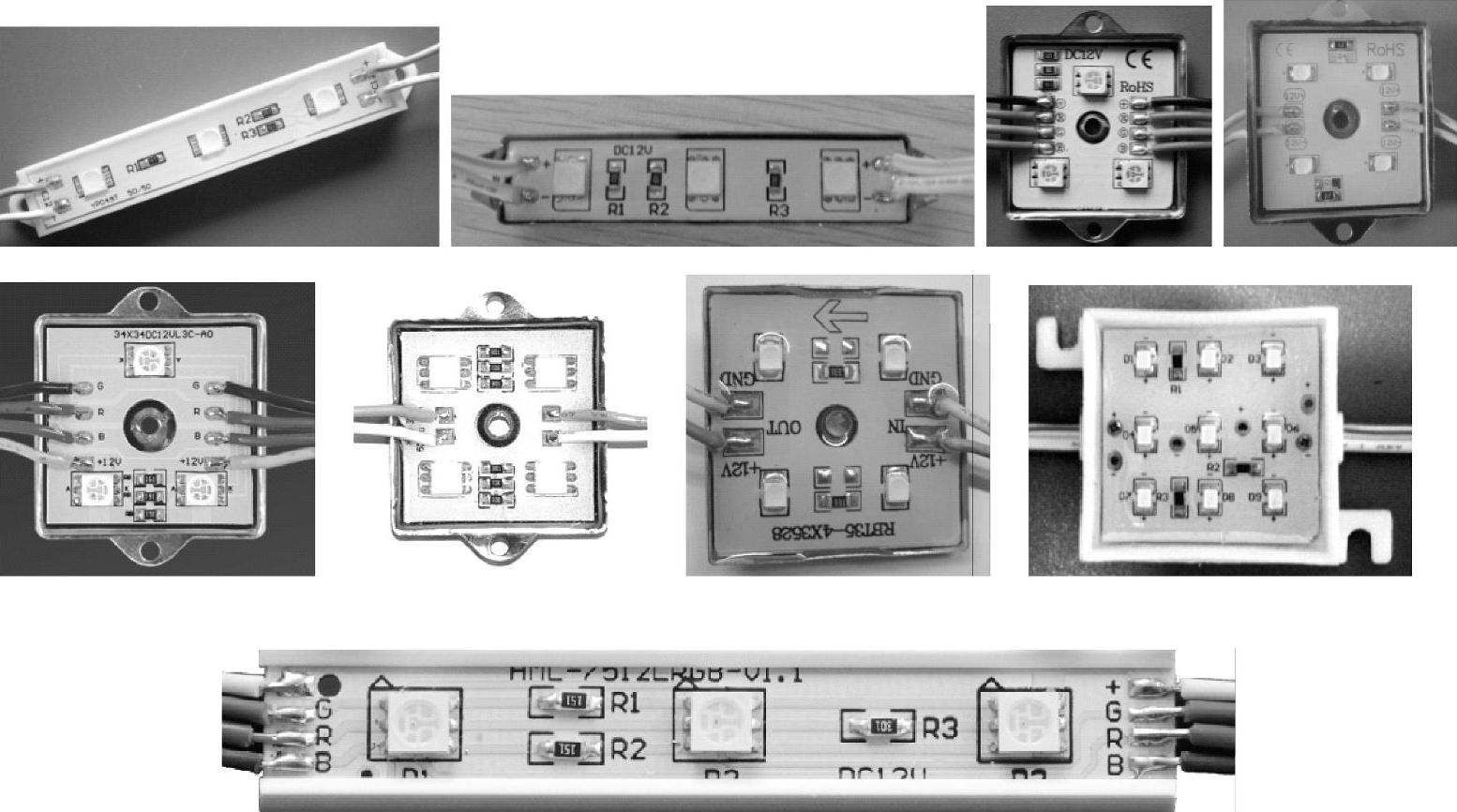

图5-13 LED模组

LED模组的工作一般为DC12V或者DC24V，光源大部分是3528或者5050，LED的额定电流各不相同，普通的LED电流一般为20mA。在实际过程中白光、绿光一般为17～18mA，红光和黄光一般为12～13mA。为了能有效控制电路中的电流，须在电路中配置适当的限流电阻。

R=（U_{输入电压-ULED总电压}）／I（流过限流电阻的电流）
