LED灯带功率计算

1.LED灯带功率计算

LED灯带功率为

P=UI式中，U为工作电压（如DC12V或DC 24V）；I为工作电流。

注意：一般3528灯电流为19～21 mA，5050灯电流为55～58 mA。限流电阻一般贴片0805或1206规格，具体配多大电阻，参见LED产品设计电流标准。

1m60灯3528的灯带功率为

I=（60／3）×0.02A=0.4A

P=UI=12×0.4W=4.8W

5m的最大功率为

P_max=4.8×5W=24W

其他规格，功率类同。

若需500m3528灯带1m60灯需配多大的电源？

P_总=UI×总米数=4.8×500W=2400W

电源采用400W不防水电源，功率按照0.85电源总功率计算：

电源个数=2400／（400×0.85）=2400／340=7

每个电源带的灯带数：340W／4.8W=70m=14圈

注意：前面6个带14圈，后面一个带16圈，共100圈，以上所有功率为最大值。通常按5m来说，因存在电压降的原因，不可能达到24W，在20～22W。

单色LED灯带连接示意图如图5-32所示。

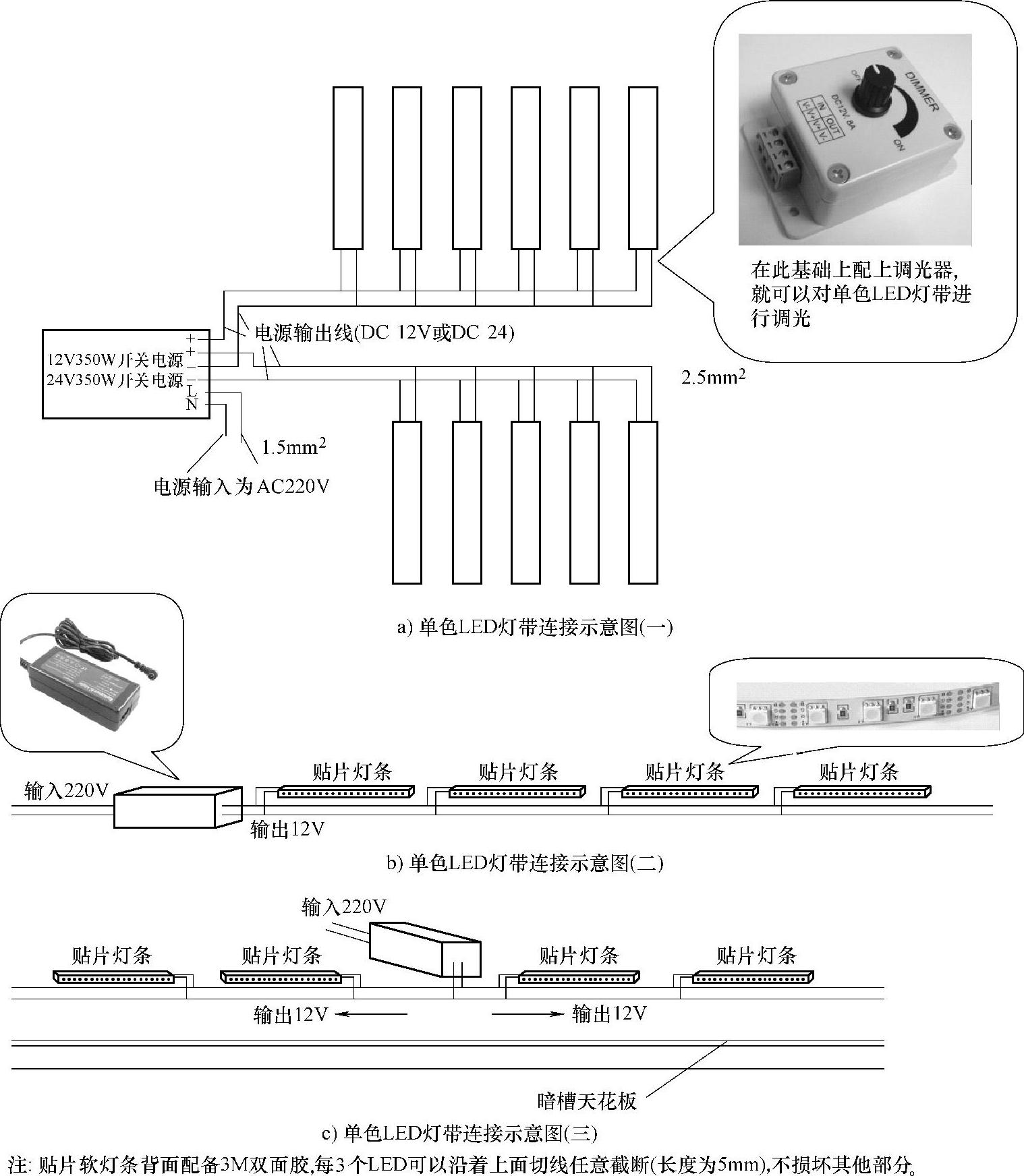

图5-32 单色LED灯带连接示意图
