（二）建筑安装实训中心的构成

建筑安装实训中心主要由轨道交通土木工程模型实训室、轨道交通设备安装和限界实训室、轨道交通构筑物防水实训室组成，如图3-139所示。

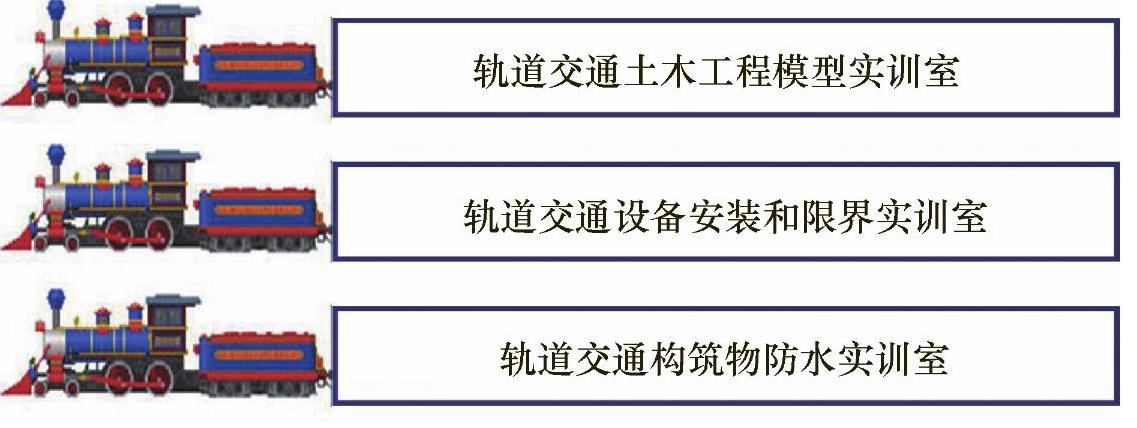

图3-139 城市轨道交通建筑安装实训中心的构成

1.轨道交通土木工程模型实训室

（1）实训室的功能描述本实训室主要训练城市轨道交通土木工程的施工和养护维修人员的技术能力。通过实训，学员能了解城市轨道交通的施工方法和区间、隧道、车站的土木工程结构及维修重点。

（2）实训室的技术要求轨道交通施工方法培训多媒体教学3D演示软件1套；施工模型，包括盾构法、新奥法、明挖法、盖挖法、地下连续墙法、矿山法等施工模型；土木工程结构，包括车站模型、隧道断面模型、高架桥模型等；大型施工维修工具模型。

（3）实训室设备举例轨道交通施工方法培训多媒体教学3D演示软件主要是通过3D动画形式演示各种不同的施工方法和施工过程，介绍各施工方法的优缺点及适用情景，常用的盖挖法如图3-140所示。

图3-140 盖挖法

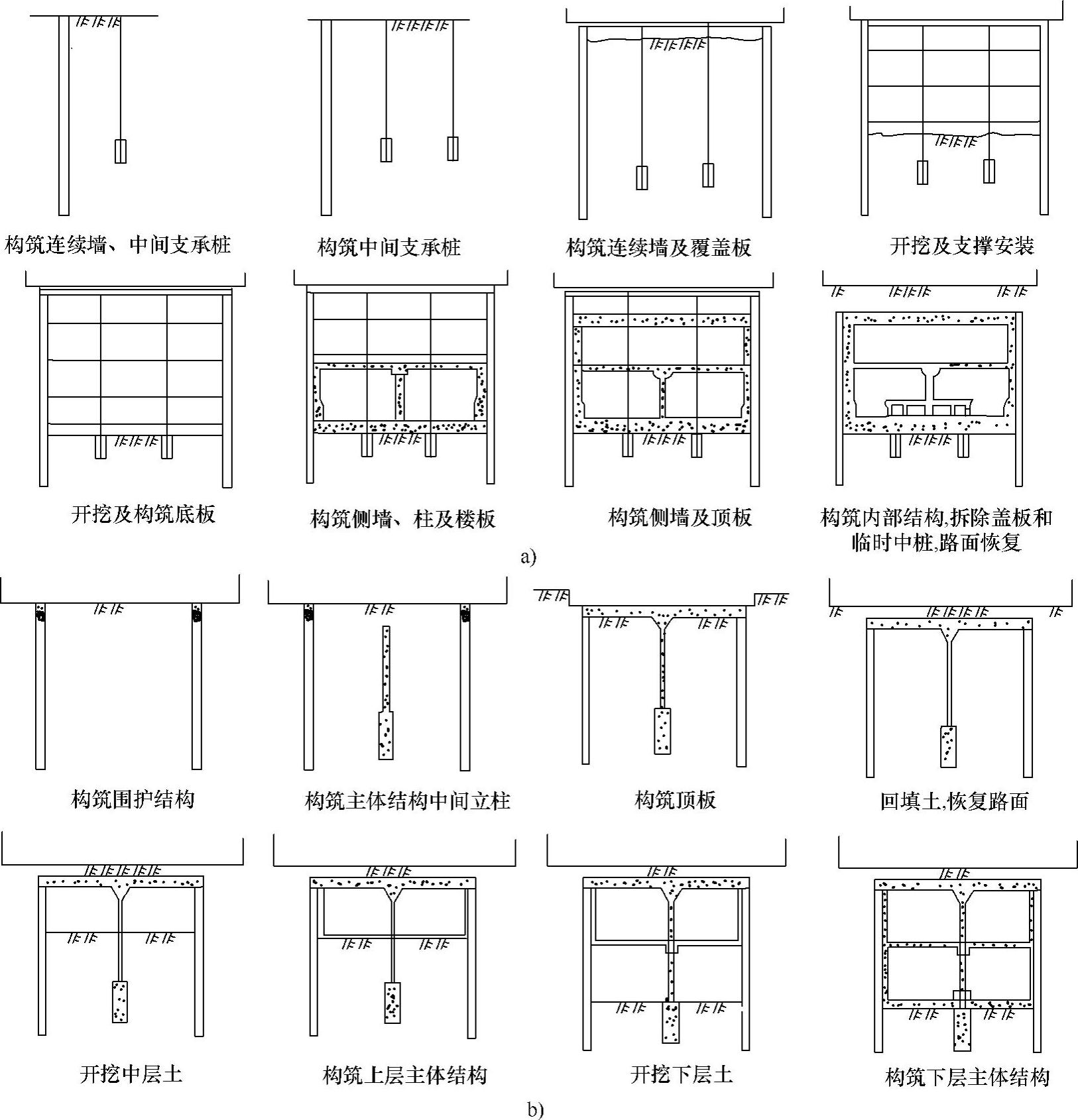

a）盖挖顺作法 b）盖挖逆作法

三大类模型，包括施工模型，如图3-141所示；车站、隧道、桥梁结构模型，如图3-142～图3-146所示；各种大型施工维修工具模型，如图3-147所示。

图3-140 盖挖法（续）

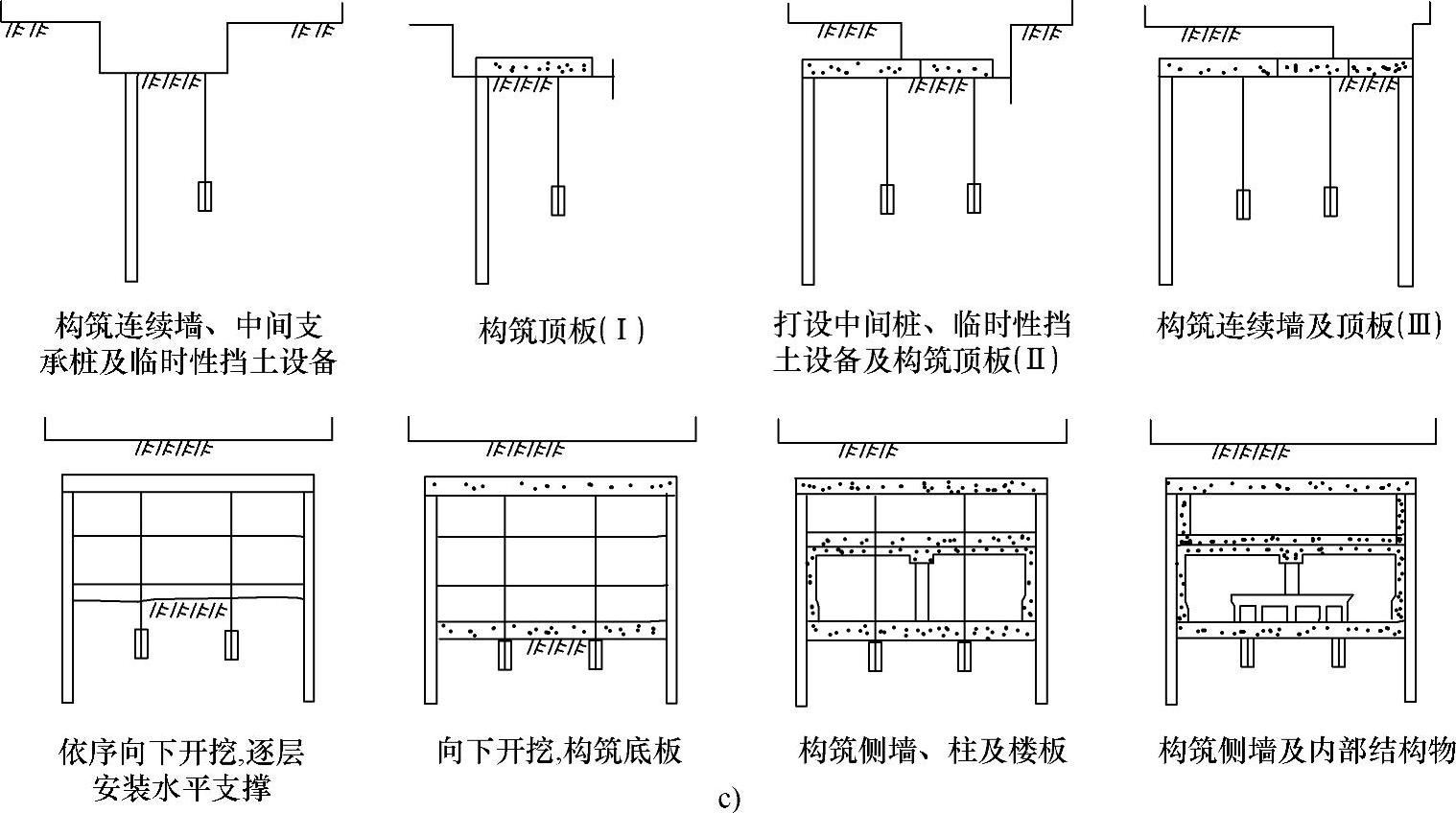

c）盖挖半逆作法

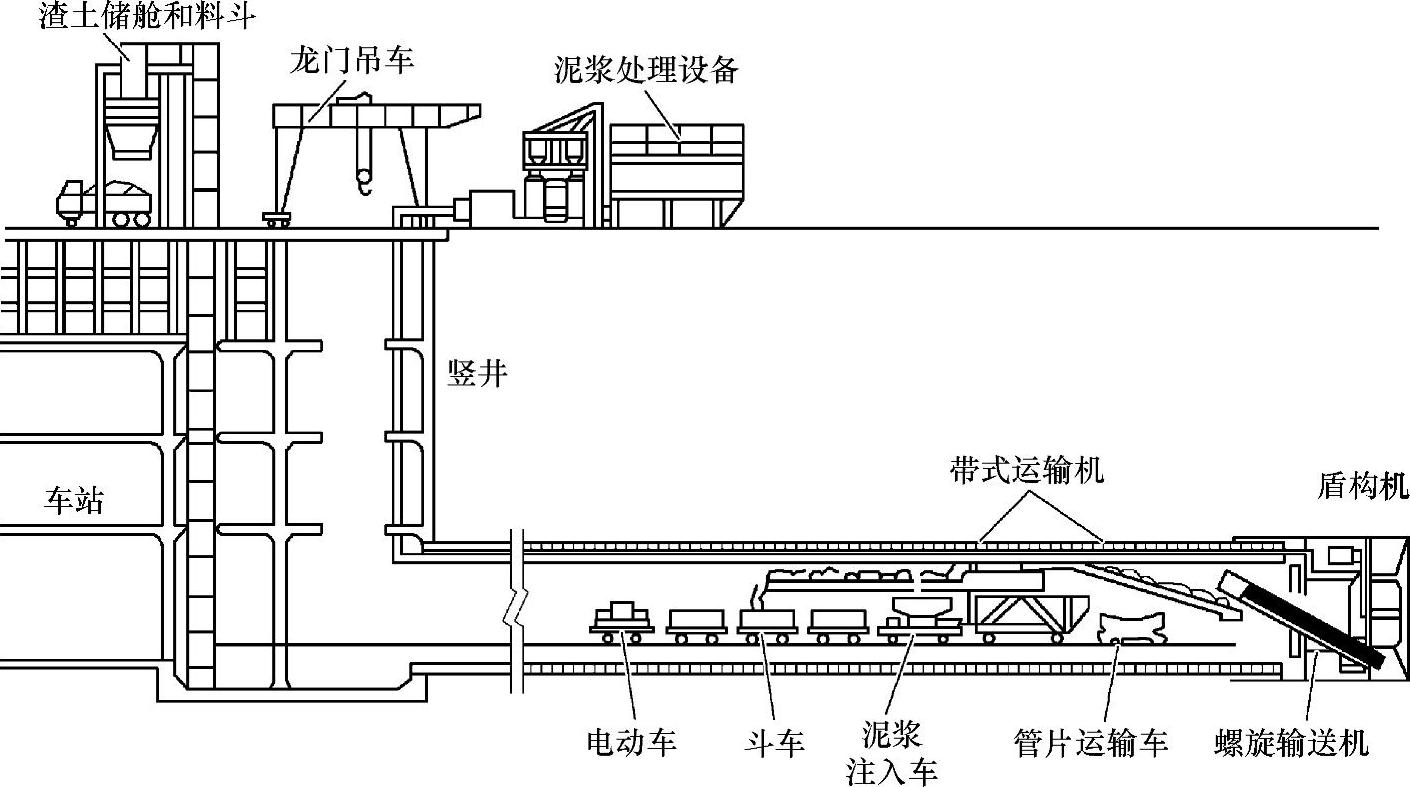

图3-141 盾构法施工模型

2.轨道交通设备安装和限界实训室

（1）实训室的功能描述本实训室主要训练城市轨道交通各种设备的安装、调试、维护人员的技术能力与对限界的认知。通过实训，学员能了解掌握城市轨道交通的各种设备的安装调试技术。

（2）实训室的技术要求城市轨道交通车站和区间的模型1套，模型能显示出车站和区间的各种设备的安装位置和各种限界要求；水平触摸台式设备安装互动教学机若干，如

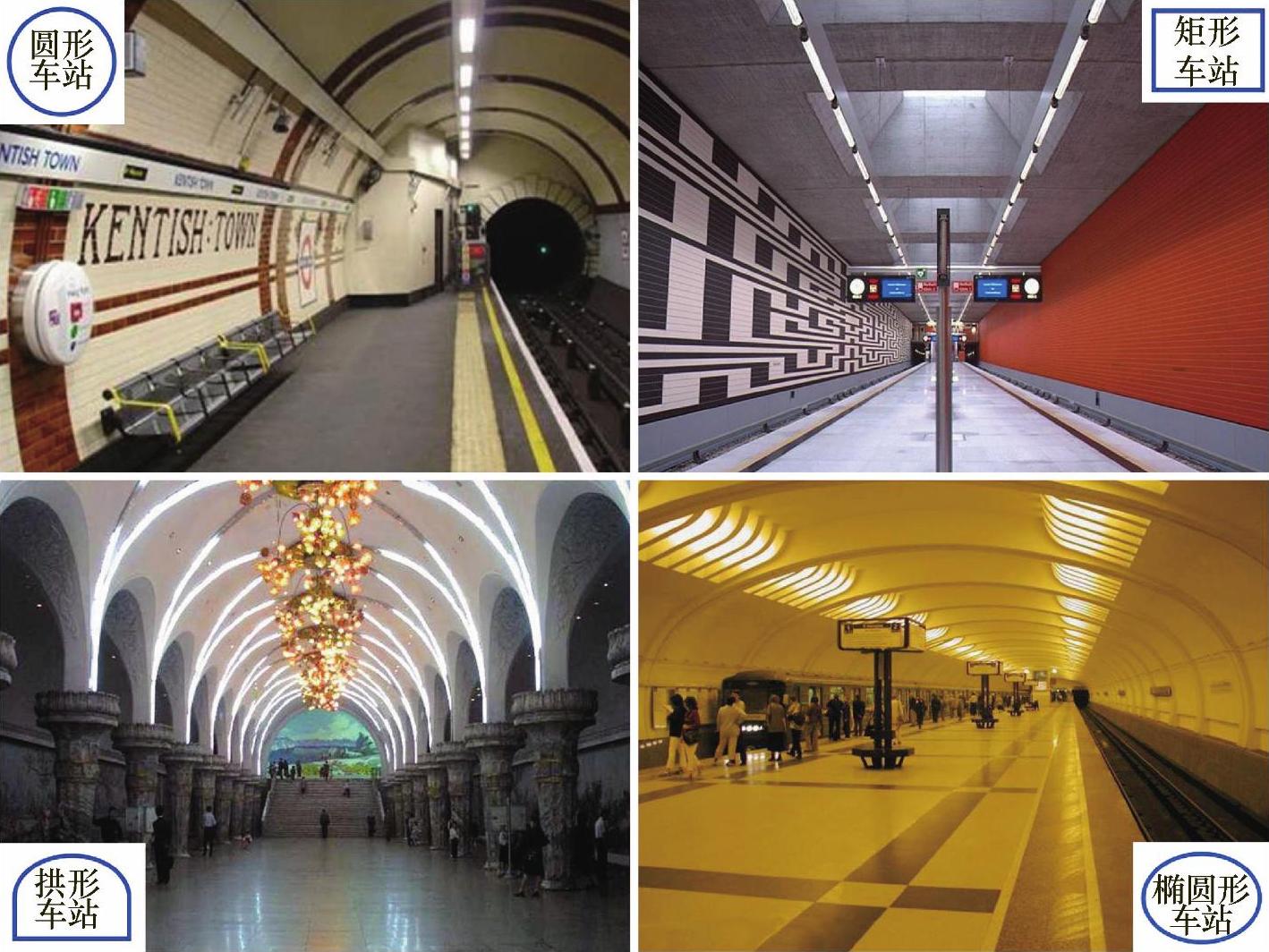

图3-142 各种地下车站模型

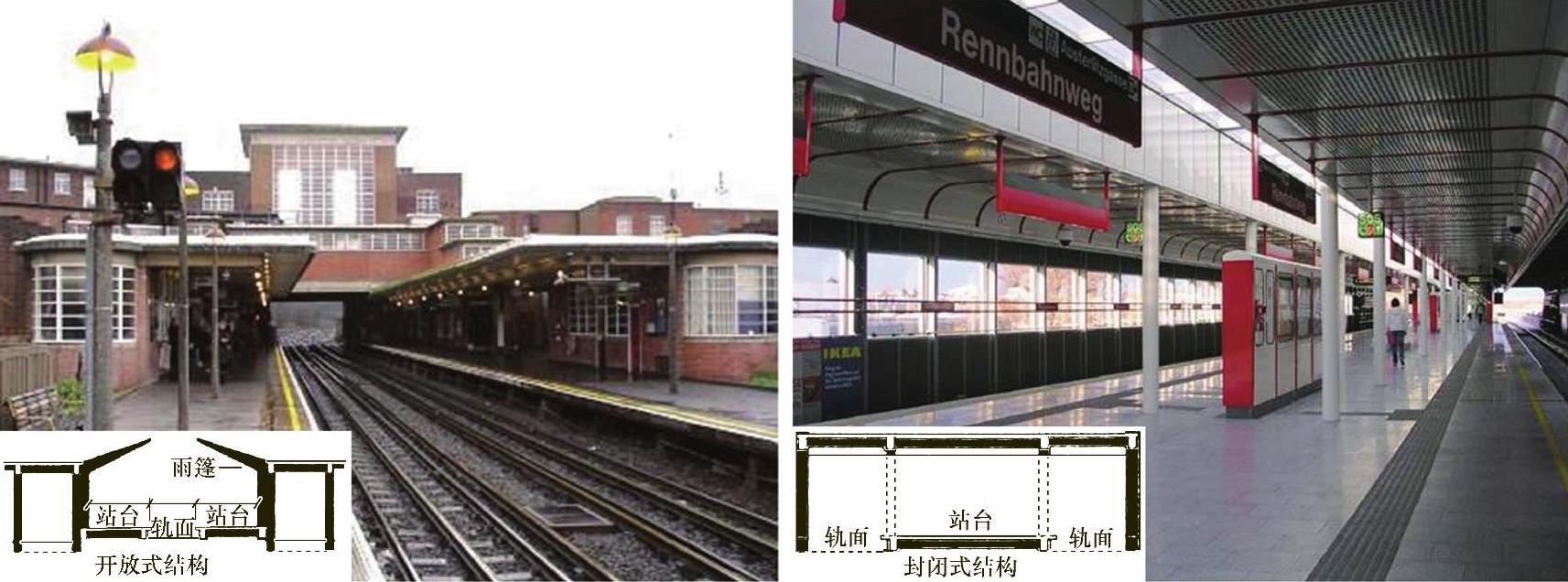

图3-143 各种地面车站模型

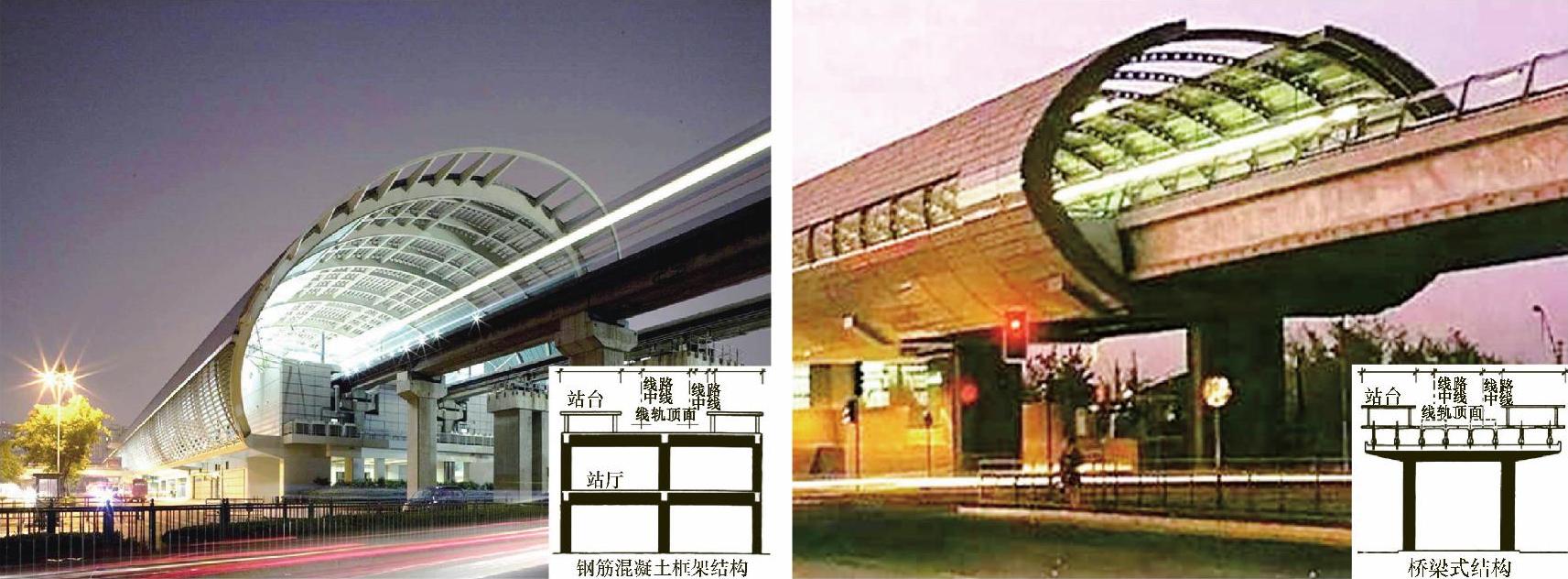

图3-144 各种高架车站模型

图3-148所示，教学软件可以模仿设备安装，并有侵入限界提示报警功能、计时功能、评判功能。

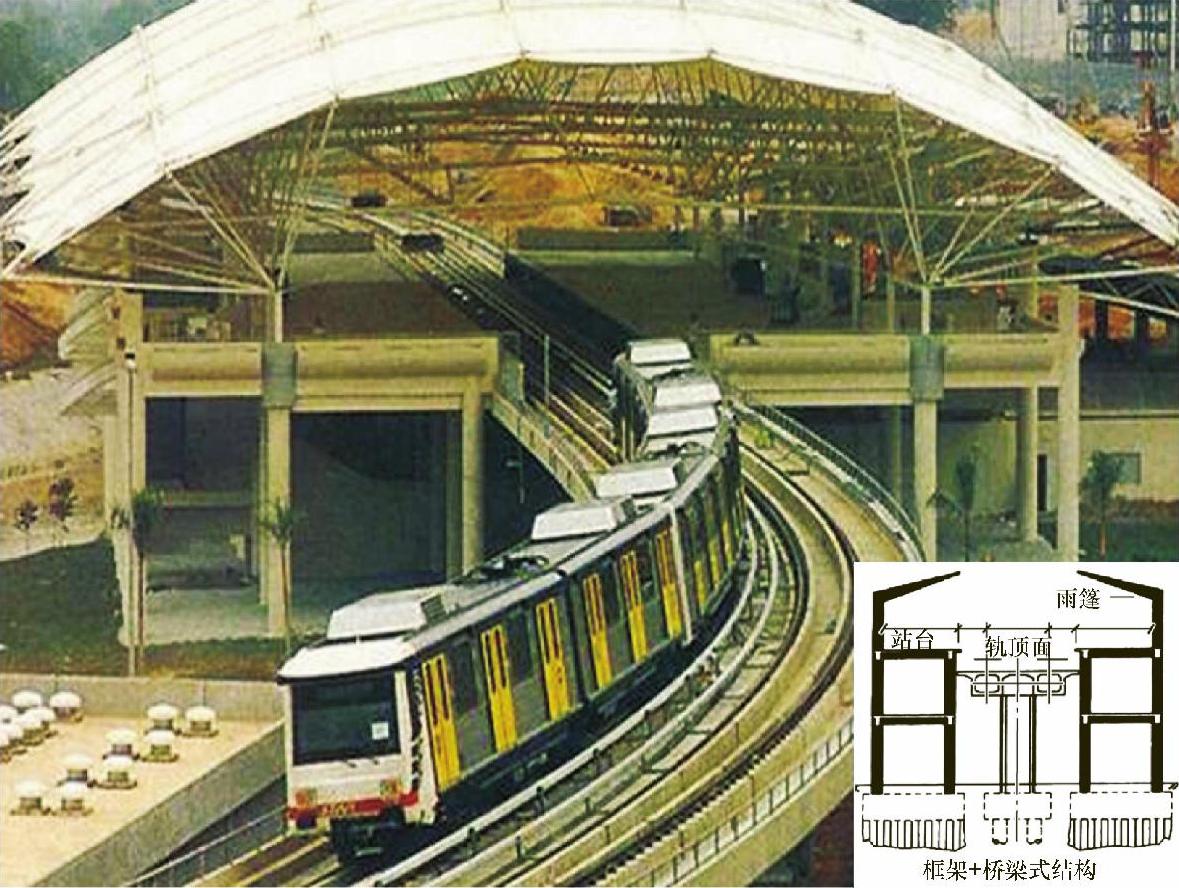

图3-144 各种高架车站模型（续）

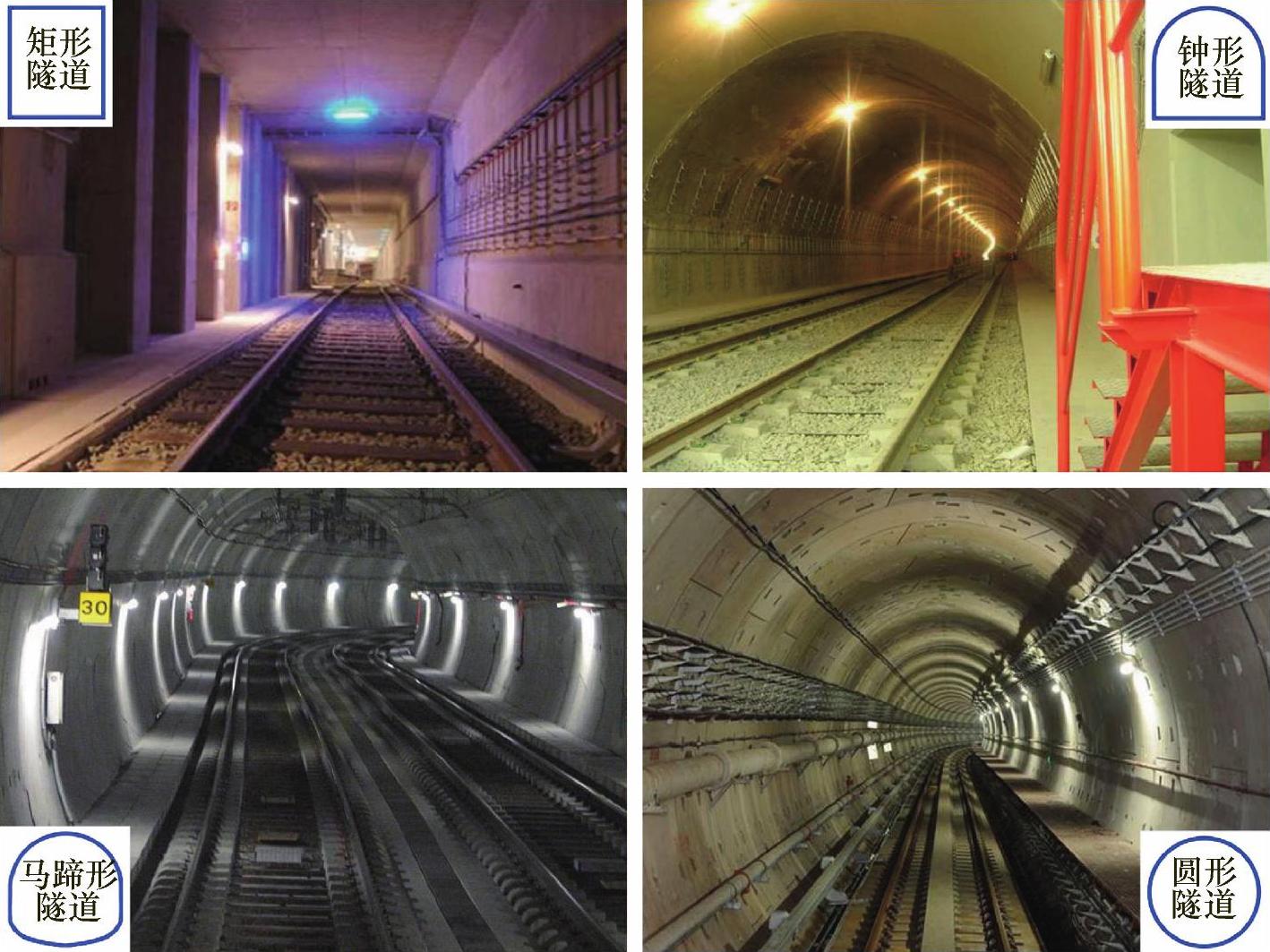

图3-145 各种隧道区间结构模型

（3）实训室设备举例三类限界模型，车辆限界，如图3-149所示；设备限界，如图3-150所示；建筑限界，如图3-151所示。其所展现的地点是车站和区间，如图3-152所示；所展现的关系是车辆、设备与建筑空间之间的关系，如图3-153所示。

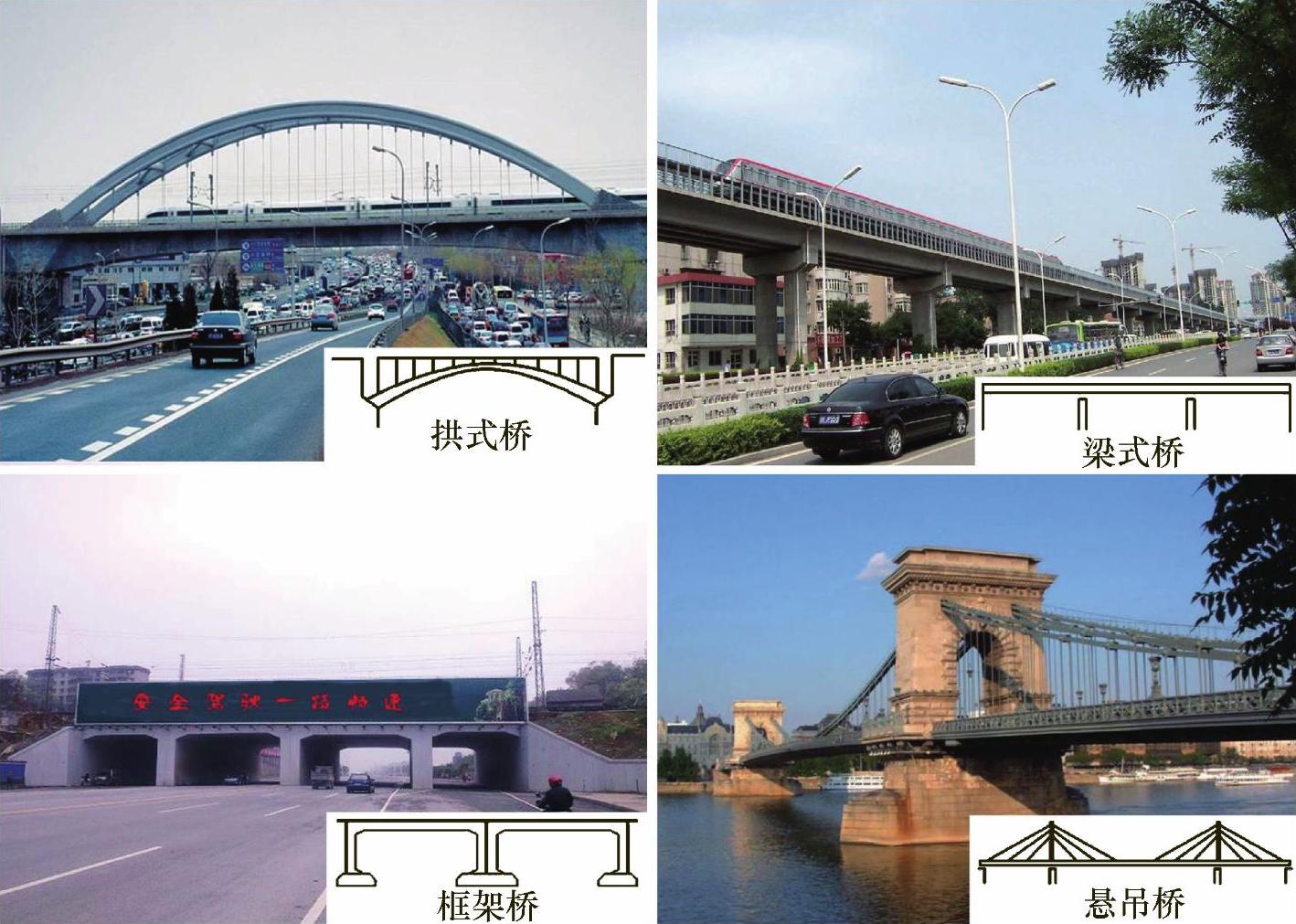

图3-146 各种桥梁结构模型

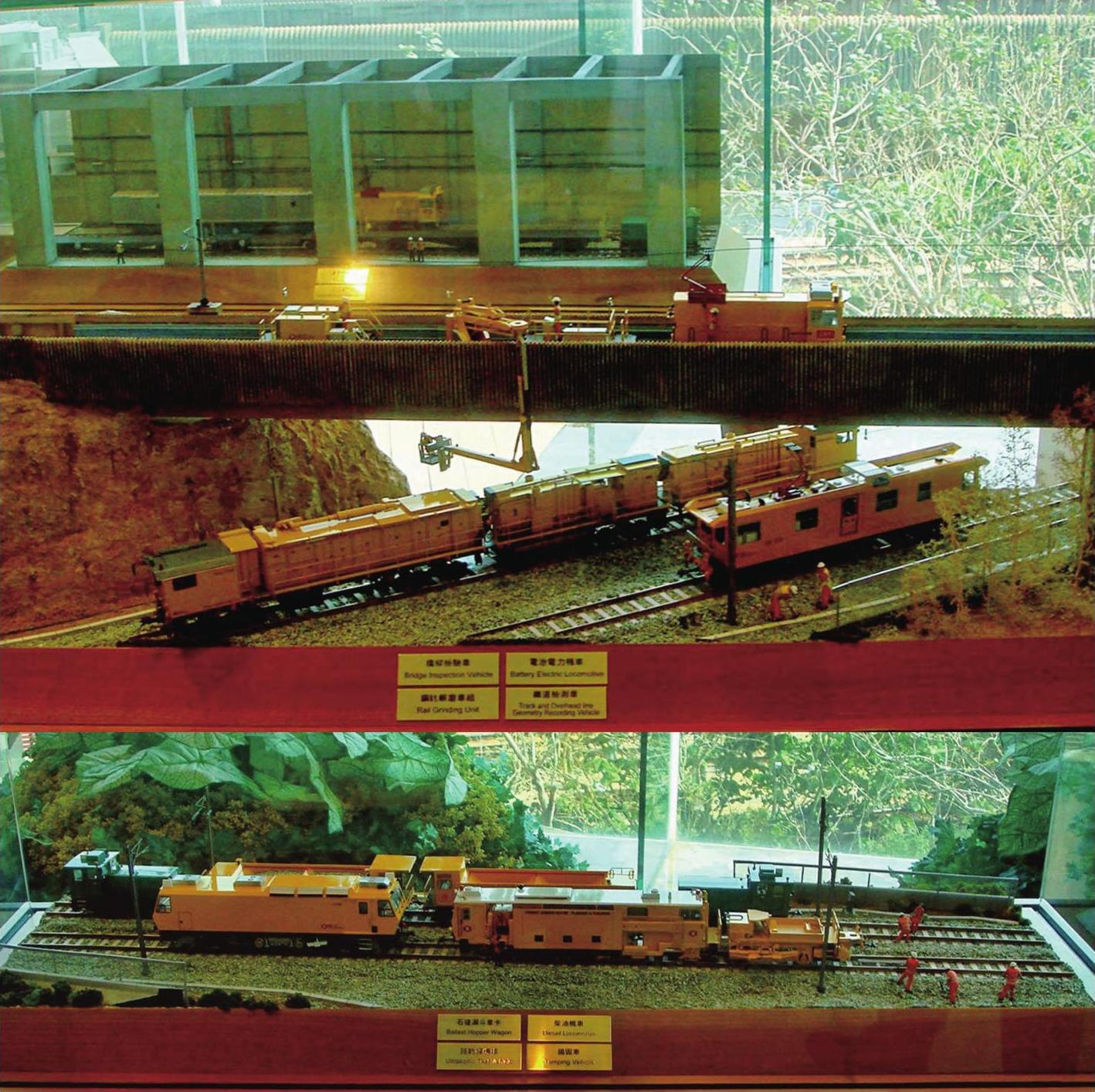

图3-147 施工维修车辆模型

图3-148 互动多点触摸台

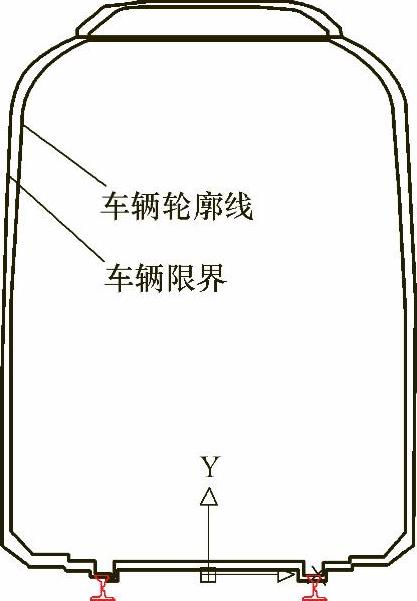

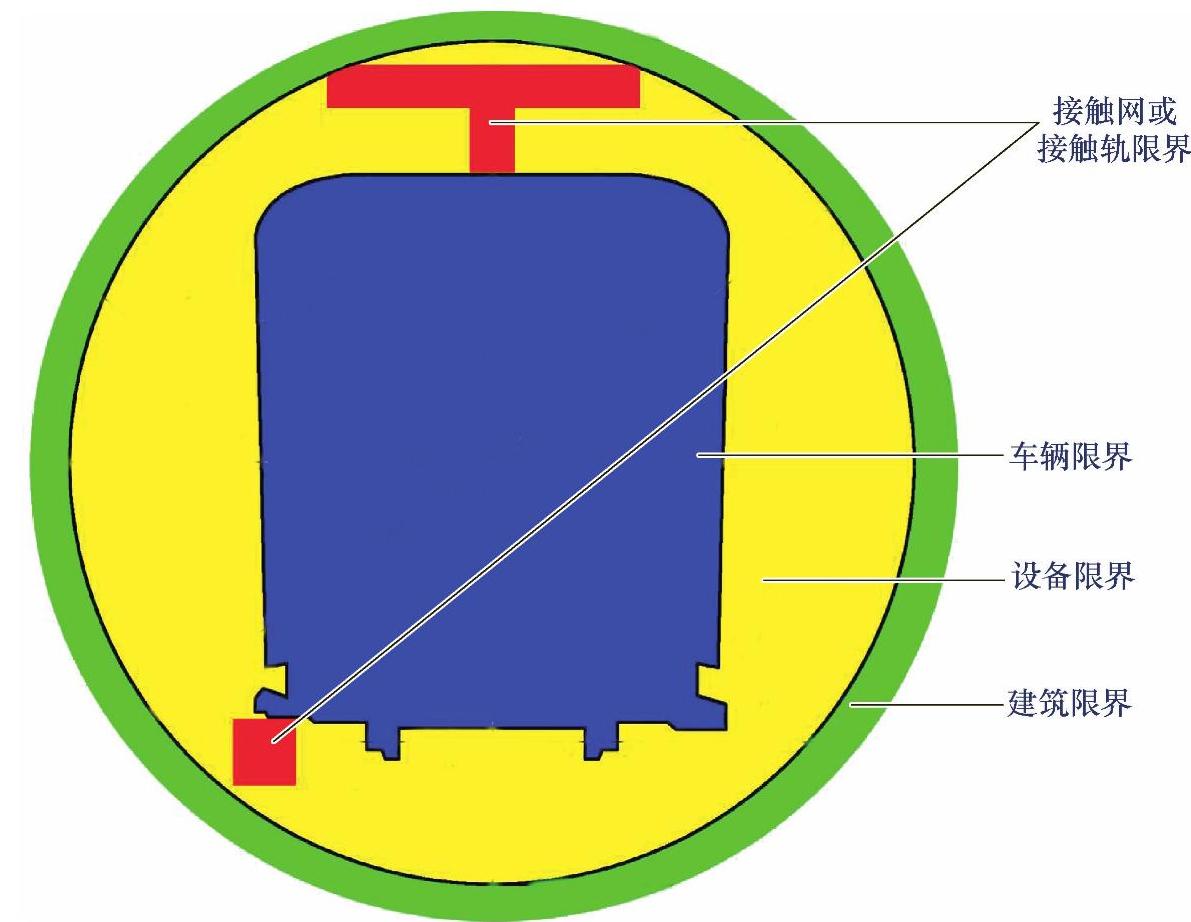

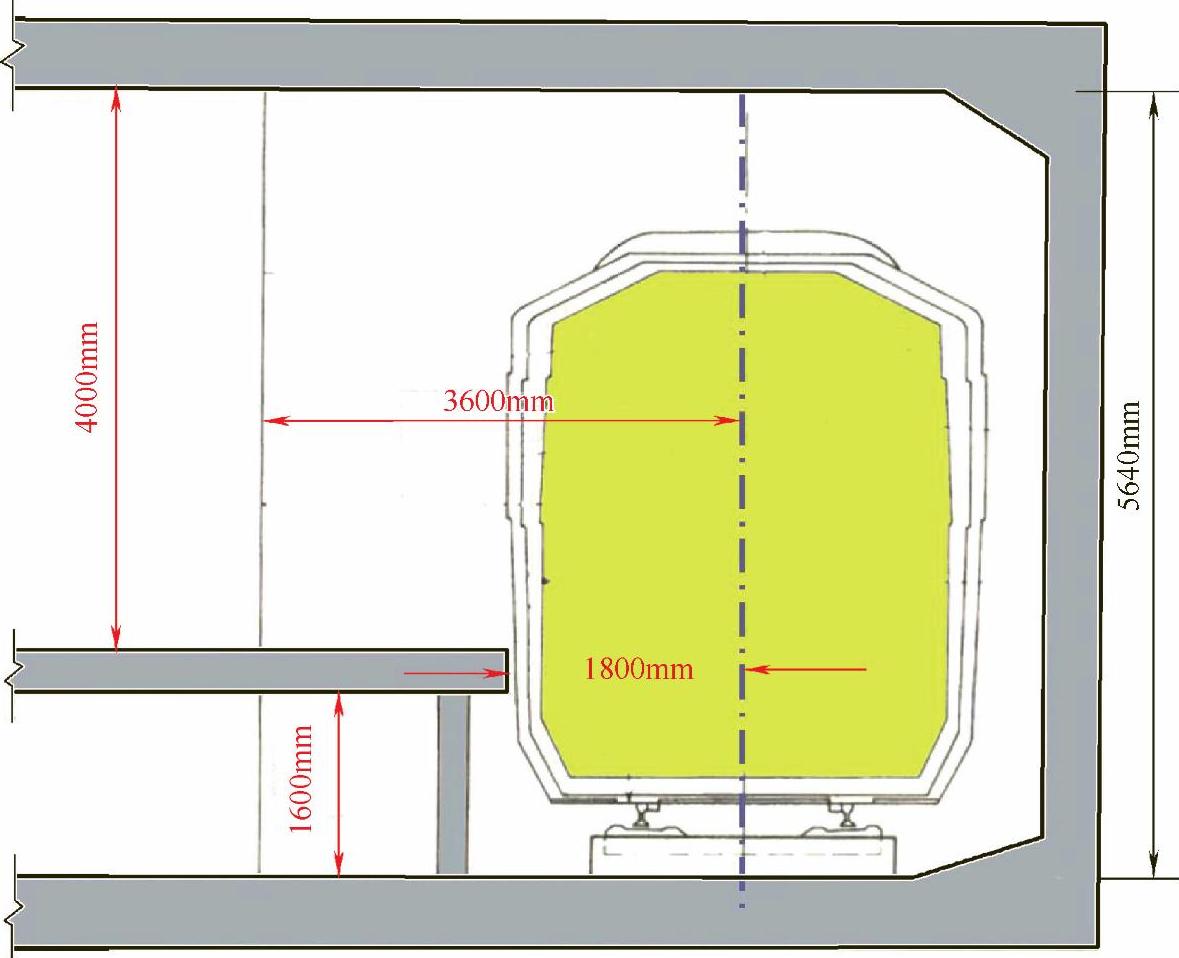

图3-149 车辆限界图

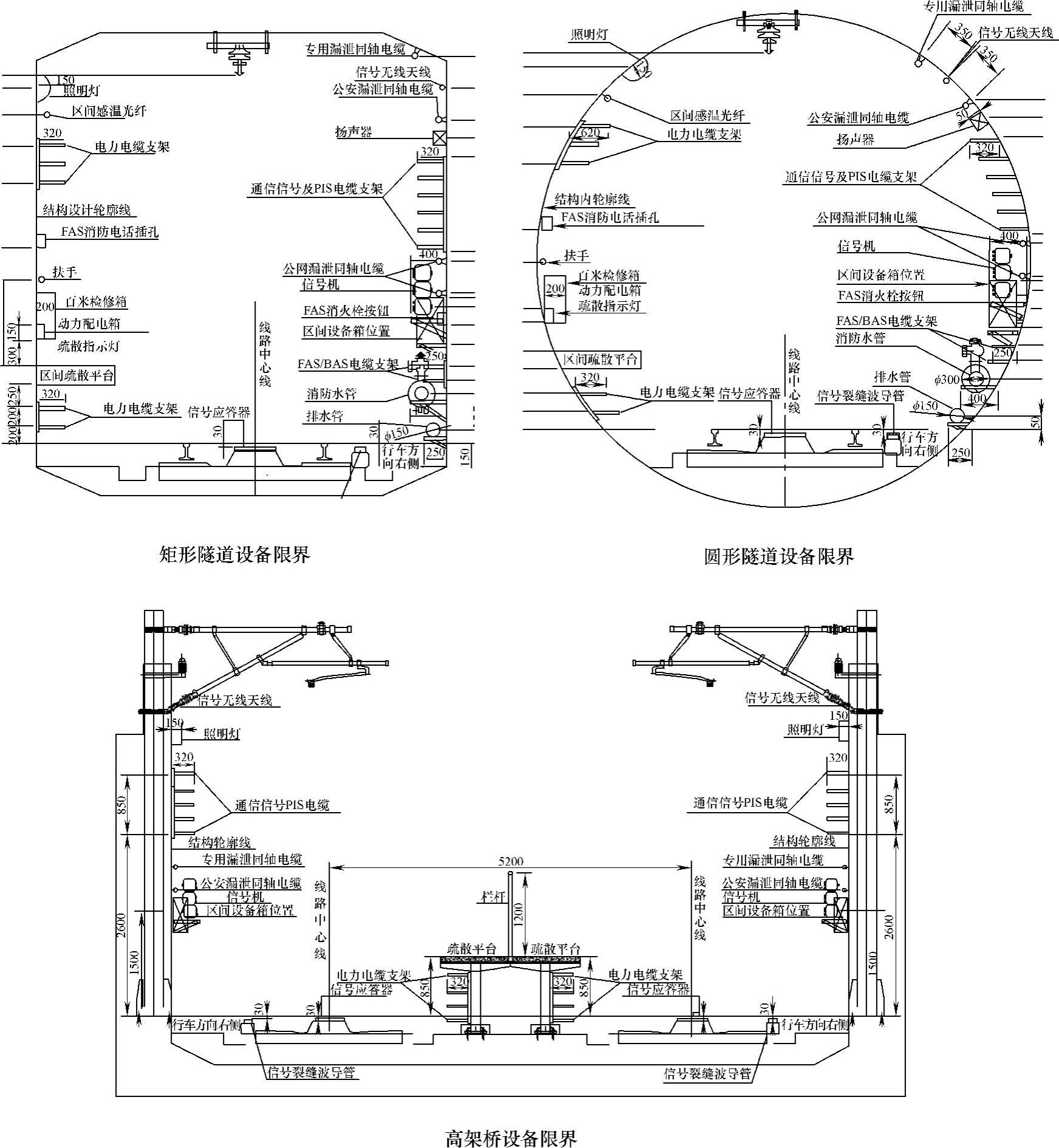

图3-150 各种设备限界图

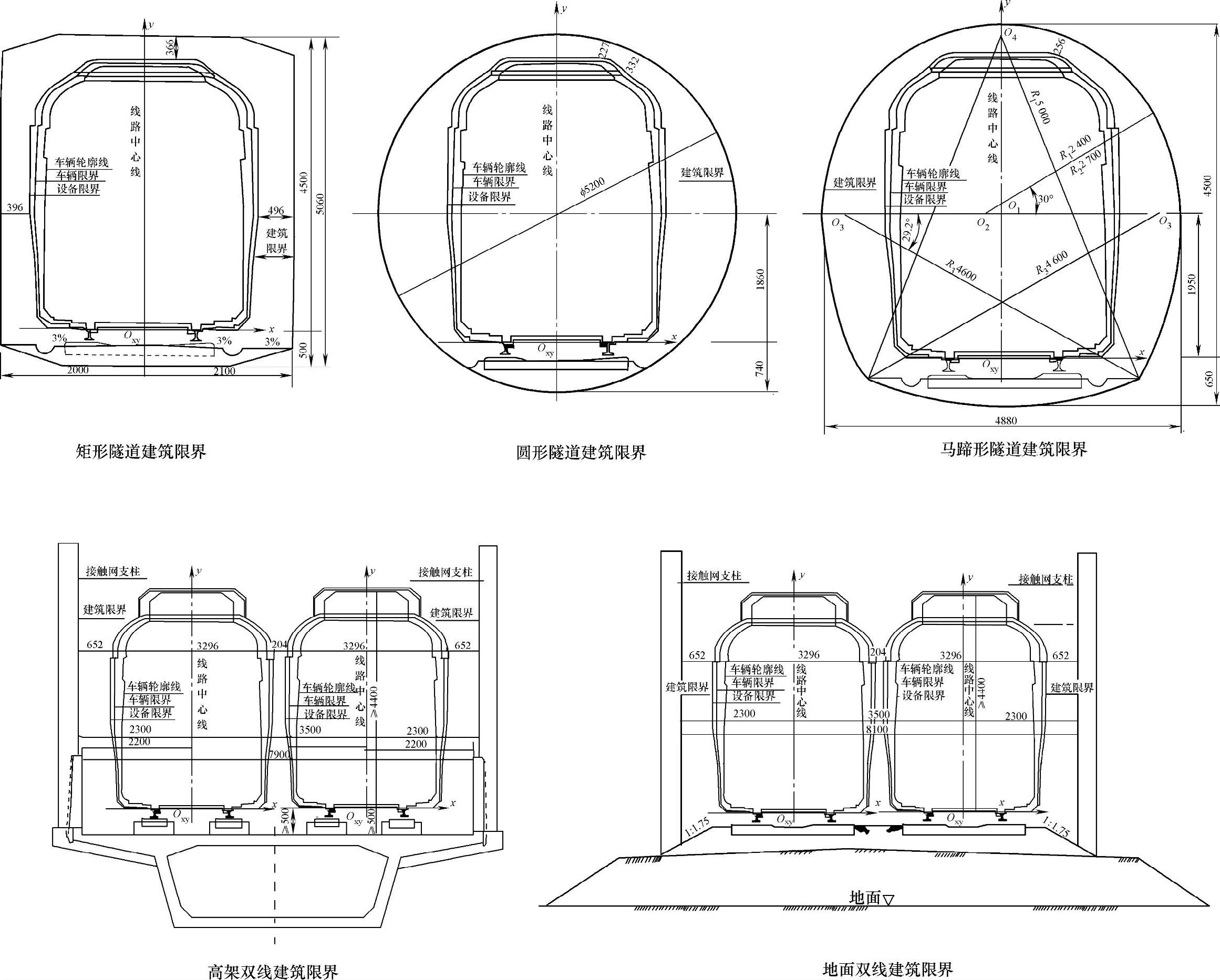

图3-151 各种建筑限界图

图3-152 车站站台建筑限界图

图3-153 各种限界关系图

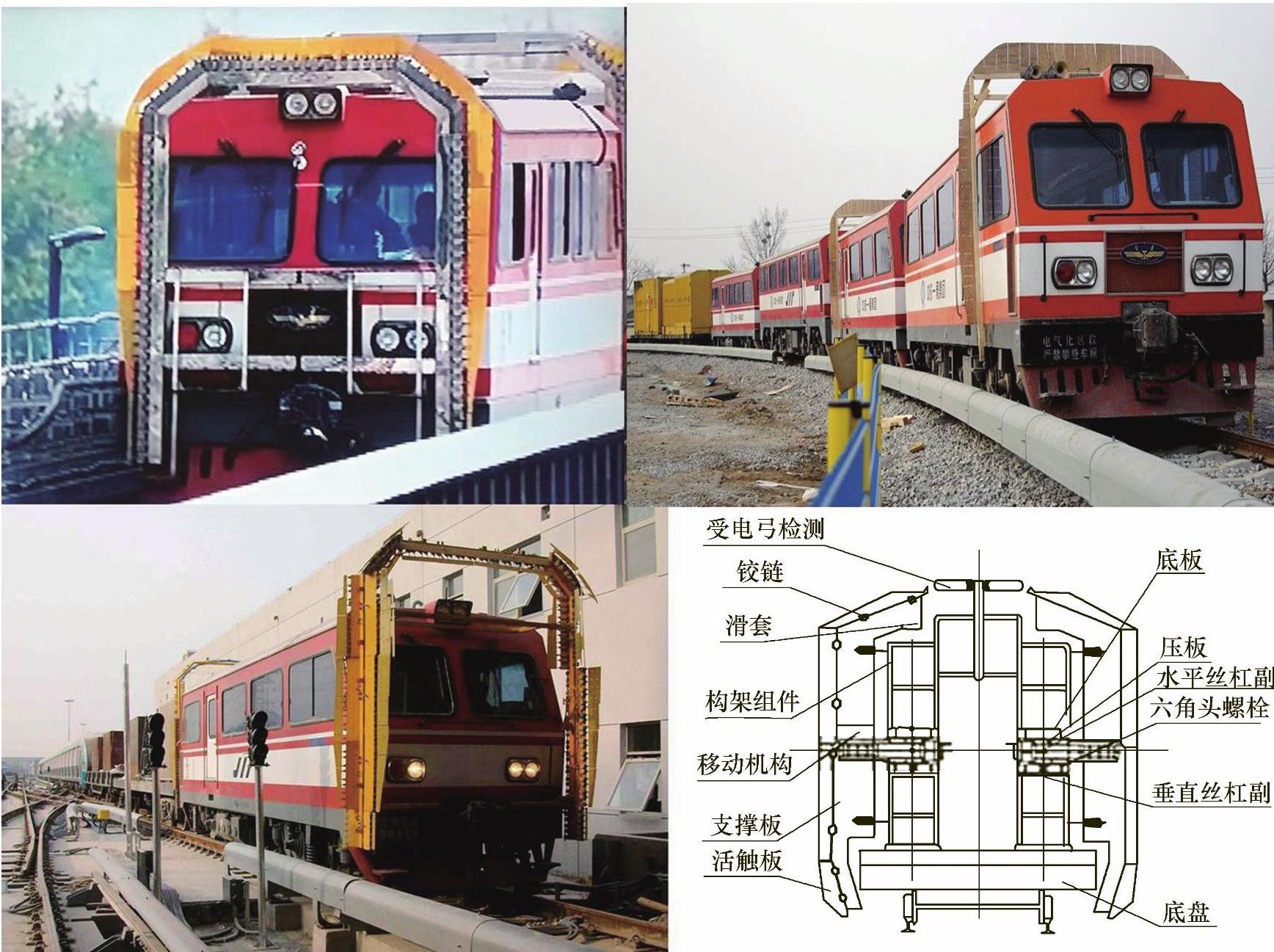

此外，城市轨道交通工程安装完成后，还要进行列车冷滑和热滑的限界检测工作，以确保轨行区净空断面符合安全行车的要求。对新造（或检修后）的区间与站台必须通过专用限界检测装置检测其设备是否符合城市轨道交通限界标准的要求。故而实训室还要有限界检测车模型及功能结构教学挂板，如图3-154所示，其功能结构包括支架、检测模板、固定结构体、声光报警器、电气系统（控制平台）、站台限界测量尺、自动监控系统等。

图3-154 限界检测车及功能结构

3.轨道交通构筑物防水实训室

（1）实训室的功能描述本实训室主要训练城市轨道交通各种构筑物的防水维护人员的技术能力。通过实训，学员能掌握城市轨道交通各种构筑物的防水要求和防水施工的技术与防水设施的维护。

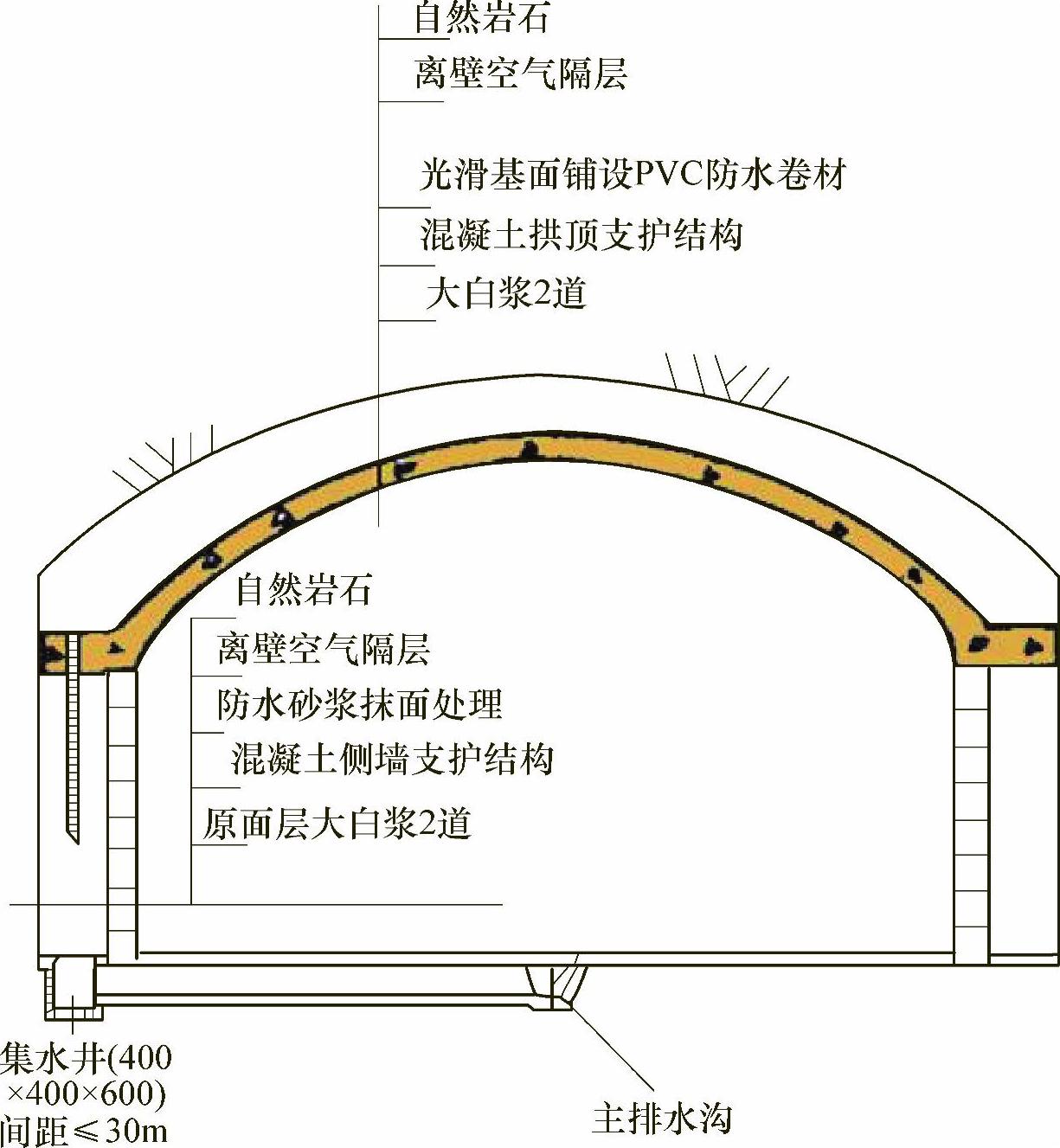

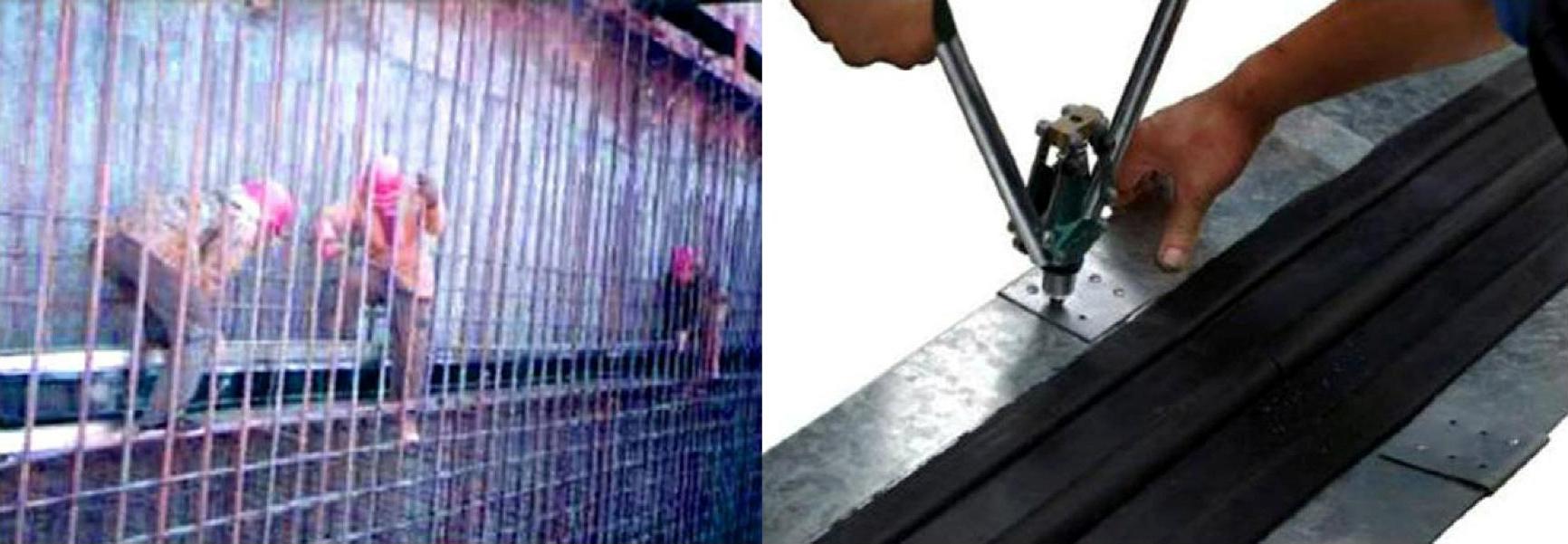

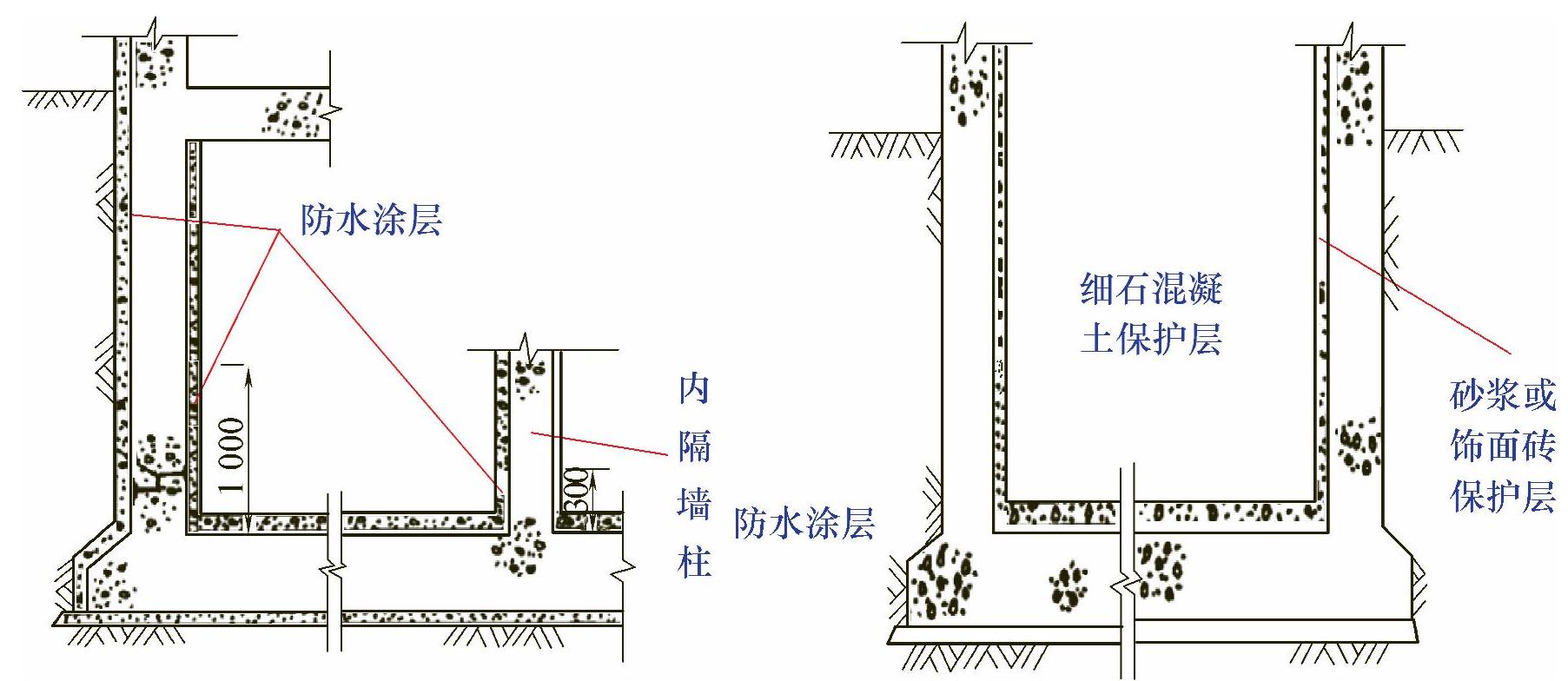

城市轨道交通系统在施工时需要进行大量的防水施工，其施工人员需要有专业的防水施工技术；此外，在使用过程中，特别是在地下车站和隧道区间，由于管片接缝处不严、防水施工不达标、防水材料老化等原因，可能会造成构筑物渗漏水，这需要相关维护人员进行日常检查，发现问题并进行补救施工维护。故此，无论是施工还是日常维护都需要专业防水技术人员，本实训室就是要解决其技术培训问题。

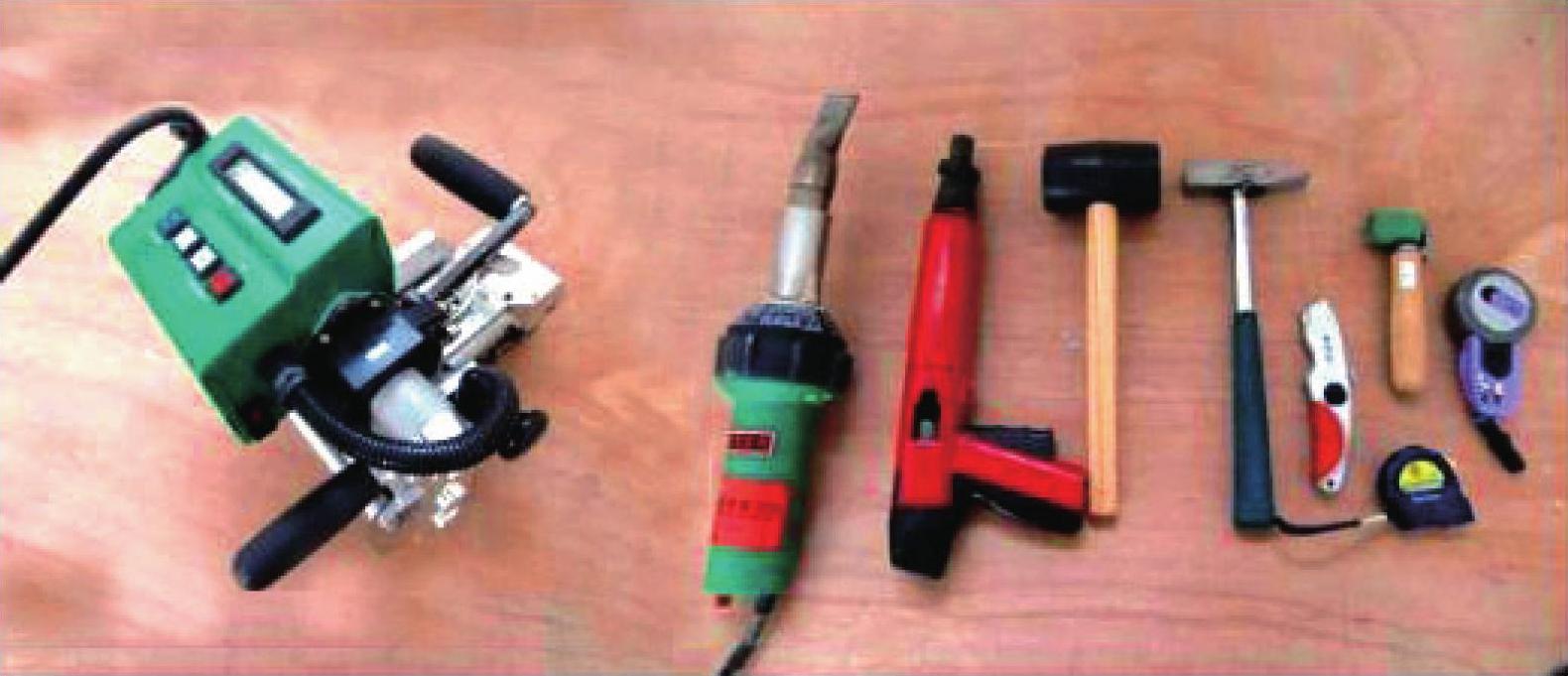

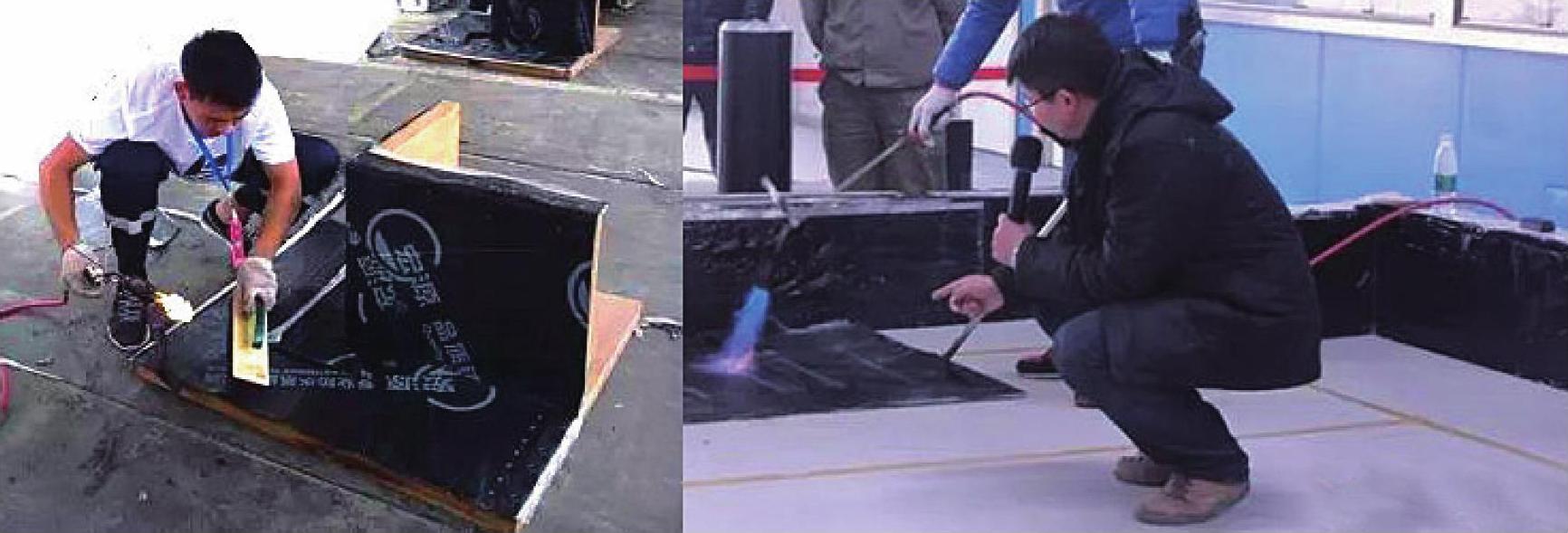

（2）实训室的技术要求 3D动画防水施工与技术要求教学片1套及投影仪1台，各种真实防水材料、施工工具、质量验收检测工具若干，现场防水施工作业训练台若干。

（3）实训室设备举例本实训室设备及训练主要解决认知与操作问题。

1）相关技术标准。其一，通过挂板展示，使学员掌握地下工程防水等级标准，见表3-21。

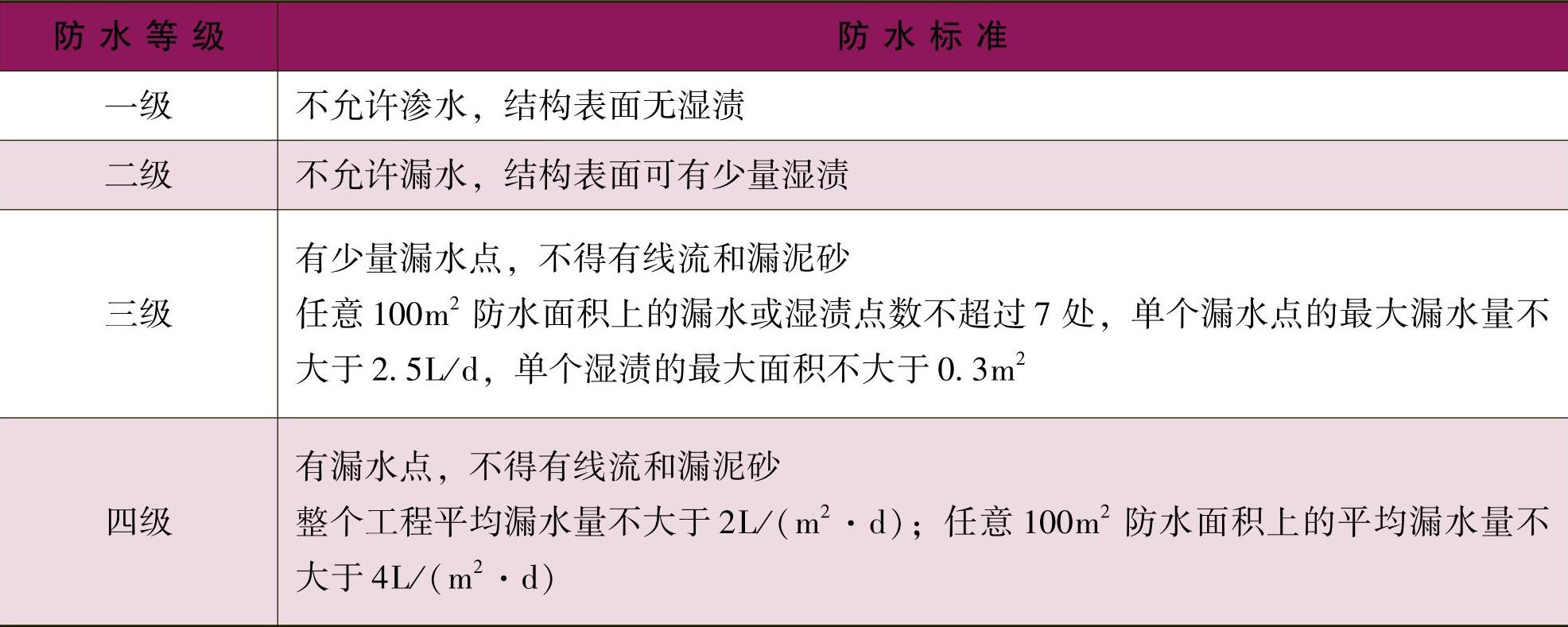

表3-21 地下工程防水等级标准
