学习目标
1.了解常见汽车养护工具。
2.掌握汽车养护设备的使用方法。
一、常见汽车养护工具
1.燃油泵锁紧盖拆装器
（1）燃油泵锁紧盖拆装器的特点
燃油泵锁紧盖拆装器的外形如图1-18所示。它能够方便地装拆燃油泵锁紧盖，并且不容易损伤锁紧盖。
（2）燃油泵锁紧盖拆装器的使用方法
1）如图1-19所示，将燃油泵锁紧盖拆装器完全放入燃油泵锁紧盖内。
2）调整棘轮扳手，根据需要拧紧或拧松燃油泵锁紧盖，如图1-20所示。
2.机油滤清器扳手
机油滤清器扳手的类型很多，结构各异，但使用操作方法基本相似，它主要有杯式、钳式、环形、三爪式等类型，现介绍如下：
1）杯式机油滤清器扳手类似一个大型套筒（图1-21），拆卸不同车型的机油滤清器需要不同尺寸的扳手，在购买时多为套装组合。使用时将杯式扳手套在机油滤清器顶部的多棱面上，使用方法与套筒扳手一致。

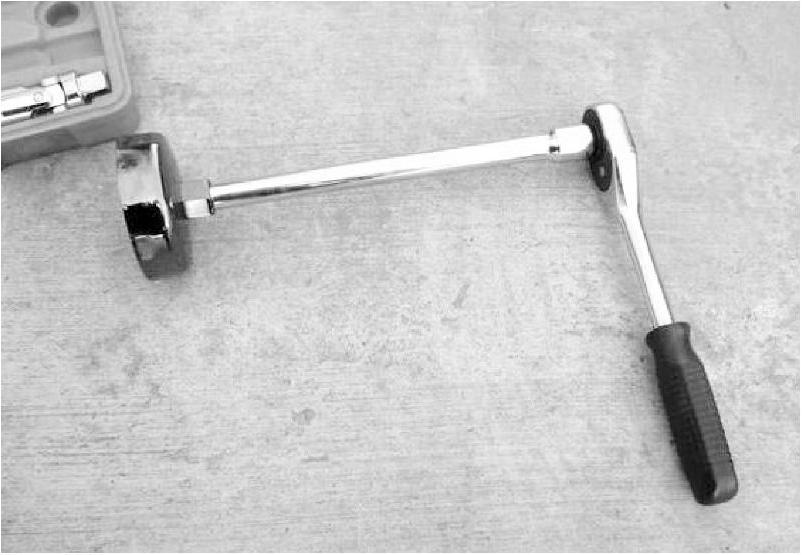

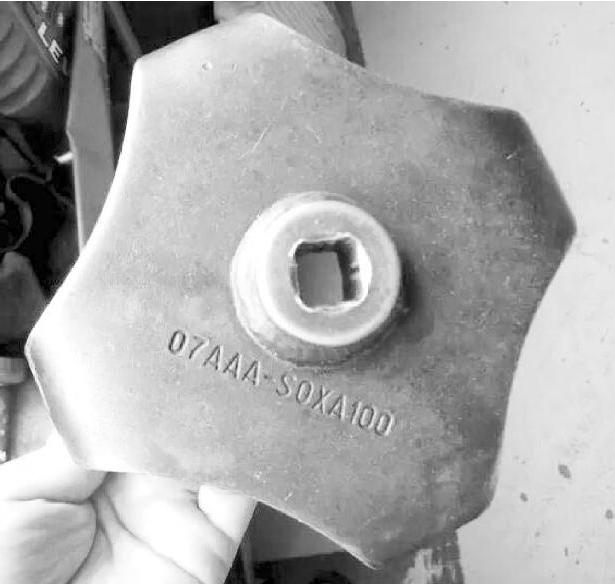

图1-18 燃油泵锁紧盖拆装器

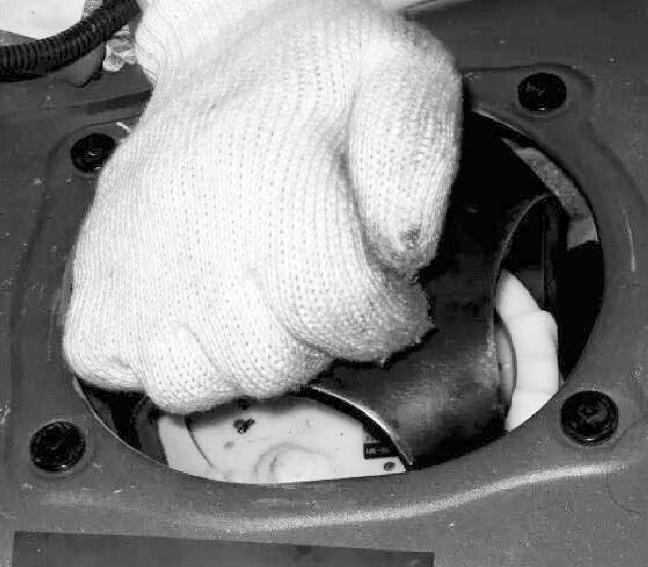

图1-19 放置燃油泵锁紧盖拆装器

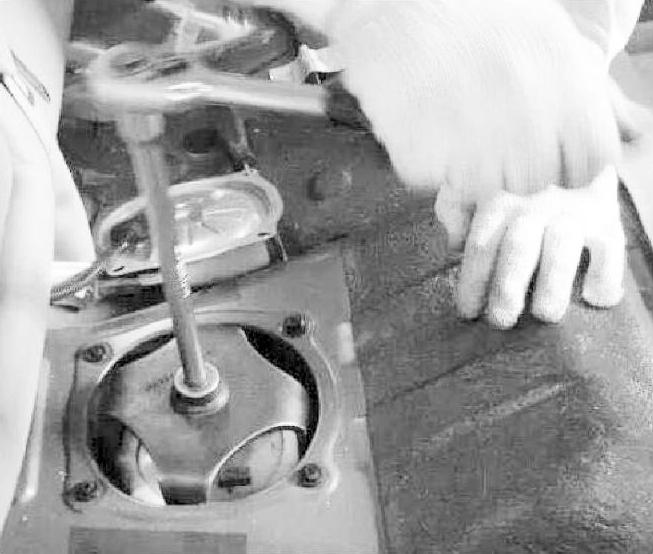

图1-20 拧紧或拧松燃油泵锁紧盖
2）钳式机油滤清器扳手类似钳子的改型工具（图1-22），使用方法与鲤鱼钳相同。
图1-21 杯式机油滤清器扳手

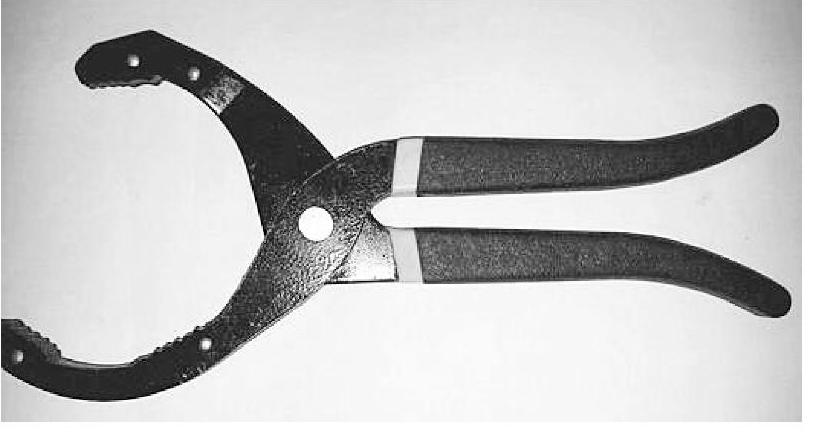

图1-22 钳式机油滤清器扳手
3）环形机油滤清器扳手的主要结构为一个可调大小的环形机构（图1-23），内侧为锯齿状。使用时将其套在滤清器顶部的棱面上，扳动手柄，扳手的环形机构会根据机油滤清器的大小合适地卡在棱面上，从而顺利地拆装机油滤清器。
4）三爪式机油滤清器扳手需配合套筒手柄或扳手使用，其内部设计有行星排传递机构，可根据机油滤清器大小自动调节三爪的大小，如图1-24所示。

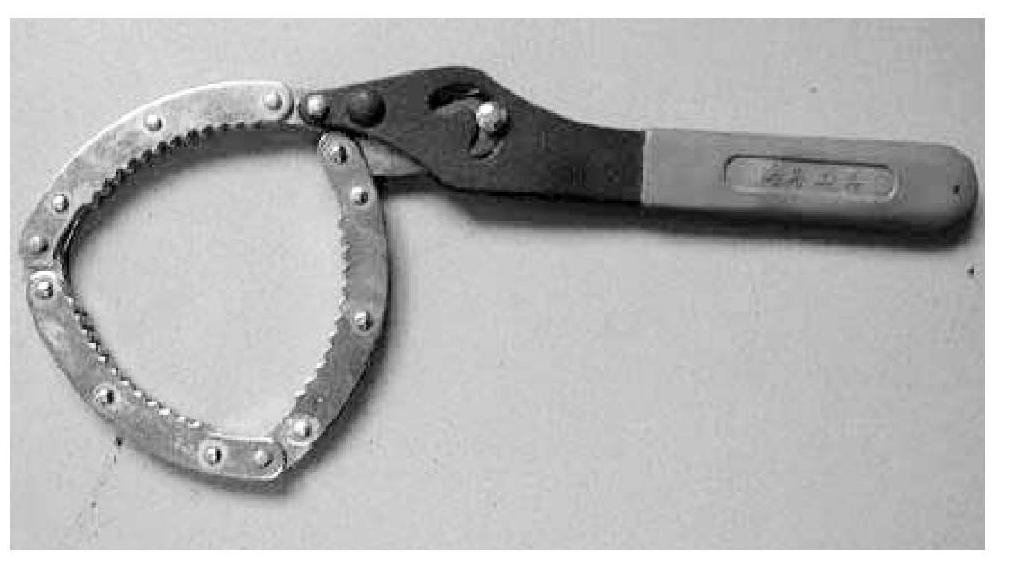

图1-23 环形机油滤清器扳手

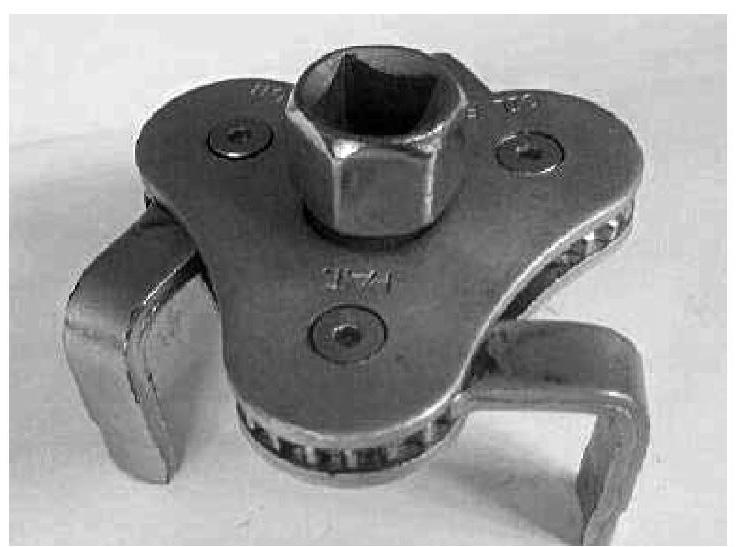

图1-24 三爪式机油滤清器扳手
3.球头夹
1）球头夹是使球头分离的专用工具，如图1-25所示。球头夹类型很多，结构各异，但操作方法都基本相似。
2）使用时，将下端开口插入球头之间，使用扳手旋动后端螺栓顶动压臂，使压臂将球头压下，如图1-26所示。

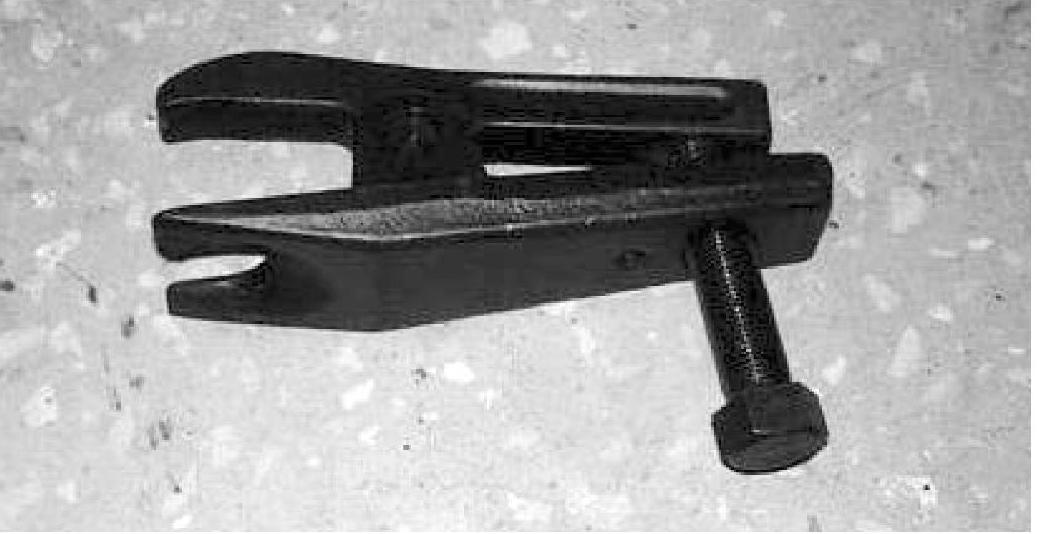

图1-25 球头夹

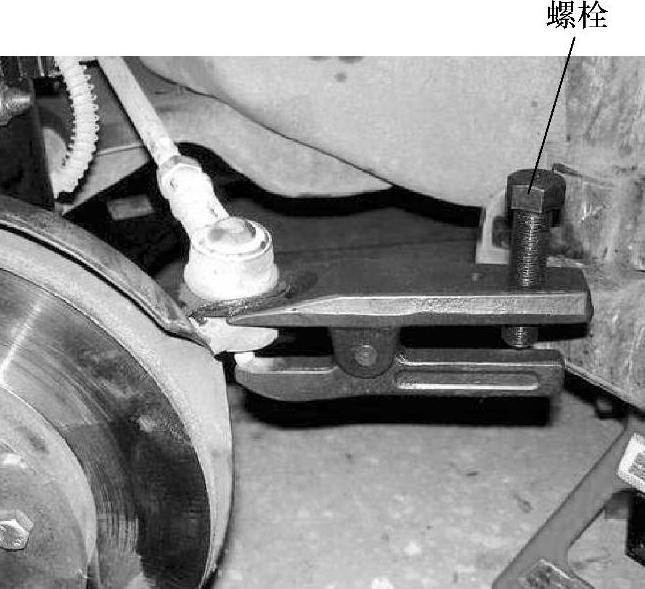

图1-26 球头夹操作
4.减振器弹簧压缩器
1）减振器弹簧压缩器的两根长杆上加工有螺纹，在螺纹杆上设计有爪形勾，如图1-27所示。
2）使用时，将减振器弹簧压缩器对置于螺旋弹簧的两端，使爪形勾固定于弹簧上，如图1-28所示。
5.黄油枪
1）如图1-29所示，黄油枪是用来加注润滑脂（黄油）的工具，它通过杠杆手柄反复压动，通过内部的压油阀经出油嘴把润滑脂加注到需要润滑的部位。
2）如图1-30所示，使用时将出油嘴对准加油嘴，压动杠杆手柄，使润滑脂在压力的作用下进入润滑部位，直至新润滑脂将旧润滑脂挤出。

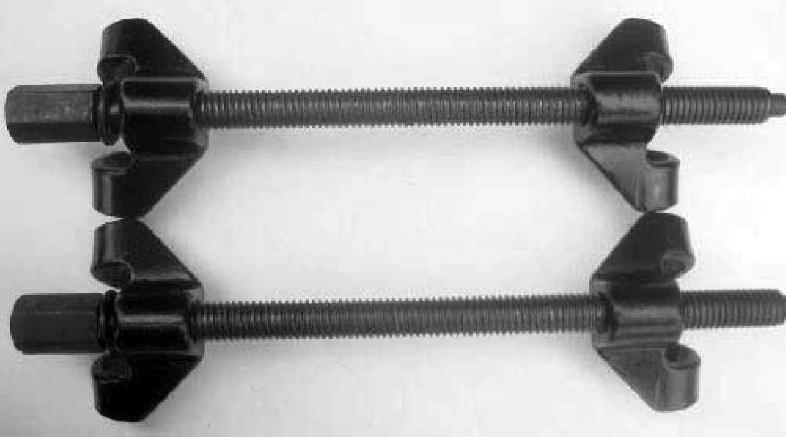

图1-27 减振器弹簧压缩器
图1-28 减振器弹簧压缩器的操作方法

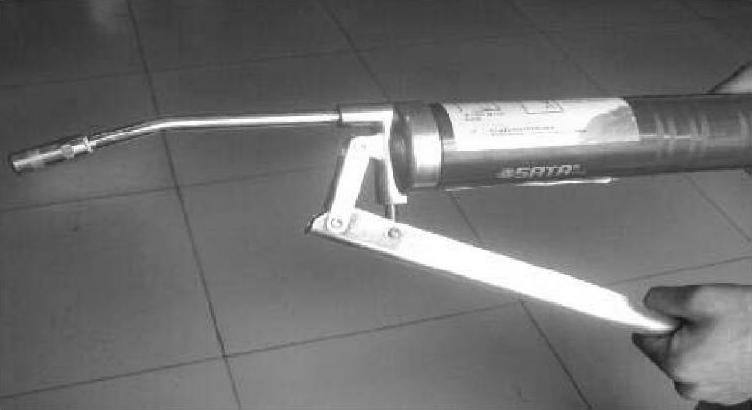

图1-29 黄油枪

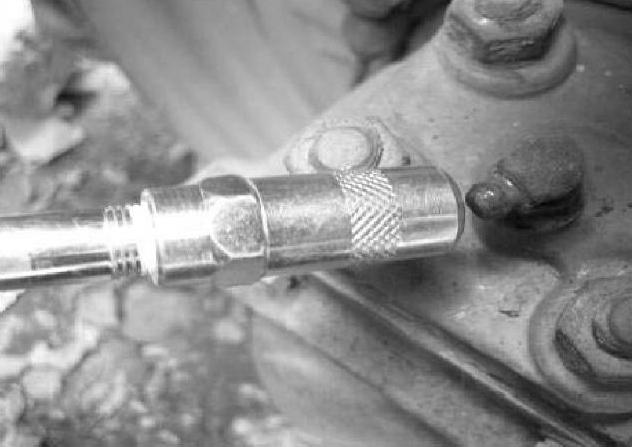

图1-30 黄油枪操作
6.制动器压缩工具
1）制动器压缩工具是使制动轮缸复位的专用工具，如图1-31所示。制动器压缩工具类型很多，结构各异，但操作方法基本相似。
2）使用时，将制动器压缩工具放入制动钳之间（图1-32），然后旋动后端手柄顶动制动轮缸活塞使其复位。

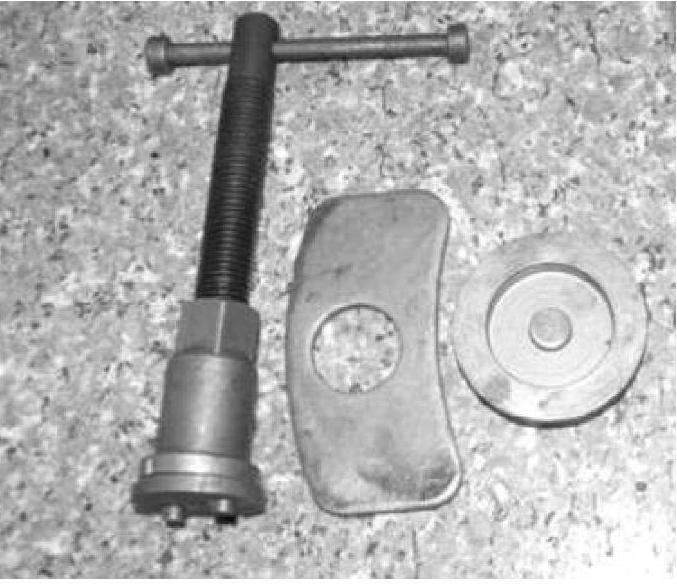

图1-31 制动器压缩工具

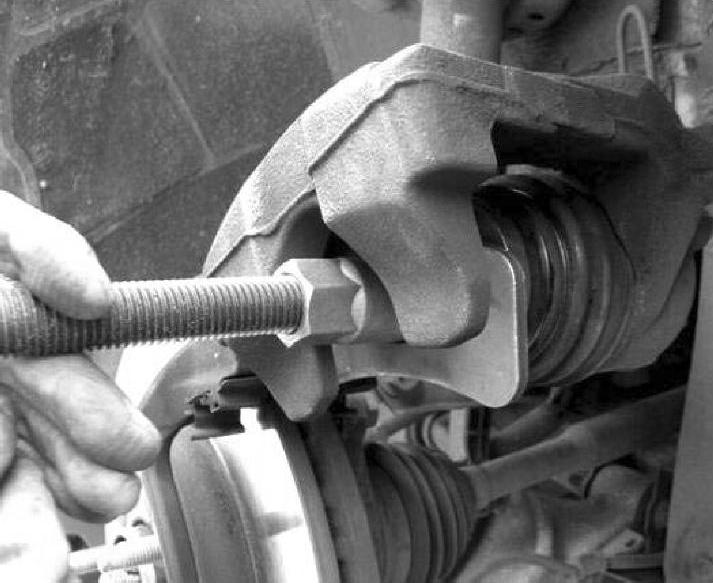

图1-32 制动器压缩工具操作
7.空调真空泵
1）空调真空泵是检修汽车空调时抽真空的专用工具，如图1-33所示。空调真空泵结构各异，但操作方法基本相似。
2）使用时，按照要求将空调歧管压力表连接好，最后将黄色软管连接到空调真空泵抽真空铜嘴上（图1-34），起动空调真空泵电源即可抽真空。
图1-33 空调真空泵

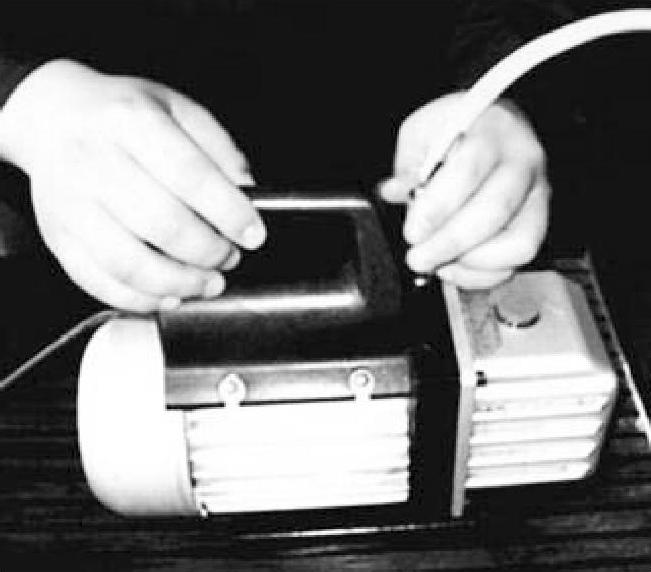

图1-34 空调真空泵的操作
8.空调歧管压力表
空调歧管压力表是汽车空调检修的专用工具，主要用于检查空调系统的压力、抽真空、加注制冷剂等操作。空调歧管压力表因生产厂家不同，结构略有差异，但它基本是由低压表、高压表、低压手动阀、高压手动阀、3个软管（1个低压软管，接低压工作阀；1个高压软管，接高压工作阀；1个中间软管，接制冷剂罐或真空泵吸入口）及表座组成，如图1-35所示。

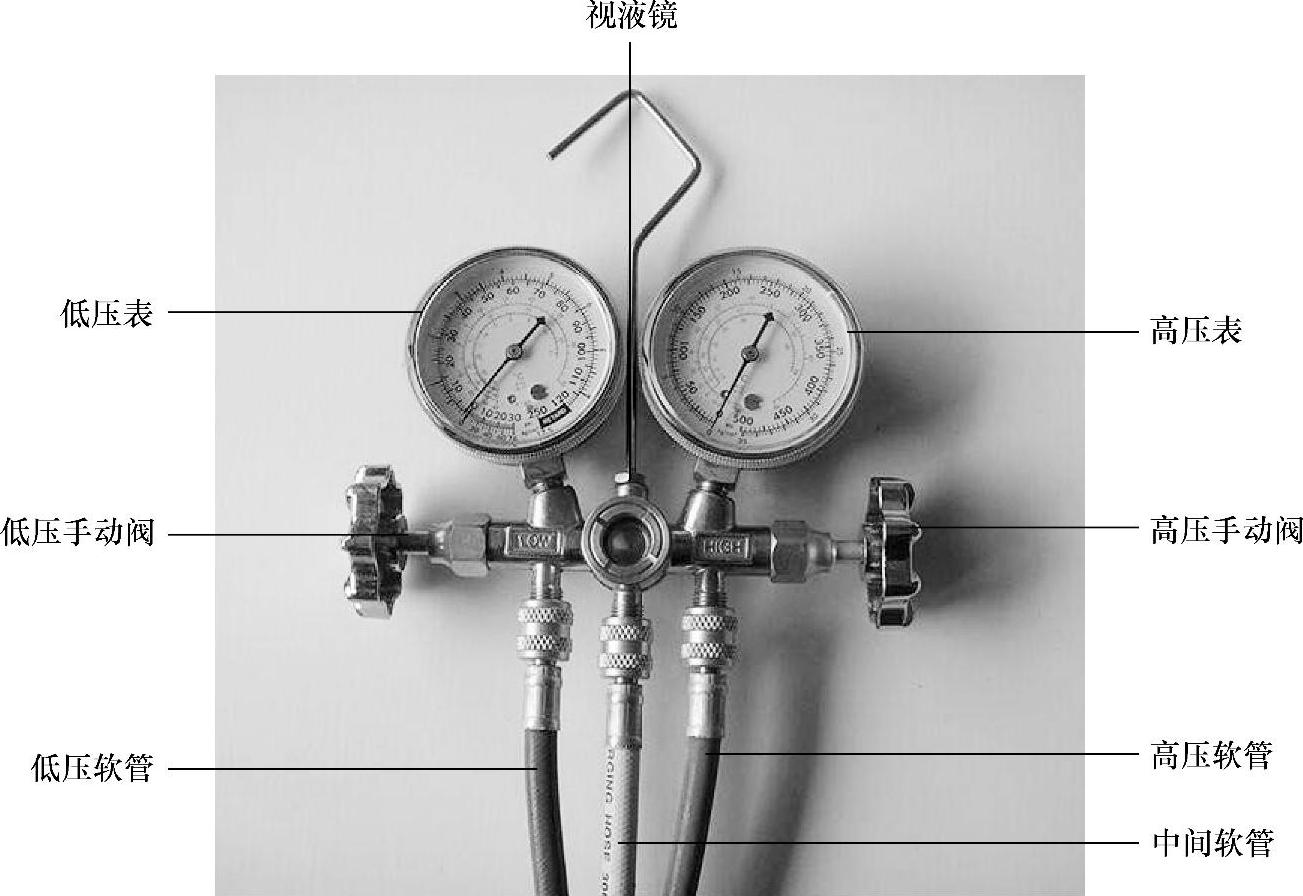

图1-35 空调歧管压力表
9.蓄电池测试仪
1）如图1-36所示，蓄电池测试仪又称蓄电池检测仪或蓄电池分析仪，是判断汽车蓄电池工作能力的专用工具。
2）如图1-37所示，使用时，将蓄电池测试仪按照规定连接到蓄电池正、负极上，按照界面的操作功能的提示即可测试蓄电池。

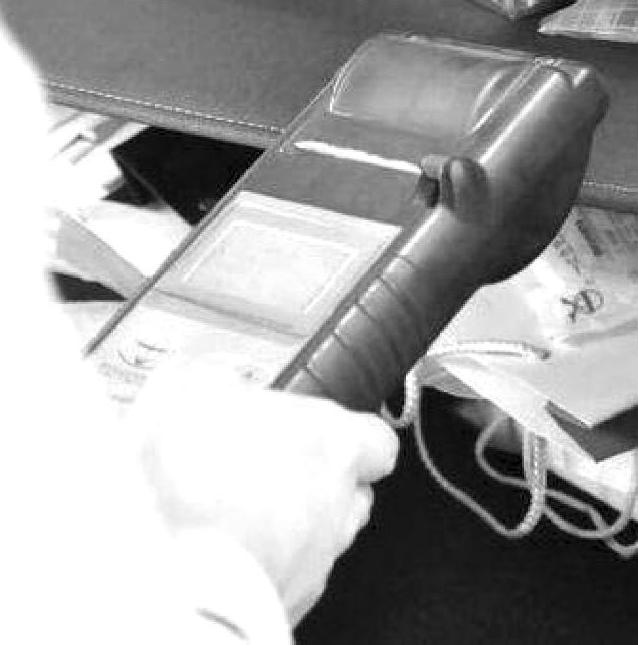

图1-36 蓄电池测试仪

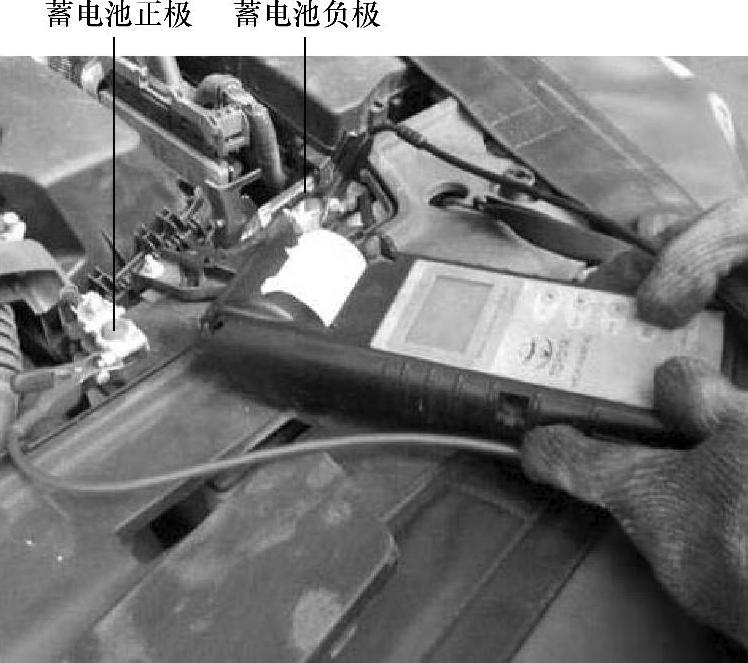

图1-37 蓄电池测试仪的使用方法
10.直流稳压充电机
如图1-38所示，直流稳压充电机是将频率为50Hz、有效值为220V的单相交流电压转换为幅值稳定、输出电流为几十安以下的直流电源。它主要用于汽车蓄电池快速充电，还可以作为汽车紧急起动的起动电源。使用时将直流稳压充电机按照规定连接到蓄电池正、负极上，按照界面的操作功能调整直流稳压充电机的电流及电压。

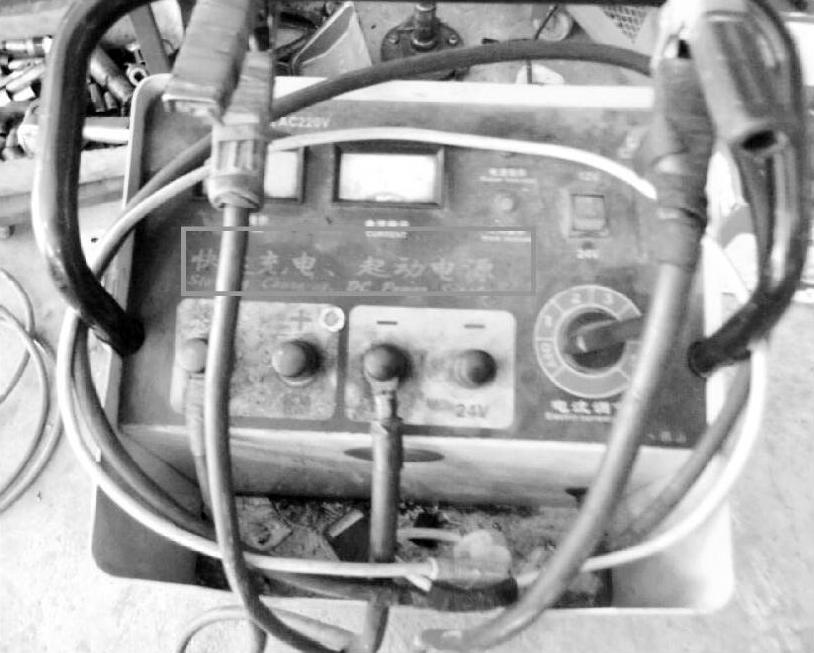

图1-38 直流稳压充电机
