一、汽车悬架系统的作用

汽车悬架系统是车架、车轮之间的所有传力连接装置的总称，它的主要作用如下：

1）把路面作用于车轮上的垂直反力、纵向反力和侧向反力以及这些反力所产生的力矩传递到车架上，保证汽车的正常行驶，即起传力作用。

2）利用弹性元件和减振器起到缓冲减振的作用。

3）利用悬架的某些传力构件使车轮按一定轨迹相对于车架或车身跳动，即起导向作用。

4）利用悬架中的横向稳定杆，防止车身在转向等行驶情况下发生过大的侧向倾斜。

二、汽车悬架系统的结构

汽车悬架系统包括前悬架和后悬架，它们一般由螺旋弹簧、减振器、横向稳定杆、上下摆臂、控制臂等组成。以雅阁轿车为例，汽车悬架系统的结构如图4-88所示。

三、汽车悬架系统的检查内容

1）检查稳定杆、球头是否松旷受损。

2）检查减振器是否渗漏。

3）检查螺旋弹簧、上下摆臂球头、控制臂是否损坏。

4）检查减振器橡胶轴承是否损坏等。

5）如图4-89所示，检查转向节球头防护套是否出现老化、损坏、裂纹，以及套内是否有润滑脂泄漏。如果转向节球头防护套出现润滑脂泄漏，则更换整个转向节球头；如果转向节球头防护套没有润滑脂泄漏，而是出现老化和裂开，则可以更换新的转向节球头防护套。

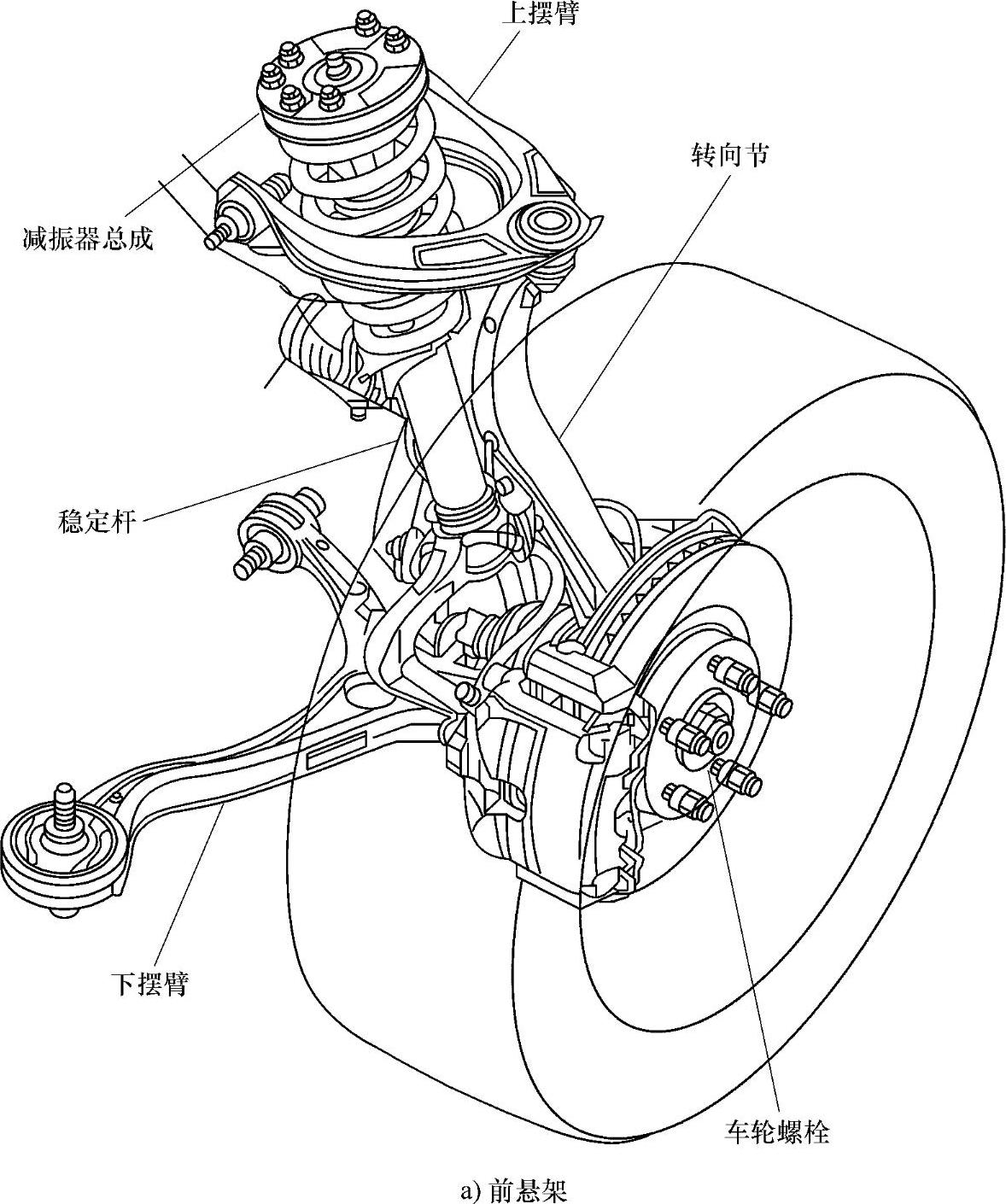

图4-88 汽车悬架系统的结构

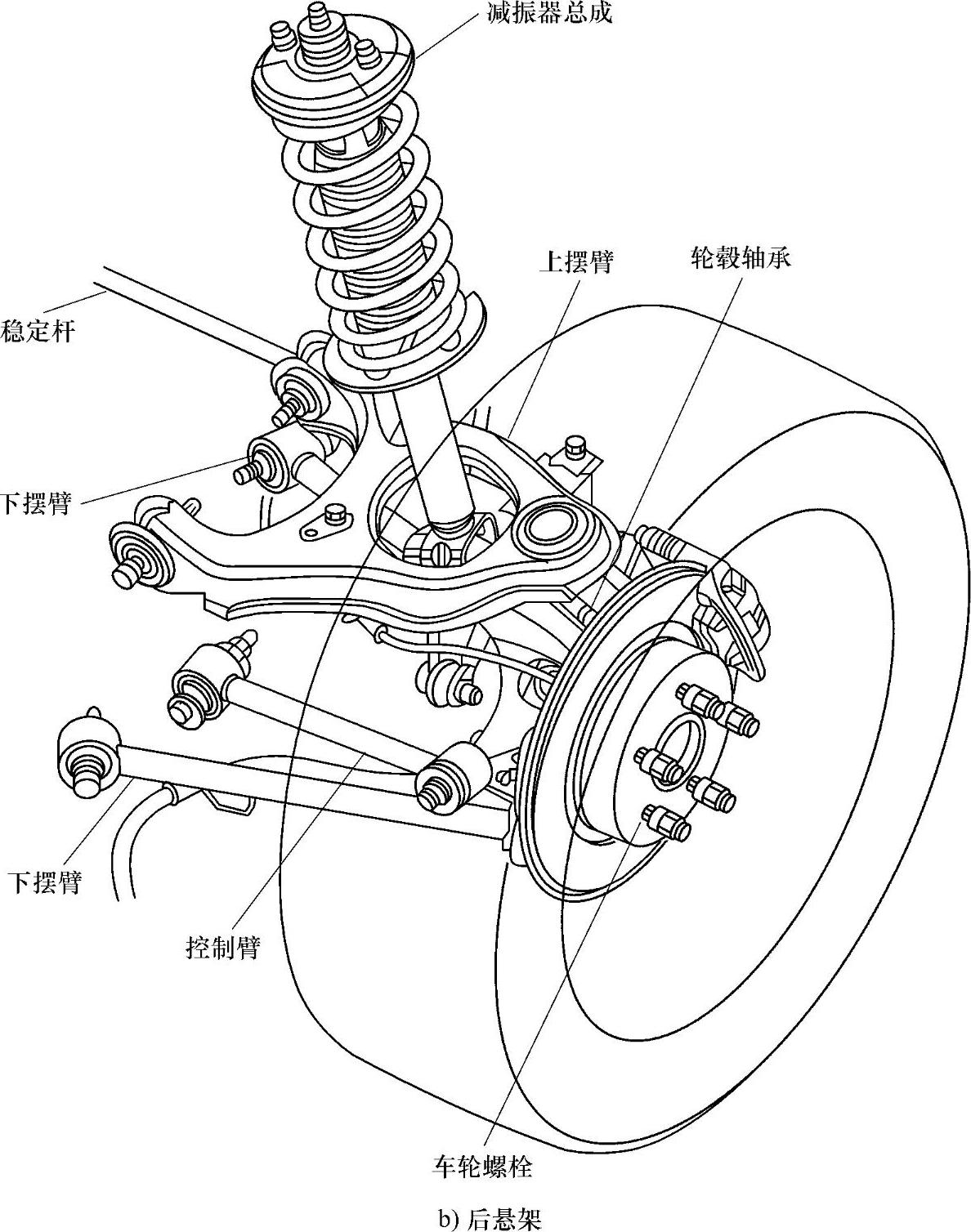

图4-88 汽车悬架系统的结构（续）

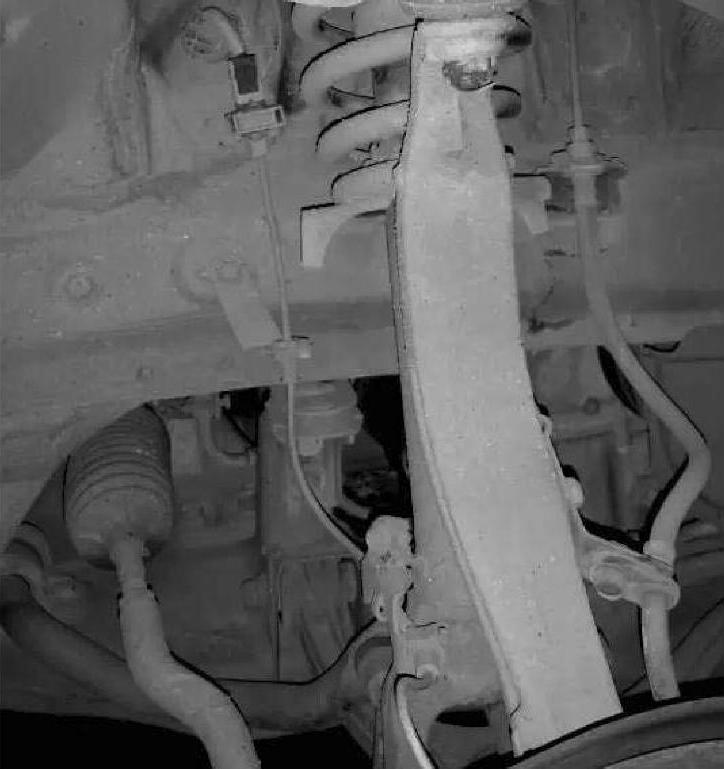

图4-89 悬架系统的检查
