一、简易检查与调整前轮前束

以北京现代伊兰特轿车为例，简易检查与调整前轮前束的方法如下：

1）如图4-107所示，将空载汽车停在水平路面上，然后转动转向盘使其处于直线行驶状态。

2）根据汽车使用说明书中有关前束值检查测量部位的规定，在同轴两轮胎的前部规定位置处作测量位置标记。用专用前束尺或其他长度测量工具测量两轮胎上测量位置标记的直线距离，如图4-108所示。

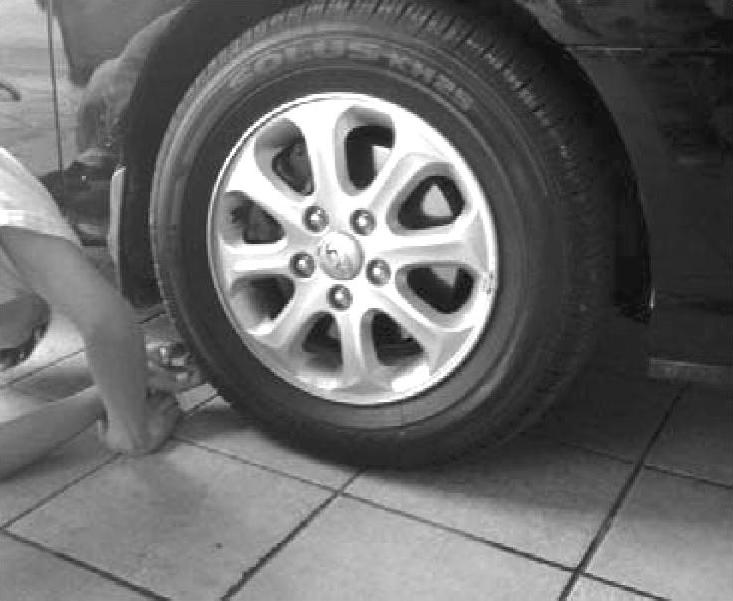

图4-107 汽车停在平坦路面

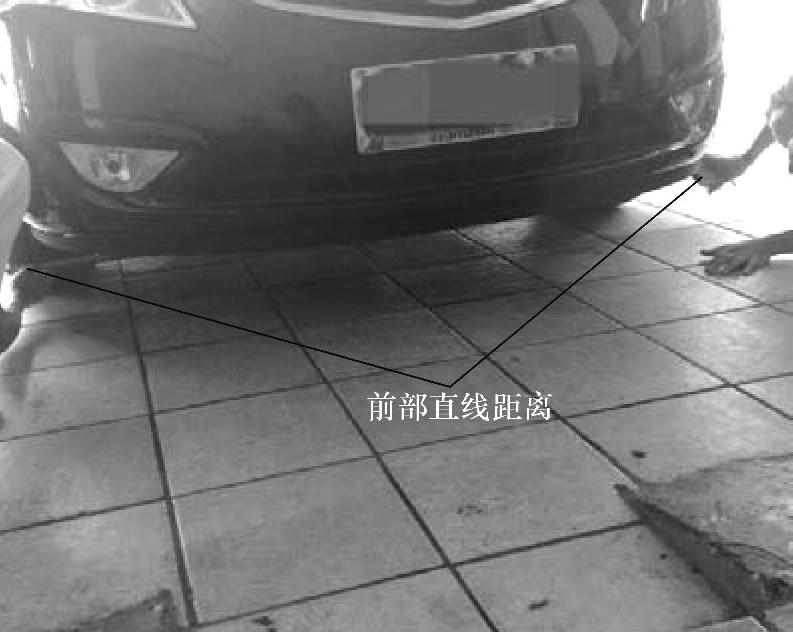

图4-108 测量轮胎前部直线距离

3）推动或缓慢开动汽车向前直线行进，使同轴两轮胎的前部测量位置标记绕轮轴转动180°，转至车轮后部，然后测量位置标记处的直线距离，如图4-109所示。

4）第一次测量数值与第二次测量数值之差即为该车两车轮的前束值。

5）将测量的前束值与保养手册规定的前束值进行比较，视情况作相应的前束调整，如图4-110所示。重复上述步骤进行检查，直到前束值符合规定为止。

图4-109 测量轮胎后部直线距离

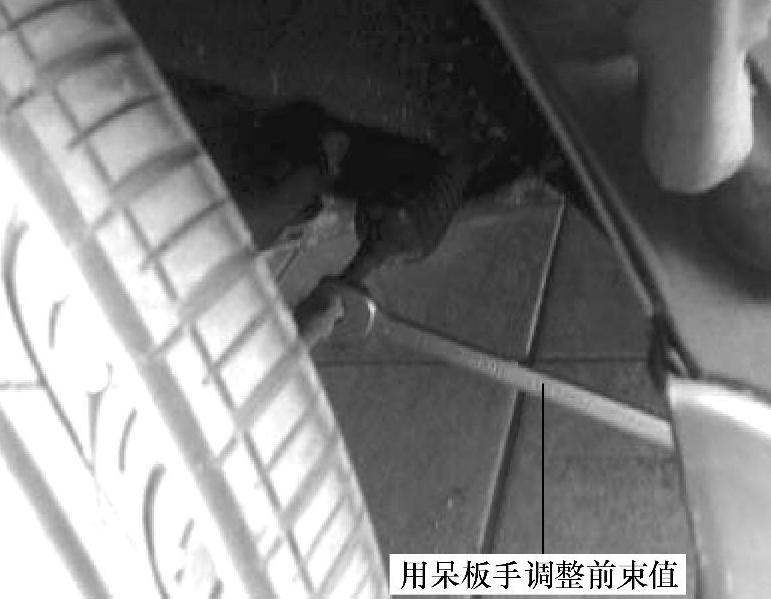

图4-110 调整前束操作

二、四轮定位仪检查与调整前轮前束

1）如图4-111所示，将车辆驶入四轮定位仪，然后按照使用说明书安装好四轮定位仪传感器及其他辅助设备，最后进入数据检查界面。

2）图4-112所示为调整前的前轮前束值，如果显示红色，说明前轮前束不符合要求，应进行调整。

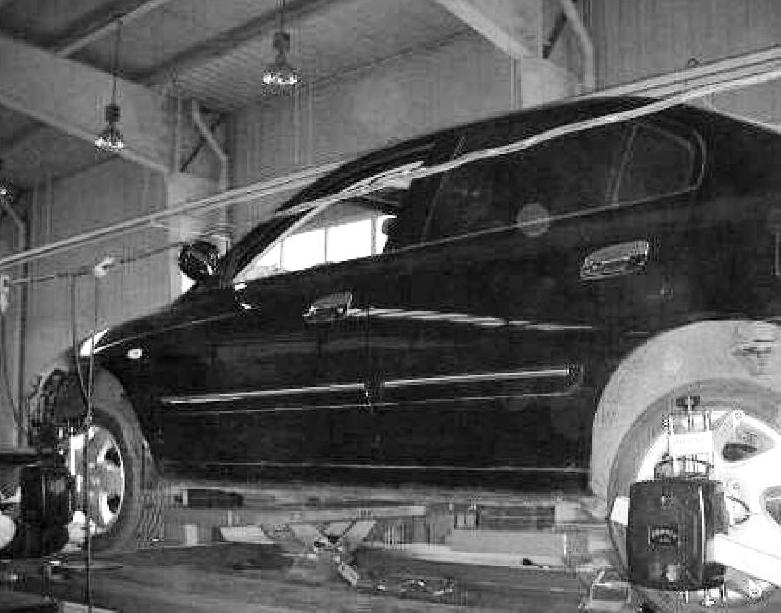

图4-111 安装四轮定位仪传感器

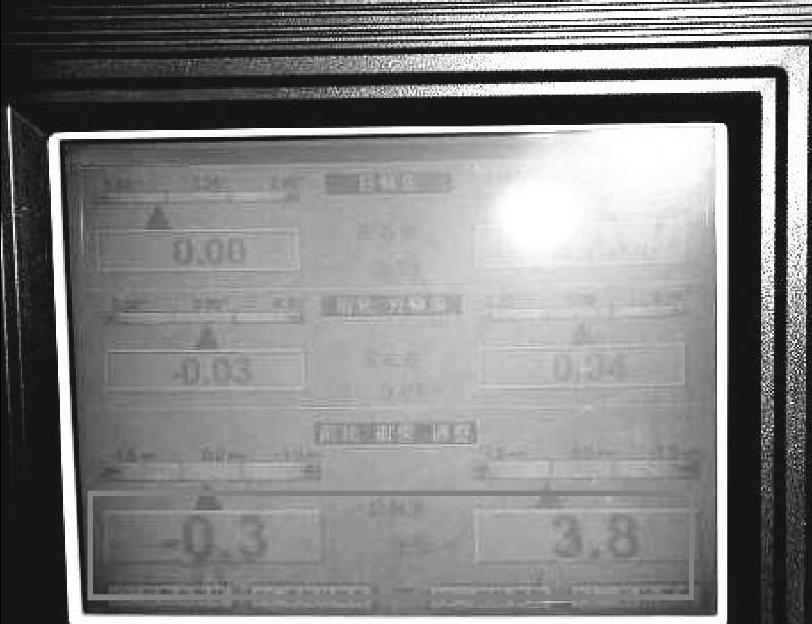

图4-112 调整前的前轮前束值

3）如图4-113所示，拧松横拉杆端部自锁螺母，使用扳手固定外球头平面部分的同时，旋松自锁螺母，转动两个横拉杆即可调整。

4）调整前束直至前束值符合规定值为止，如图4-114所示。

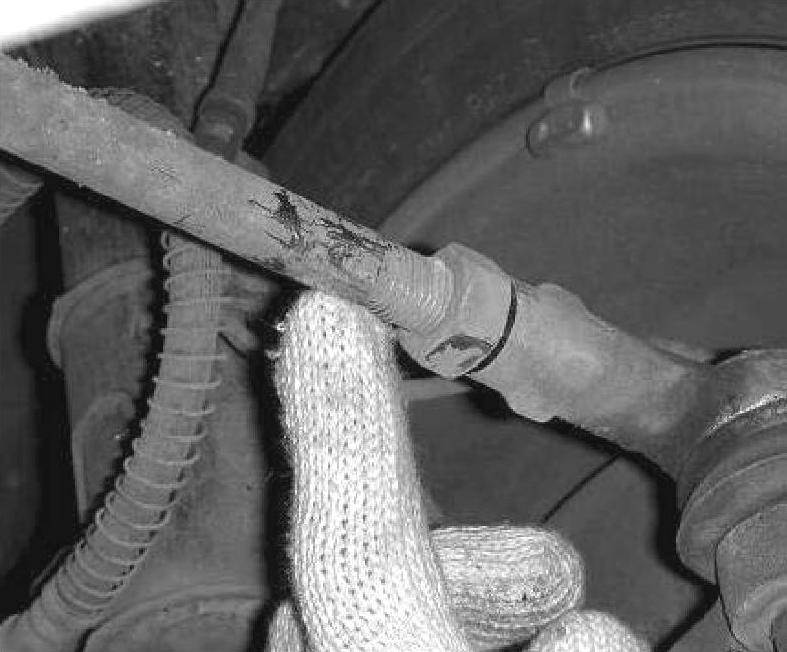

图4-113 前束调整位置

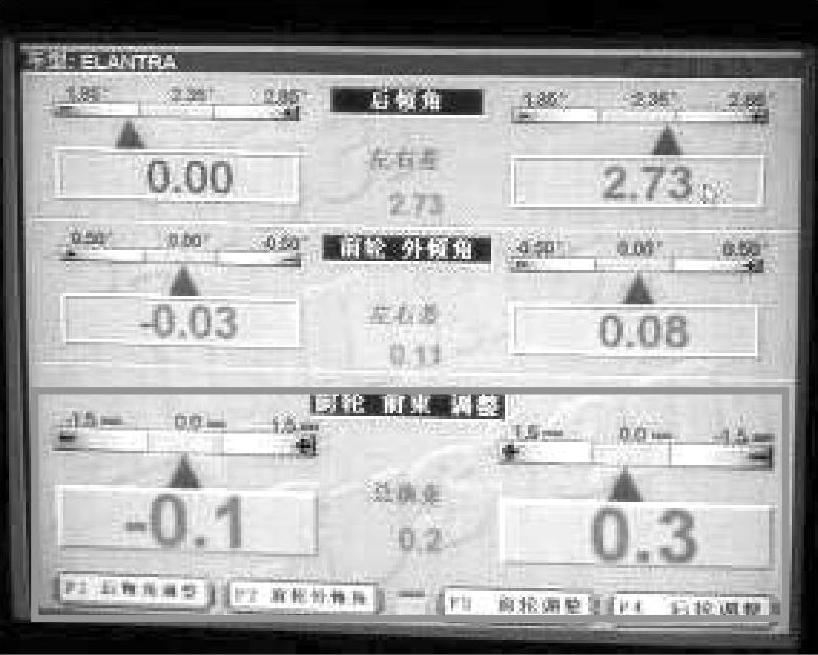

图4-114 调整后的前轮前束值
