一、蓄电池的护理

1）拆下蓄电池护板，如图5-6所示。

2）如图5-7所示，用毛刷将蓄电池表面的灰尘清洁干净。此外，如果接线柱氧化物过多也要清洁干净，然后抹上油脂。

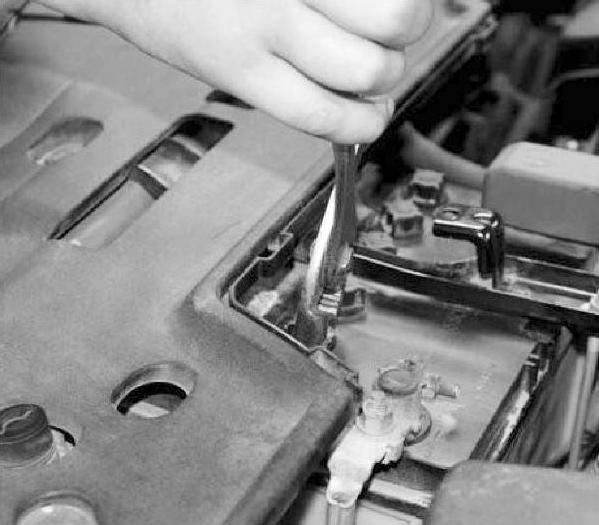

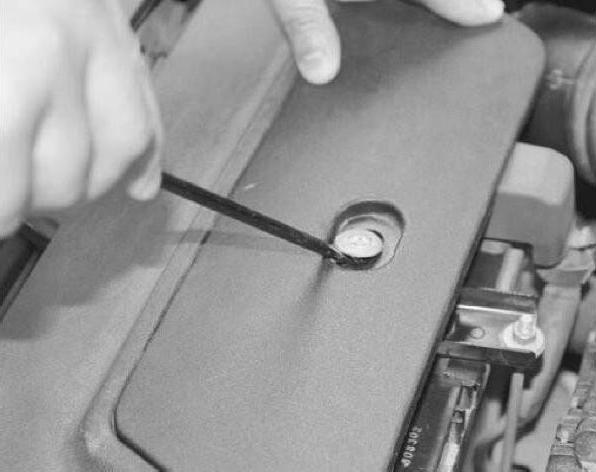

图5-6 拆下蓄电池护板

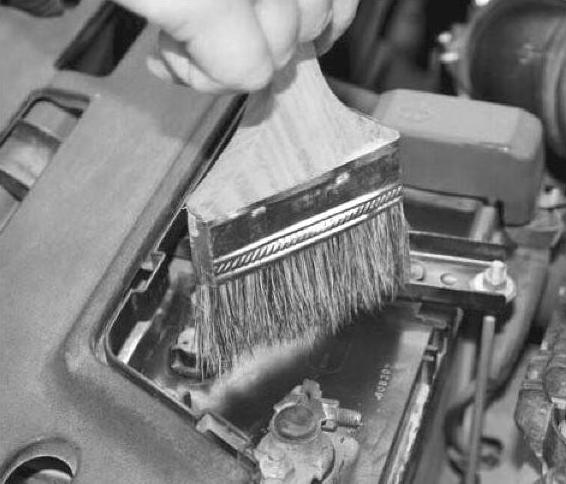

图5-7 清洁蓄电池表面的灰尘

3）如果电解液不足应拆下蓄电池孔盖（图5-8），然后补充电解液。

4）如图5-9所示，分别将电解液注入蓄电池各单格内，直到达到规定位置为止。最后将蓄电池孔盖及蓄电池护板安装好即可。

图5-8 拆下蓄电池孔盖

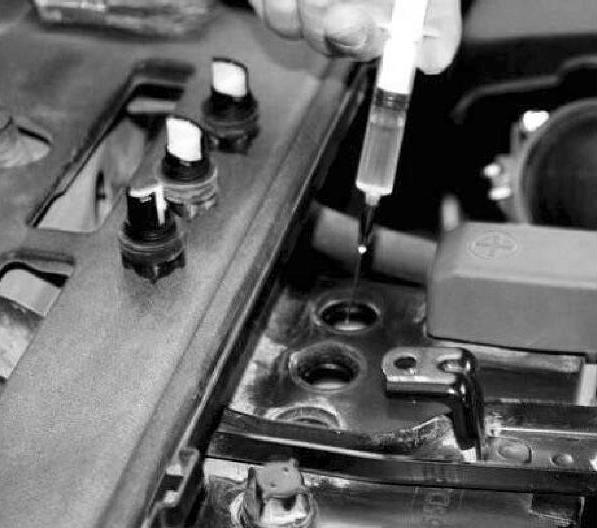

图5-9 加注电解液

二、蓄电池的更换过程

1）首先拆卸蓄电池的负极电缆，如图5-10所示。注意：避免汽车音响锁止。

2）拆卸蓄电池的正极电缆，如图5-11所示。

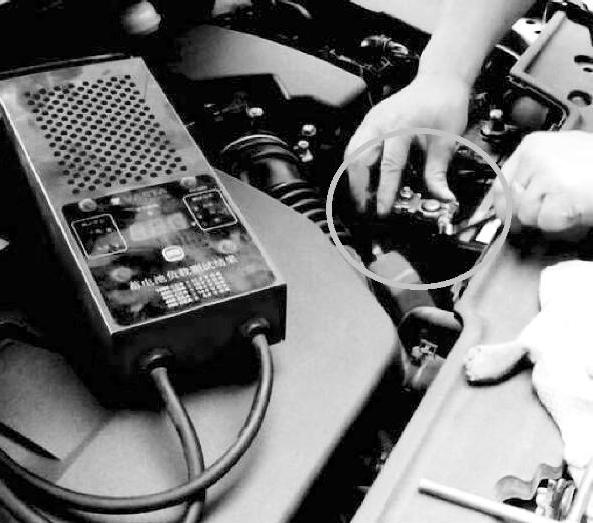

图5-10 拆卸蓄电池的负极电缆

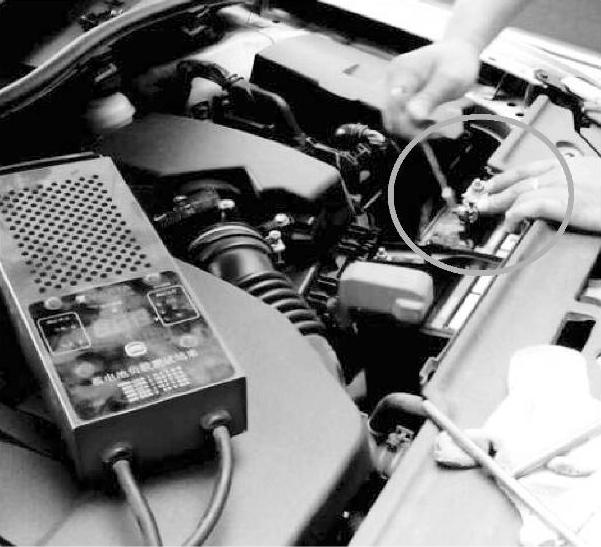

图5-11 拆卸蓄电池的正极电缆

3）为了便于拆装蓄电池，将发动机舱护板拆下，如图5-12所示。然后拆掉旧蓄电池固定支架或底部的固定螺栓，最后搬下旧蓄电池。

4）换上新的蓄电池到正确的安装位置，如图5-13所示。

5）如图5-14所示，固定好蓄电池支架（底部有固定螺栓的则要拧紧螺栓）。

6）先装蓄电池正极电缆，盖好正极绝缘胶套，如图5-15所示。

7）安装蓄电池负极电缆，如图5-16所示。装好蓄电池两极后用手转动一下蓄电池接头，检查是否固定牢固，千万不可以有松动。（通常在换完蓄电池后会给蓄电池的两极桩涂抹凡士林，以防氧化生锈影响导电性，并便于以后拆卸。）

8）起动发动机，检查仪表指示灯及起动性能是否有异常，如有异常必须进行排除。一切正常后，安装好发动机舱护板及蓄电池护板，如图5-17所示。

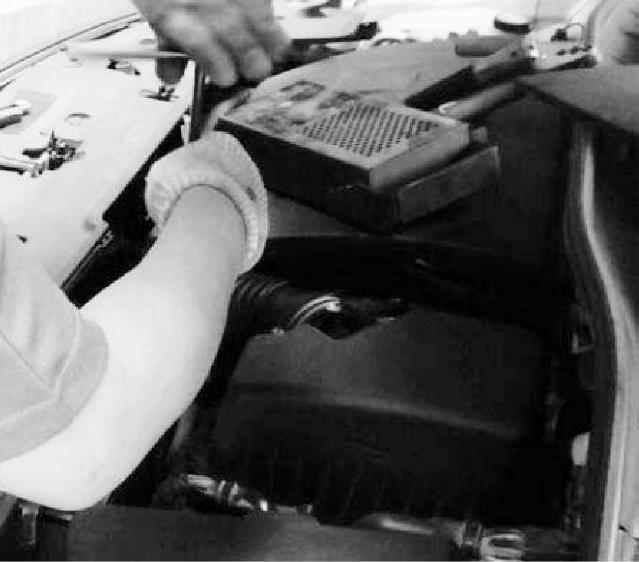

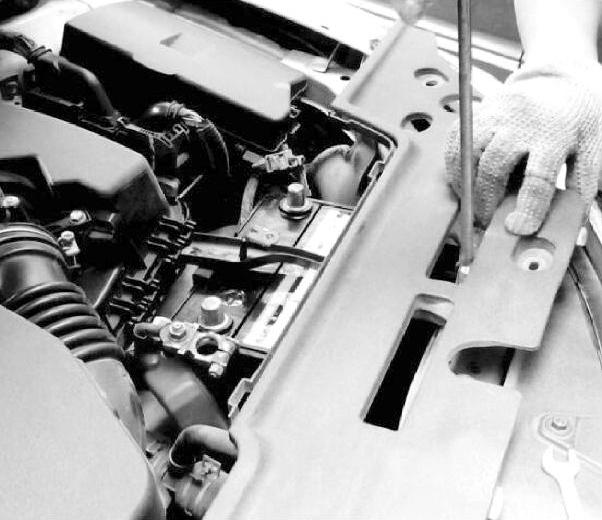

图5-12 拆卸发动机舱护板

图5-13 安装新蓄电池

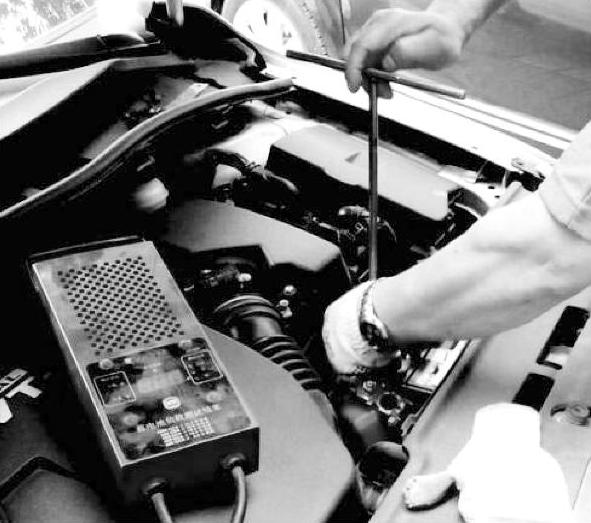

图5-14 固定蓄电池的支架

图5-15 安装蓄电池正极电缆

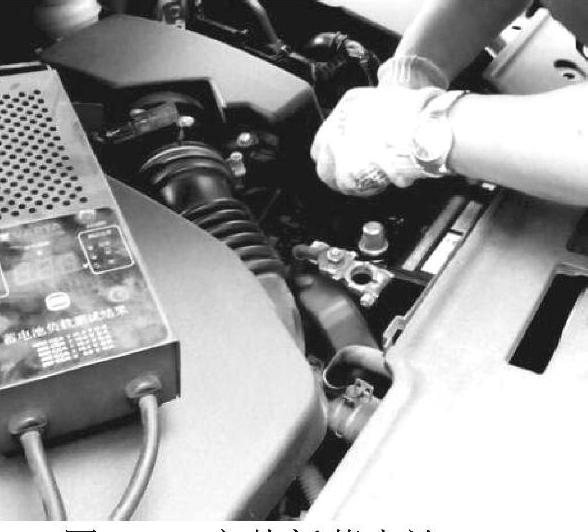

图5-16 安装蓄电池负极电缆

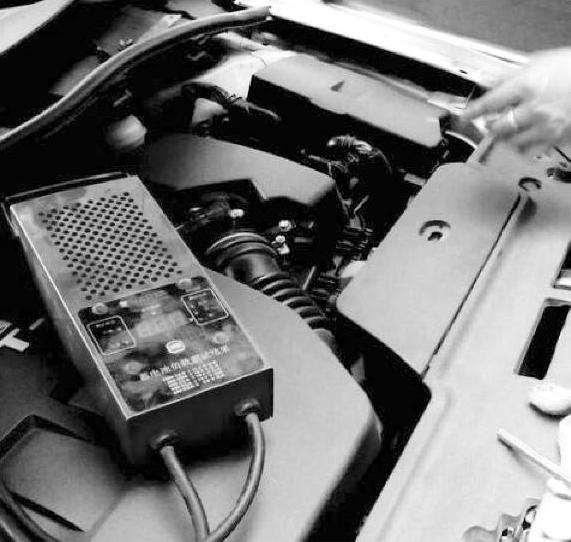

图5-17 安装蓄电池护板
