维修案例
1.全新迈腾轿车前照灯无远光
【故障现象】
一辆2013年款全新迈腾1.8TSI轿车，车主反映该车前照灯无远光。
【故障诊断与排除】
1）首先用故障诊断仪VAS6150诊断，无故障码显示。
2）查阅电路图可知，前照灯信号从前照灯开关→转向柱控制单元（J527）→中央电器控制单元（J519）→前照灯总成。
3）连接VAS6150进入中央电器控制单元（J519）做执行元件测试，此时远光灯点亮，从而确定从中央电器控制单元（J519）到前照灯总成线路正常，故障应在前照灯开关到中央电器控制单元（J519）之间。
4）打开远光灯开关，连接VAS6150进入引导性功能测试，选择转向柱控制单元（J527），测量远光灯开关无远光输出信号。
5）读取正常汽车前照灯开关变光时的输出信号，在打开远光灯开关时，数据发生变化，初步判断该车转向柱控制单元（J527）没有收到前照灯开关打开信号，由于远光灯开关和转向柱控制单元（J527）为一体，判断为转向柱开关总成故障。
6）更换转向柱开关总成，然后按照规定程序对G85及J500进行基本设定，故障排除。
2.全新迈腾轿车左后转向灯不亮
【故障现象】
一辆2013年款全新迈腾1.8TSI轿车，车主反映该车左后转向灯不亮。
【故障诊断与排除】
1）用故障诊断仪VAS6150诊断，显示故障码01501“左后转向灯信号灯-M6-对地短路间歇式”，从而判断为线路故障。

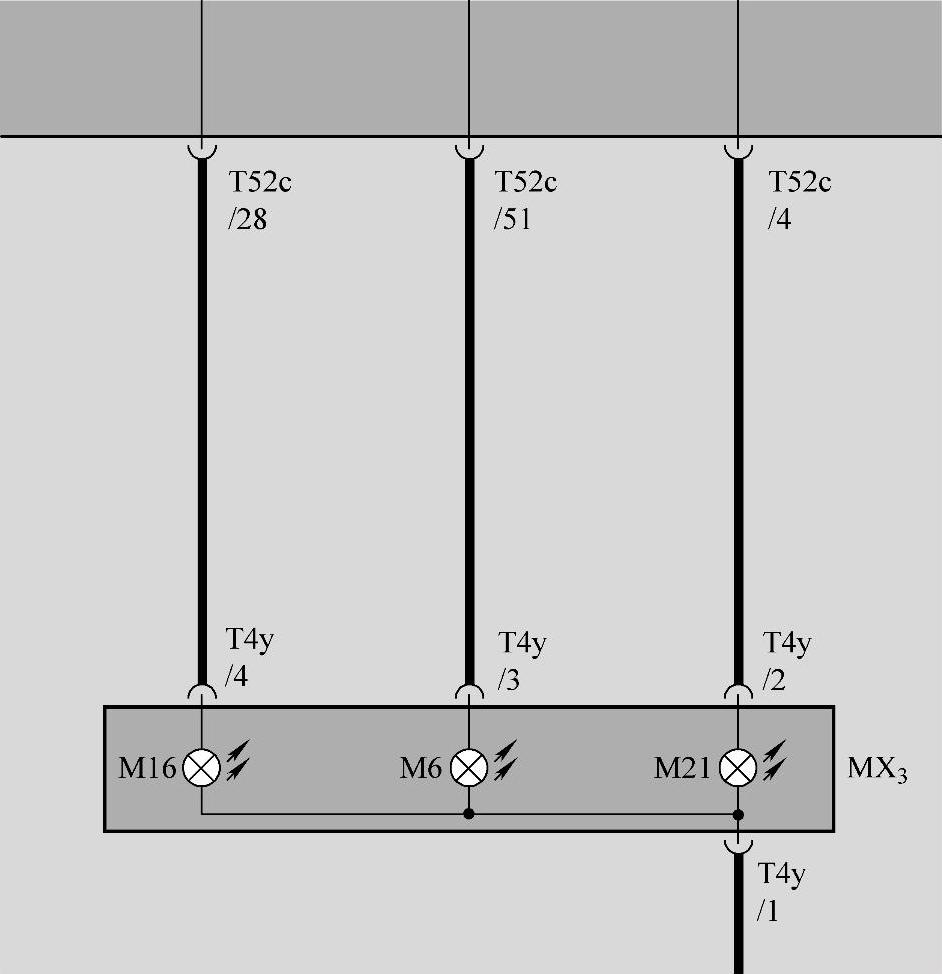

2）如图5-86所示，查阅左后转向灯信号灯电路图，左后转向灯信号灯M6由J519的T52c/51端子经后尾灯插头T4y/3端子供电，经T4y/1端子搭铁。
图5-86 左后转向灯信号灯电路图

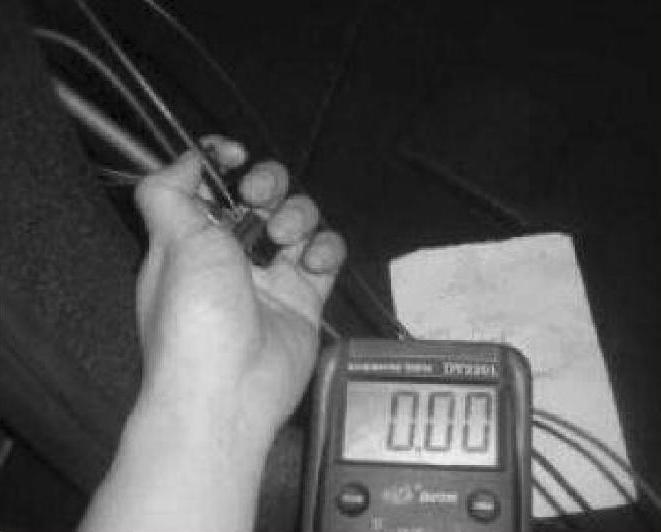

3）打开左转向灯开关，检查T4y/3端子没有电压，如图5-87所示。

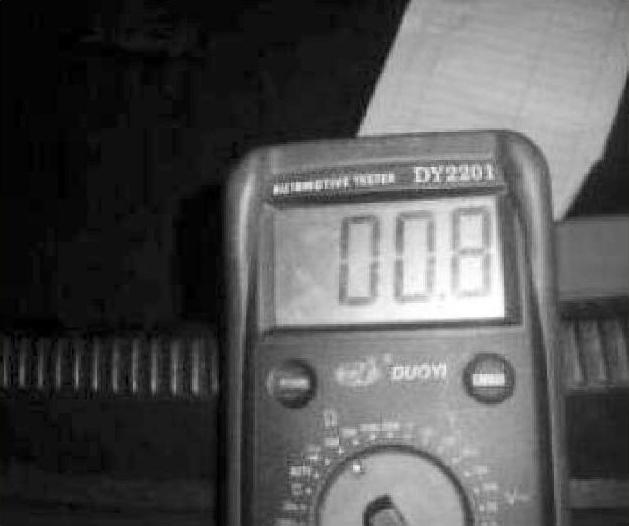

4）如图5-88所示，测量T52c/51与T4y/3两端子之间的电阻，电阻值为0.8Ω，说明线路没有断路。
图5-87 检查线路电压
图5-88 测量线路电阻
5）检查J519上的T52c/51端子，发现该端子有接触不良的情况，重新处理后，故障排除。
3.近光灯灯泡频繁烧坏
【故障现象】
一辆2012年款速腾1.6L轿车，车主反映该车出现右侧近光灯灯泡频繁烧坏的现象。
【故障诊断与排除】
1）首先检查近光灯熔丝，都是按照规定的额定容量进行安装的，没有任何故障。
2）起动发动机检查发电机电压，电压均在13.5～14.5V之间变化，符合要求。
3）由于都是右侧近光灯频繁烧坏，初步判断为右侧近光灯座接触不良引起。

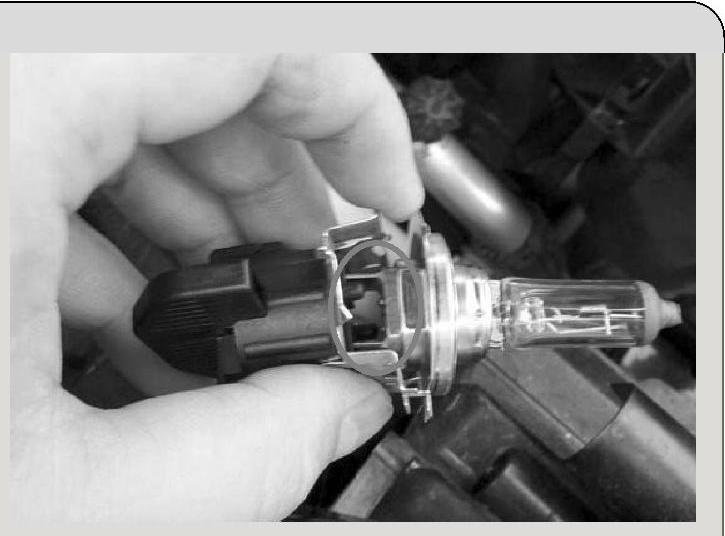

4）拆下右侧近光灯发现灯座与灯泡之间出现接触不良的现象，如图5-89所示。
图5-89 灯座与灯泡接触不良
5）更换新灯座后右侧近光灯恢复正常，故障排除。
