实际操作

实际操作

一、电动车窗升降器总成的保养

1）首先从车门上拆下电动车窗升降器总成，然后卸下电动车窗电动机，如图5-109所示。

2）如图5-110所示，分解电动车窗电动机。

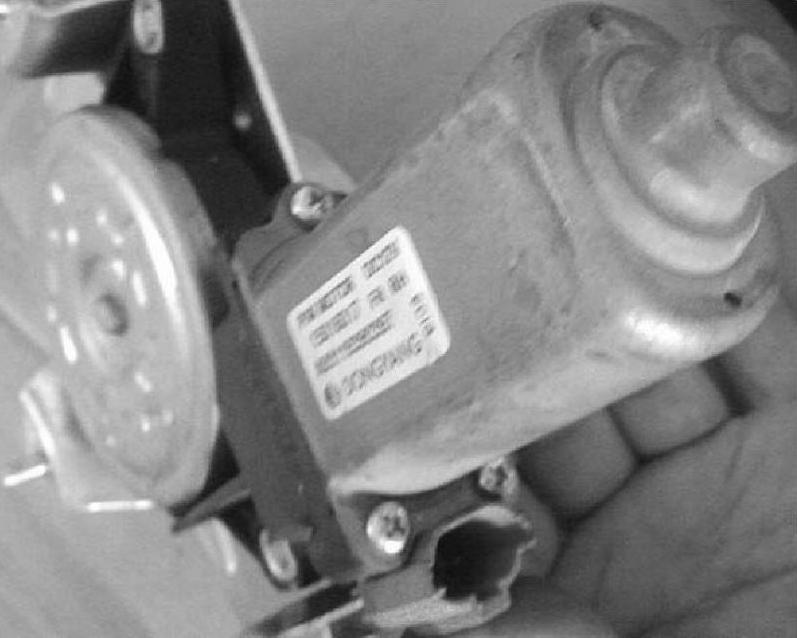

图5-109 卸下电动车窗电动机

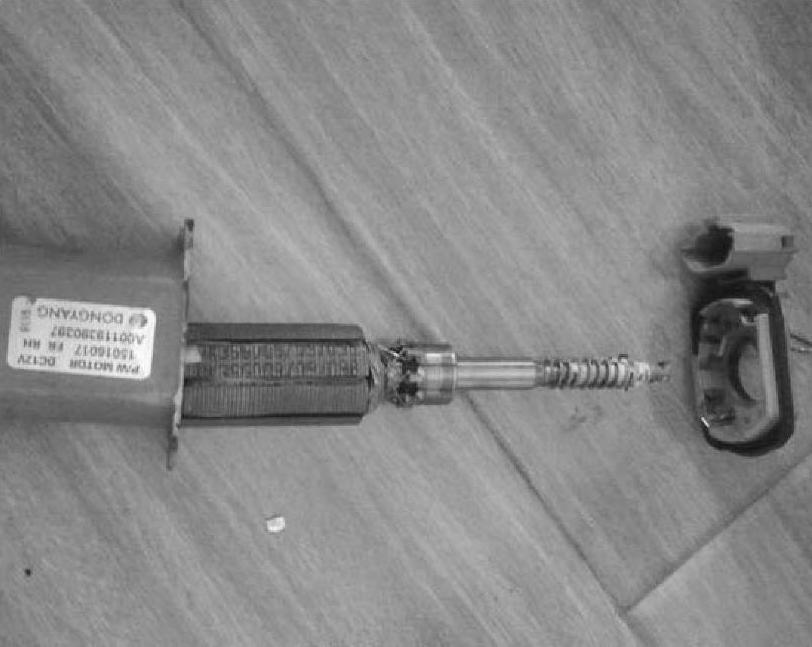

图5-110 分解电动车窗电动机

3）检查电动车窗电动机的电刷、电枢轴、线圈、齿轮传动机构等是否有严重损坏。如电刷磨损到极限，必须进行更换，如图5-111所示。

4）如图5-112所示，按照与拆卸相反的顺序组装电动车窗电动机，组装时在齿轮传动机构内添加润滑脂。

5）将保养完成的电动车窗电动机安装到电动车窗升降器总成上，然后在电动车窗升降器钢丝及滑动支架上添加润滑脂（图5-113），最后将电动车窗升降器总成按照与拆卸相反的顺序安装到车门上即可。

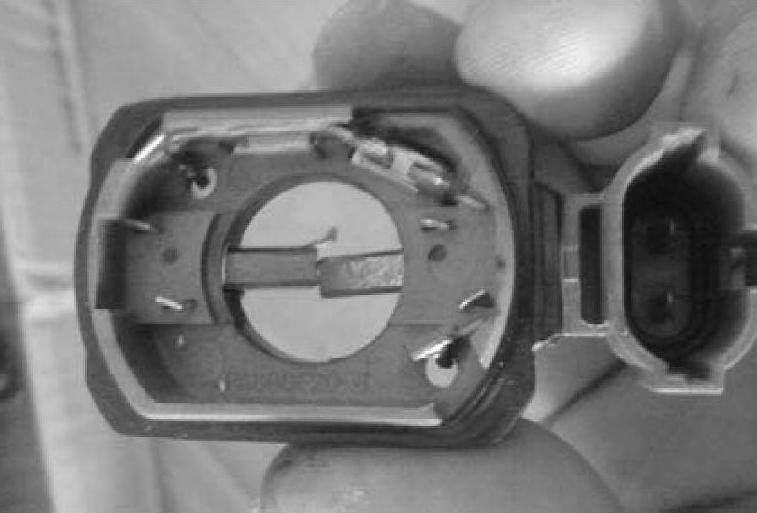

图5-111 更换电刷

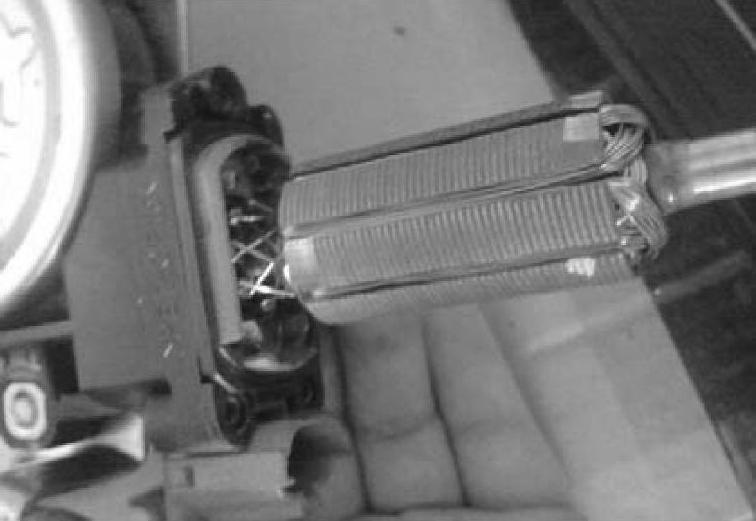

图5-112 组装电动车窗电动机

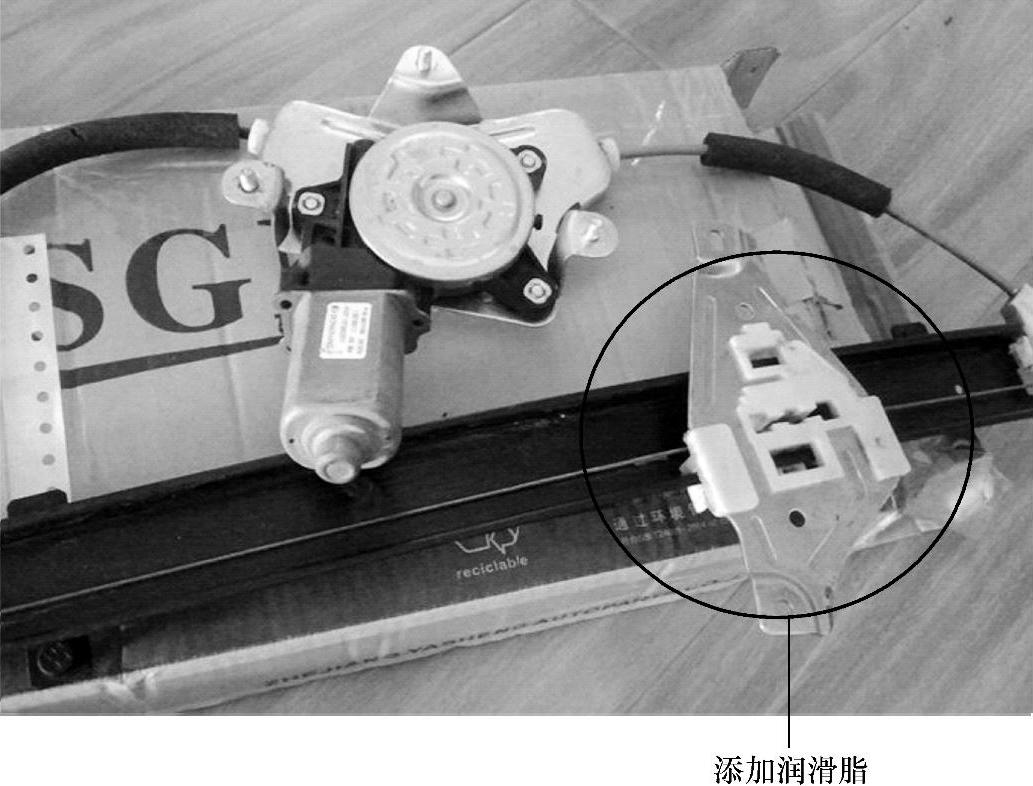

图5-113 电动车窗升降器总成

二、电动车窗橡胶的保养

1）首先将车窗玻璃导槽内的脏污清洁干净。

2）选择橡胶保养剂，然后在所有的车窗玻璃导槽内喷上橡胶保护剂，如图5-114所示。

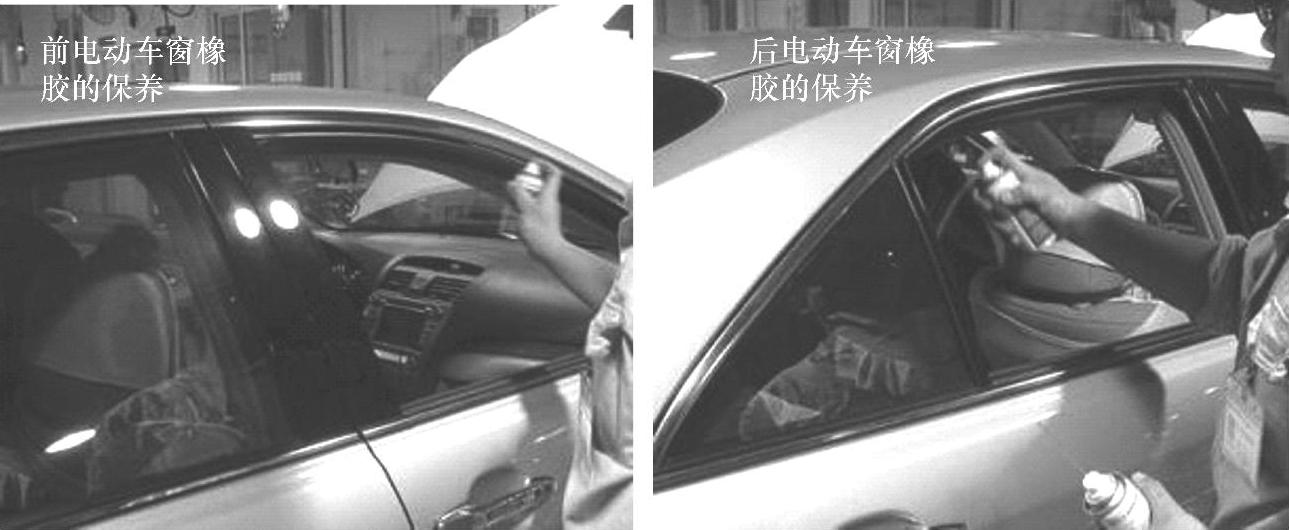

图5-114 喷上橡胶保护剂
