基础知识

电动天窗的主要作用是通风换气，它利用电动机驱动并通过传动机构将天窗玻璃沿滑槽前后移动，且能按要求停留在任意位置。电动天窗安装在汽车顶部，它主要由天窗玻璃、遮阳板、天窗电动机及驱动齿轮、滑动机构、驱动机构、传动机构、滑动螺杆、导向销、导向块、连杆、托架、（前、后）枕座及天窗开关、控制系统（主要包括ECU、限位传感器）等部分构成，如图5-115所示。

（1）滑动机构 电动天窗滑动机构主要由导向块、导向销、连杆、托架和前、后枕座等构成。

（2）驱动机构 驱动机构主要由电动机及驱动齿轮、传动机构等组成。

1）电动机通过传动机构向天窗的开闭提供动力，能双向转动，即通过改变电流的方向改变电动机的旋转方向，实现天窗的打开和关闭。

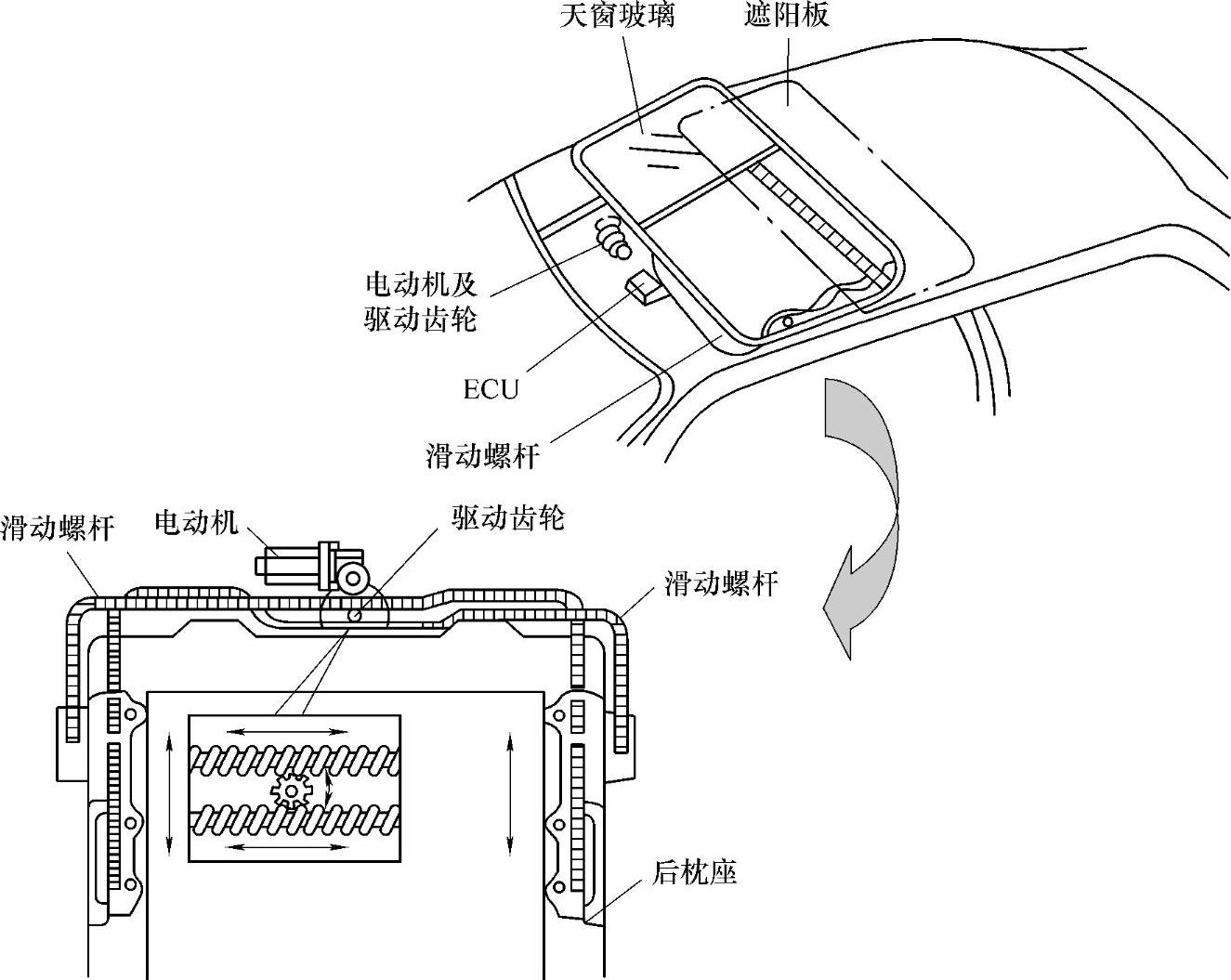

图5-115 电动天窗的结构

2）传动机构主要由蜗轮蜗杆传动机构、中间齿轮传动机构（主动中间齿轮、过渡中间齿轮）和驱动齿轮等组成。齿轮传动机构接受电动机的动力，改变旋转方向，并将动力传给滑动螺杆，使天窗实现打开和关闭；同时又将动力传给凸轮，使凸轮触动限位开关进行打开和关闭。主动中间齿轮与蜗轮固定在同一轴上，并与蜗轮同步转动；过渡中间齿轮与驱动齿轮固定在同一输出轴上，被主动中间齿轮驱动，使驱动齿轮带动玻璃打开和关闭。

（3）电动天窗的开关 电动天窗的开关由控制开关和限位开关组成。

1）控制开关主要包括滑动开关和斜升开关。滑动开关有滑动打开、滑动关闭和断开（中间位置）3个档位。斜升开关也是有斜升、斜降和断开（中间位置）3个档位。通过操作这些开关，使天窗驱动机构的电动机实现正反转，在不同状态下正常工作。

2）限位开关主要是用来检测天窗所处的位置。限位开关靠凸轮转动来实现断开和闭合。凸轮安装在驱动机构的动力输出端。当电动机将动力输出时，通过驱动齿轮和滑动螺杆减速后带动凸轮转动，于是凸轮周边的凸起部位触动开关使其开闭，以实现对天窗的自动控制。

（4）控制系统 控制系统是一个数字控制电路，并设有定时器、蜂鸣器和继电器等，其作用是接收开关输入的信息，通过数字电路进行逻辑运算，确定继电器的动作，控制天窗打开和关闭。
